CAD格式转成高清JPG格式VIP免费

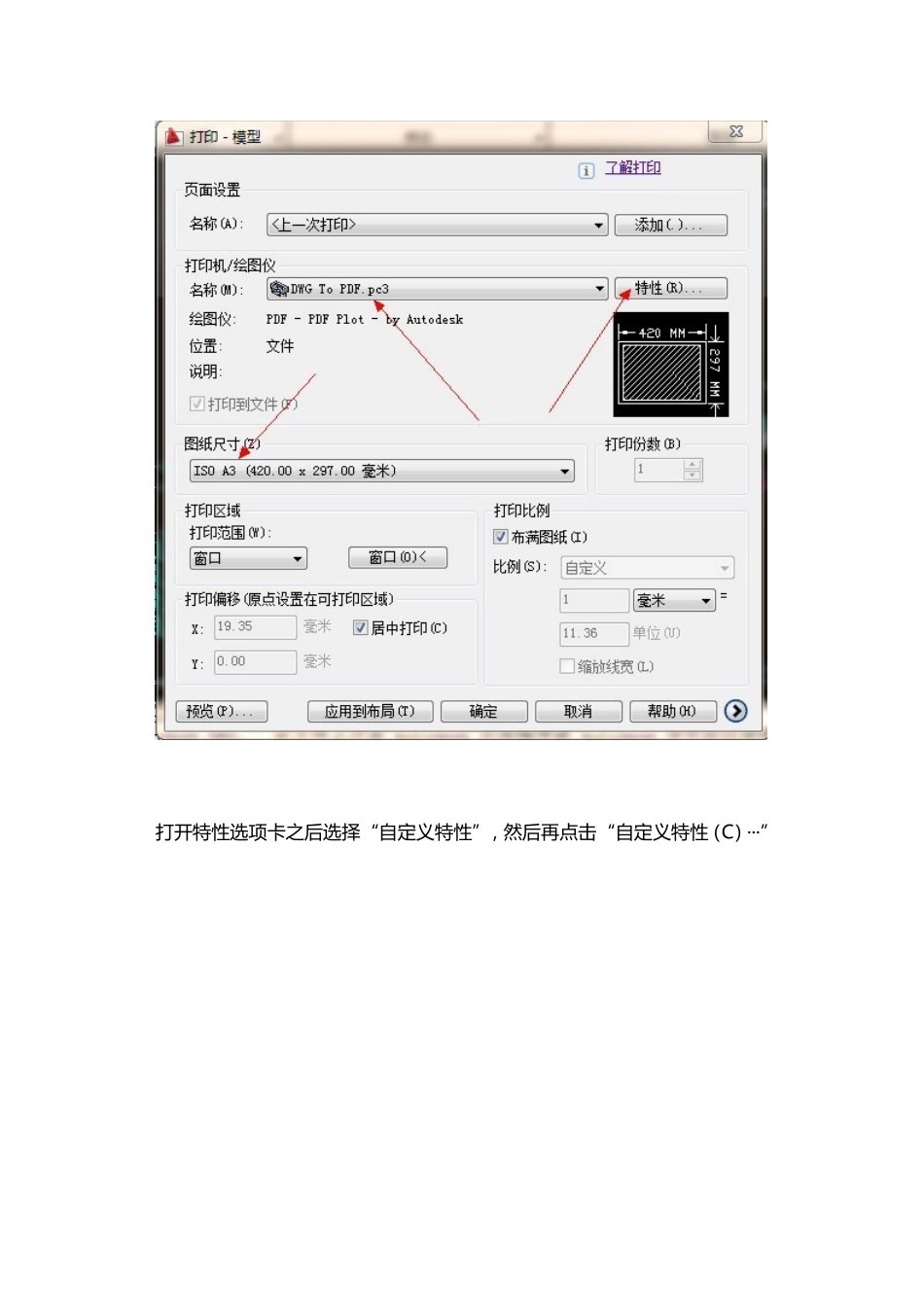

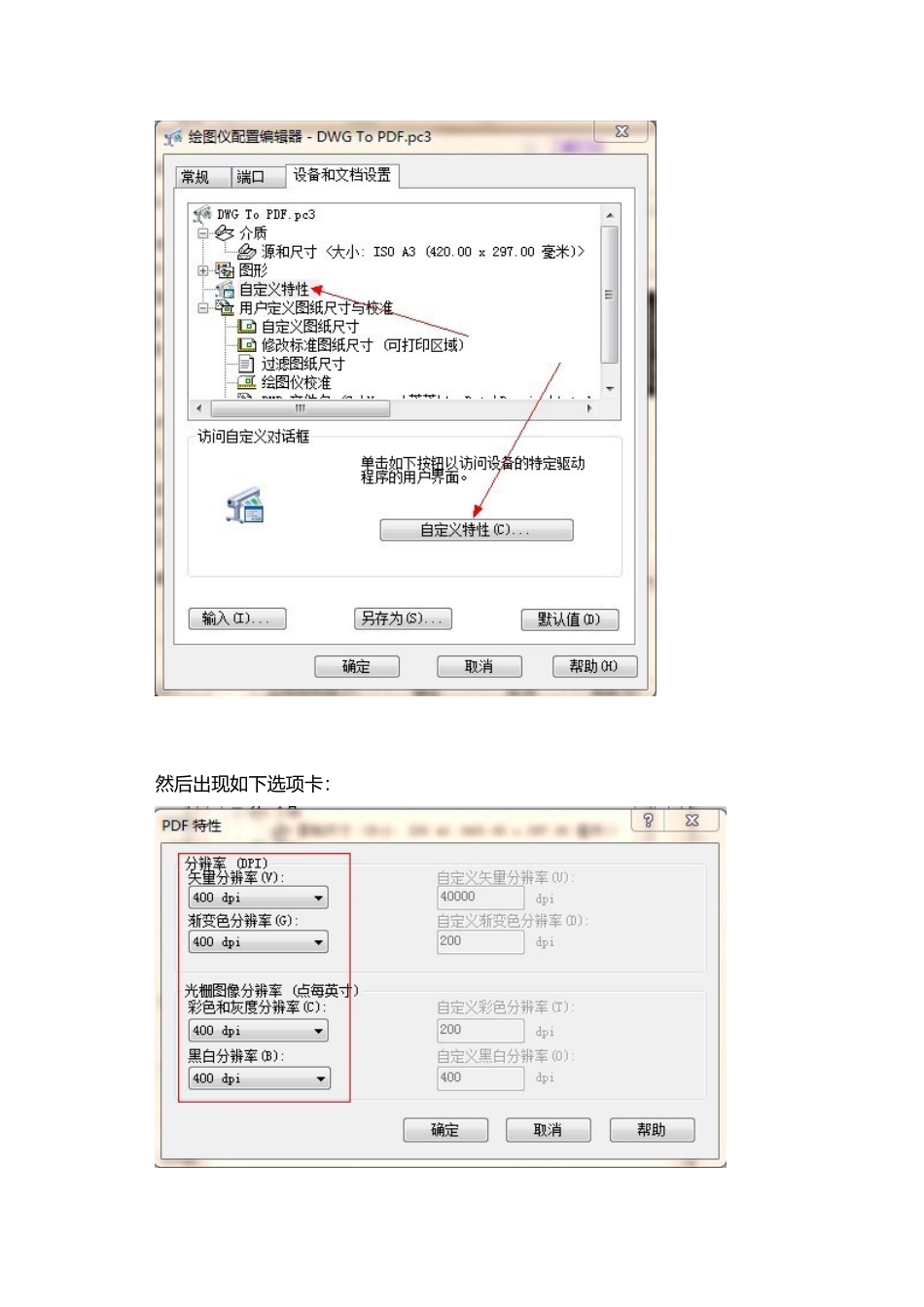

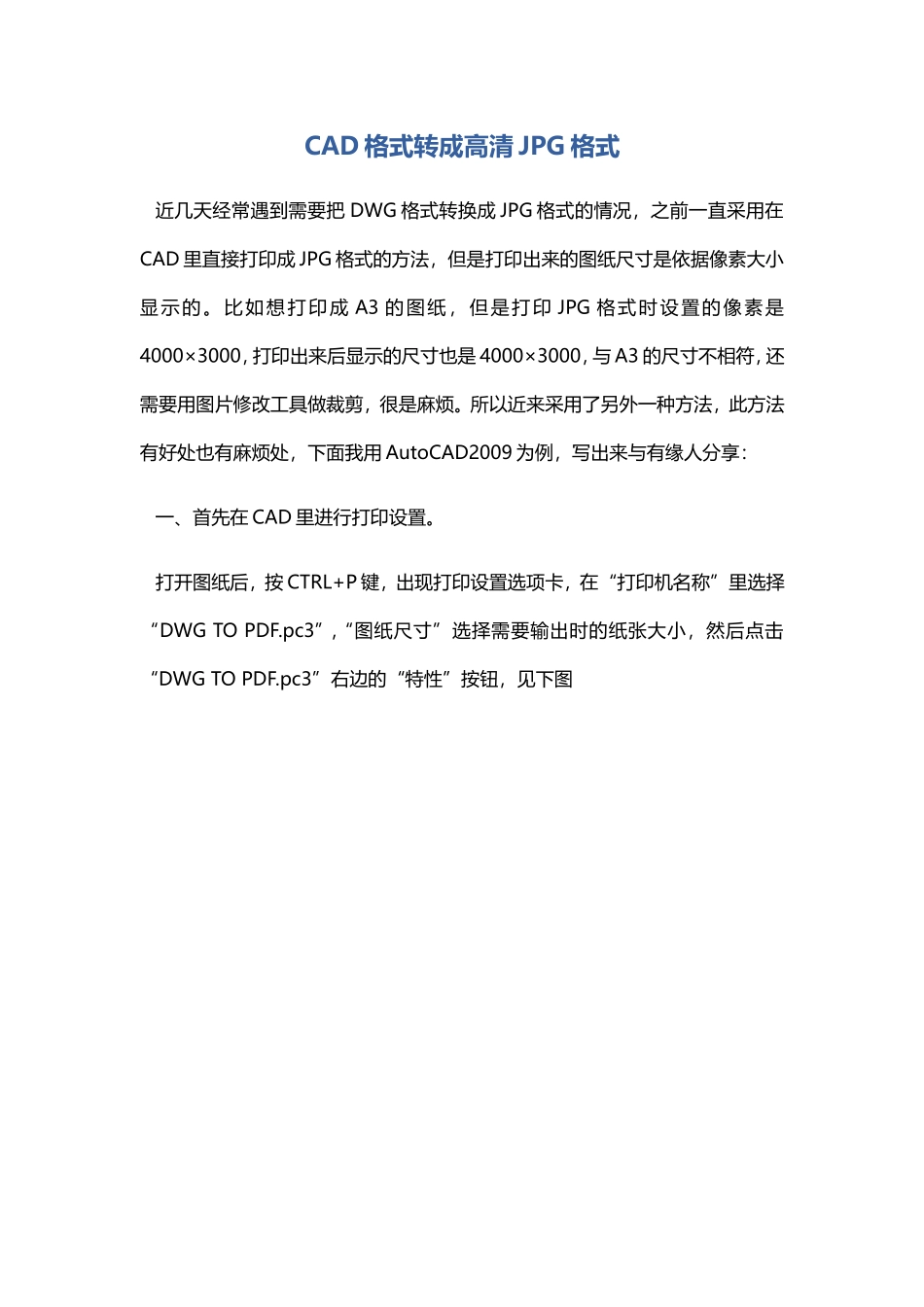

CAD格式转成高清JPG格式近几天经常遇到需要把DWG格式转换成JPG格式的情况，之前一直采用在CAD里直接打印成JPG格式的方法，但是打印出来的图纸尺寸是依据像素大小显示的。比如想打印成A3的图纸，但是打印JPG格式时设置的像素是4000×3000，打印出来后显示的尺寸也是4000×3000，与A3的尺寸不相符，还需要用图片修改工具做裁剪，很是麻烦。所以近来采用了另外一种方法，此方法有好处也有麻烦处，下面我用AutoCAD2009为例，写出来与有缘人分享：一、首先在CAD里进行打印设置。打开图纸后，按CTRL+P键，出现打印设置选项卡，在“打印机名称”里选择“DWGTOPDF.pc3”,“图纸尺寸”选择需要输出时的纸张大小，然后点击“DWGTOPDF.pc3”右边的“特性”按钮，见下图打开特性选项卡之后选择“自定义特性”，然后再点击“自定义特性（C）···”然后出现如下选项卡：选择适当的分辨率，如果需要图纸高清的话就选择较大的分辨率，视电脑性能而定，内存太小的话建议选择较小的分辨率。然后点击“确定”保存后返回打印设置选项卡。二、设置线型：在打印样式表选项里选择monochrome.ctb样式，然后点击它右边的按钮，进入线型设置选项卡。如果找不到打印样式表这个界面，那么请看下图右下角的箭头标记，点击它就会出现了！后根据自己的图纸需要，确定每种颜色相对应的线宽。因为打印出来后都是黑色的，所以需要用不同的颜色表示不同的线宽。当然首先要在下图的颜色(C)：右边的选项里的颜色选择为“黑”。比如在模型里显示的是白色，在这个选项卡里对应的就是7号颜色，打印出来就是纯黑的，设置7号色的线宽为0.35mm，那么打印出来后的实际宽度也就是0.35mm。都调整完毕后，确定保存。三、输出图纸为PDF格式：返回到打印设置选项卡，点击“窗口”按钮，框选需要打印的图纸，然后确定打印，会出现“保存”对话框，选择需要保存的位置，给打印的文件起个名字，这样图纸就保存成PDF格式的图纸了。如果你的电脑里碰巧装有AdobeReader这个软件的话，那么恭喜你可以直接用这个软件查看PDF格式的文件了当然有很多种查看PDF格式的软件，其中FoxitPDFEditor可以编辑PDF文件能把许多个单独的PDF文件合并成一个整体，我喜欢把一整套施工图转换成PDF格式，然后用这个软件把图纸合并起来，这样看图的话就可以很方便的翻页显示了。并且PDF格式的图片很小却很清晰，这是JPG格式无法相比的，并且据我所知JPG文件也没法合并成可以翻页显示的文件吧！这就是我前面所说的这种打印方法的好处。坏处就是有很多人不习惯用PDF格式的文件，电脑里也没有安装可以看PDF的软件，那么显然我前面讲的对他而言就都是多余的了！但是没办法！我今天要讲的就是这种方法，其他的方法暂且搁到一边去。四、PDF文件转换成JPG文件：可惜的是基本上能查看PDF文件的软件都不能直接另存为JPG格式，所以还要借助于photoshop这个常用的软件。可以直接把需要转换的PDF文件拖到ps里，然后会出现这个对话框：在选择分辨率的时候要注意了！默认的一般是72，如果你在CAD里设置打印PDF格式文件分辨率的时候选择的是最大值400的话，但是这里你选择了默认的72，那么你就可以发现在ps里导入后的PDF文件像素特别低，放大后就看不清楚了！这两个分辨率是不同的概念，前面一个是打印输出后PDF文件的分辨率，后者是导入ps后的分辨率，具体选择多大的分辨率最合适，那要试几下才知道！导入后觉得合适了，可以直接另存为JPG格式。注意：导入后的PDF文件是没有背景的，也就是背景是透明的，这时候不需要在ps里再增加一个白色的背景图层，可以直接另存。因为凡是JPG格式都会有背景的，默认的是白色背景。经过这么长时间的操作，终于把CAD文件输出成完美的JPG格式了！五、总结：在网上搜索的话会找到许多种方法，CAD版本的不同，也会有各自不同的但是又最合理的方法。我阅览了好多种方法，没有发现哪位朋友介绍的和我今天所写的完全一样，当然并不是说没有人用我的这种方法。我希望我发现的这种方法可以得到大家的认同。现在网上有许多格式之间相互转换的软件，比如pdftojpg，doctopdf，rmvbtoavi，等等各种各样不胜枚举！大凡这种软件都是个人开发的免费软件，功...
