彩色CCD相机工作原理VIP免费

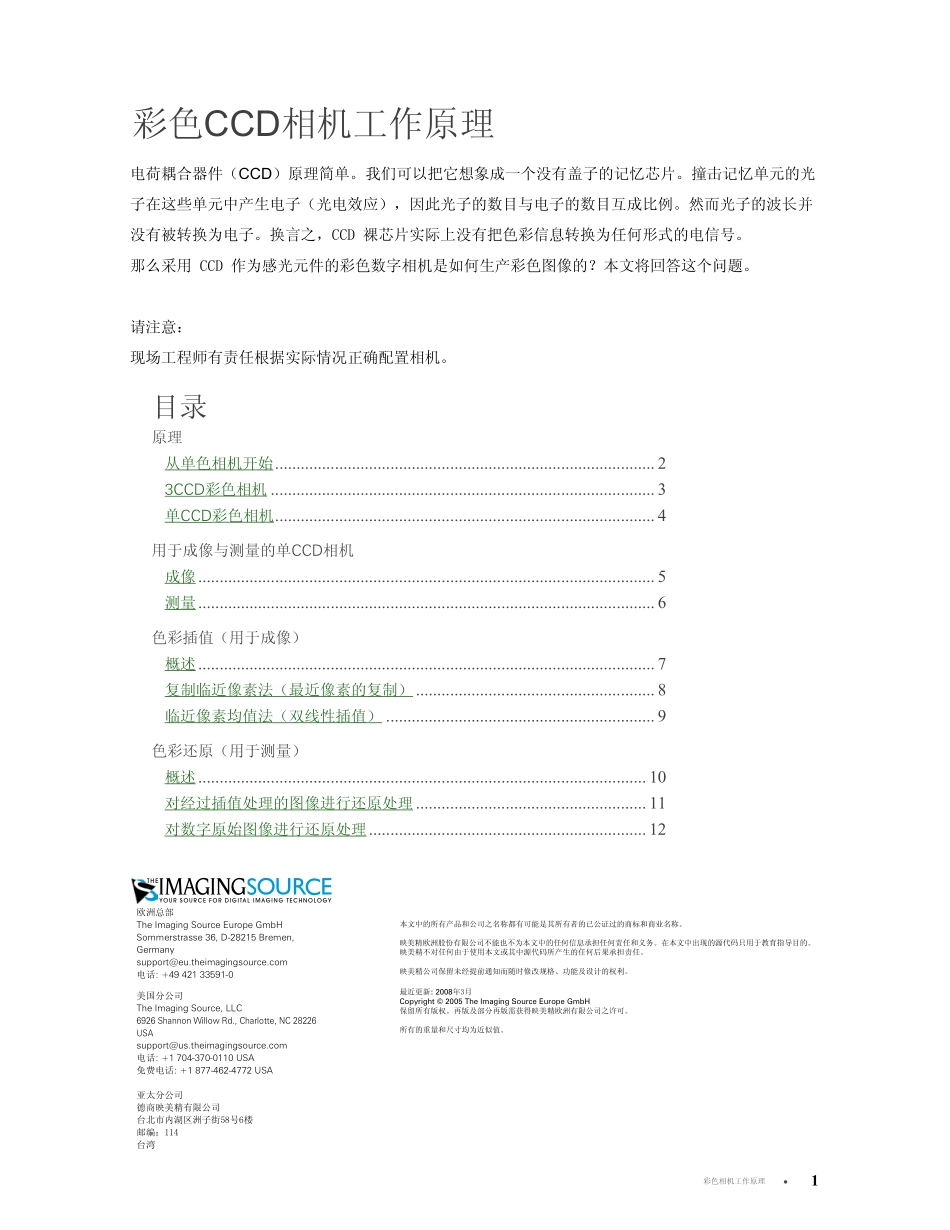

彩色CCD相机工作原理_第1页
1/12

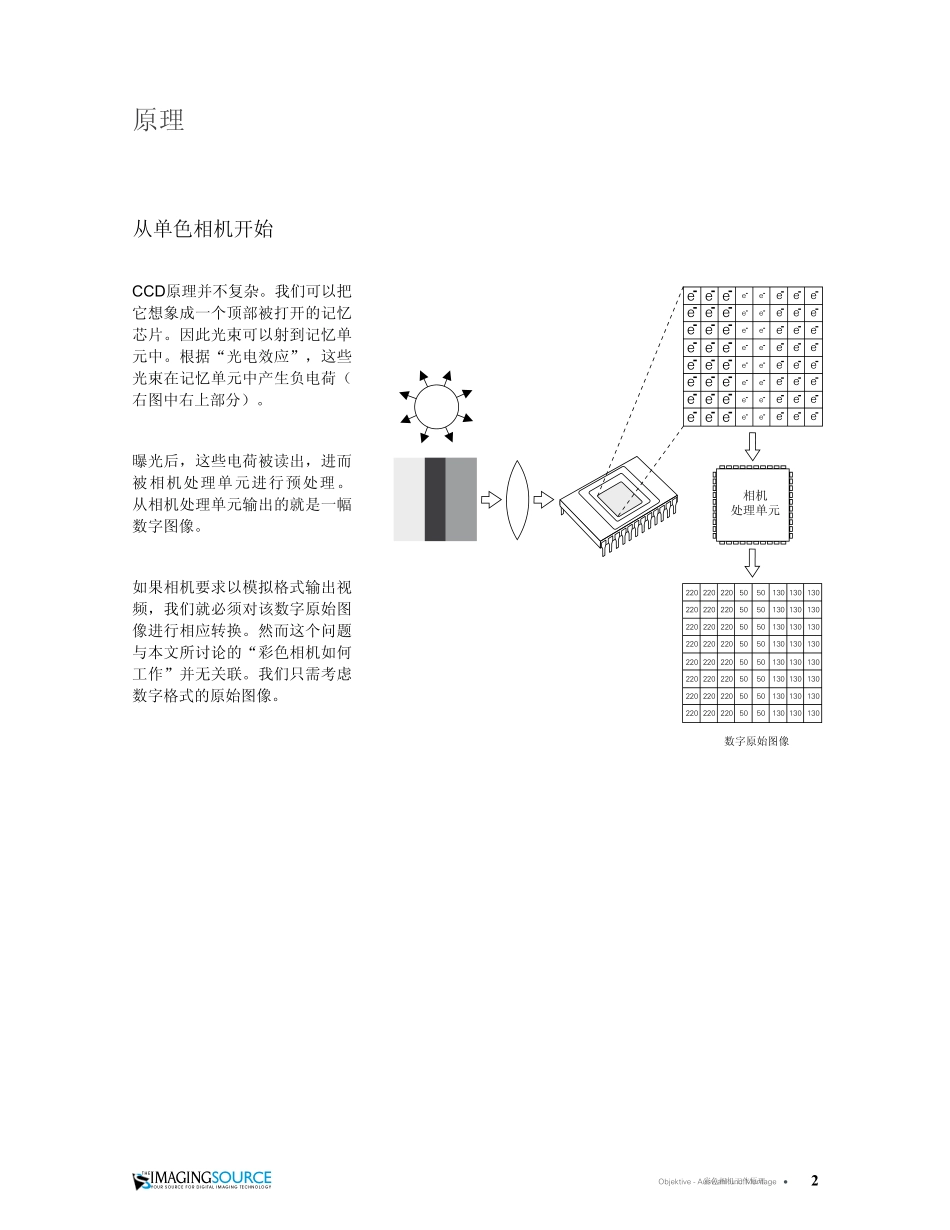

彩色CCD相机工作原理_第2页
2/12

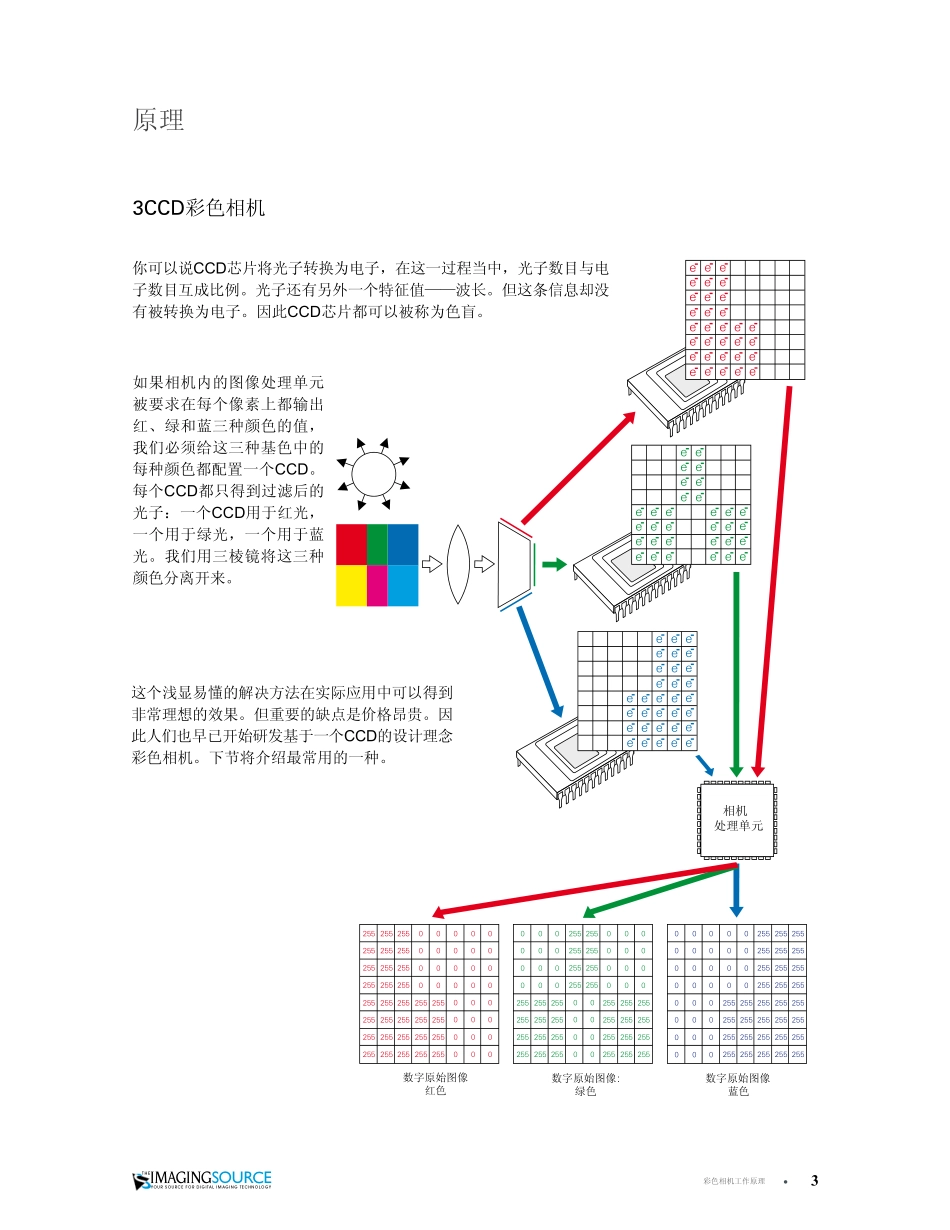

彩色CCD相机工作原理_第3页
3/12
THEYOURSOURCEFORDIGITALIMAGINGTECHNOLOGYIMAGNIGSOURCE彩色相机工作原理THEYOURSOURCEFORDIGITALIMAGINGTECHNOLOGYIMAGNIGSOURCE欧洲总部TheImagingSourceEuropeGmbHSommerstrasse36,D-28215Bremen,Germanysupport@eu.theimagingsource.com电话:+4942133591-0美国分公司TheImagingSource,LLC6926ShannonWillowRd.,Charlotte,NC28226USAsupport@us.theimagingsource.com电话:+1704-370-0110USA免费电话:+1877-462-4772USA亚太分公司德商映美精有限公司台北市内湖区洲子街58号6楼邮编:114台湾彩色CCD相机工作原理电荷耦合器件(CCD)原理简单。我们可以把它想象成一个没有盖子的记忆芯片。撞击记忆单元的光子在这些单元中产生电子(光电效应),因此光子的数目与电子的数目互成比例。然而光子的波长并没有被转换为电子。换言之,CCD裸芯片实际上没有把色彩信息转换为任何形式的电信号。那么采用CCD作为感光元件的彩色数字相机是如何生产彩色图像的?本文将回答这个问题。请注意:现场工程师有责任根据实际情况正确配置相机。目录原理从单色相机开始..........................................................................................23CCD彩色相机...........................................................................................3单CCD彩色相机..........................................................................................4用于成像与测量的单CCD相机成像............................................................................................................5测量............................................................................................................6色彩插值(用于成像)概述............................................................................................................7复制临近像素法(最近像素的复制).........................................................8临近像素均值法(双线性插值)................................................................9色彩还原(用于测量)概述..........................................................................................................10对经过插值处理的图像进行还原处理.......................................................11对数字原始图像进行还原处理..................................................................12本文中的所有产品和公司之名称都有可能是其所有者的已公证过的商标和商业名称。映美精欧洲股份有限公司不能也不为本文中的任何信息承担任何责任和义务。在本文中出现的源代码只用于教育指导目的。映美精不对任何由于使用本文或其中源代码所产生的任何后果承担责任。映美精公司保留未经提前通知而随时修改规格、功能及设计的权利。最近更新:2008年3月Copyright©2005TheImagingSourceEuropeGmbH保留所有版权。再版及部分再版需获得映美精欧洲有限公司之许可。所有的重量和尺寸均为近似值。THEYOURSOURCEFORDIGITALIMAGINGTECHNOLOGYIMAGNIGSOURCE彩色相机工作原理CCD原理并不复杂。我们可以把它想象成一个顶部被打开的记忆芯片。因此光束可以射到记忆单元中。根据“光电效应”,这些光束在记忆单元中产生负电荷(右图中右上部分)。曝光后,这些电荷被读出,进而被相机处理单元进行预处理。从相机处理单元输出的就是一幅数字图像。如果相机要求以模拟格式输出视频,我们就必须对该数字原始图像进行相应转换。然而这个问题与本文所讨论的“彩色相机如何工作”并无关联。我们只需考虑数字格式的原始图像。原理Objektive-AuswahlundMontage从单色相机开始数字原始图像eeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeeee22050130130130220220502205013013013022022050220501301301302202205022050130130130220220502205013013013022022050220501301301302202205022050130130130220220502205013013013022022050相机处理单元THEYOURSOURCEFORDIGITALIMAG...
