CAXA制造工程师——直线的绘制VIP免费

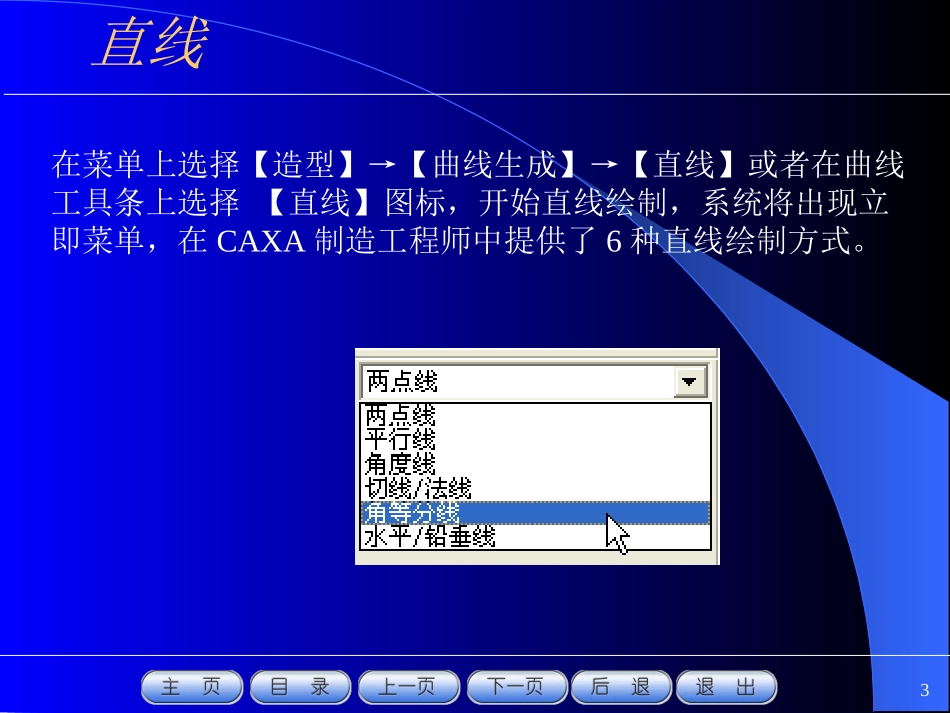

2011-9-612直线绘制直线绘制直线绘制方式直线绘制方式工具点的拾取工具点的拾取矩形的绘制矩形的绘制多边形的绘制多边形的绘制3直线在菜单上选择【造型】→【曲线生成】→【直线】或者在曲线工具条上选择【直线】图标，开始直线绘制，系统将出现立即菜单，在CAXA制造工程师中提供了6种直线绘制方式。4直线给出第一点和第二点，两点线生成两点线单个/连续5直线正交/非正交两点线点方式/长度方式6直线过点平行线距离7直线角度线X轴夹角直线夹角8直线切线/法线9直线角等分线10直线水平/铅垂线11点工具点工具需要输入特征点时，只要按下空格键，即在屏幕上弹出点工具菜单12矩形矩形两点矩形中心—长—宽13多边形多边形边中心14直线绘制示例STEP1绘制水平线STEP2绘制铅垂线STEP3绘制平行线STEP4绘制矩形STEP5绘制多边形15直线绘制示例STEP6绘制法线STEP7绘制两点线STEP8绘制角等分线STEP9绘制两点线STEP10绘制两点线STEP11绘制平行线STEP12绘制两点线STEP13绘制平行线STEP14绘制角度线STEP15隐藏辅助线
