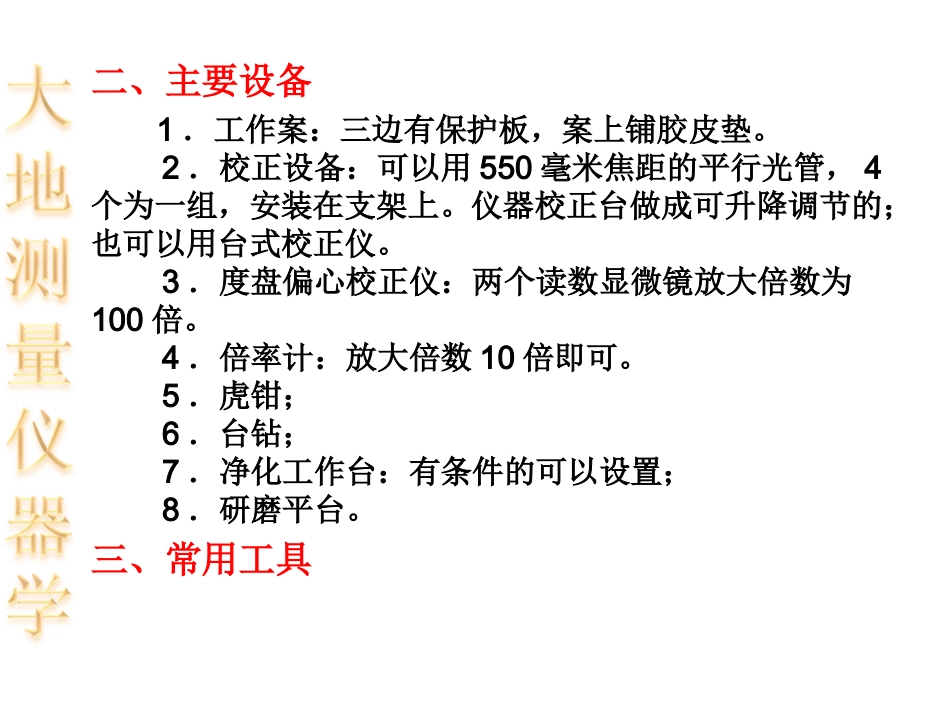

第六章水准仪的构造与检修6.1仪器检修基本知识检修仪器除了检修人员应具有一定的操作技能以外，还应配备必须的检修设备和工具，以及材料和辅料，做为检修仪器的物质基础。另外要有一个良好的检修室，保证一定的检修环境和条件。一、检修室为保证仪器的检修质量，检修仪器应在良好的环境中进行，有条件的单位应该给检修仪器创造好的条件，建立仪器检修室，对检修室的要求如下：1．检修室应宽敞、清洁、明亮、干燥，地面要平整，墙壁应光滑。2．室内应防尘好，顶棚和墙壁最好刷上浅色油漆。3．室内温度应稳定，冬季最好用暖气取暖调节温度。4．室内应有足够亮度的均匀的照明日光灯组和工作台灯。二、主要设备1．工作案：三边有保护板，案上铺胶皮垫。2．校正设备：可以用550毫米焦距的平行光管，4个为一组，安装在支架上。仪器校正台做成可升降调节的；也可以用台式校正仪。3．度盘偏心校正仪：两个读数显微镜放大倍数为100倍。4．倍率计：放大倍数10倍即可。5．虎钳；6．台钻；7．净化工作台：有条件的可以设置；8．研磨平台。三、常用工具1．手捻一套；2．各种规格的螺丝刀，以及特制长把螺丝刀一套；3．镊子一套，分软中硬三类及园头方头形式；4．各种形状和规格的挫刀、刮刀、十锦刀；5．吹风球；6．3—5倍的放大镜：眼罩式的手柄式的；7．酒精灯；8．玻璃钟罩：大小规格不等；9．玻璃缸和玻璃盒；10．大小磁盘、磁筒：盛放另件及清洗液；11．滴管瓶：盛仪器油、酒精、烯料、乙醚；12．大小园刷、瓶刷、毛刷；13．锤子：大小规格；14．钢板尺、塞尺；15．螺纹规；16．各种虎钳、尖咀钳、扁咀钳；17．油石；18．各种规格的仪器上常用的钻头、丝锥、板牙；19．游标卡尺、干分尺、干分表；20．各种研磨杆、研磨套；21．木棒、竹棒；22．各种特制死扳手和活动扳手；23．其他专用工具、胎具；四、常用材料1．清洁液：1)无水乙醇(酒精)2)无水乙醚；3)丙酮；4)高级汽油和普通气油；2．润滑油：1)立轴油：丁5号、T14号、T16号精密仪表油；2)横轴油：北光厂和其他厂配制的油脂；3)手轮油：北光厂和其他厂配制；3．密封油灰：北光厂及其他厂配制；4．胶类：清滦、加拿大胶、环氧树脂、915胶；5．研磨材料1)金刚砂303，303十，306号，氧化铬、氧化铁、氧化铝、氧化饰。2)水砂纸、金相砂纸、砂布；6．擦拭材料：脱脂纱布、绸布、脱脂长丝棉、普通脱脂棉7．石膏粉、生漆8．锡箔纸、薄铜片、弹簧丝五、TDJ6和TDJ2经纬仪专用修理工具为了维修仪器方便，提高检修仪器的质量和效率，有的工厂制造了成套的经纬仪检修工具，供仪器检修人员使用。北京光学仪器厂生产的经纬仪修理工具适用于该厂生产的TDJ6、TDJ2及DJ6—1经纬仪的检修工作。下面将修理工具主要内容列表如下，以供参考。序号名称单位数量用途1接架母扳子个1用于TU6、TDJ2、U6一l八种另件2安平丝母盖扳子1用于TDJ6、TDJ2、DJ6一l七种另件3安平丝母压卷扳子1用于U6一l一种另件4基座底板扳子1用于U6—1一种另件5顶簧库扳子1用于TDJ6、TDJ2、DJ6一l六种另件6下壳堵塞扳子1用于DJ61三种另件7调整堵盖扳子1用于DJ61一种另件8大物镜压卷扳子1用于U6一l二种另件9水泡架压卷扳子个1用于U6一l一种另件10杠杆长反光镜扳子1用于DJ61、TDJ2二种另件11大物镜压卷扳子1用于TDJ6、TU2四种另件12导向套扳子1用于TDJ6、TDJ2二种另件13轴肩螺母扳子1用于丁U2一种另件14除尘橡胶锤把1用于各种光学镜管擦洗除尘15小榔头把1用于行视差调整。轴承拆装16五倍放大镜1用于轴系表面检查17园头金属镊子把1用于TDJ6、TDJ2、DJ6一l六种另件18方头金属镊子把1用于TDJ6、TDJ2、DJ6一l十种另件19专用均线螺钉4用于TDJ61了DJ2、DJ6一l光路调整20校正针2用于校正仪器212″吊丝专用胎板1用于TDJ2自动补偿器装校226″吊丝专用胎板1用于TDJ6自动补偿器装校23专用改锥组1用于丁DJ6、丁DJ2、DJ6一l各种螺钉24钟表改锥组1用于小螺钉。顶丝的拆装25油盒1盛汽油用26吹风球1清洁另件6.2水准仪的基本构造水准仪是用来测量地面上两点之间高差的仪器，除在大地测量中广泛应用外，还用在地震测量，水坝变形观测以及大型机器的安装工作等。随着我国科学技术的发展，工农业生产的迅速发展，...
