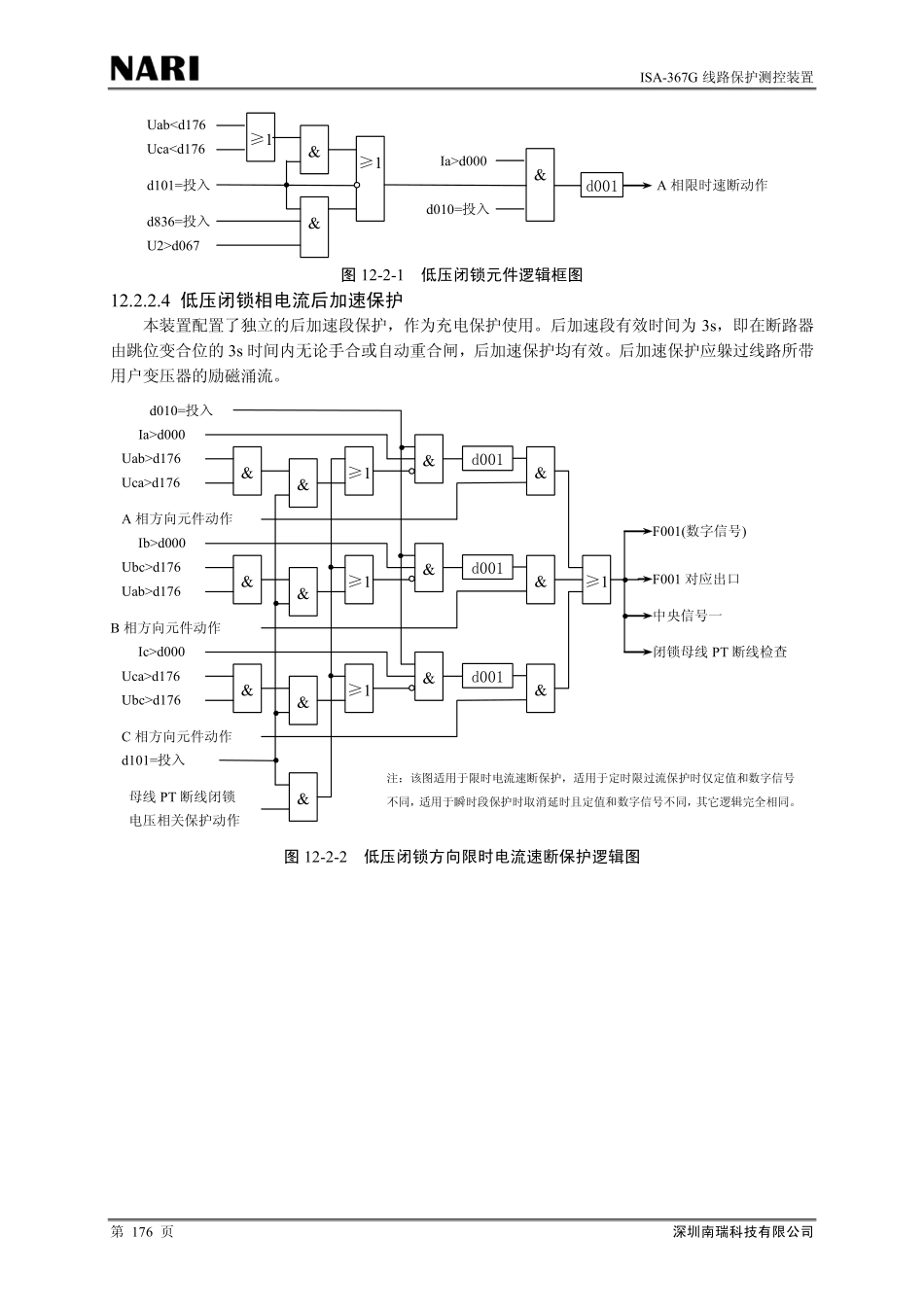

ISA-367G线路保护测控装置12ISA-367G线路保护测控装置ISA-367G为线路保护、测控一体化装置，实现输电线路的保护、测控、操作等功能。12.1基本配置�带独立门槛的相电流越限记录元件�可独立投退的三段式低电压闭锁方向过电流保护（方向元件、低压元件均可单独整定）�低压闭锁相电流后加速保护�三相一次自动重合闸（可投退检同期，检无压，及大电流闭锁重合闸功能）�带滑差/无滑差闭锁低周减载�带电压滑差闭锁的低压减载�定时限过电压保护（可告警或跳闸）�不接地系统零序方向过流保护�四段直接接地系统零序方向过流保护�零序过流后加速保护�过负荷保护�可选择闭锁重合闸功能的控制回路断线告警�可选择闭锁与电压有关保护的母线PT断线告警和闭锁自动重合闸的线路PT断线告警�可投退可整定延时的外部开入保护�外部开入检同期检无压合闸保护功能：�带独立的操作回路和故障录波�3路通过操作回路采集的位置遥信�8路遥信开入采集，可选择闭锁重合闸、外部跳闸开入、外部告警开入、外部复归、检修开入。可选配脉冲输入功能。�多路软遥信，包括事故总信号、重合闸充电标志、保护软压板位置�Ia、Ib、Ic、Ua、Ub、Uc、3I0、Uab、Ubc、Uca、3U0、Pa、Pb、Pc、P、Q、S、COSφ、Fr共19个遥测量�遥控操作开关和软压板，并作遥控操作记录及统计�大容量的事件记录、SOE记录、自检记录、瞬时闭锁保护记录�高达11次的谐波分析功能测控功能：�具有和五防主机同规则的间隔五防闭锁遥控功能其它功能：�可选配电压切换插件第174页深圳南瑞科技有限公司ISA-367G线路保护测控装置12.2保护原理12.2.1相电流越限记录元件相电流越限记录元件设独立的越限门坎定值d797，并按相记录各相电流的越限情况，产生独立的相电流越限记录，包括各相的越限起始时刻、越限持续时间、越限的最大电流。1)分相记录便于更详细、更全面地记录扰动过程。2)该记录不用于告警，仅用于扰动分析。3)装置界面提供相电流越限记录查看功能。4)定值d797的整定应躲过最大负荷电流值（防止不必要的频繁记录），确保最小故障电流时有足够的灵敏度。12.2.2过流保护12.2.2.1三段式低压闭锁方向过流保护本装置提供三段式过流保护，即“瞬时电流速断保护”、“限时电流速断保护”和“定时限过流保护”。各段保护均可选择带低压闭锁和方向环节，各段保护的电流、时间定值均可独立整定。12.2.2.2方向元件装置规定由母线流向线路为正方向，方向元件采用90°接线（Ia�Ubc/Ib�Uca/Ic�Uab），正方向动作方程为（括号内为最大误差范围）)10(90arg)10(9045oooo&&o−<<+−−rjrUeI（12-2-1）式中：和分别代表90°接线方式中相对应的电流和电压量。rI&rU&装置采用记忆电压消除近区三相短路时方向元件的死区，死区线电压门槛取9V。【注意】：在本保护中，带延时的限时电流速断和定时限过流保护的方向元件处理与速动的瞬时电流速断保护的方向元件处理有所不同，当判断故障为近区反向三相故障时，该两段保护将闭锁3s，3s延时到后，如故障仍未切除，一定是相邻线路和设备的保护拒动，保护将动作，起到后备作用。12.2.2.3低压闭锁元件三段过流保护和后加速段保护的低压闭锁元件可独立投退。低压闭锁定值可以独立整定。为提高电压元件的灵敏度，本装置还装设了一个公共的负序电压元件。该负序电压元件与各段的低压闭锁元件组成或门，共同参与各段保护的逻辑。负序电压元件可整体退出，当d836=退出时，负序电压元件不参与各段保护逻辑。各段保护仅有低压闭锁元件参与保护启动。当d836=投入时，负序电压元件是否起作用，受各段的低压闭锁元件投退定值控制。即当某段的低压闭锁元件退出时，该段保护蜕变为纯过流保护。下面以限时速断保护的A相判据为例，绘出保护的低压闭锁元件逻辑框图。深圳南瑞科技有限公司第175页ISA-367G线路保护测控装置Ia>d000&Uabd067&d001图12-2-1低压闭锁元件逻辑框图12.2.2.4低压闭锁相电流后加速保护本装置配置了独立的后加速段保护，作为充电保护使用。后加速段有效时间为3s，即在断路器由跳位变合位的3s时间内无论手合或自动重合闸，后加...
