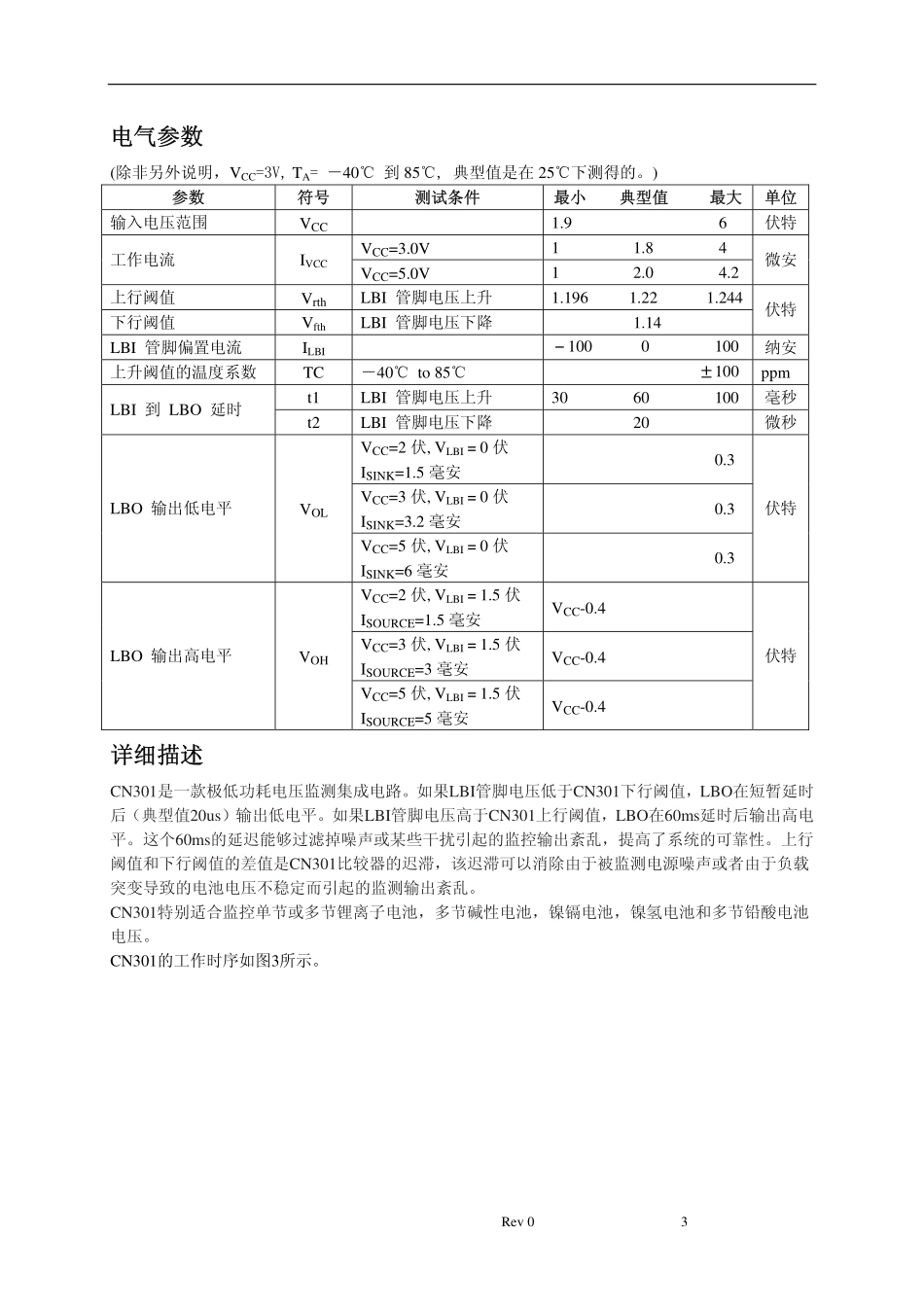

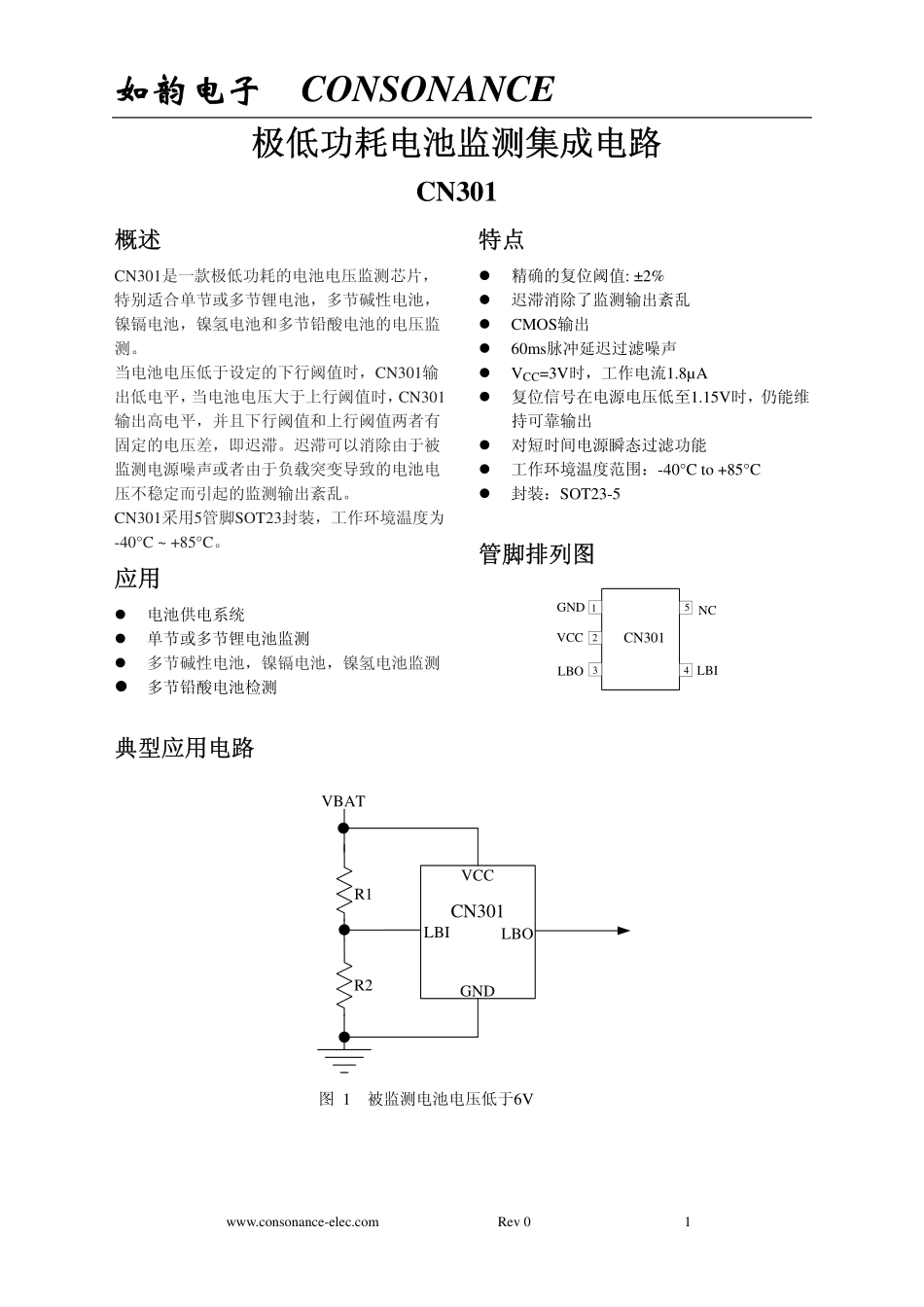

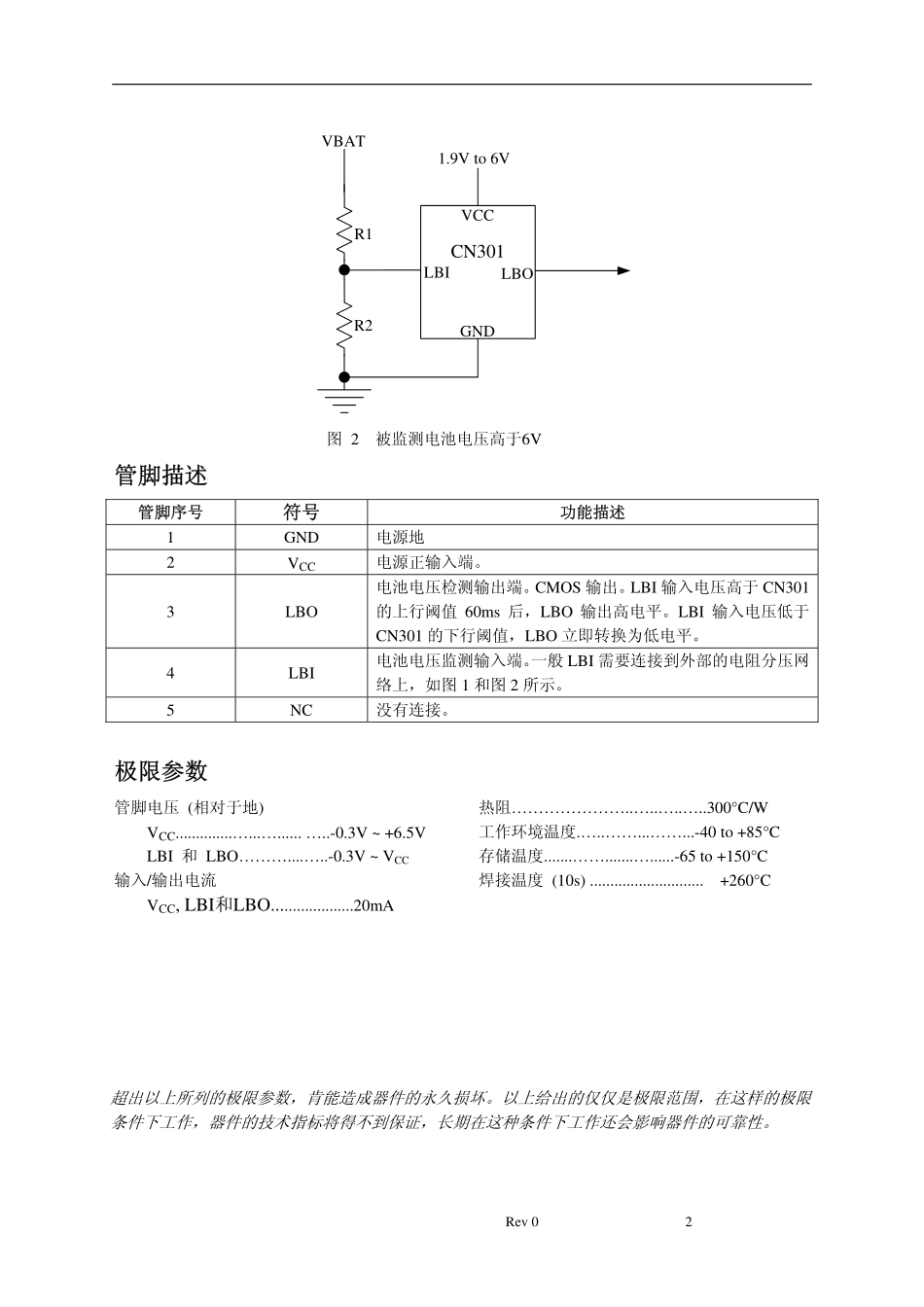

如韵电子CONSONANCEwww.consonance-elec.comRev01极低功耗电池监测集成电路CN301概述CN301是一款极低功耗的电池电压监测芯片，特别适合单节或多节锂电池，多节碱性电池，镍镉电池，镍氢电池和多节铅酸电池的电压监测。当电池电压低于设定的下行阈值时，CN301输出低电平，当电池电压大于上行阈值时，CN301输出高电平，并且下行阈值和上行阈值两者有固定的电压差，即迟滞。迟滞可以消除由于被监测电源噪声或者由于负载突变导致的电池电压不稳定而引起的监测输出紊乱。CN301采用5管脚SOT23封装，工作环境温度为-40°C~+85°C。应用电池供电系统单节或多节锂电池监测多节碱性电池，镍镉电池，镍氢电池监测多节铅酸电池检测特点精确的复位阈值:±2%迟滞消除了监测输出紊乱CMOS输出60ms脉冲延迟过滤噪声VCC=3V时，工作电流1.8µA复位信号在电源电压低至1.15V时，仍能维持可靠输出对短时间电源瞬态过滤功能工作环境温度范围：-40°Cto+85°C封装：SOT23-5管脚排列图VCCNCLBOGNDCN30112345LBI典型应用电路CN301LBOVBATR1R2LBIVCCGND图1被监测电池电压低于6VRev02CN301LBOVBATR1R2LBIVCCGND1.9Vto6V图2被监测电池电压高于6V管脚描述管脚序号符号功能描述1GND电源地2VCC电源正输入端。3LBO电池电压检测输出端。CMOS输出。LBI输入电压高于CN301的上行阈值60ms后，LBO输出高电平。LBI输入电压低于CN301的下行阈值，LBO立即转换为低电平。4LBI电池电压监测输入端。一般LBI需要连接到外部的电阻分压网络上，如图1和图2所示。5NC没有连接。极限参数管脚电压(相对于地)VCC..............…...…......…..-0.3V~+6.5VLBI和LBO………....…..-0.3V~VCC输入/输出电流VCC,LBI和LBO....................20mA热阻…………………..…..…..…..300°C/W工作环境温度.…..……...……...-40to+85°C存储温度.......…….......…......-65to+150°C焊接温度(10s)............................+260°C超出以上所列的极限参数，肯能造成器件的永久损坏。以上给出的仅仅是极限范围，在这样的极限条件下工作，器件的技术指标将得不到保证，长期在这种条件下工作还会影响器件的可靠性。Rev03电气参数(除非另外说明，VCC=3V,TA=－40℃到85℃,典型值是在25℃下测得的。)参数符号测试条件最小典型值最大单位输入电压范围VCC1.96伏特VCC=3.0V11.84工作电流IVCCVCC=5.0V12.04.2微安上行阈值VrthLBI管脚电压上升1.1961.221.244下行阈值VfthLBI管脚电压下降1.14伏特LBI管脚偏置电流ILBI－1000100纳安上升阈值的温度系数TC－40℃to85℃±100ppmt1LBI管脚电压上升3060100毫秒LBI到LBO延时t2LBI管脚电压下降20微秒VCC=2伏,VLBI＝0伏ISINK=1.5毫安0.3VCC=3伏,VLBI＝0伏ISINK=3.2毫安0.3LBO输出低电平VOLVCC=5伏,VLBI＝0伏ISINK=6毫安0.3伏特VCC=2伏,VLBI＝1.5伏ISOURCE=1.5毫安VCC-0.4VCC=3伏,VLBI＝1.5伏ISOURCE=3毫安VCC-0.4LBO输出高电平VOHVCC=5伏,VLBI＝1.5伏ISOURCE=5毫安VCC-0.4伏特详细描述CN301是一款极低功耗电压监测集成电路。如果LBI管脚电压低于CN301下行阈值，LBO在短暂延时后（典型值20us）输出低电平。如果LBI管脚电压高于CN301上行阈值，LBO在60ms延时后输出高电平。这个60ms的延迟能够过滤掉噪声或某些干扰引起的监控输出紊乱，提高了系统的可靠性。上行阈值和下行阈值的差值是CN301比较器的迟滞，该迟滞可以消除由于被监测电源噪声或者由于负载突变导致的电池电压不稳定而引起的监测输出紊乱。CN301特别适合监控单节或多节锂离子电池，多节碱性电池，镍镉电池，镍氢电池和多节铅酸电池电压。CN301的工作时序如图3所示。Rev04LBIVdownt1VupLBO图3CN301的工作时序应用信息R1和R2的选择LBI管脚通过外部的电阻分压网络监测电池电压，如图1和图2所示。选择R1和R2的电阻值至关重要，需要权衡R1和R2消耗的电流和电压监测的精度。LBI管脚的漏电流会引起电压监测的误差。如果选用的分压电阻值比较大，误差可能会比较大。如果选用的分压电阻值比较小，误差可以忽略不计，但是分压电阻对电池的消耗比较大，会影响电池的使用时间。LBO由低电平转到高电平对应的电池电压由下式决定：其中，...
