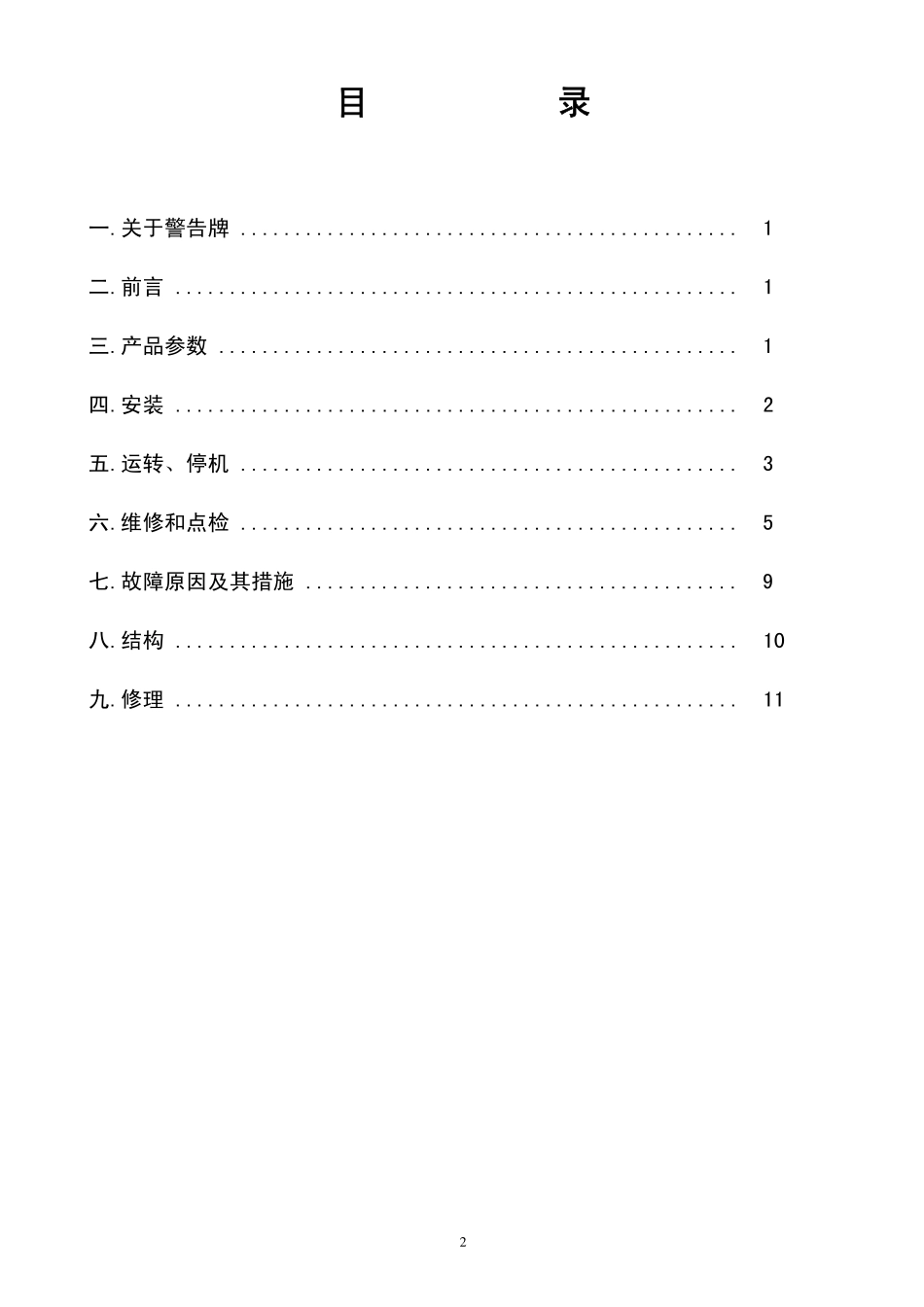

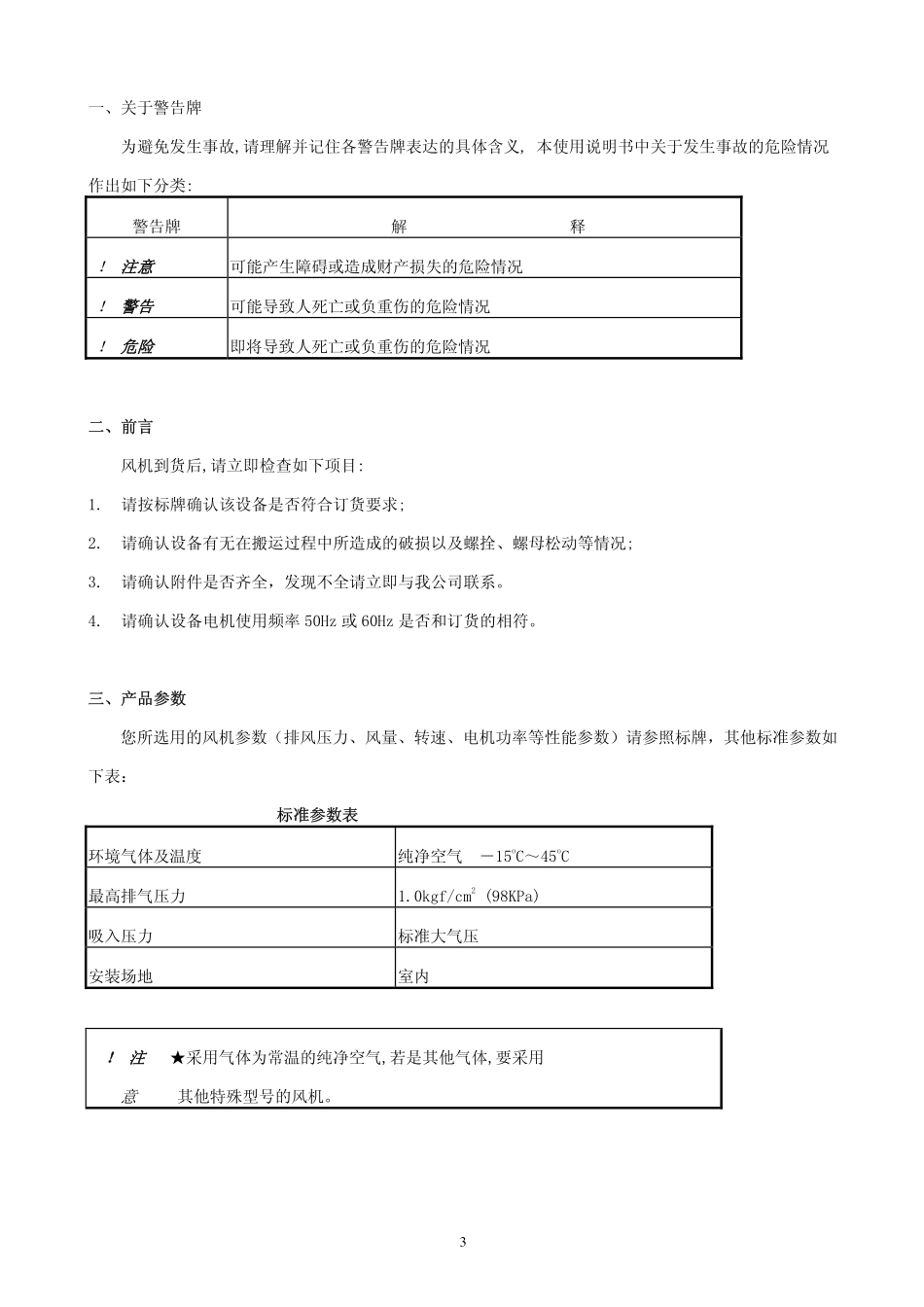

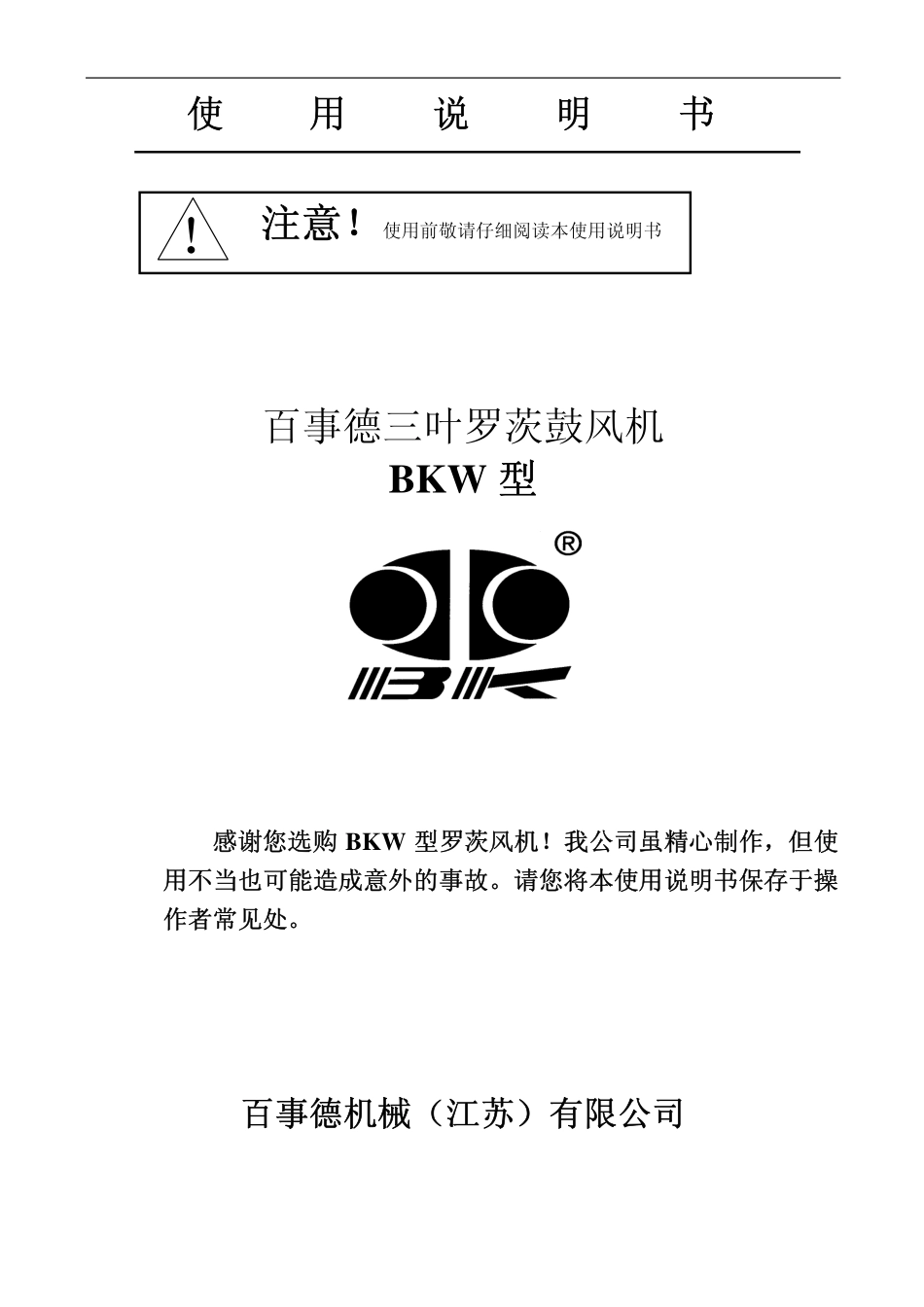

使用说明书百事德三叶罗茨鼓风机BKW型感谢您选购BKW型罗茨风机！我公司虽精心制作，但使用不当也可能造成意外的事故。请您将本使用说明书保存于操作者常见处。百事德机械（江苏）有限公司！注意！使用前敬请仔细阅读本使用说明书2目录一.关于警告牌..............................................1二.前言....................................................1三.产品参数................................................1四.安装....................................................2五.运转、停机..............................................3六.维修和点检..............................................5七.故障原因及其措施........................................9八.结构....................................................10九.修理....................................................113一、关于警告牌为避免发生事故,请理解并记住各警告牌表达的具体含义,本使用说明书中关于发生事故的危险情况作出如下分类:警告牌解释！注意可能产生障碍或造成财产损失的危险情况！警告可能导致人死亡或负重伤的危险情况！危险即将导致人死亡或负重伤的危险情况二、前言风机到货后,请立即检查如下项目:1.请按标牌确认该设备是否符合订货要求;2.请确认设备有无在搬运过程中所造成的破损以及螺拴、螺母松动等情况;3.请确认附件是否齐全，发现不全请立即与我公司联系。4.请确认设备电机使用频率50Hz或60Hz是否和订货的相符。三、产品参数您所选用的风机参数（排风压力、风量、转速、电机功率等性能参数）请参照标牌，其他标准参数如下表：标准参数表环境气体及温度纯净空气－15oC～45oC最高排气压力1.0kgf/cm2(98KPa)吸入压力标准大气压安装场地室内！注★采用气体为常温的纯净空气,若是其他气体,要采用意其他特殊型号的风机。4四、安装（一）安装地点1.本设备要安装在室内。2.为方便拆卸、点检,设备周围应留有足够的操作空间。3.为保证吸气口吸进纯净的空气,要充分考虑好设备的最佳安装位置。4.为延长风机和电机的使用寿命,请务必在机房内设置换气扇,以加大室内的通风量,保证机房内温度不超过45。C。！警★在风机的起吊、搬运、移动等过程中,要十分注意安全,避免发生告事故。★当风机装在木箱时,不能直接起吊木箱,而必须采用木箱挂箱带或者利用叉式升降机。！注★请避免安装在有酸、碱有机溶剂等有害气体或含有腐蚀性气体的场意所,因这些气体容易着火或者维修点检时会引起气体中毒。（二）安装管道时的注意事项1.先撕下风机吸气口和排气口的防尘胶布(注意不要把脏物掉进风机内)，然后再进行管路安装。2.请设置挠性接头和配管支座,以避免配管的重量直接加在风机上；且设置配管支座时要采用防振垫,防止配管振动传递到顶棚和地板面上。2.配管应采用钢管,不能用塑料管,因塑料管在排气温度高或时间过长后可能发生变形。3.为防止气体倒流,要设置止回阀。4.请事先清扫配管内部,防止铁粉等脏物进入风机体内。（三）电气配线首先应由持有电工操作证的专业人员按电气设备技术标准及规定对电气配线工程和接地工程进行正确施工。1.请采用与电机功率相符合的接线材料。2.为防止触电事故,地线必须接地。3.为防止电机被烧坏,必须设置漏电断路器和过载保护装置。54.先卸下全部三角带，点动电机以确认电机的旋转方向和皮带罩上的旋转方向指示标记是否一致。如不一致，请调换接线。然后在把全部三角带装上。※接线请参照电机接线盒内的接线图。！警★绝对不允许无电工操作证人员进行电气配线施工。告★若电气配线施工的质量不过关,会造成漏电,导致火灾隐患。！注★使用Y-△起动开关,起动时间为2～3秒,不能太长;否则电意机会因起动扭距不足而起动困难。若电机功率不大,可直接起动。！注意★接地线不得与煤气管、自来水管、避雷针、电话地线等相碰★接地不良有可能触电。（五）运转与停机在运转风机前请仔细检查,确认如下几项:1.配管部分（1）检查配管联结部位是否紧固完好。（2）阀门全部开启,以防止压力瞬间上升过高。!注★严禁关闭吸入侧阀门;若有特殊情况不得不关闭此阀门,这意时,必须...
