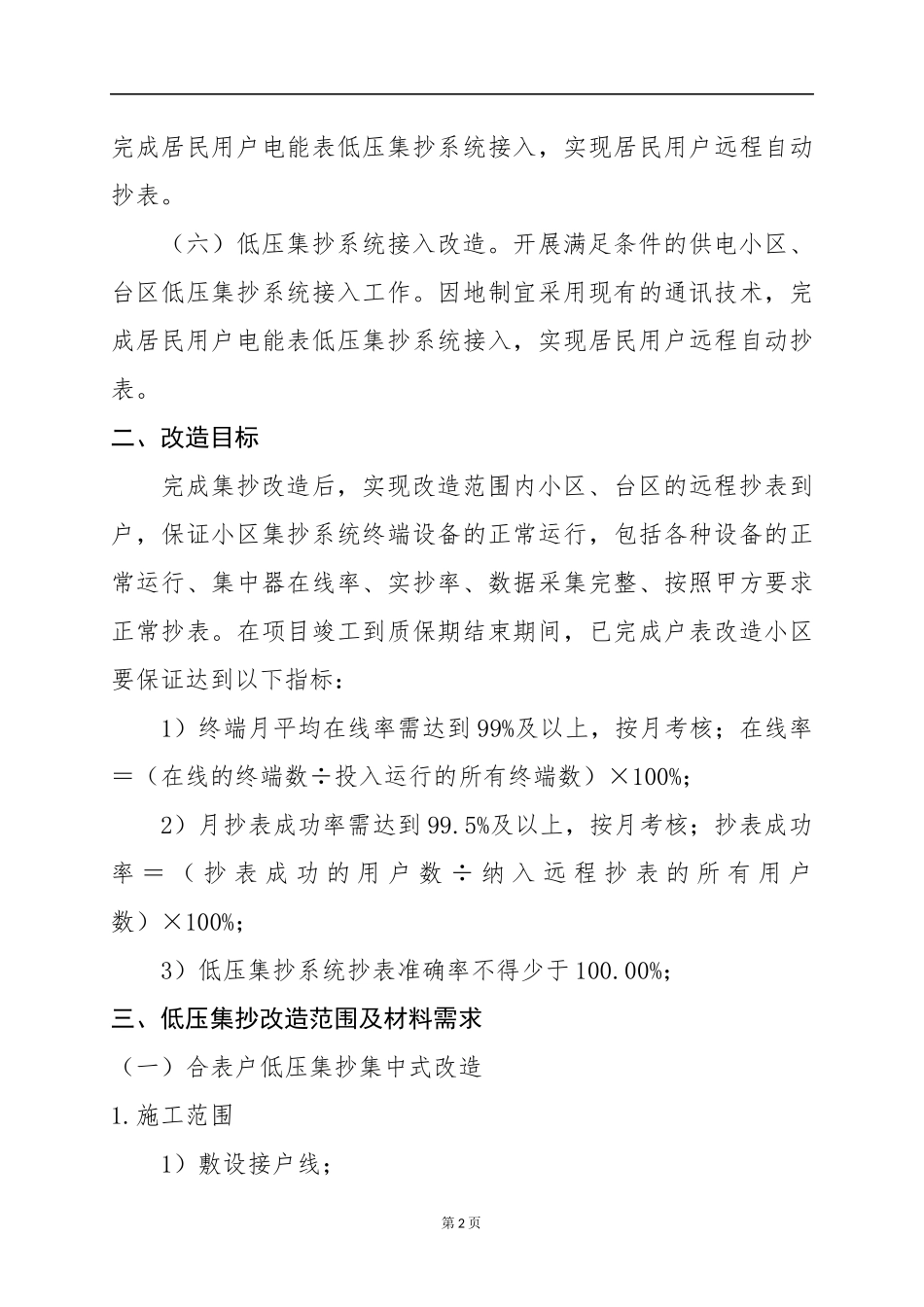

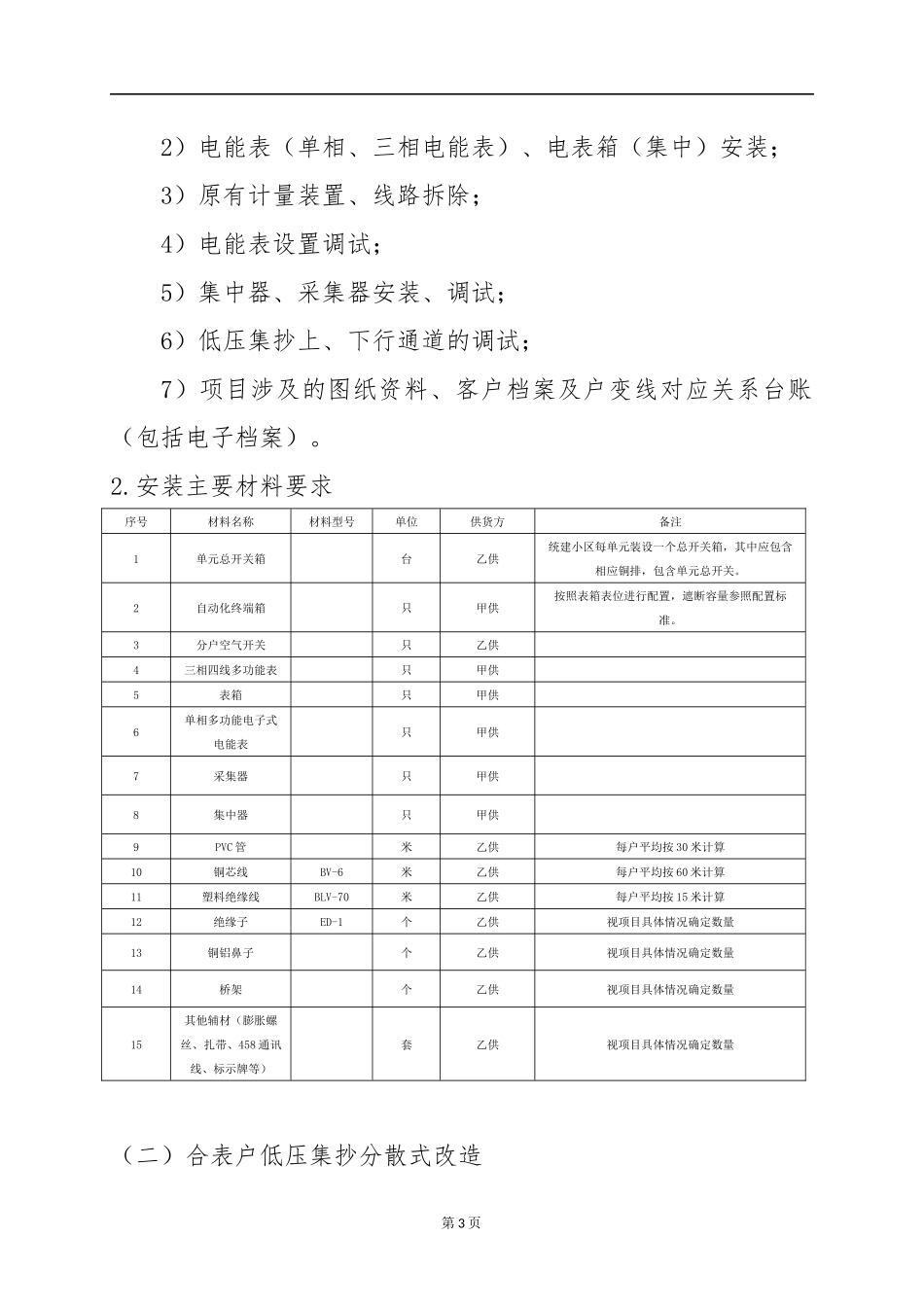

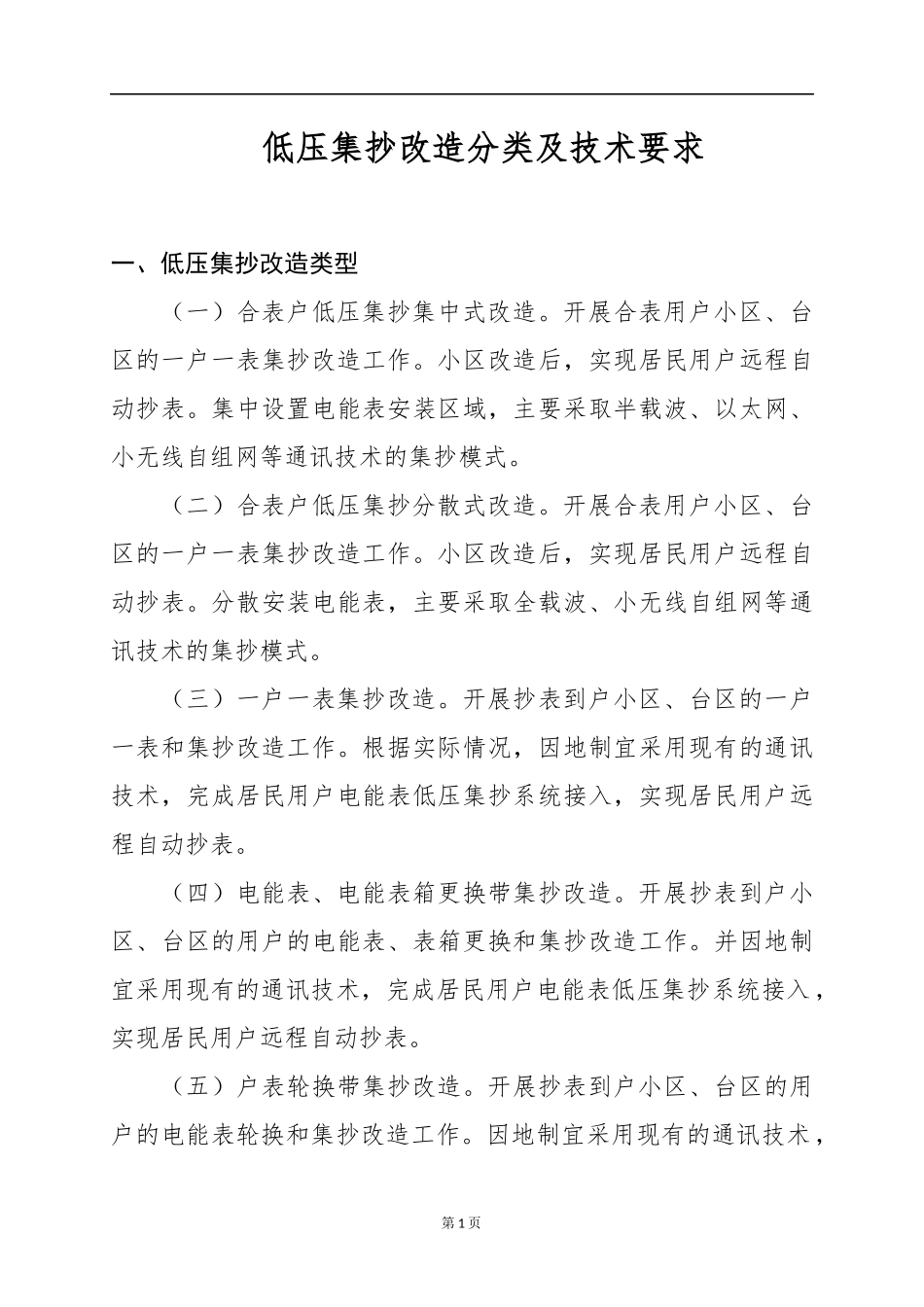

第1页低压集抄改造分类及技术要求一、低压集抄改造类型（一）合表户低压集抄集中式改造。开展合表用户小区、台区的一户一表集抄改造工作。小区改造后，实现居民用户远程自动抄表。集中设置电能表安装区域，主要采取半载波、以太网、小无线自组网等通讯技术的集抄模式。（二）合表户低压集抄分散式改造。开展合表用户小区、台区的一户一表集抄改造工作。小区改造后，实现居民用户远程自动抄表。分散安装电能表，主要采取全载波、小无线自组网等通讯技术的集抄模式。（三）一户一表集抄改造。开展抄表到户小区、台区的一户一表和集抄改造工作。根据实际情况，因地制宜采用现有的通讯技术，完成居民用户电能表低压集抄系统接入，实现居民用户远程自动抄表。（四）电能表、电能表箱更换带集抄改造。开展抄表到户小区、台区的用户的电能表、表箱更换和集抄改造工作。并因地制宜采用现有的通讯技术，完成居民用户电能表低压集抄系统接入，实现居民用户远程自动抄表。（五）户表轮换带集抄改造。开展抄表到户小区、台区的用户的电能表轮换和集抄改造工作。因地制宜采用现有的通讯技术，第2页完成居民用户电能表低压集抄系统接入，实现居民用户远程自动抄表。（六）低压集抄系统接入改造。开展满足条件的供电小区、台区低压集抄系统接入工作。因地制宜采用现有的通讯技术，完成居民用户电能表低压集抄系统接入，实现居民用户远程自动抄表。二、改造目标完成集抄改造后，实现改造范围内小区、台区的远程抄表到户，保证小区集抄系统终端设备的正常运行，包括各种设备的正常运行、集中器在线率、实抄率、数据采集完整、按照甲方要求正常抄表。在项目竣工到质保期结束期间，已完成户表改造小区要保证达到以下指标：1）终端月平均在线率需达到99%及以上，按月考核；在线率＝（在线的终端数÷投入运行的所有终端数）×100%；2）月抄表成功率需达到99.5%及以上，按月考核；抄表成功率＝（抄表成功的用户数÷纳入远程抄表的所有用户数）×100%；3）低压集抄系统抄表准确率不得少于100.00%；三、低压集抄改造范围及材料需求（一）合表户低压集抄集中式改造1.施工范围1）敷设接户线；第3页2）电能表（单相、三相电能表）、电表箱（集中）安装；3）原有计量装置、线路拆除；4）电能表设置调试；5）集中器、采集器安装、调试；6）低压集抄上、下行通道的调试；7）项目涉及的图纸资料、客户档案及户变线对应关系台账（包括电子档案）。2.安装主要材料要求序号材料名称材料型号单位供货方备注1单元总开关箱台乙供统建小区每单元装设一个总开关箱，其中应包含相应铜排，包含单元总开关。2自动化终端箱只甲供按照表箱表位进行配置，遮断容量参照配置标准。3分户空气开关只乙供4三相四线多功能表只甲供5表箱只甲供6单相多功能电子式电能表只甲供7采集器只甲供8集中器只甲供9PVC管米乙供每户平均按30米计算10铜芯线BV-6米乙供每户平均按60米计算11塑料绝缘线BLV-70米乙供每户平均按15米计算12绝缘子ED-1个乙供视项目具体情况确定数量13铜铝鼻子个乙供视项目具体情况确定数量14桥架个乙供视项目具体情况确定数量15其他辅材（膨胀螺丝、扎带、458通讯线、标示牌等）套乙供视项目具体情况确定数量（二）合表户低压集抄分散式改造第4页1.施工范围1）敷设接户线；2）电能表（单相、三相电能表）、电表箱（集中）安装；3）原有计量装置、线路拆除；4）电能表设置调试；5）集中器安装、调试；6）低压集抄上、下行通道的调试；7）项目涉及的图纸资料、客户档案及户变线对应关系台账（包括电子档案）。2.安装主要材料要求序号材料名称材料型号单位供货方备注1自动化终端箱只甲供按照表箱表位进行配置，遮断容量参照配置标准。2分户空气开关只乙供3三相四线多功能表只甲供4表箱只甲供5单相多功能电子式电能表只甲供6采集器只甲供7PVC管米乙供每户平均按15米计算8铜芯线BV-6米乙供每户平均按30米计算9塑料绝缘线BLV-25米乙供每户平均按15米计算10绝缘子ED-1个乙供视项目具体情况确定数量11铜铝鼻子个乙供视项目具体情况确定数量12桥架个乙供视项目具体情况确定数量13其他辅材（膨胀螺丝、扎带、458通讯线、标示牌等）套乙...
