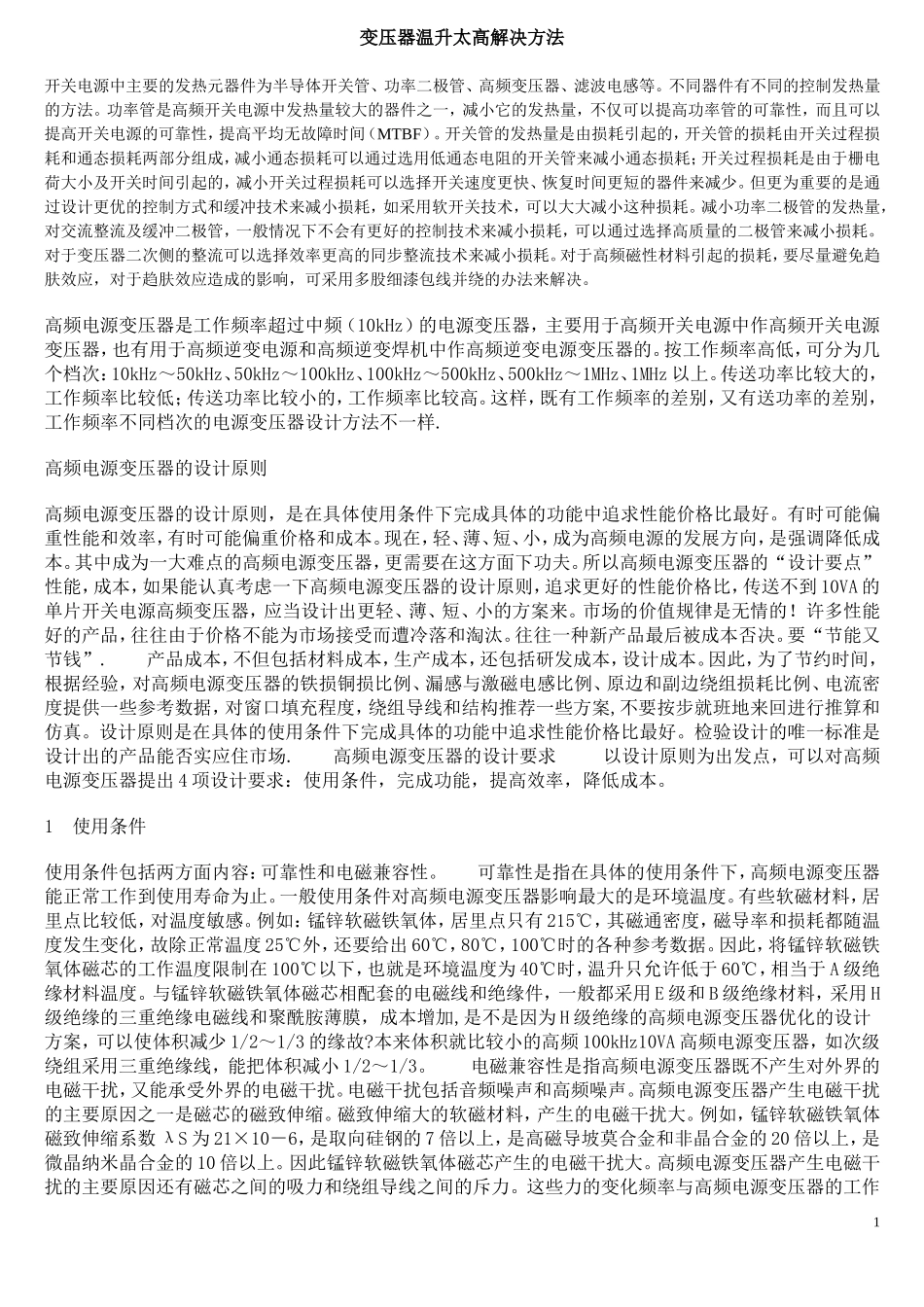

变压器温升太高解决方法开关电源中主要的发热元器件为半导体开关管、功率二极管、高频变压器、滤波电感等。不同器件有不同的控制发热量的方法。功率管是高频开关电源中发热量较大的器件之一，减小它的发热量，不仅可以提高功率管的可靠性，而且可以提高开关电源的可靠性，提高平均无故障时间（MTBF）。开关管的发热量是由损耗引起的，开关管的损耗由开关过程损耗和通态损耗两部分组成，减小通态损耗可以通过选用低通态电阻的开关管来减小通态损耗；开关过程损耗是由于栅电荷大小及开关时间引起的，减小开关过程损耗可以选择开关速度更快、恢复时间更短的器件来减少。但更为重要的是通过设计更优的控制方式和缓冲技术来减小损耗，如采用软开关技术，可以大大减小这种损耗。减小功率二极管的发热量，对交流整流及缓冲二极管，一般情况下不会有更好的控制技术来减小损耗，可以通过选择高质量的二极管来减小损耗。对于变压器二次侧的整流可以选择效率更高的同步整流技术来减小损耗。对于高频磁性材料引起的损耗，要尽量避免趋肤效应，对于趋肤效应造成的影响，可采用多股细漆包线并绕的办法来解决。高频电源变压器是工作频率超过中频（10kHz）的电源变压器，主要用于高频开关电源中作高频开关电源变压器，也有用于高频逆变电源和高频逆变焊机中作高频逆变电源变压器的。按工作频率高低，可分为几个档次：10kHz～50kHz、50kHz～100kHz、100kHz～500kHz、500kHz～1MHz、1MHz以上。传送功率比较大的，工作频率比较低；传送功率比较小的，工作频率比较高。这样，既有工作频率的差别，又有送功率的差别，工作频率不同档次的电源变压器设计方法不一样.高频电源变压器的设计原则高频电源变压器的设计原则，是在具体使用条件下完成具体的功能中追求性能价格比最好。有时可能偏重性能和效率，有时可能偏重价格和成本。现在，轻、薄、短、小，成为高频电源的发展方向，是强调降低成本。其中成为一大难点的高频电源变压器，更需要在这方面下功夫。所以高频电源变压器的“设计要点”性能，成本，如果能认真考虑一下高频电源变压器的设计原则，追求更好的性能价格比，传送不到10VA的单片开关电源高频变压器，应当设计出更轻、薄、短、小的方案来。市场的价值规律是无情的！许多性能好的产品，往往由于价格不能为市场接受而遭冷落和淘汰。往往一种新产品最后被成本否决。要“节能又节钱”.产品成本，不但包括材料成本，生产成本，还包括研发成本，设计成本。因此，为了节约时间，根据经验，对高频电源变压器的铁损铜损比例、漏感与激磁电感比例、原边和副边绕组损耗比例、电流密度提供一些参考数据，对窗口填充程度，绕组导线和结构推荐一些方案,不要按步就班地来回进行推算和仿真。设计原则是在具体的使用条件下完成具体的功能中追求性能价格比最好。检验设计的唯一标准是设计出的产品能否实应住市场.高频电源变压器的设计要求以设计原则为出发点，可以对高频电源变压器提出4项设计要求：使用条件，完成功能，提高效率，降低成本。1使用条件使用条件包括两方面内容：可靠性和电磁兼容性。可靠性是指在具体的使用条件下，高频电源变压器能正常工作到使用寿命为止。一般使用条件对高频电源变压器影响最大的是环境温度。有些软磁材料，居里点比较低，对温度敏感。例如：锰锌软磁铁氧体，居里点只有215℃，其磁通密度，磁导率和损耗都随温度发生变化，故除正常温度25℃外，还要给出60℃，80℃，100℃时的各种参考数据。因此，将锰锌软磁铁氧体磁芯的工作温度限制在100℃以下，也就是环境温度为40℃时，温升只允许低于60℃，相当于A级绝缘材料温度。与锰锌软磁铁氧体磁芯相配套的电磁线和绝缘件，一般都采用E级和B级绝缘材料，采用H级绝缘的三重绝缘电磁线和聚酰胺薄膜，成本增加,是不是因为H级绝缘的高频电源变压器优化的设计方案，可以使体积减少1/2～1/3的缘故?本来体积就比较小的高频100kHz10VA高频电源变压器，如次级绕组采用三重绝缘线，能把体积减小1/2～1/3。电磁兼容性是指高频电源变压器既不产生对外界的电磁干扰，又能承受外界的电磁干扰。电磁干扰包括音频噪声和高频噪声。高频电源变压器产生...
