TEM-06VIP专享VIP免费

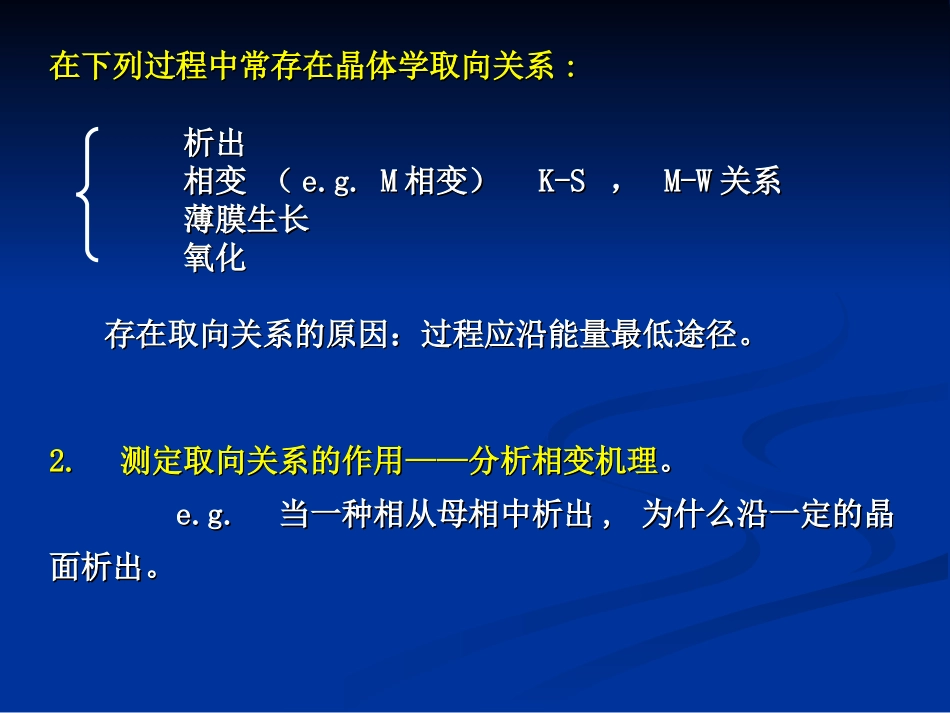

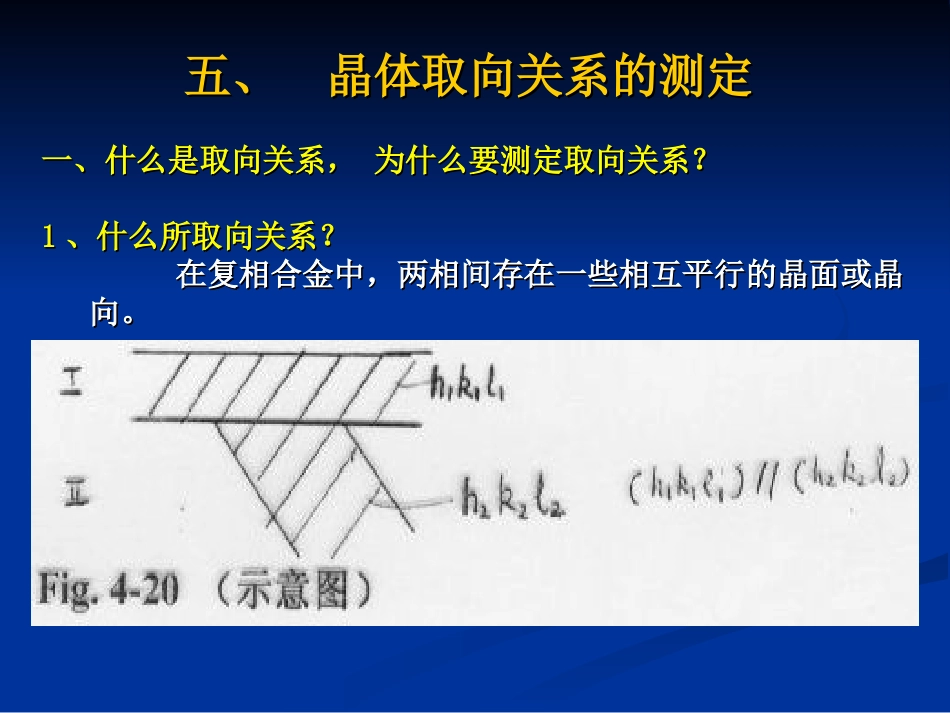

一、什么是取向关系，为什么要测定取向关系？一、什么是取向关系，为什么要测定取向关系？11、什么所取向关系？、什么所取向关系？在复相合金中，两相间存在一些相互平行的晶面或晶在复相合金中，两相间存在一些相互平行的晶面或晶向。向。五、晶体取向关系的测定五、晶体取向关系的测定在下列过程中常存在晶体学取向关系在下列过程中常存在晶体学取向关系::析出析出相变（相变（e.g.Me.g.M相变）相变）K-SK-S，，M-WM-W关系关系薄膜生长薄膜生长氧化氧化存在取向关系的原因：过程应沿能量最低途径。存在取向关系的原因：过程应沿能量最低途径。2.2.测定取向关系的作用——分析相变机理测定取向关系的作用——分析相变机理。。e.g.e.g.当一种相从母相中析出当一种相从母相中析出,,为什么沿一定的晶为什么沿一定的晶面析出。面析出。优：精确，优：精确，0.0.11XRDXRD（劳厄象）（劳厄象）缺缺::试样尺寸试样尺寸大大,mm,mm级级优优::简单简单,,能作微区分析能作微区分析TEMTEM（电子花样）（电子花样）缺缺::不精确不精确,,误差达误差达551515作微区的晶体取向分析多用作微区的晶体取向分析多用TEMTEM直接法（合成电子花样法）直接法（合成电子花样法）TEMTEM极射赤面投影法极射赤面投影法菊池花样法菊池花样法二、测定取向关系的常用方法二、测定取向关系的常用方法11、直接法、直接法原理：依据斑点的分布特征原理：依据斑点的分布特征,,直接写出两相间的取向关系。直接写出两相间的取向关系。两组平行两组平行的晶面的晶面取向关系的表示取向关系的表示一组平行一组平行的晶面＋一组平行的晶向的晶面＋一组平行的晶向例例1.1.测定高温测定高温FeNiNbFeNiNb合金基体与析出相之间的取向关合金基体与析出相之间的取向关系系。。分析步骤分析步骤11．用明、暗场技术确定不．用明、暗场技术确定不同相对应的斑点基体斑点同相对应的斑点基体斑点??析出相斑点。析出相斑点。22．标定各相的斑点指数．标定各相的斑点指数,,计算晶带轴计算晶带轴[uvw][uvw]。。基体：基体：[11[112]2]，，析出相析出相rr：：[111][111]33．根据斑点的分布特征直．根据斑点的分布特征直接写出取向关系接写出取向关系分析步骤分析步骤•用明、暗场象技术确定各用明、暗场象技术确定各相的斑点相的斑点..•标定指数，计算晶带轴标定指数，计算晶带轴•根据斑点分布特征，写出根据斑点分布特征，写出取向关系取向关系..(110)1//(111)γ//(110)2——晶面平行[001]1//[011]γ//[111]2——晶带轴平行例例2.2.测定某淬火钢中残余测定某淬火钢中残余AA氏体与马氏体之间的取向关系氏体与马氏体之间的取向关系讨论：讨论：根据根据MM相变理论，相变理论，MM－－AA间存在间存在KK－－SS，，NN－－WW关系关系KK－－SS：：NN－－WW：：比较实验结果：比较实验结果：11与与相符合相符合NN－－WW关系关系22与与相符合相符合KK－－SS关系关系22、极射赤面投影法、极射赤面投影法11）极射赤面投影法的要点：）极射赤面投影法的要点：将从不同晶带的衍射花样中得到的取向关系放在同一张标将从不同晶带的衍射花样中得到的取向关系放在同一张标准极射赤面投影图中比较。从大量的数据中得出两相间的准极射赤面投影图中比较。从大量的数据中得出两相间的取向关系。取向关系。大量数据统计结果大量数据统计结果两个特点两个特点不存在不存在180180不唯一性不唯一性22）什么是极射赤面投影）什么是极射赤面投影3)3)极射赤面投影的特征极射赤面投影的特征•位于过球心的大圆周上的极点属于同一晶带位于过球心的大圆周上的极点属于同一晶带•如将同一晶带的衍射花样与极图重合，则同一套衍射花样的斑点如将同一晶带的衍射花样与极图重合，则同一套衍射花样的斑点对对应的极点位于垂直于晶带轴的投影面的大圆周上。应的极点位于垂直于晶带轴的投影面的大圆周上。•对一套衍射花样，从中心点向各斑点引线，它们将交于以晶带对一套衍射花样，从中心点向各斑点引线，它们将交于以晶带轴为轴为法线的极射赤面的圆周上。法线的极射赤面的圆周上。4)4)取向关系的确定取向关系的确定例例33．用极射赤...
