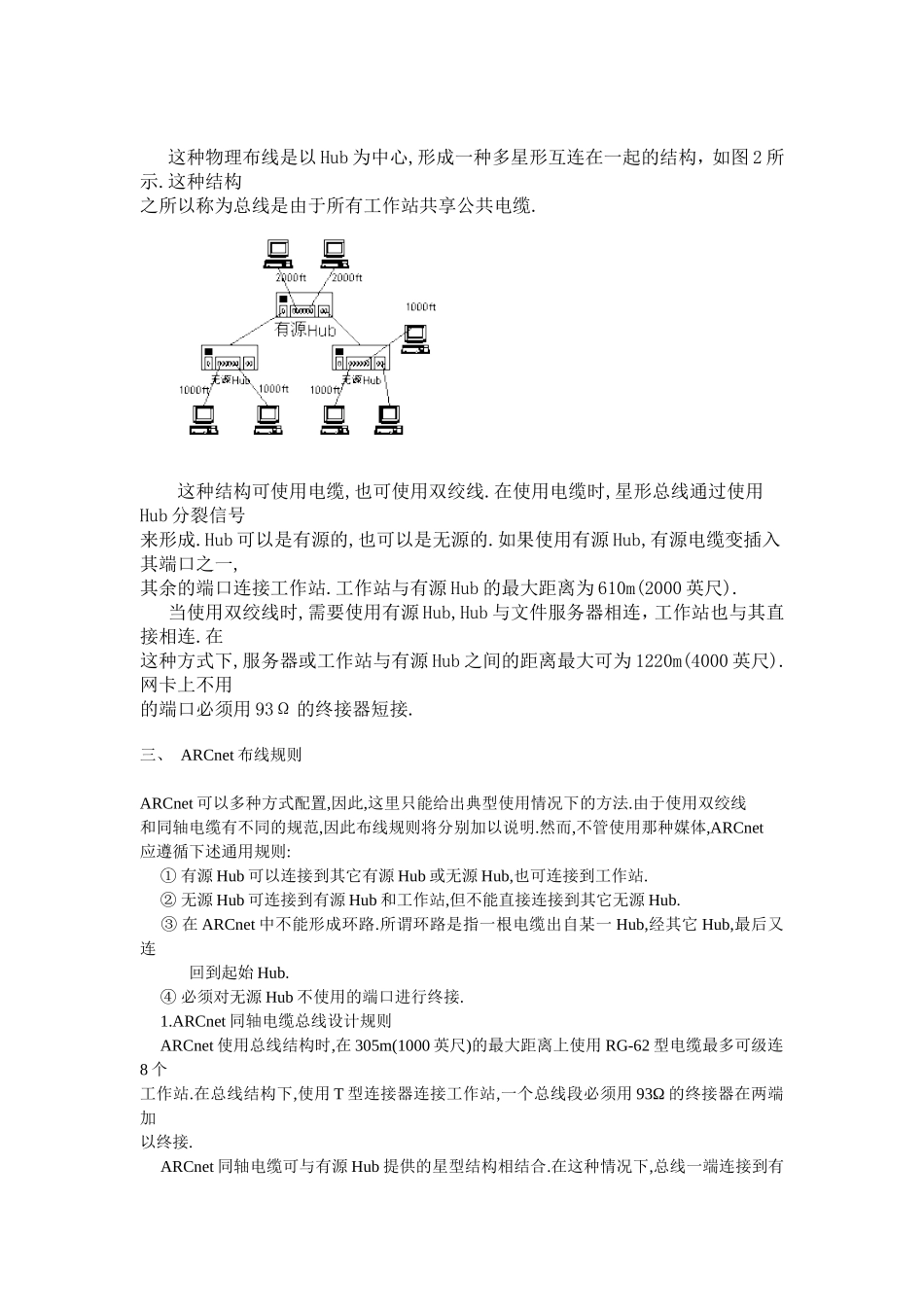

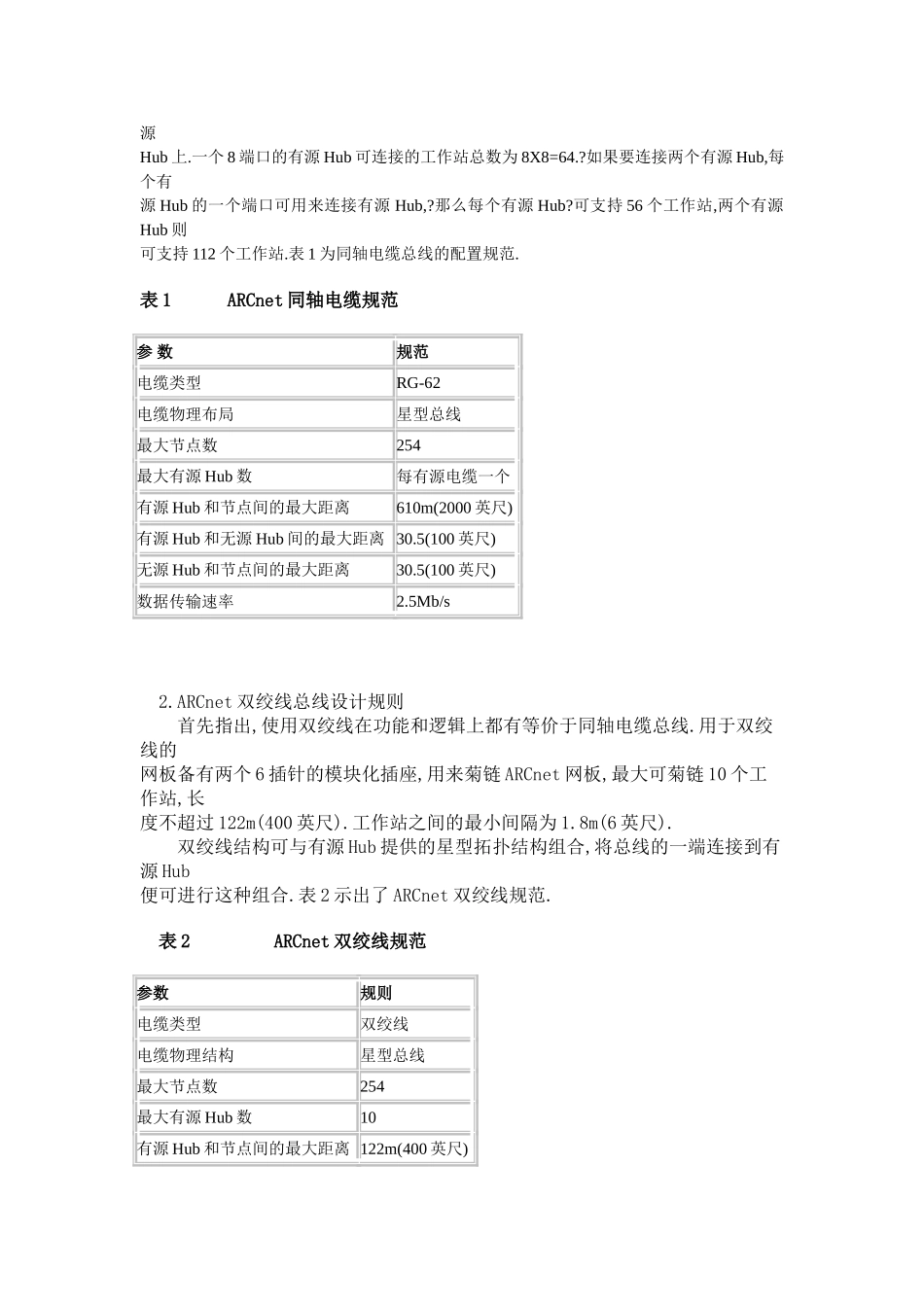

ＡＲＣｎｅｔARCnet是Datapoint公司1977年开发成功的一种局域网,目前仍具有较大的使用范围,并作为NetwareLAN的敷缆系统.ARCnet使用RG-62同轴电缆,而这种电缆刚好与IBM3270终端和IBM主机相连的电缆相同,所以这种网络在大量IBM机的使用基地得到广泛应用.ARCnet现在也可使用双绞线和光纤.新型的ARCnetplus速率已从原来的2.5Mb/s增加到100Mb/s(使用光纤时).这种网络使用的媒体访问法为令牌总线.ARCnet使用的媒体有同轴电缆和双绞线,它对双绞线要求较低,电话线中多余的双绞线便可作此用途,因为ARCnet仅需要一对线,而且数据速率较低.然而,最好不要使用这种方式,因为当你要升级到也使用双绞线的其它技术时会产生问题一、ARCnet的构件在构造ARCnet网络时,所用关键硬件设备有两种:其一是有源Hub,其二是无源Hub.所谓有源Hub是指一种设备,可对网络信号进行分裂信号加以分裂.它无放大功能,不需要电源,只是将信号加以分裂.正因为无放大功能,无源Hub的电缆长度远不如有源Hub.这是ARCnet网络构成时的主要构件.除Hub外,第二种构件是ARCnet网卡,通常能以同轴电缆和双绞线两种方式之一进行工作.当同轴电缆卡要联接到双绞线网络时,必须使用一种称作banlun的设备,这是一种小型设备,可将同轴电缆联接器转换为双绞线联接器.第三种构件是93Ω的终结器。使用同轴电缆时,任何不用的无源Hub端口或电缆都要用终端器终接;使用双绞线时,终接器插入位于电缆末端的网卡上.二、ARCnet的网络结构ARCnet布缆方式有两种:一种是总线型,另一种是星型总线型.下面分别介绍这两种类型的ARCnet.1.总线结构总线结构与Ethernet细缆方式相类似,如图1所示.ARCnet总线最大长度为305m,可联接的设备最多8个.设备与总线的联接通过T型联接器,该联接器的顶部与电缆相连,底部与网卡相连.电缆两端必须用93Ω的电阻终结.以上是使用同轴电缆的情况,如果使用双绞线,上述规定会有一定变化.在这种情况下使用菊链结构，即适合双绞线媒体的网卡有两个端口:一个用于连接服务器,另一个用于连接下一个PC机.如此级链时最多可连接10个PC机,双绞线最大距离不超过122m(400英尺).第一个网卡和第二个网卡都必须用93Ω终接器终接.2.星形总线结构这种物理布线是以Hub为中心,形成一种多星形互连在一起的结构，如图2所示.这种结构之所以称为总线是由于所有工作站共享公共电缆.这种结构可使用电缆,也可使用双绞线.在使用电缆时,星形总线通过使用Hub分裂信号来形成.Hub可以是有源的,也可以是无源的.如果使用有源Hub,有源电缆变插入其端口之一,其余的端口连接工作站.工作站与有源Hub的最大距离为610m(2000英尺).当使用双绞线时,需要使用有源Hub,Hub与文件服务器相连，工作站也与其直接相连.在这种方式下,服务器或工作站与有源Hub之间的距离最大可为1220m(4000英尺).网卡上不用的端口必须用93Ω的终接器短接.三、ARCnet布线规则ARCnet可以多种方式配置,因此,这里只能给出典型使用情况下的方法.由于使用双绞线和同轴电缆有不同的规范,因此布线规则将分别加以说明.然而,不管使用那种媒体,ARCnet应遵循下述通用规则:①有源Hub可以连接到其它有源Hub或无源Hub,也可连接到工作站.②无源Hub可连接到有源Hub和工作站,但不能直接连接到其它无源Hub.③在ARCnet中不能形成环路.所谓环路是指一根电缆出自某一Hub,经其它Hub,最后又连回到起始Hub.④必须对无源Hub不使用的端口进行终接.1.ARCnet同轴电缆总线设计规则ARCnet使用总线结构时,在305m(1000英尺)的最大距离上使用RG-62型电缆最多可级连8个工作站.在总线结构下,使用T型连接器连接工作站,一个总线段必须用93Ω的终接器在两端加以终接.ARCnet同轴电缆可与有源Hub提供的星型结构相结合.在这种情况下,总线一端连接到有源Hub上.一个8端口的有源Hub可连接的工作站总数为8X8=64.?如果要连接两个有源Hub,每个有源Hub的一个端口可用来连接有源Hub,?那么每个有源Hub?可支持56个工作站,两个有源Hub则可支持112个工作站.表1为同轴电缆总线的配置规范.表1ARCnet同轴电缆规范参数规范电缆类型RG-62电缆物理布局星型总线最大节点数254最大有源Hub数每有源电缆一个有源Hub和节点间的最大距离610m(2000英尺)有源Hub和无源Hub间的最大距离...
