CVGS-SD调节阀安装调试手册VIP免费

CVGS-SD调节阀安装调试手册_第1页
1/24

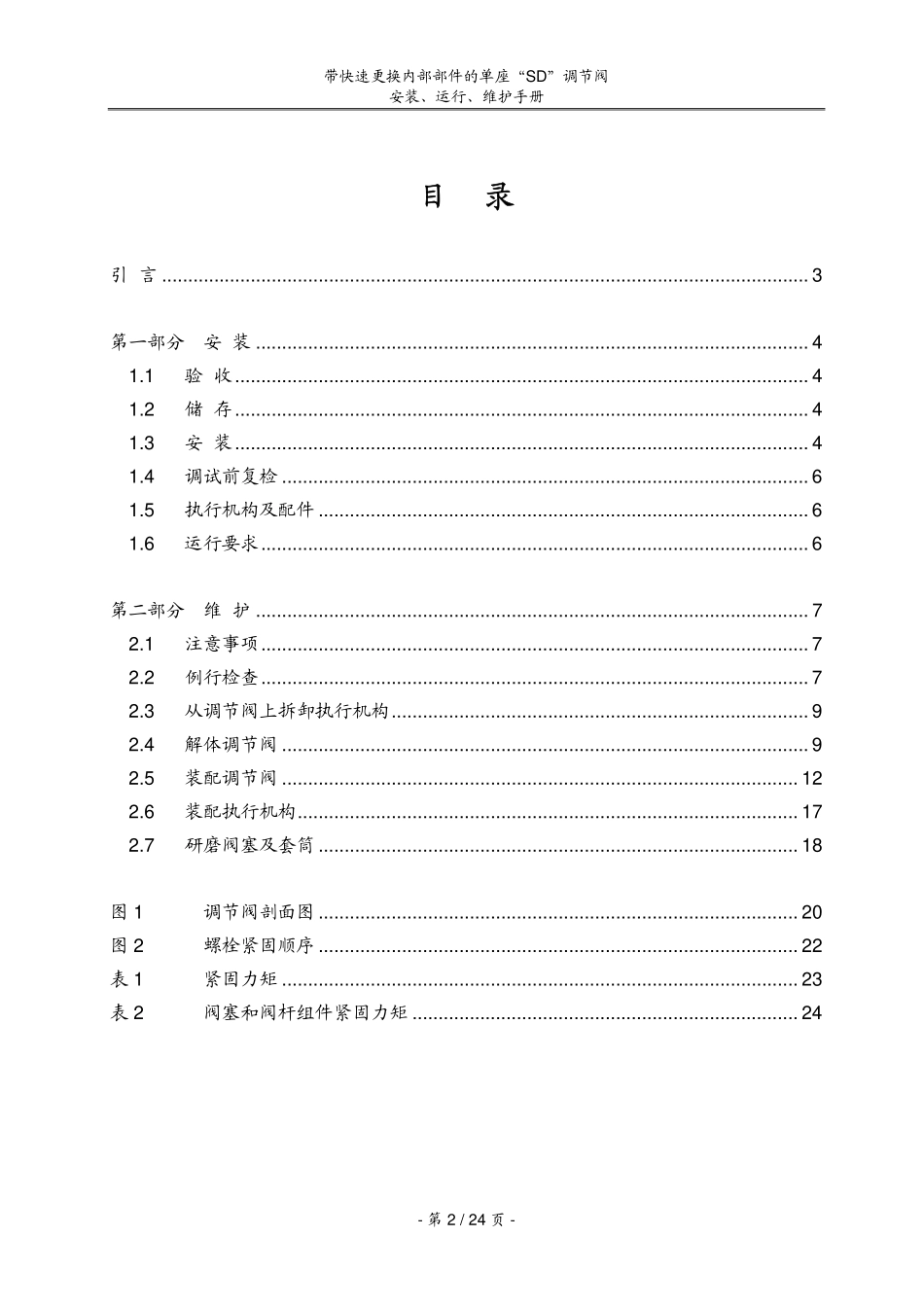

CVGS-SD调节阀安装调试手册_第2页
2/24
CVGS-SD调节阀安装调试手册_第3页
3/24
COPES-VULCAN带快速更换内部部件的单座“SD”调节阀安装、运行、维护使用说明书SINGLEWEB“SD”TYPECONTROLVALVEWITHQUICKCHANGETRIM带快速更换内部部件的单座“SD”调节阀安装、运行、维护手册-第2/24页-目录引言............................................................................................................................3第一部分安装..........................................................................................................41.1验收..............................................................................................................41.2储存..............................................................................................................41.3安装..............................................................................................................41.4调试前复检.....................................................................................................61.5执行机构及配件..............................................................................................61.6运行要求.........................................................................................................6第二部分维护..........................................................................................................72.1注意事项.........................................................................................................72.2例行检查.........................................................................................................72.3从调节阀上拆卸执行机构................................................................................92.4解体调节阀.....................................................................................................92.5装配调节阀...................................................................................................122.6装配执行机构................................................................................................172.7研磨阀塞及套筒............................................................................................18图1调节阀剖面图............................................................................................20图2螺栓紧固顺序............................................................................................22表1紧固力矩...................................................................................................23表2阀塞和阀杆组件紧固力矩..........................................................................24带快速更换内部部件的单座“SD”调节阀安装、运行、维护手册-第3/24页-引言SD型调节阀是用于高温高压工况下的调节阀,其尺寸范围为3/4”、1”、1.5”、2”、3”、6”、8”、10”、12”、14”和16”(20mm、25mm、40mm、50mm、80mm、150mm、200mm、250mm和300mm、350mm、400mm),ANSI压力磅级由150磅级到2500磅级。每个阀门由几个分项组件组成。例如在图一中,阀体组件包含阀体〔1〕、阀盖螺栓〔13〕及阀盖螺母〔14〕和阀盖/阀体密封垫圈〔15〕。阀盖组件包含阀盖〔2〕、盘根螺栓及螺母〔11〕和〔12〕,及根据阀门与执行机构的几种不同连接方式所需要配备的零件:压块连接包含压块〔22〕及内六角螺栓〔23〕;螺杆连接包含螺纹环〔32〕;螺栓连接包含螺栓〔33〕和螺母〔34〕。盘根组件包含支撑环〔7〕、盘根〔8〕、盘根压盖或盖圈〔9〕及盘根紧固件〔10〕组成。如果采用双盘根自然就包含两套盘根〔8〕及一个隔离套环〔24〕。阀塞组件的构成取决于种类及尺寸,阀塞有平衡及非平衡式之分,尺寸有全尺寸及变径之分...
