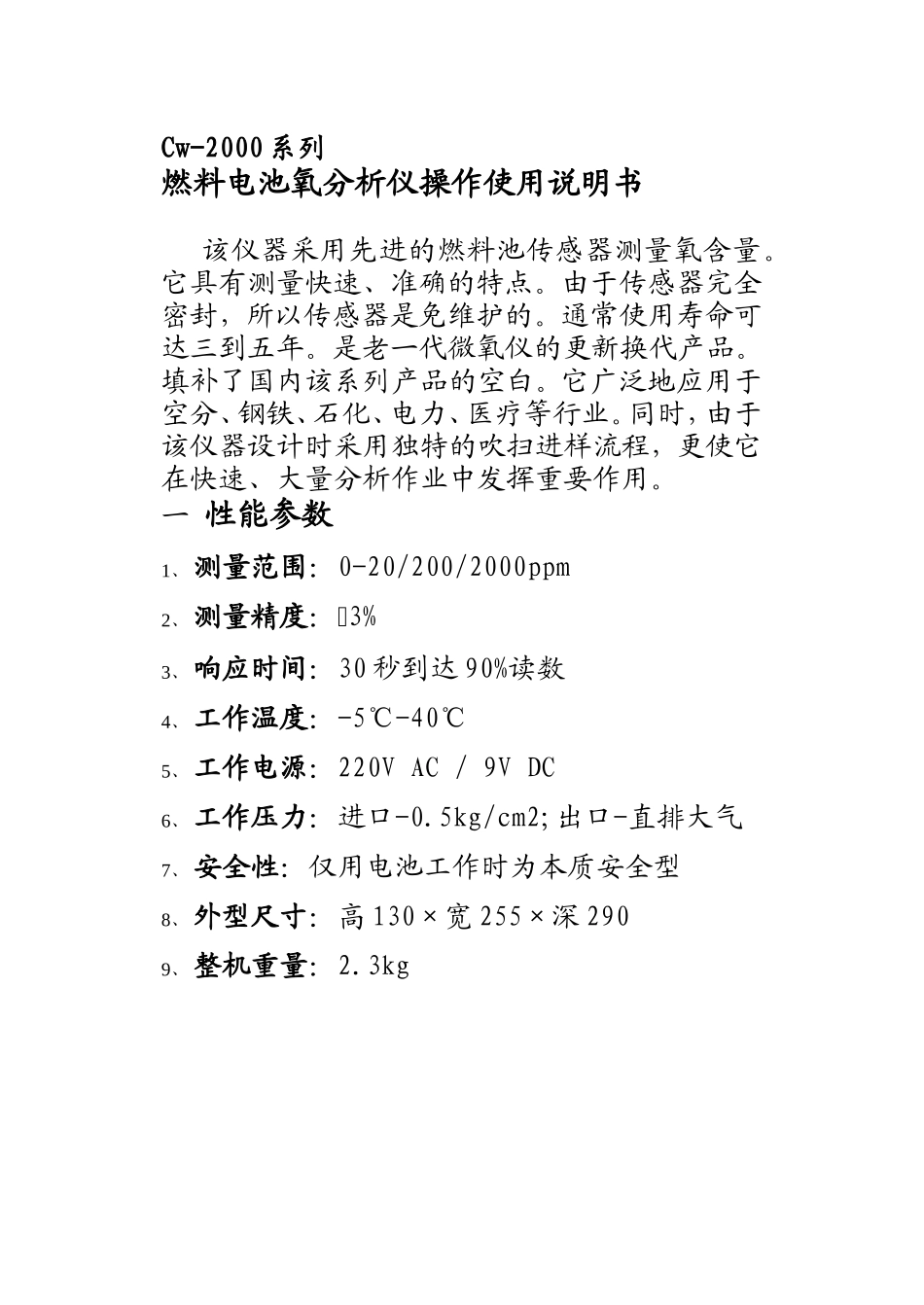

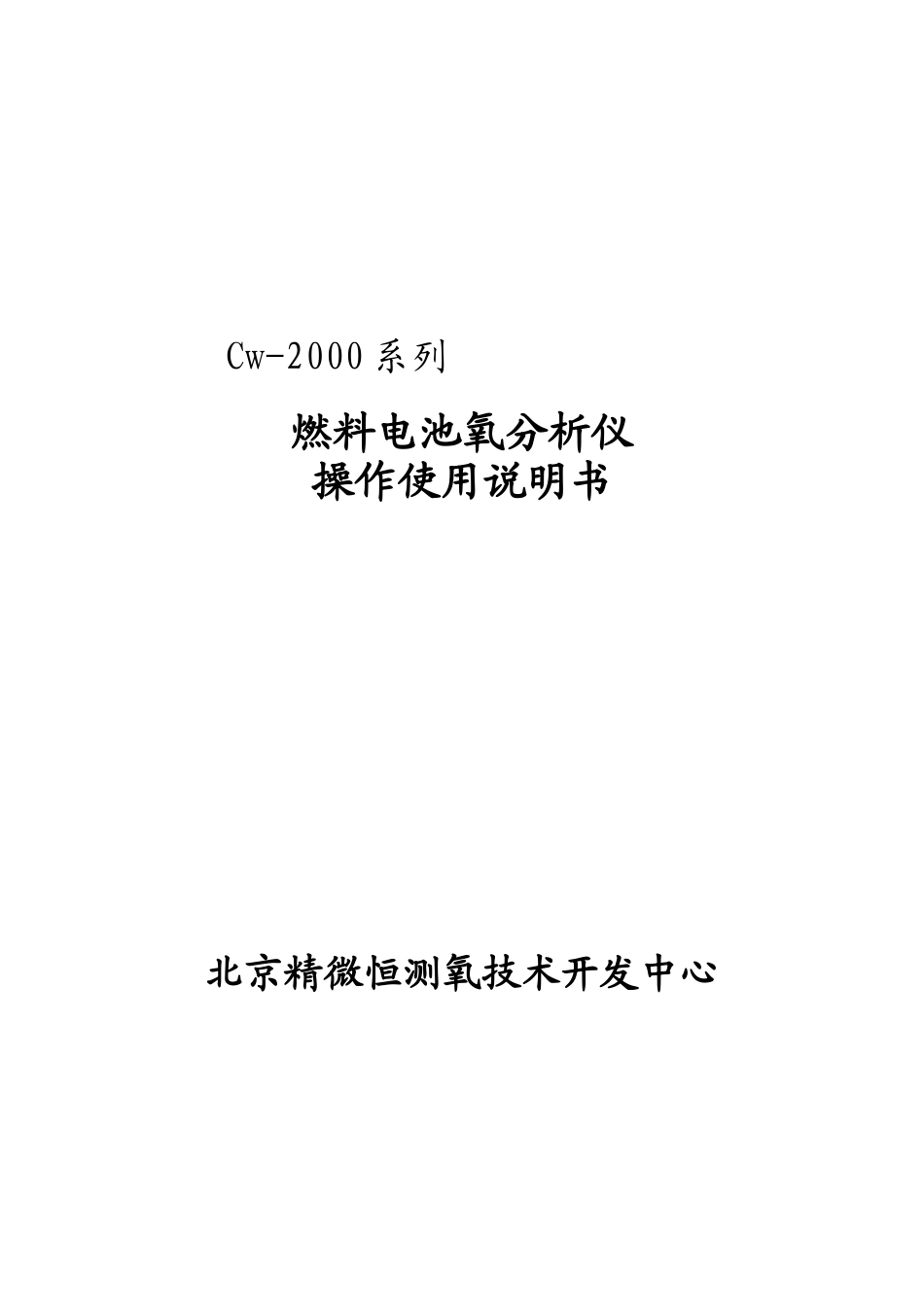

Cw-2000系列燃料电池氧分析仪操作使用说明书北京精微恒测氧技术开发中心Cw-2000系列燃料电池氧分析仪操作使用说明书该仪器采用先进的燃料池传感器测量氧含量。它具有测量快速、准确的特点。由于传感器完全密封，所以传感器是免维护的。通常使用寿命可达三到五年。是老一代微氧仪的更新换代产品。填补了国内该系列产品的空白。它广泛地应用于空分、钢铁、石化、电力、医疗等行业。同时，由于该仪器设计时采用独特的吹扫进样流程，更使它在快速、大量分析作业中发挥重要作用。一性能参数1、测量范围：0-20/200/2000ppm2、测量精度：3%3、响应时间：30秒到达90%读数4、工作温度：-5℃-40℃5、工作电源：220VAC/9VDC6、工作压力：进口-0.5kg/cm2;出口-直排大气7、安全性：仅用电池工作时为本质安全型8、外型尺寸：高130×宽255×深2909、整机重量：2.3kg二工作原理采用完全密封的燃料池氧传感器是当前国际上最先进的测氧方法之一。燃料池氧传感器是由高活性的氧电极和铅电极构成，浸没在KOH的溶液中。在阴极氧被还原成氢氧根离子，而在阳极铅被氧化。O2+2H2O+4e4OH2Pb+4OH2Pb(OH)2+4eKOH溶液与外界有一层高分子薄膜隔开，样气不直接进入传感器，因而溶液与铅电极不需定期清洗或更换。样气中的氧分子通过高分子薄膜扩散到氧电极中进行电化学反应，电化学反应中产生的电流决定于扩散到氧电极的氧分子数，而氧的扩散速率又正比于样气中的氧含量，这样，该传感器输出信号大小只与样气中的氧含量相关，而与通过传感器的气体总量无关。通过外部电路的连接，反应中的电荷转移即电流的大小与参加反应的氧成正比例关系。采用此方法进行测氧，可以不受被测气体中还原性气体的影响，免去了许多的样气处理系统。它比老式“金网-铅”原电池测氧更快速，不需要漫长的开机吹除过程，“金网-铅”原电池样气直接进入溶液中，导致仪器的维护量很大，而燃料电池法样气不直接进入溶液中，传感器可以非常稳定可靠的工作很长时间。事实上，燃料电池氧传感器是完全免维护的。三使用方法3.1仪器介绍本所研制的燃料电池氧分析仪是较精密的仪器，凡即将使用本仪器的专业人士，请先仔细阅读完说明书。在仪器的前面板上有电源选择开关，量程选择开关，电源指示灯，充电指示灯，校正旋钮，液晶显示屏，气体流量计，四通阀等部件。电源选择开关：OFF电源关闭DC内部充电电池工作方式AC交流电源工作方式CHAR.充电方式量程选择开关：%测量%级含量氧气（有仪器不能使用该挡）20000-2000PPM2000-200PPM200-20PPM电源指示灯：当仪器接上220V电源时指示灯即亮校正旋钮：校正仪器时使用，校好后用卡锁卡好，一般三个月校正一次。液晶显示屏：显示当前的氧含量。流量计：当前气体流量。测量时，一般控制在500ml-800ml/min之间，吹扫时，气流量可以大一些。四通阀：打在吹扫位置时，样气流经旁路，同时将管道内的空气吹除干净。打在进样位置时，样气流经传感器，进行测量。仪器非工作状态下，要将四通阀达到吹扫位置，避免空气进入传感器，严重消耗传感器。在仪器的后面板上有电源、进气口、出气口等部件。电源：220V10%交流电源进口：3标准接头，橡胶圈或金属卡套密封出口：3标准接头，橡胶圈或金属卡套密封3.2仪器校准打开仪器电源，量程开关置于200PPM档，通常仪器读数小于50PPM，仪器出厂时均仔细校准过，如果用于氮气中的微量氧分析，可直接使用，除非第一次使用时间与仪器出厂日期相隔一个月以上。我们根据本仪器的特点推荐您订购标准气时，氧浓度约为50PPM。用不锈钢管或紫铜管将仪器与标准气连接好，（注意一定不要用橡胶等软管连接）开始吹扫管路；气体流量控制在500ml/min左右，如果您初次接触这项工作，为了准确而快速的校准仪器，建议您使用一个死体积很小的取样阀与标准气瓶相连，同时吹扫时间不低于10分钟。吹扫完成后即可开始进样。先将流量调稳，后切换四通阀至进样位置。此时可观察到液晶屏上读数的变化，待读数基本稳定后，打开校准旋钮卡锁，旋转校准旋钮，使读数符合标准。继续观察一段时间，确定校对准确后，锁紧卡锁，先切换四通阀至吹扫位置，后切断气源。仪器校准工作即告完成。3.3测量...
