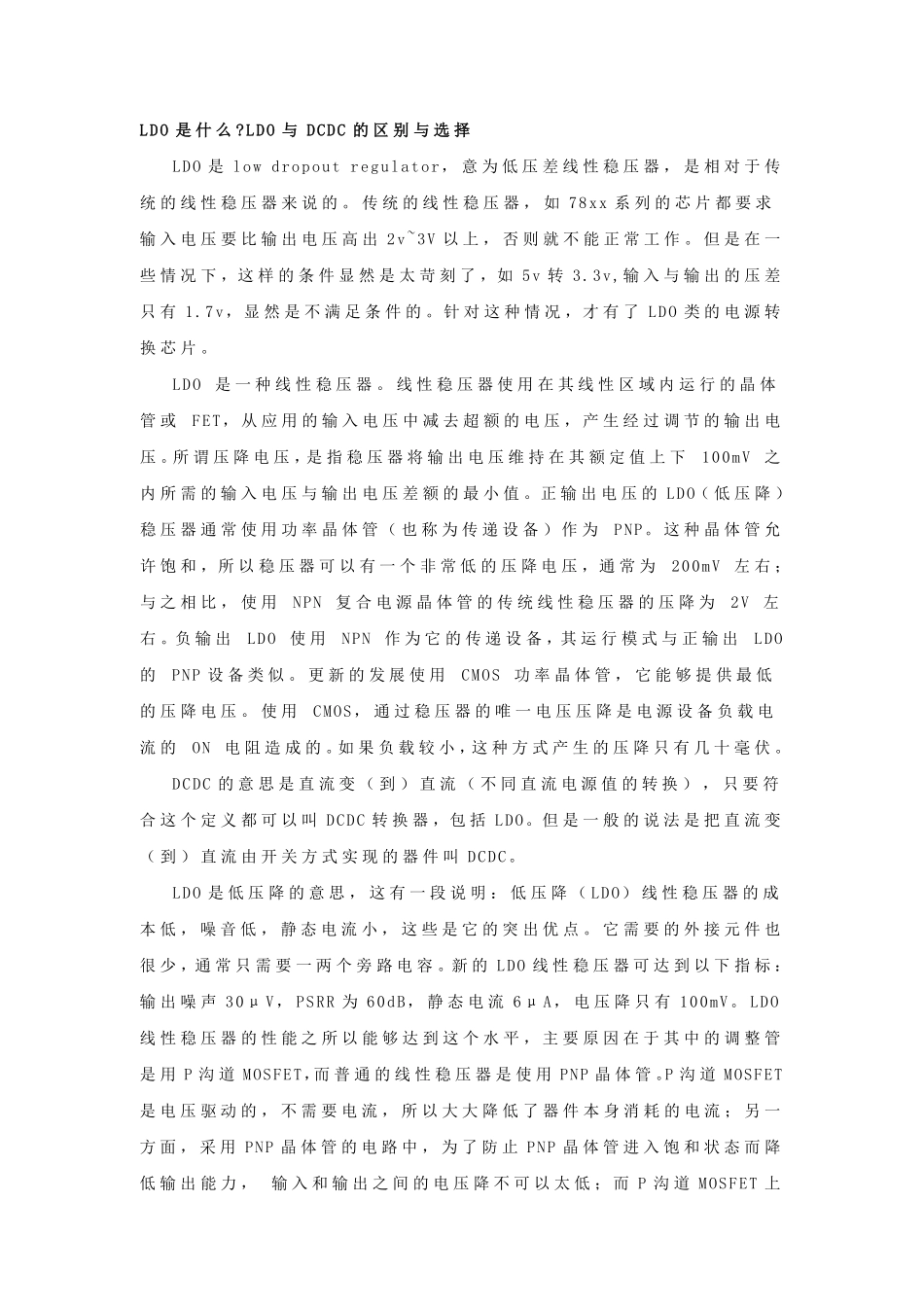

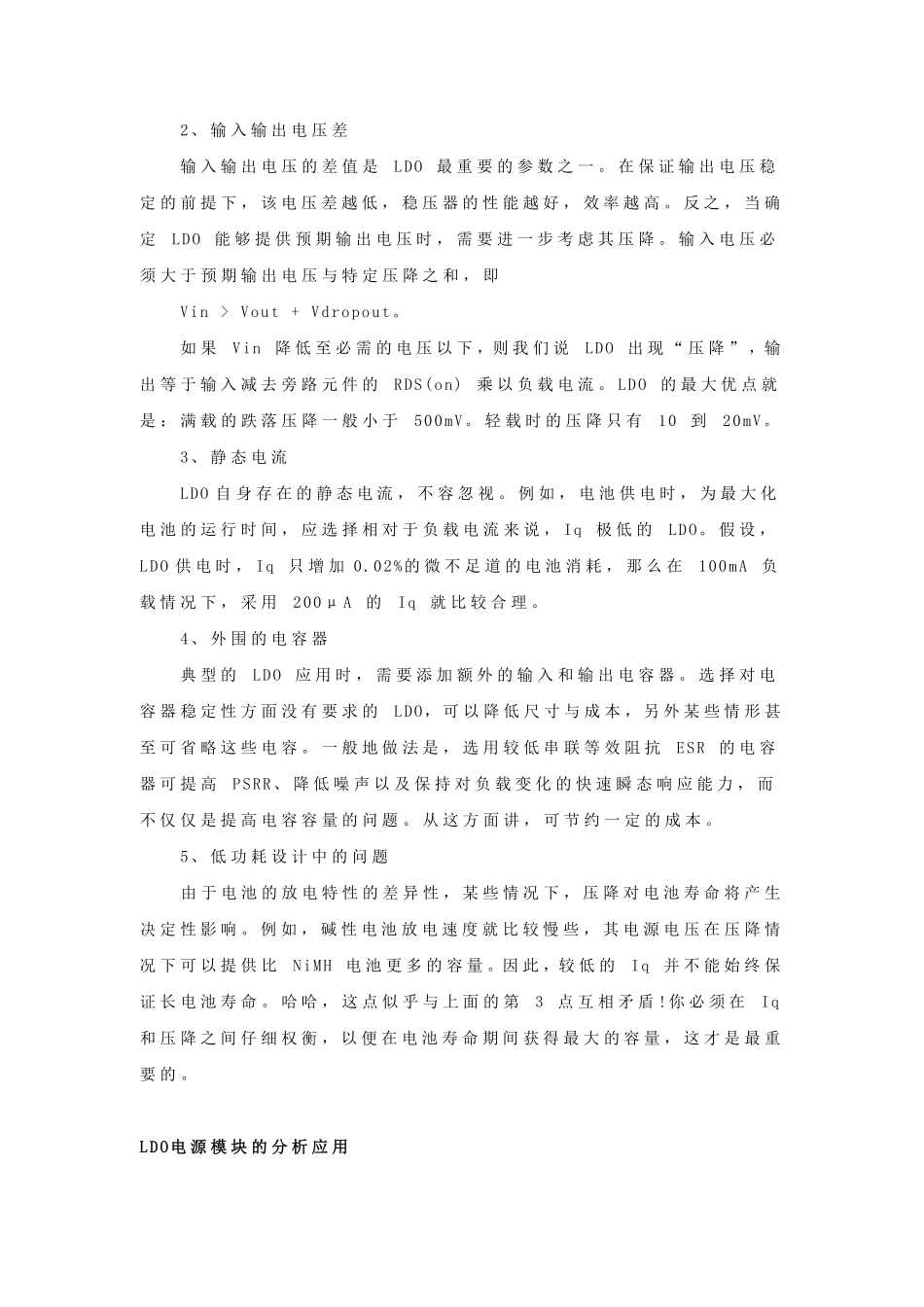

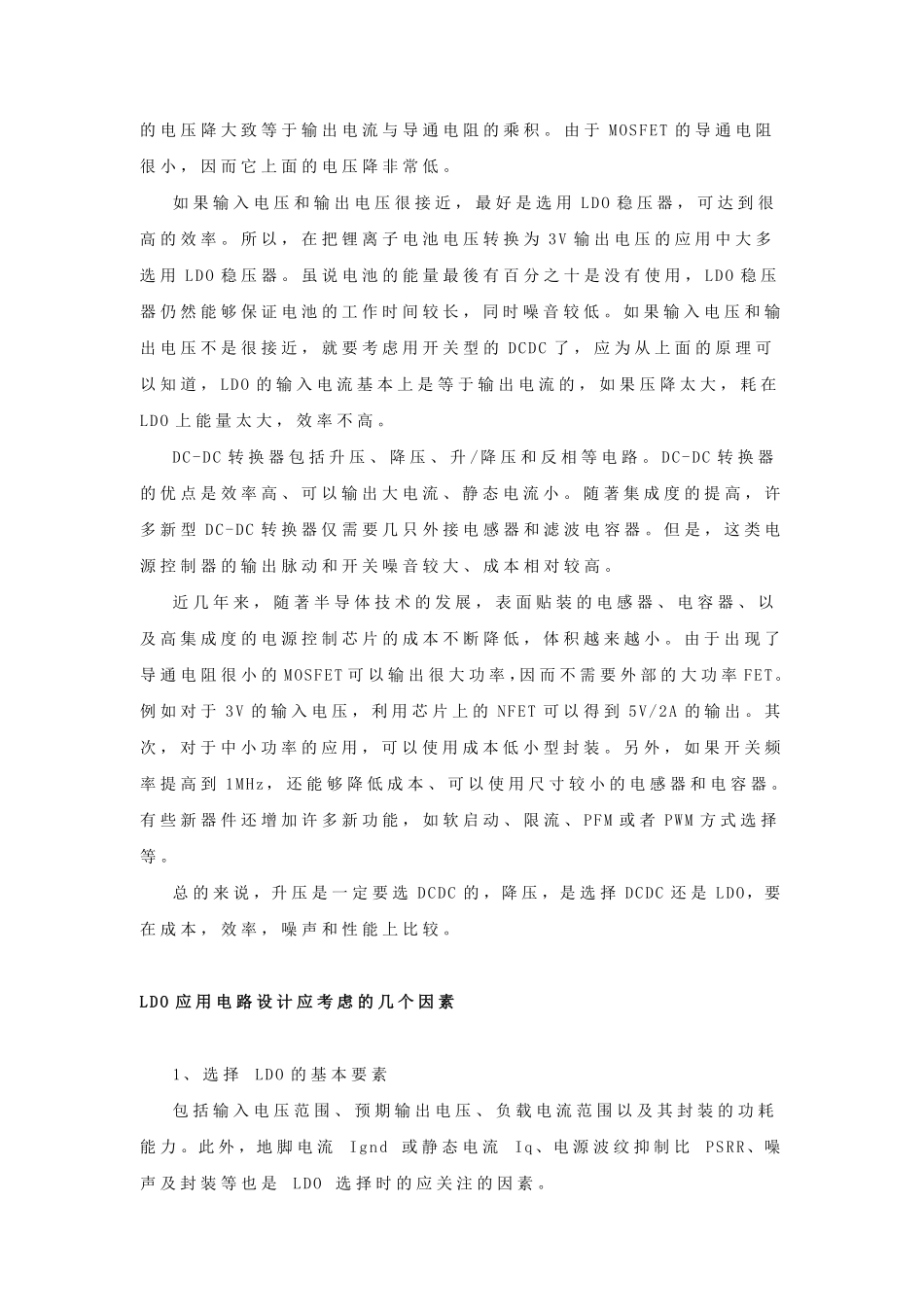

LDO是什么?LDO与DCDC的区别与选择LDO是lowdropoutregulator，意为低压差线性稳压器，是相对于传统的线性稳压器来说的。传统的线性稳压器，如78xx系列的芯片都要求输入电压要比输出电压高出2v~3V以上，否则就不能正常工作。但是在一些情况下，这样的条件显然是太苛刻了，如5v转3.3v,输入与输出的压差只有1.7v，显然是不满足条件的。针对这种情况，才有了LDO类的电源转换芯片。LDO是一种线性稳压器。线性稳压器使用在其线性区域内运行的晶体管或FET，从应用的输入电压中减去超额的电压，产生经过调节的输出电压。所谓压降电压，是指稳压器将输出电压维持在其额定值上下100mV之内所需的输入电压与输出电压差额的最小值。正输出电压的LDO（低压降）稳压器通常使用功率晶体管（也称为传递设备）作为PNP。这种晶体管允许饱和，所以稳压器可以有一个非常低的压降电压，通常为200mV左右；与之相比，使用NPN复合电源晶体管的传统线性稳压器的压降为2V左右。负输出LDO使用NPN作为它的传递设备，其运行模式与正输出LDO的PNP设备类似。更新的发展使用CMOS功率晶体管，它能够提供最低的压降电压。使用CMOS，通过稳压器的唯一电压压降是电源设备负载电流的ON电阻造成的。如果负载较小，这种方式产生的压降只有几十毫伏。DCDC的意思是直流变（到）直流（不同直流电源值的转换），只要符合这个定义都可以叫DCDC转换器，包括LDO。但是一般的说法是把直流变（到）直流由开关方式实现的器件叫DCDC。LDO是低压降的意思，这有一段说明：低压降（LDO）线性稳压器的成本低，噪音低，静态电流小，这些是它的突出优点。它需要的外接元件也很少，通常只需要一两个旁路电容。新的LDO线性稳压器可达到以下指标：输出噪声30μV，PSRR为60dB，静态电流6μA，电压降只有100mV。LDO线性稳压器的性能之所以能够达到这个水平，主要原因在于其中的调整管是用P沟道MOSFET，而普通的线性稳压器是使用PNP晶体管。P沟道MOSFET是电压驱动的，不需要电流，所以大大降低了器件本身消耗的电流；另一方面，采用PNP晶体管的电路中，为了防止PNP晶体管进入饱和状态而降低输出能力，输入和输出之间的电压降不可以太低；而P沟道MOSFET上的电压降大致等于输出电流与导通电阻的乘积。由于MOSFET的导通电阻很小，因而它上面的电压降非常低。如果输入电压和输出电压很接近，最好是选用LDO稳压器，可达到很高的效率。所以，在把锂离子电池电压转换为3V输出电压的应用中大多选用LDO稳压器。虽说电池的能量最後有百分之十是没有使用，LDO稳压器仍然能够保证电池的工作时间较长，同时噪音较低。如果输入电压和输出电压不是很接近，就要考虑用开关型的DCDC了，应为从上面的原理可以知道，LDO的输入电流基本上是等于输出电流的，如果压降太大，耗在LDO上能量太大，效率不高。DC-DC转换器包括升压、降压、升/降压和反相等电路。DC-DC转换器的优点是效率高、可以输出大电流、静态电流小。随著集成度的提高，许多新型DC-DC转换器仅需要几只外接电感器和滤波电容器。但是，这类电源控制器的输出脉动和开关噪音较大、成本相对较高。近几年来，随著半导体技术的发展，表面贴装的电感器、电容器、以及高集成度的电源控制芯片的成本不断降低，体积越来越小。由于出现了导通电阻很小的MOSFET可以输出很大功率，因而不需要外部的大功率FET。例如对于3V的输入电压，利用芯片上的NFET可以得到5V/2A的输出。其次，对于中小功率的应用，可以使用成本低小型封装。另外，如果开关频率提高到1MHz，还能够降低成本、可以使用尺寸较小的电感器和电容器。有些新器件还增加许多新功能，如软启动、限流、PFM或者PWM方式选择等。总的来说，升压是一定要选DCDC的，降压，是选择DCDC还是LDO，要在成本，效率，噪声和性能上比较。LDO应用电路设计应考虑的几个因素1、选择LDO的基本要素包括输入电压范围、预期输出电压、负载电流范围以及其封装的功耗能力。此外，地脚电流Ignd或静态电流Iq、电源波纹抑制比PSRR、噪声及封装等也是LDO选择时的应关注的因素。2、输入输出电压差输入输出电压的差值是LDO最重要的参数之一。在保证输出电压稳定的前提下，该电压差越低，稳压器的...
