场效应管D与S极能否随意互换?VIP免费

场效应管D与S极能否随意互换?_第1页
1/8
场效应管D与S极能否随意互换?_第2页
2/8
场效应管D与S极能否随意互换?_第3页
3/8

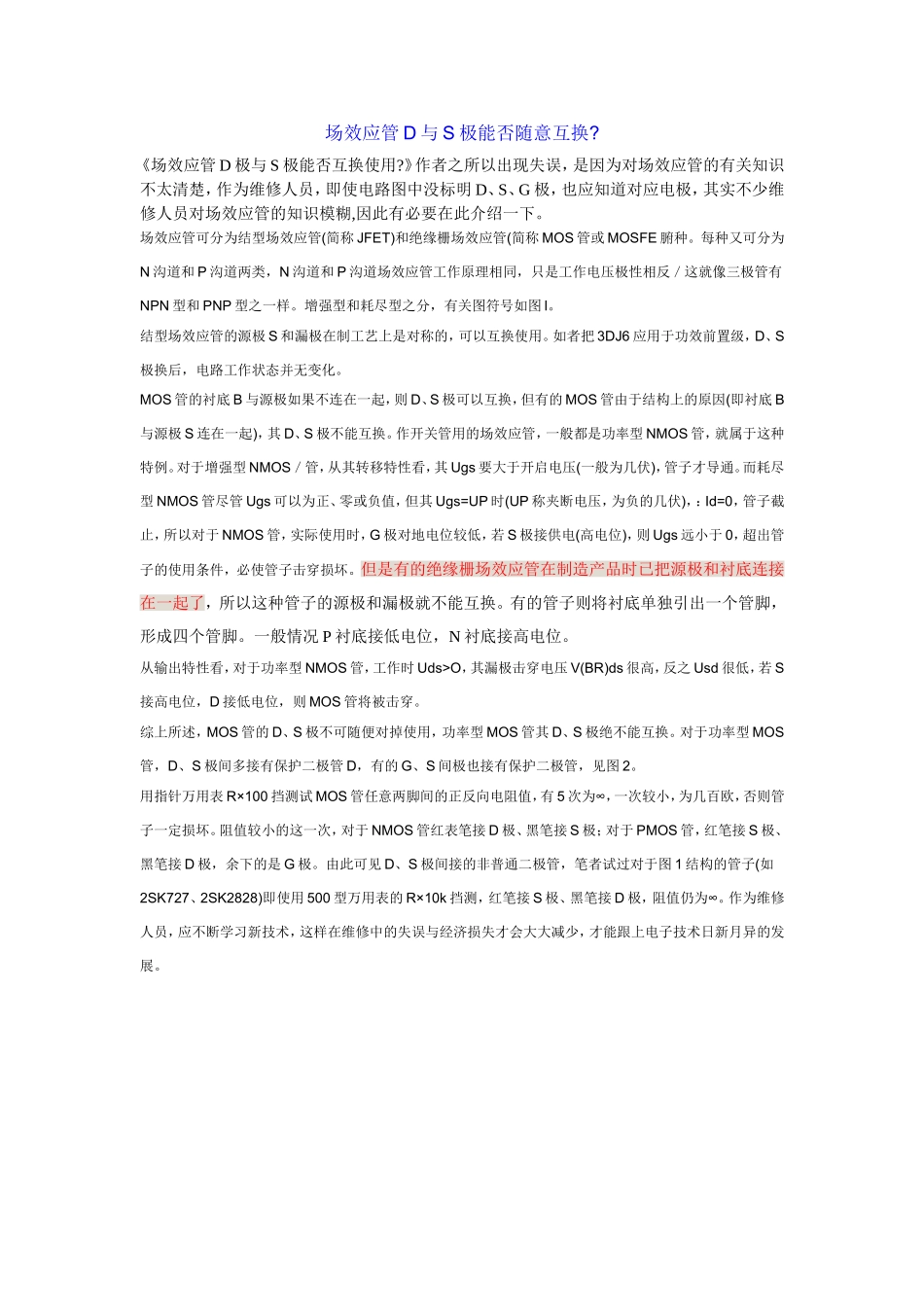

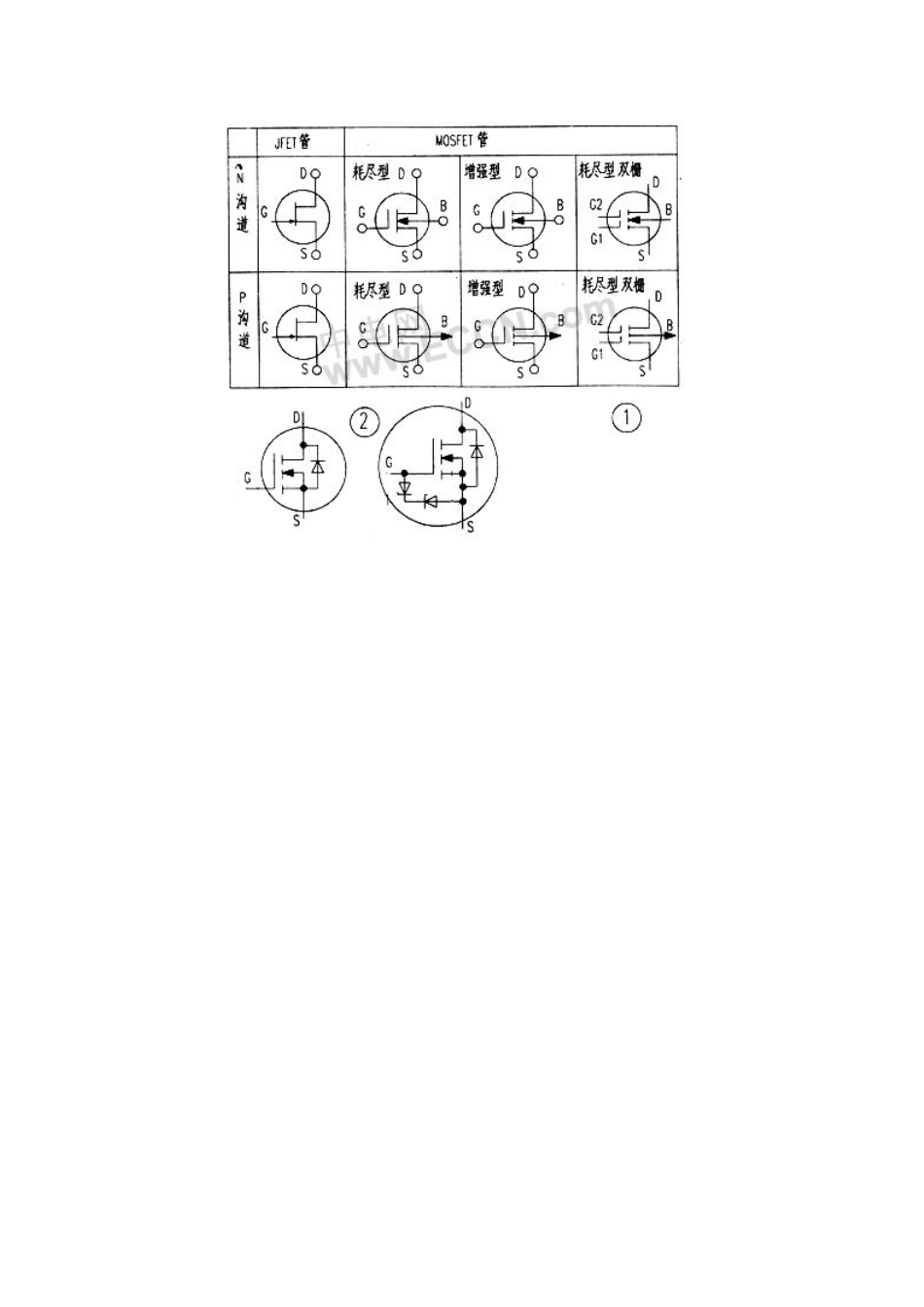

场效应管D与S极能否随意互换?《场效应管D极与S极能否互换使用?》作者之所以出现失误,是因为对场效应管的有关知识不太清楚,作为维修人员,即使电路图中没标明D、S、G极,也应知道对应电极,其实不少维修人员对场效应管的知识模糊,因此有必要在此介绍一下。场效应管可分为结型场效应管(简称JFET)和绝缘栅场效应管(简称MOS管或MOSFE腑种。每种又可分为N沟道和P沟道两类,N沟道和P沟道场效应管工作原理相同,只是工作电压极性相反/这就像三极管有NPN型和PNP型之一样。增强型和耗尽型之分,有关图符号如图l。结型场效应管的源极S和漏极在制工艺上是对称的,可以互换使用。如者把3DJ6应用于功效前置级,D、S极换后,电路工作状态并无变化。MOS管的衬底B与源极如果不连在一起,则D、S极可以互换,但有的MOS管由于结构上的原因(即衬底B与源极S连在一起),其D、S极不能互换。作开关管用的场效应管,一般都是功率型NMOS管,就属于这种特例。对于增强型NMOS/管,从其转移特性看,其Ugs要大于开启电压(一般为几伏),管子才导通。而耗尽型NMOS管尽管Ugs可以为正、零或负值,但其Ugs=UP时(UP称夹断电压,为负的几伏),:Id=0,管子截止,所以对于NMOS管,实际使用时,G极对地电位较低,若S极接供电(高电位),则Ugs远小于0,超出管子的使用条件,必使管子击穿损坏。但是有的绝缘栅场效应管在制造产品时已把源极和衬底连接在一起了,所以这种管子的源极和漏极就不能互换。有的管子则将衬底单独引出一个管脚,形成四个管脚。一般情况P衬底接低电位,N衬底接高电位。从输出特性看,对于功率型NMOS管,工作时Uds>O,其漏极击穿电压V(BR)ds很高,反之Usd很低,若S接高电位,D接低电位,则MOS管将被击穿。综上所述,MOS管的D、S极不可随便对掉使用,功率型MOS管其D、S极绝不能互换。对于功率型MOS管,D、S极间多接有保护二极管D,有的G、S间极也接有保护二极管,见图2。用指针万用表R×100挡测试MOS管任意两脚间的正反向电阻值,有5次为∞,一次较小,为几百欧,否则管子一定损坏。阻值较小的这一次,对于NMOS管红表笔接D极、黑笔接S极;对于PMOS管,红笔接S极、黑笔接D极,余下的是G极。由此可见D、S极间接的非普通二极管,笔者试过对于图1结构的管子(如2SK727、2SK2828)即使用500型万用表的R×10k挡测,红笔接S极、黑笔接D极,阻值仍为∞。作为维修人员,应不断学习新技术,这样在维修中的失误与经济损失才会大大减少,才能跟上电子技术日新月异的发展。BJT的开关工作原理:形象记忆法:对三极管放大作用的理解,切记一点:能量不会无缘无故的产生,所以,三极管一定不会产生能量。它只是把电源的能量转换成信号的能量罢了。但三极管厉害的地方在于:它可以通过小电流控制大电流。假设三极管是个大坝,这个大坝奇怪的地方是,有两个阀门,一个大阀门,一个小阀门。小阀门可以用人力打开,大阀门很重,人力是打不开的,只能通过小阀门的水力打开。所以,平常的工作流程便是,每当放水的时候,人们就打开小阀门,很小的水流涓涓流出,这涓涓细流冲击大阀门的开关,大阀门随之打开,汹涌的江水滔滔流下。如果不停地改变小阀门开启的大小,那么大阀门也相应地不停改变,假若能严格地按比例改变,那么,完美的控制就完成了。在这里,Ube就是小水流,Uce就是大水流,人就是输入信号。当然,如果把水流比为电流的话,会更确切,因为三极管毕竟是一个电流控制元件。如果水流处于可调节的状态,这种情况就是三极管中的线性放大区。如果那个小的阀门开启的还不够,不能打开大阀门,这种情况就是三极管中的截止区。如果小的阀门开启的太大了,以至于大阀门里放出的水流已经到了它极限的流量,这种情况就是三极管中的饱和区。但是你关小小阀门的话,可以让三极管工作状态从饱和区返回到线性区。如果有水流存在一个水库中,水位太高(相应与Uce太大),导致不开阀门江水就自己冲开了,这就是二极管的反向击穿。PN结的击穿又有热击穿和电击穿。当反向电流和反向电压的乘积超过PN结容许的耗散功率,直至PN结过热而烧毁,这种现象就是热击穿。电击穿的过程是可逆的,当加在PN结两端的反向电压降低后,管子仍可以恢...
