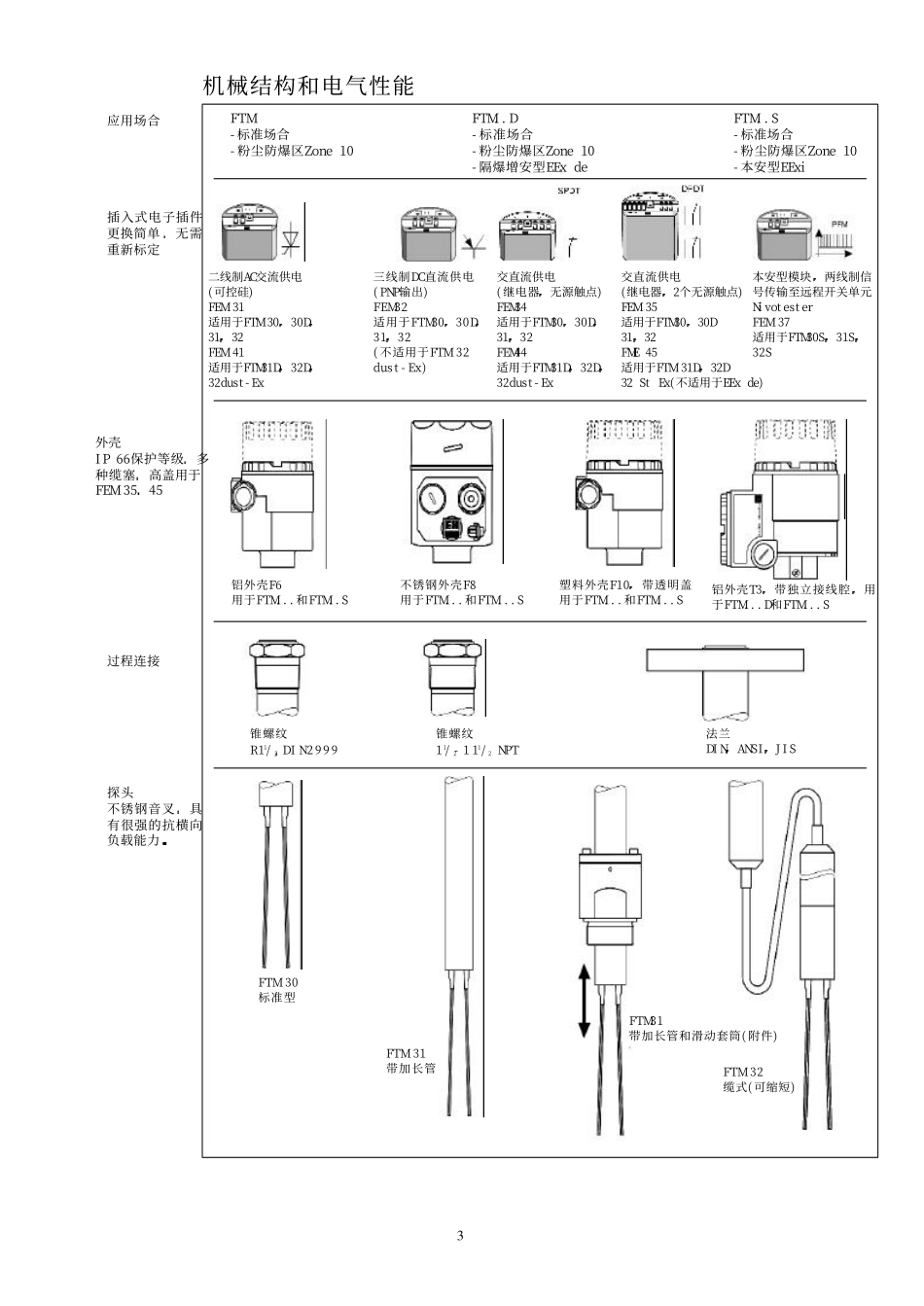

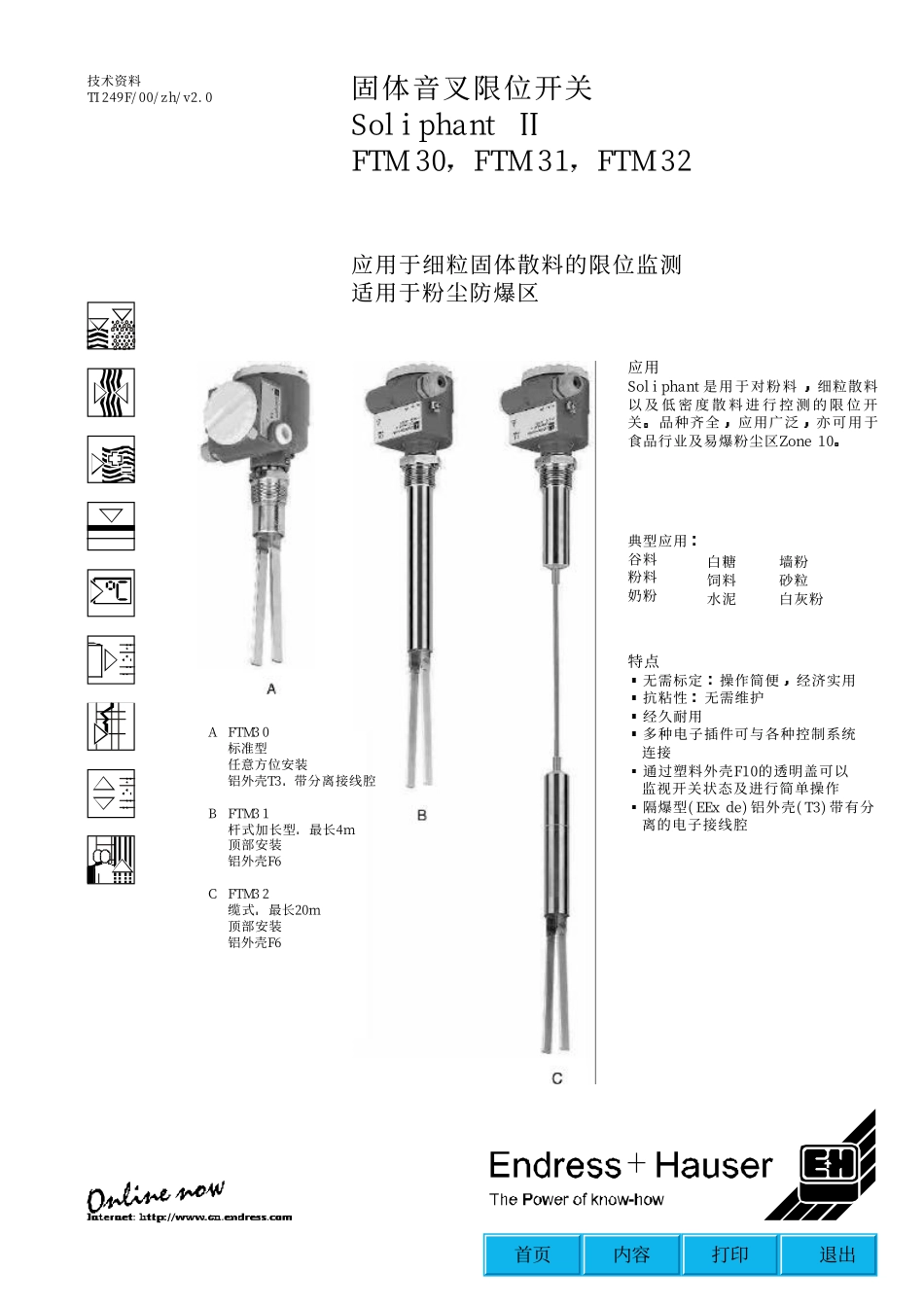

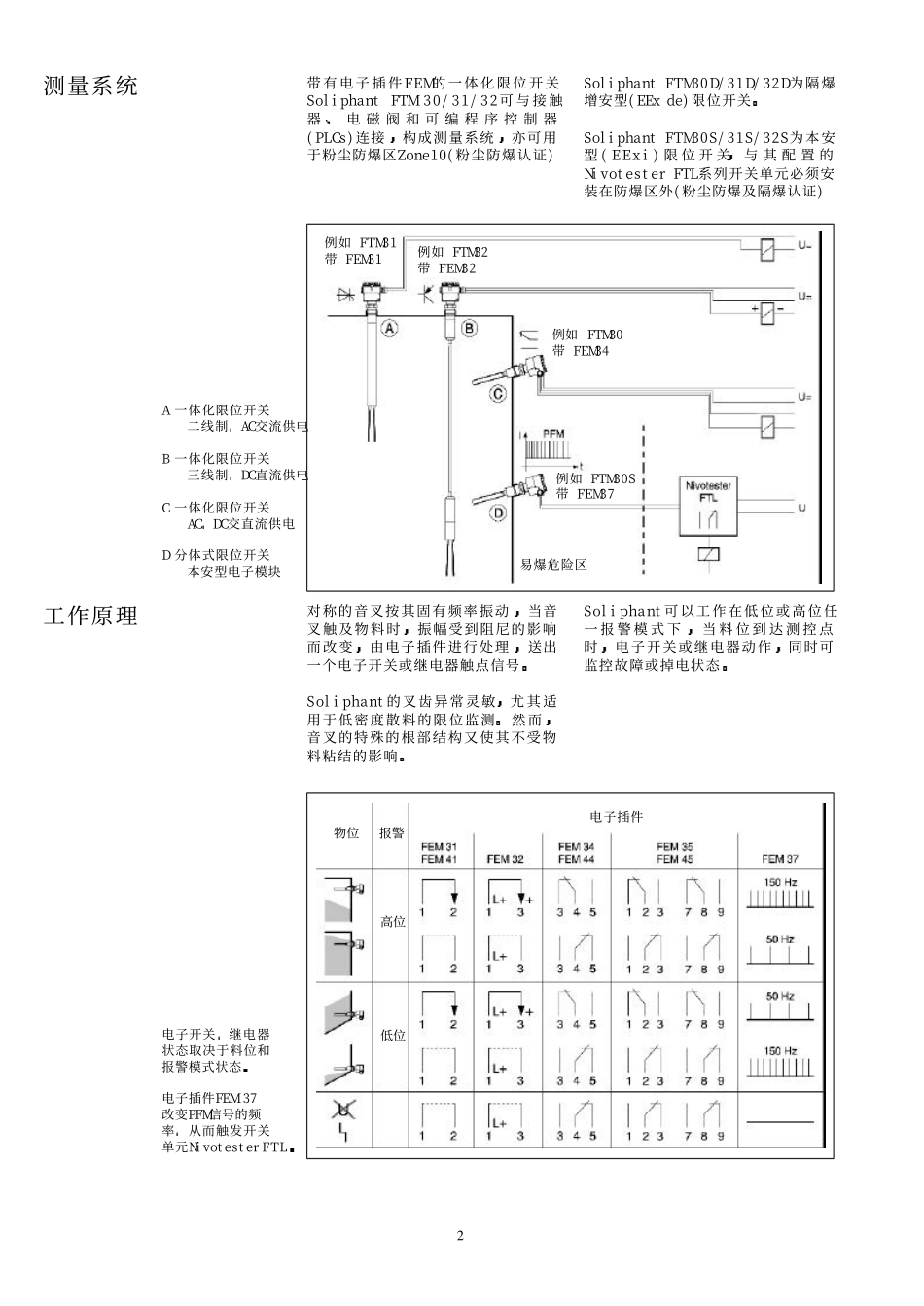

应用Soliphant是用于对粉料细粒散料以及低密度散料进行控测的限位开关品种齐全应用广泛亦可用于食品行业及易爆粉尘区Zone10技术资料TI249F/00/zh/v2.0固体音叉限位开关SoliphantFTM30FTM31FTM32应用于细粒固体散料的限位监测适用于粉尘防爆区典型应用谷料粉料奶粉特点无需标定操作简便经济实用抗粘性无需维护经久耐用多种电子插件可与各种控制系统连接通过塑料外壳F10的透明盖可以监视开关状态及进行简单操作隔爆型(EExde)铝外壳(T3)带有分离的电子接线腔白糖饲料水泥墙粉砂粒白灰粉AFTM30标准型任意方位安装铝外壳T3带分离接线腔BFTM31杆式加长型最长4m顶部安装铝外壳F6CFTM32缆式最长20m顶部安装铝外壳F6首页内容打印退出2测量系统工作原理A一体化限位开关二线制AC交流供电B一体化限位开关三线制DC直流供电C一体化限位开关ACDC交直流供电D分体式限位开关本安型电子模块电子开关继电器状态取决于料位和报警模式状态电子插件FEM37改变PFM信号的频率从而触发开关单元NivotesterFTL带有电子插件FEM的一体化限位开关SoliphantFTM30/31/32可与接触器电磁阀和可编程序控制器(PLCs)连接构成测量系统亦可用于粉尘防爆区Zone10(粉尘防爆认证)对称的音叉按其固有频率振动当音叉触及物料时振幅受到阻尼的影响而改变由电子插件进行处理送出一个电子开关或继电器触点信号Soliphant的叉齿异常灵敏尤其适用于低密度散料的限位监测然而音叉的特殊的根部结构又使其不受物料粘结的影响SoliphantFTM30D/31D/32D为隔爆增安型(EExde)限位开关SoliphantFTM30S/31S/32S为本安型(EExi)限位开关与其配置的NivotesterFTL系列开关单元必须安装在防爆区外(粉尘防爆及隔爆认证)Soliphant可以工作在低位或高位任一报警模式下当料位到达测控点时电子开关或继电器动作同时可监控故障或掉电状态物位报警电子插件高位低位例如FTM31带FEM31例如FTM32带FEM32例如FTM30带FEM34例如FTM30S带FEM37易爆危险区机械结构和电气性能应用场合FTM-标准场合-粉尘防爆区Zone10FTM..D-标准场合-粉尘防爆区Zone10-隔爆增安型EExdeFTM..S-标准场合-粉尘防爆区Zone10-本安型EExi二线制AC交流供电(可控硅)FEM31适用于FTM3030D3132FEM41适用于FTM31D32D32dust-Ex三线制DC直流供电(PNP输出)FEM32适用于FTM3030D3132(不适用于FTM32dust-Ex)交直流供电(继电器无源触点)FEM34适用于FTM3030D3132FEM44适用于FTM31D32D32dust-Ex交直流供电(继电器2个无源触点)FEM35适用于FTM3030D3132FME45适用于FTM31D32D32StEx(不适用于EExde)本安型模块两线制信号传输至远程开关单元NivotesterFEM37适用于FTM30S31S32S铝外壳F6用于FTM...和FTM..S不锈钢外壳F8用于FTM...和FTM...S塑料外壳F10带透明盖用于FTM...和FTM...S铝外壳T3带独立接线腔用于FTM...D和FTM...S锥螺纹R1/,DIN299912锥螺纹1/-11/NPT1122法兰DINANSIJISFTM30标准型FTM31带加长管FTM31带加长管和滑动套筒(附件)FTM32缆式(可缩短)插入式电子插件更换简单无需重新标定外壳IP66保护等级多种缆塞高盖用于FEM3545过程连接探头不锈钢音叉具有很强的抗横向负载能力34外形尺寸图中所有尺寸单位均为mmAFTM30标准型螺纹R1/(DIN2999)或1/-11/NPT图示为F6/F10外壳BFTM30标准型法兰式DIN2527FormBANSIB16.5或JIS2210图示为F6/F10外壳CFTM31杆式加长型螺纹R1/(DNI2999)或1/-11/NPT图示为T3外壳DFTM31杆式加长型法兰DIN2527FormBANSIB16.5或JIS2210图示为T3外壳EFTM32缆式螺纹R1/(DIN2999)或1/-11/NPT图示为F6/F10外壳FFTM32缆式法兰DIN2527FormBANSIB16.5或JIS2210图示为F6/F10外壳法兰见产品选型页(P10)"过程连接和材质"111111111222222222FTM31长度公差探头长度1m3m4m公差+0...-5mm+0...-10mm+0...-20mmFTM32长度公差探头长度3m20m公差+2.5...-15mm+2.5...-20mm100mm=3.941=25.4mm5安装示例SoliphantFTM30标准型可安装于仓内任意位置左图正确安装a)顶部安装叉体垂直叉齿可处于任何方位b)侧向安装音叉向下倾斜某一角度确保物料沿叉面顺利下滑c)带防护板安装防止下料物流冲击损坏叉齿(长约250mm宽约200mm)d)出料口安装接管最大长度60mm(2.4in)SoliphantFTM31杆式加长型用于以下状况仅允许顶部安装仓壁上有严...
