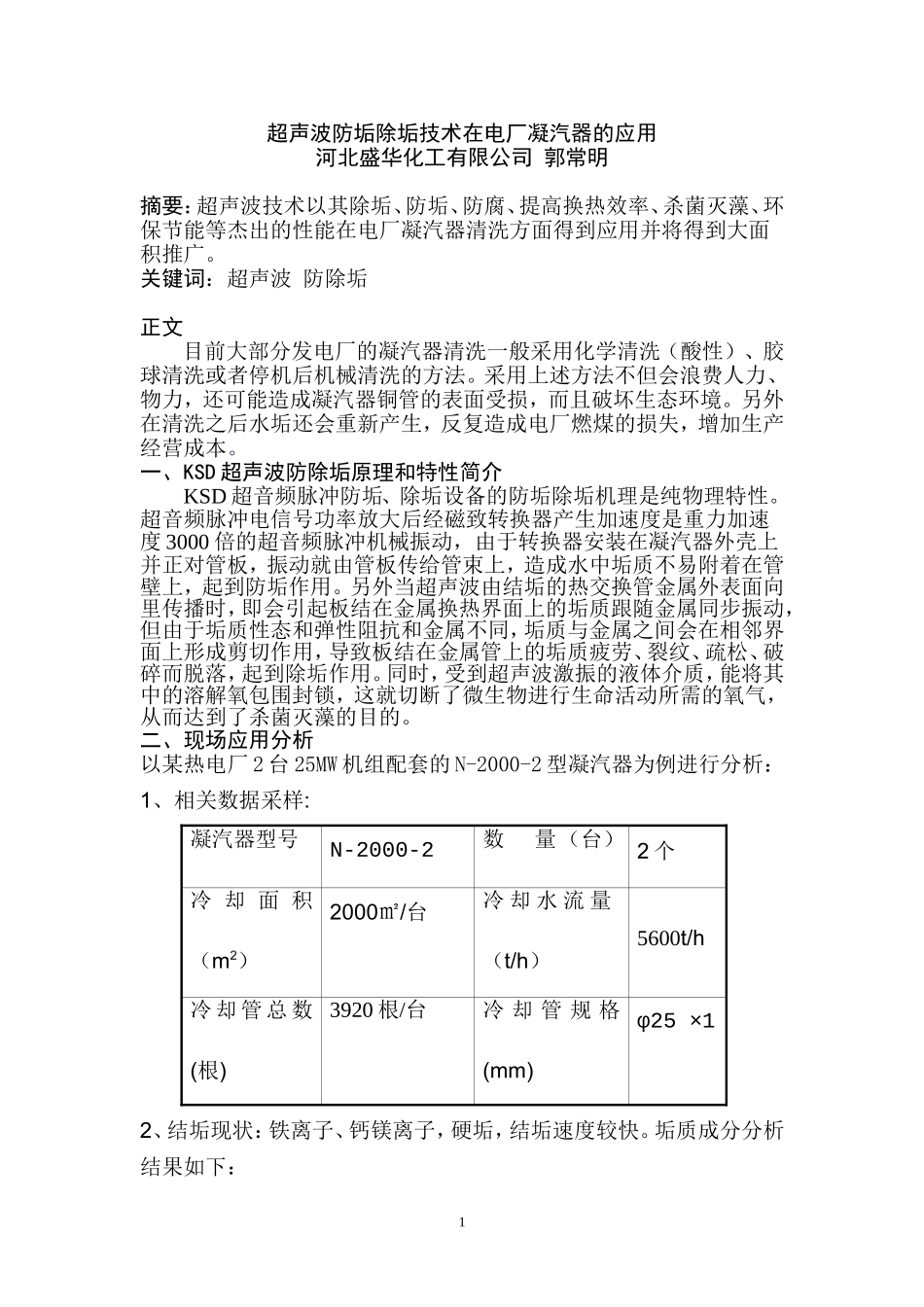

超声波除垢技术在电厂凝汽器的应用_第1页
1/5
超声波除垢技术在电厂凝汽器的应用_第2页
2/5

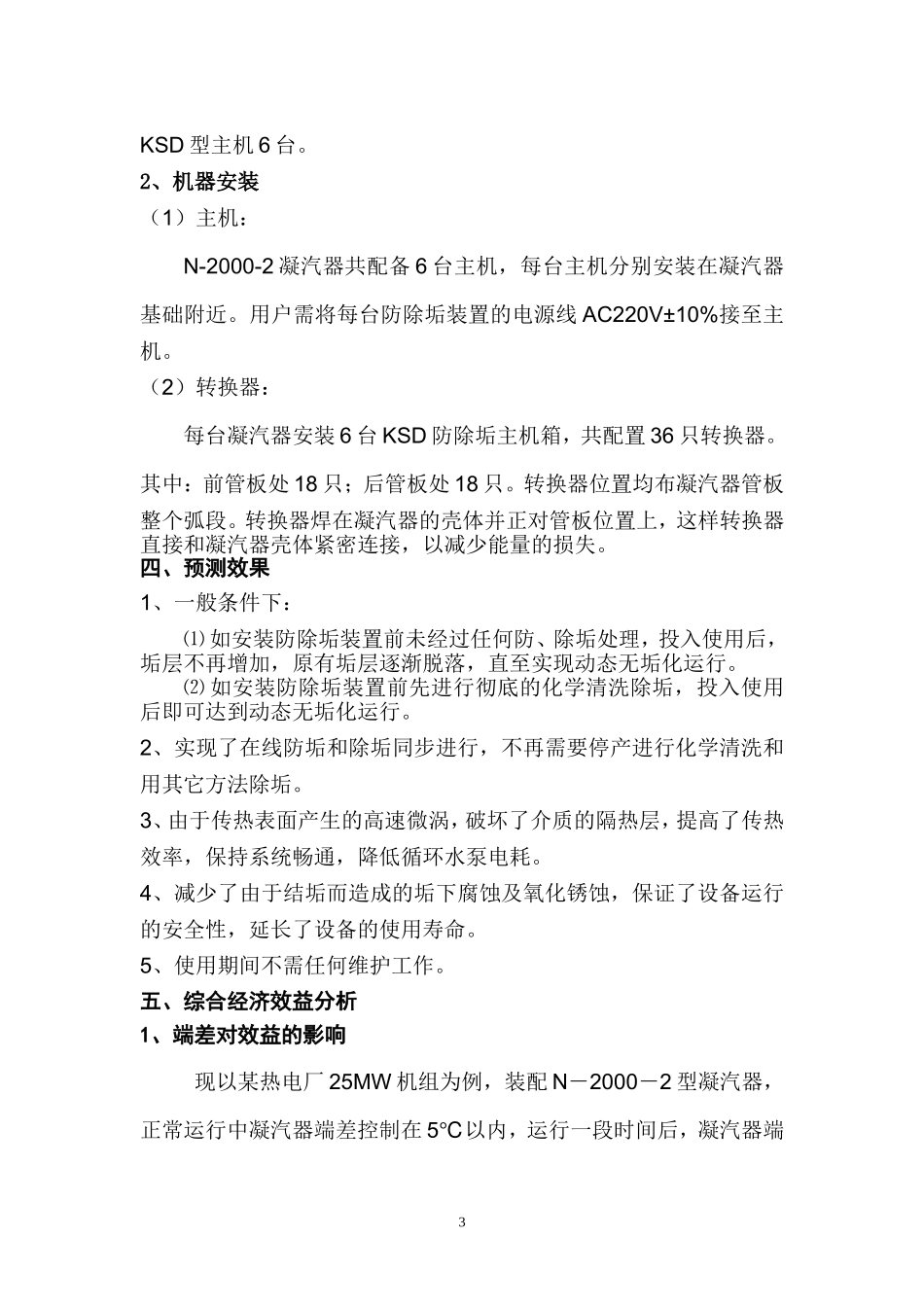

超声波除垢技术在电厂凝汽器的应用_第3页
3/5
超声波防垢除垢技术在电厂凝汽器的应用河北盛华化工有限公司郭常明摘要:超声波技术以其除垢、防垢、防腐、提高换热效率、杀菌灭藻、环保节能等杰出的性能在电厂凝汽器清洗方面得到应用并将得到大面积推广。关键词:超声波防除垢正文目前大部分发电厂的凝汽器清洗一般采用化学清洗(酸性)、胶球清洗或者停机后机械清洗的方法。采用上述方法不但会浪费人力、物力,还可能造成凝汽器铜管的表面受损,而且破坏生态环境。另外在清洗之后水垢还会重新产生,反复造成电厂燃煤的损失,增加生产经营成本。一、KSD超声波防除垢原理和特性简介KSD超音频脉冲防垢、除垢设备的防垢除垢机理是纯物理特性。超音频脉冲电信号功率放大后经磁致转换器产生加速度是重力加速度3000倍的超音频脉冲机械振动,由于转换器安装在凝汽器外壳上并正对管板,振动就由管板传给管束上,造成水中垢质不易附着在管壁上,起到防垢作用。另外当超声波由结垢的热交换管金属外表面向里传播时,即会引起板结在金属换热界面上的垢质跟随金属同步振动,但由于垢质性态和弹性阻抗和金属不同,垢质与金属之间会在相邻界面上形成剪切作用,导致板结在金属管上的垢质疲劳、裂纹、疏松、破碎而脱落,起到除垢作用。同时,受到超声波激振的液体介质,能将其中的溶解氧包围封锁,这就切断了微生物进行生命活动所需的氧气,从而达到了杀菌灭藻的目的。二、现场应用分析以某热电厂2台25MW机组配套的N-2000-2型凝汽器为例进行分析:1、相关数据采样:凝汽器型号N-2000-2数量(台)2个冷却面积(m2)2000㎡/台冷却水流量(t/h)5600t/h冷却管总数(根)3920根/台冷却管规格(mm)φ25×12、结垢现状:铁离子、钙镁离子,硬垢,结垢速度较快。垢质成分分析结果如下:1项目测定方法质量分数%Fe2O3原子吸收分光光度法35.97Ca2O原子吸收分光光度法25.04Mg2O原子吸收分光光度法1.4其它原子吸收分光光度法37.593、冷却水源:4月--10月取自凉水塔(补水为深井水);11月--次年3月为供暖回水。4、成垢的原因分析:循环冷却水系统主要因为当地水质硬度非常大,又风沙大,运行不久塔内就会沉积大量的灰尘和泥垢。另外,由于积水池有限,塔内沉积的泥土、杂质等来不及沉淀就回到循环水中,这些泥垢在凝汽器铜管内壁附着,致使铜管结垢。冬春季利用循环水供热,供暖回水水温一般在40~50℃之间,热用户暖器中的铁锈以及难溶盐类物质如CaCO3、MgCO3等由于水温高而结晶析出附着于凝汽器铜管换热面上,形成质地较为坚硬的水垢。另一方面,循环冷却水水温和PH值都适合大多数微生物的繁殖生长,并且随着循环冷却水的不断循环蒸发,水中的营养源也随之增加,更促使微生物大量繁殖。微生物与污泥掺混在一起,形成生物粘泥,并最终形成生物垢。三、防除垢设备应用技术方案1、KSD防除垢设备数量选择1、防垢、除垢能力计算:现以KSD设备的相关参数为例分析,1个转换器可以去除50-80m2换热面积的水垢,鉴于该凝汽器铜管的结垢为硬垢,所以取下限,取1个转换器可以去除50m2换热面积的水垢,一台机器带6个转换器,即一台KSD机器能除300m2换热面积的水垢。2、设备数量选择:该N-200-2凝汽器的总换热面积是2000m2,需要KSD主机的数量2000m2÷300m2/台≈6台。即一台凝汽器共需2KSD型主机6台。2、机器安装(1)主机:N-2000-2凝汽器共配备6台主机,每台主机分别安装在凝汽器基础附近。用户需将每台防除垢装置的电源线AC220V±10%接至主机。(2)转换器:每台凝汽器安装6台KSD防除垢主机箱,共配置36只转换器。其中:前管板处18只;后管板处18只。转换器位置均布凝汽器管板整个弧段。转换器焊在凝汽器的壳体并正对管板位置上,这样转换器直接和凝汽器壳体紧密连接,以减少能量的损失。四、预测效果1、一般条件下:⑴如安装防除垢装置前未经过任何防、除垢处理,投入使用后,垢层不再增加,原有垢层逐渐脱落,直至实现动态无垢化运行。⑵如安装防除垢装置前先进行彻底的化学清洗除垢,投入使用后即可达到动态无垢化运行。2、实现了在线防垢和除垢同步进行,不再需要停产进行化学清洗和用其它方法除垢。3、由于传热表面产生的高速微涡,破坏了介质的隔热层,提高了传热效率...
