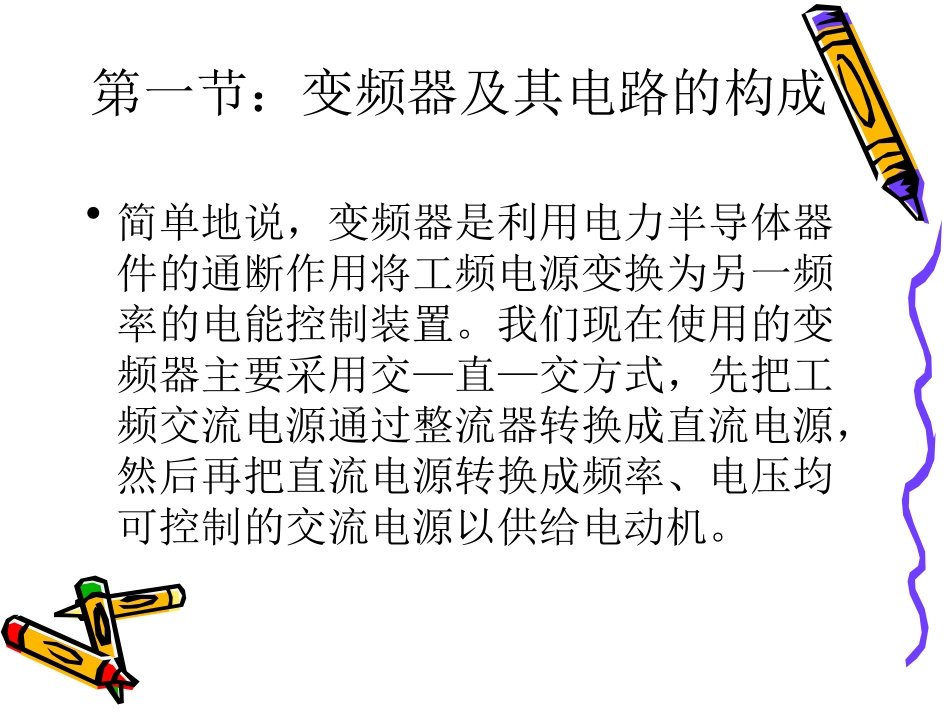

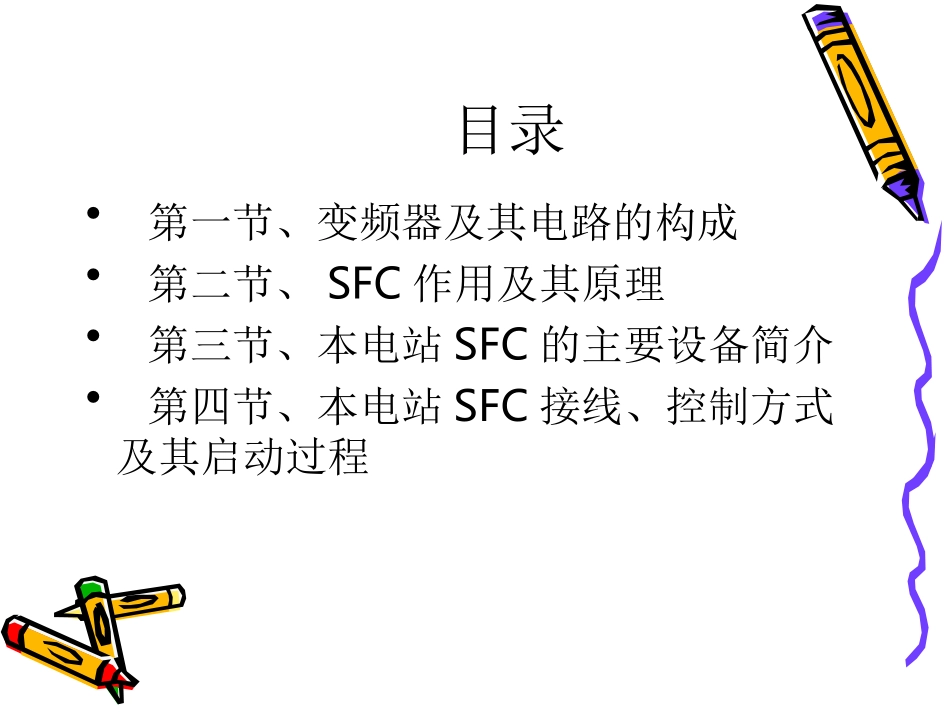

静止变频起动装置简介静止变频起动装置简介静止变频起动装置简介静止变频起动装置简介林峰目录•第一节、变频器及其电路的构成•第二节、SFC作用及其原理•第三节、本电站SFC的主要设备简介•第四节、本电站SFC接线、控制方式及其启动过程第一节：变频器及其电路的构成•简单地说，变频器是利用电力半导体器件的通断作用将工频电源变换为另一频率的电能控制装置。我们现在使用的变频器主要采用交—直—交方式，先把工频交流电源通过整流器转换成直流电源，然后再把直流电源转换成频率、电压均可控制的交流电源以供给电动机。变频器电路的主要构成部分变频器的电路一般由4个部分组成：•整流部分•中间直流环节•逆变部分•控制部分交-直-交变频器的主要结构框图整流器逆变器中间电路电动机控制电路～～～第二节：SFC作用及其原理•采用变频启动法可以实现电机的平滑起动，将机组起动到泵工况，并制动机组，降低电机启动时造成的冲击载荷，达到软启动的目的，同时还能提高电网及电动机的效率。•电机启动时，转子绕组中会由励磁系统通入直流励磁电流，在转子上建立起恒定的磁场，然后借助变频器逐步升高加在定子上的电源频率，使转子磁极在电机开始启动时就与定子上的旋转磁场建立起稳定的磁拉力，开始旋转并在启动过程中同步增速，一直增速到额定转速值。SFC实现软启动的原理N=60F/PN：转速F：电源频率P：极对数电机转子的磁极对数不变，通过调整通入定子电源频率，就可以达到调节电机转速的目的第三节：本电站的SFC及其主要设备•本电站选用的是一台由法国CONVERTEAM公司设计制造或配套的18MW静态变频软启动装置，它可以在240秒内完成一台机组从0-300r/min的起动•SFC的型号为SD7000，额定功率18MW，采用6/6脉冲•机器频率范围f=0~52.5Hz,•输出电压范围：0~1.1x15.75KV6/6-脉冲的结构图电站SFC的主要设备•厂房内设两套静止变频起动装置(SFC)其主要设备有：输入电抗器、输入变压器、可控硅整流器和逆变器、直流平波电抗器、输入/输出断路器、隔离开关、输出电抗器、输出变压器等•输入变压器容量：24MVA额定一次电压：15.75KV额定二次电压：5KV接线组别：Dyn1工作频率：50Hz阻抗电压：12%•输出变压器容量：24MVA额定一次电压：4.75KV额定二次电压：15.75KV接线组别：Dyn11工作频率：3~52.5Hz阻抗电压：12%•交流输入电抗器和输出电抗器输入端：额定电压：15.75KV设备最高电压：24KV额定频率：50Hz工作频率：50Hz输出端：额定电压：15.75KV设备最高电压：24KV额定频率：50Hz工作频率：0~52.5Hz交流电抗器的作用•交流电抗器设在SFC输入端和输出端，用以限制起动回路短路电流和抑制换流过程中的电流突变，保证整流器和逆变器稳定运行，确保SFC设备任一处故障不会损坏SFC的其他设备•整流器与逆变器采用晶闸管三相全控式6/6脉冲电路6脉冲指以6个可控硅（晶闸管）组成的全桥整流，由于有6个开关脉冲对6个可控硅分别控制，所以叫6脉冲整流。晶闸管采用间接光触发，用光导纤维传送触发信号额定功率：18MW整流器交流输入额定电压：5KV逆变器交流输出额定电压：4.75KV•晶闸管桥的每个桥臂的并联支路为1，并采取均压措施，每臂应有一只冗余的晶闸管。当桥臂中一只晶闸管元件击穿后，桥臂上其它晶闸管有足够的电压裕度(额定工作电压的2倍)并能正常工作。•作用：采用交—直—交方式，先把工频交流电源通过整流器转换成直流电源，然后再把直流电源转换成频率、电压均可控制的交流电源直流平波电抗器•额定电压：6.75KV•额定电流：3450A•作用：平波电抗器接在整流器与逆变器中间直流回路，以降低直流电流脉动，使逆变器稳定可靠地工作。•b)型式：户内、单相、干式、空芯、铜线、自然空冷。输入/输出断路器•SFC输入/输出端装设中置移开式三相真空断路器，断路器及其附属设备装于铠装式金属封闭开关柜内。每套SFC输入断路器柜2面，SFC输出断路器柜1面。断路器的生产厂家为ABB。•SFC输入断路器SFC输出断路器•额定电压24kV24kV•额定频率50Hz50Hz•工作频率50Hz0～52.5Hz•额定电流1250A1250A第四节：电站SFC的接线、控制方式及其启动过程•机组电动工况起动方式为SFC起动，厂房内设2套静...
