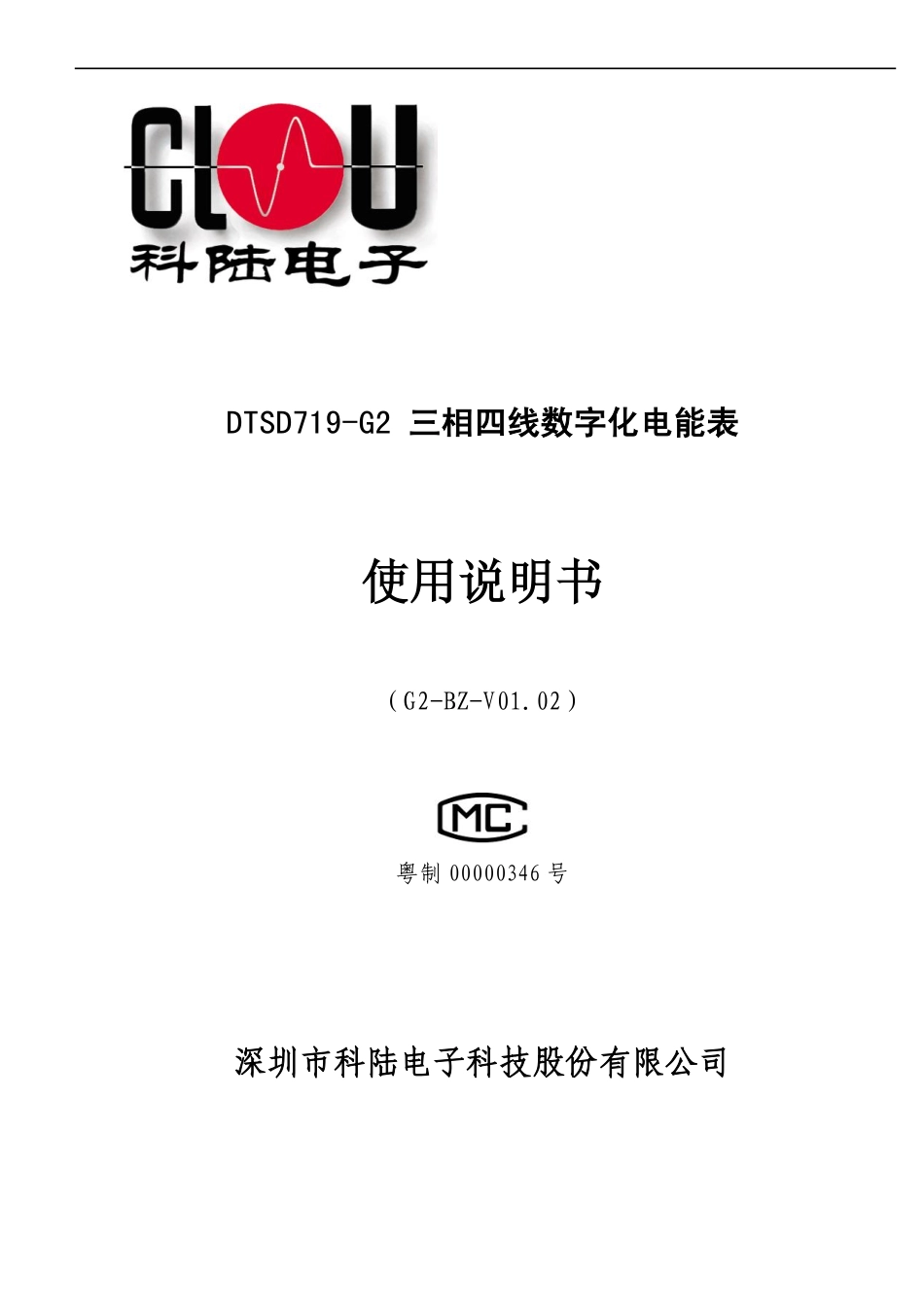

DTSD719-G2三相四线数字化电能表使用说明书（G2-BZ-V01.02）粤制00000346号深圳市科陆电子科技股份有限公司深圳市科陆电子科技股份有限公司三相四线数字化电能表I目录1综合介绍11.1概述11.2工作原理简述11.3技术参数22基本功能32.1电能计量32.2最大需量测量32.3时钟、时段及费率功能32.4测量及监测42.5事件记录42.6负荷曲线42.7数据冻结42.8电压统计52.9谐波监测及分析52.10通讯52.11停电抄表52.12LED指示，脉冲信号输出52.13多功能测试接口52.14电表休眠62.15报警输出接口62.16PPS秒脉冲对时接口62.17电源供电方式63液晶显示说明63.1显示界面6深圳市科陆电子科技股份有限公司三相四线数字化电能表II3.2显示状态93.3显示按键操作说明104.1外观尺寸图114.2安装尺寸图124.3端子接线图135其它使用说明135.1电能表编程135.2停电抄表电池135.3电能表检验136注意事项14附1.1电能量15附1.2最大需量及发生时间15附1.3实时数据16附1.4失压、欠压、过压和断相事件17附1.5失流、过流和断流事件18附1.6潮流反向、过载和逆相序事件19附1.7电压不平衡和电流不平衡事件20附1.8总功率因数超下限事件21附1.9全失压事件22附1.10掉电记录22附1.11超需量事件记录22附1.12校时记录23附1.13数据清零记录23附1.14开盖记录23附1.15编程记录23附1.16电压统计数据24附1.17冻结数据24附1.18通用参数25深圳市科陆电子科技股份有限公司三相四线数字化电能表III附1.19费率参数29附1.20电能表当前状态信息30附1.21谐波数据33附1.22异常显示代码33附1.23采样报文/网口参数34深圳市科陆电子科技股份有限公司三相四线数字化电能表11综合介绍1.1概述DTSD719-G2三相四线数字化电能表是深圳市科陆电子科技股份有限公司研制生产的新一代智能型高科技电能计量产品，适用于数字化变电站，是电力负荷管理系统的配套终端产品，与电力负荷管理主站配合可实现负荷的监测，也是电力营销自动化系统中具有较高实用价值的终端产品。它以MCU+DSP技术为基础，采用当今最新集成电路技术设计制造。主要符合以下标准：GB/T17215.301-2007《多功能电能表特殊要求》GB/T15284-2002《多费率电能表特殊要求》DL/T614-2007《多功能电能表》DL/T645-2007《多功能电能表通信协议》IEC61850-8-1变电站通信网络和系统第8-1部分IEC61850-9-1变电站通信网络和系统第9-1部分IEC61850-9-2变电站通信网络和系统第9-2部分1.2工作原理简述本产品由网络模块、高速数据处理器、实时时钟、数据接口设备组成。在高速数据处理器的控制下，通过网络模块采集合并单元的数字量输入获得有功电量、无功电量、功率、电压、电流、功率因数、电网频率等实时测量参数，并依据相应费率和需量等要求对数据进行处理，其结果保存在数据存储器中，并随时向外部接口提供信息和进行数据交换.其原理框图如图1所示。系统原理数字量采集高速DSP运算实时时钟功能按键以太网通信接口高速数据处理单元数据存储液晶显示脉冲输出RS-485通信接口红外通信接口图1原理方框图PPS对时输入深圳市科陆电子科技股份有限公司三相四线数字化电能表21.3技术参数1.3.1主要技术参数表型号DTSD719-G2级别有功0.2S、0.5S无功1.0电压规格3×57.7V/100V，3×220V/380V标定(最大)电流3×0.3(1.2)A，3×1.5(6)A整机功耗＜7W,＜14VA工作温度-25～60℃极限工作温度-40～70℃相对湿度95%（无凝露）电源电压范围AC/DC：90V~264V频率50Hz/60HzMTBF≥5104h设计寿命15年1.3.2时钟准确度日计时误差：≤0.5s/d1.3.3实时时钟电池标称电压：3.6V标称容量：≥1.20Ah工作温度范围：-60℃～+85℃停电后数据保存时间：≥15年1.3.4停电抄表电池标称电压：3.6V标称容量：≥1.20Ah工作温度范围：-60℃～+85℃1.3.5光耦脉冲输出脉冲输出常数脉冲常数与规格有关，具体数值见电能表铭牌。对1.5(6)A的电表，通常设为：有功：20000imp/kW·h无功：20000imp/kvar·h深圳市科陆电子科技股份有限公司三相四线数字化电能表3（脉冲常数可设，最大支持500000imp/kW·h）脉冲输出宽度80±5ms1.3.6其它数据外形尺寸长×宽×厚=265mm×170mm×75mm净重约1.4kg2基本功能2.1电能计量具有正向有功、反向有功、四象限无功电能计量功能，并可以...
