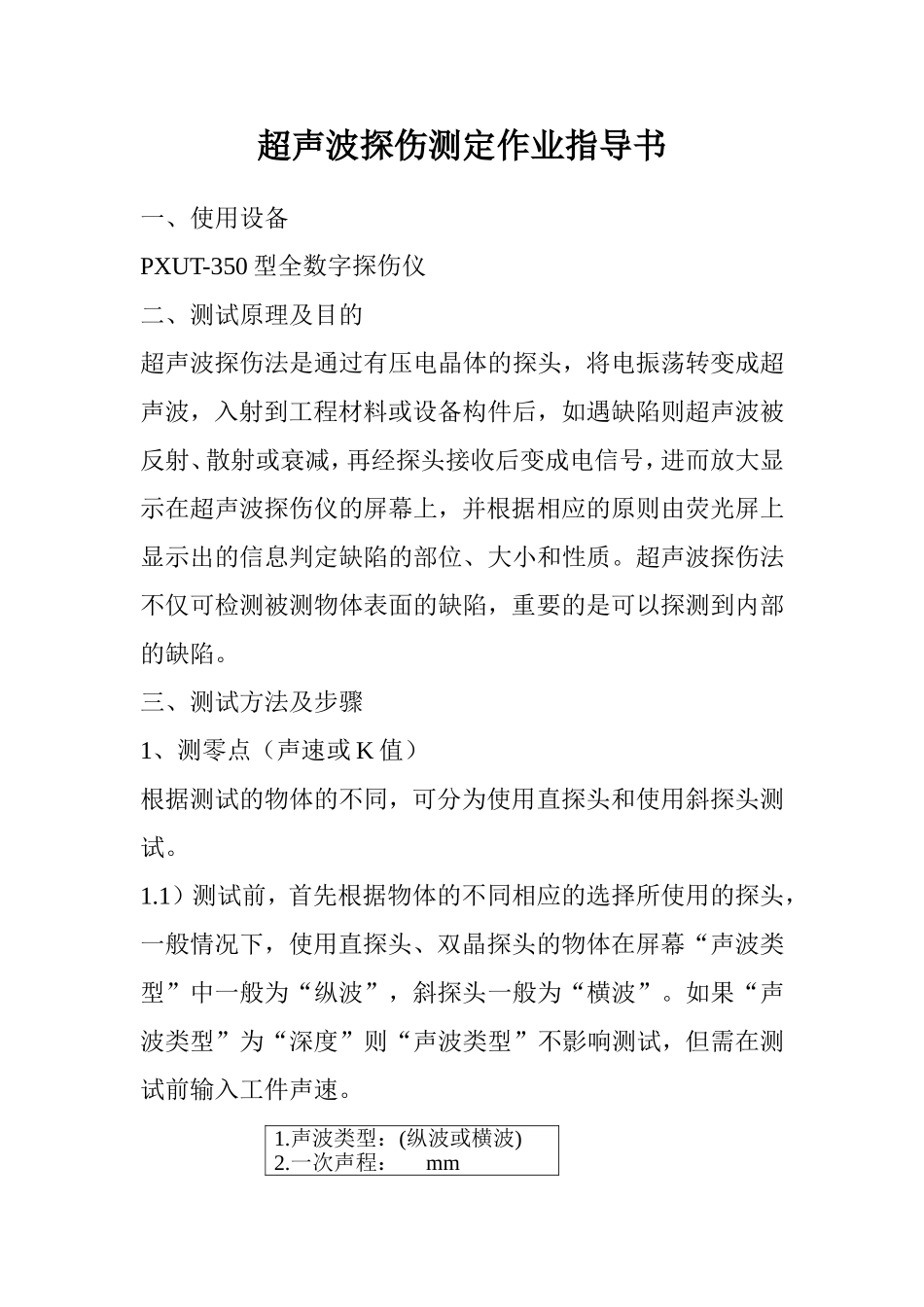

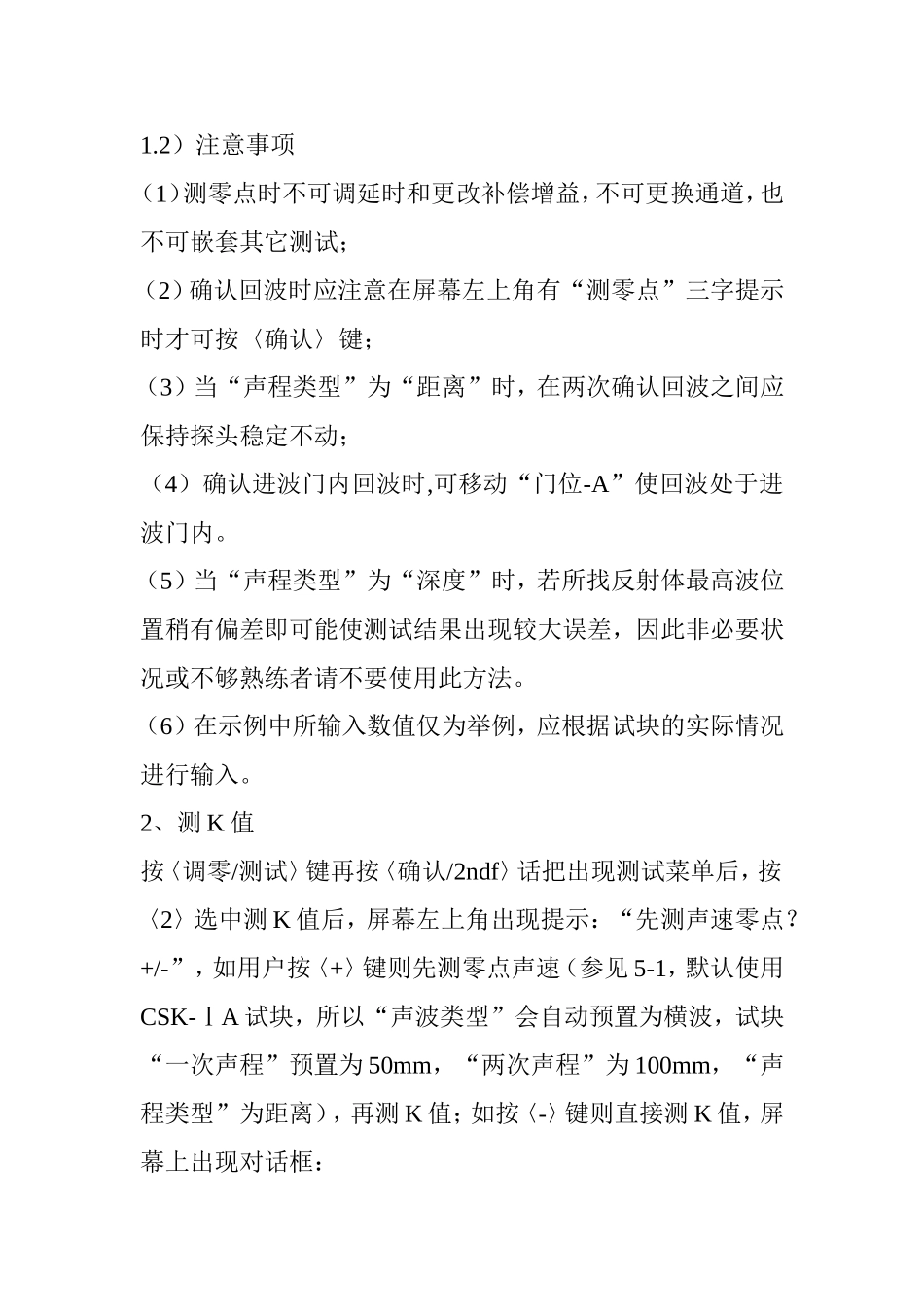

超声波探伤测定作业指导书一、使用设备PXUT-350型全数字探伤仪二、测试原理及目的超声波探伤法是通过有压电晶体的探头，将电振荡转变成超声波，入射到工程材料或设备构件后，如遇缺陷则超声波被反射、散射或衰减，再经探头接收后变成电信号，进而放大显示在超声波探伤仪的屏幕上，并根据相应的原则由荧光屏上显示出的信息判定缺陷的部位、大小和性质。超声波探伤法不仅可检测被测物体表面的缺陷，重要的是可以探测到内部的缺陷。三、测试方法及步骤1、测零点（声速或K值）根据测试的物体的不同，可分为使用直探头和使用斜探头测试。1.1）测试前，首先根据物体的不同相应的选择所使用的探头，一般情况下，使用直探头、双晶探头的物体在屏幕“声波类型”中一般为“纵波”，斜探头一般为“横波”。如果“声波类型”为“深度”则“声波类型”不影响测试，但需在测试前输入工件声速。1.声波类型：(纵波或横波)2.一次声程：mm3.两次声程：mm4.声程类型：(距离/深度/曲面)开始测试如果“声程类型”选为“距离”时（默认为“距离”），此测试过程在测零点的同时可测出工件中声速，例如用CSK-1A试块测横波探头的零点与声速；如选取“深度”时则用两个不同深度的反射体可同时测出探头的零点和K值（此时需事先输入工件中声速），例如用CSK-ⅢA试块测横波探头的零点K值。根据所用试块声程值，如果输入的试块声程值过小，则不能测试，仪器会提示“输入数值不当”，此时可重新输入一个恰当的数值。当选〈2〉键输入“一次声程”后，“两次声程”所显示的数值将会是“一次声程”的两倍。也可以按〈3〉键在“两次声程”处直接输入数值，但必须保证“两次声程”大于“一次声程”。仪器将根据输入值自动设置进波门（一般是门位在第三格，门宽三格）、声程（声程单位）、增益、声速等参量，一般不需用户再调节，但有一些探头如双晶探头由于零点较长，可能需要移动进波门位（屏幕左上角提示：门位-A）或其它参量（如声程）使所需回波处于进波门内，调节参量后应按〈返回〉键退出参量更改状态，使屏幕左上角提示为：测零点。在确认一次声程值时需用直尺量出探头至反射体的水平距离，并在确认测试值后输入。1.2）注意事项（1）测零点时不可调延时和更改补偿增益，不可更换通道，也不可嵌套其它测试；（2）确认回波时应注意在屏幕左上角有“测零点”三字提示时才可按〈确认〉键；（3）当“声程类型”为“距离”时，在两次确认回波之间应保持探头稳定不动；（4）确认进波门内回波时,可移动“门位-A”使回波处于进波门内。（5）当“声程类型”为“深度”时，若所找反射体最高波位置稍有偏差即可能使测试结果出现较大误差，因此非必要状况或不够熟练者请不要使用此方法。（6）在示例中所输入数值仅为举例，应根据试块的实际情况进行输入。2、测K值按〈调零/测试〉键再按〈确认/2ndf〉话把出现测试菜单后，按〈2〉选中测K值后，屏幕左上角出现提示：“先测声速零点？+/-”，如用户按〈+〉键则先测零点声速（参见5-1，默认使用CSK-ⅠA试块，所以“声波类型”会自动预置为横波，试块“一次声程”预置为50mm，“两次声程”为100mm，“声程类型”为距离），再测K值；如按〈-〉键则直接测K值，屏幕上出现对话框：1.反射体深度：mm2.反射体直径：mm3.探头K值：按确认根据所用探头和试块输入数据，仪器根据输入预置增益、声程、门等参量，如果输入值与实际值误差较大，将可能会导致错误结果，需重新输入正确数据并测试，开始测试后要参照提示在试块上移动探头或调节参量使反射体最高回波出现在进波门内时确认即可。2.1)注意事项（1）如果声速零点未校准，则所测K值可能会有错误，应先测准声速和零点；（2）反射体深度是指探测面到反射体中心的距离，而不是反射面；（3）仅在屏幕左上角有“测K值”三字提示且波高约为60%时才可确认回波；（4）测K值时不可调延时和更改补偿增益，不可更换通道，也不可嵌套其它测试；（5）如果由于实际K值与标称K值误差较大，导致最高回波不在进波门内，用户可调节进波门参数或声程，使所需最高波处于进波门内。3、DVC/AVG的测试按〈调零/测试〉键再按〈确认/2ndf〉键出现测试菜单后，按〈...
