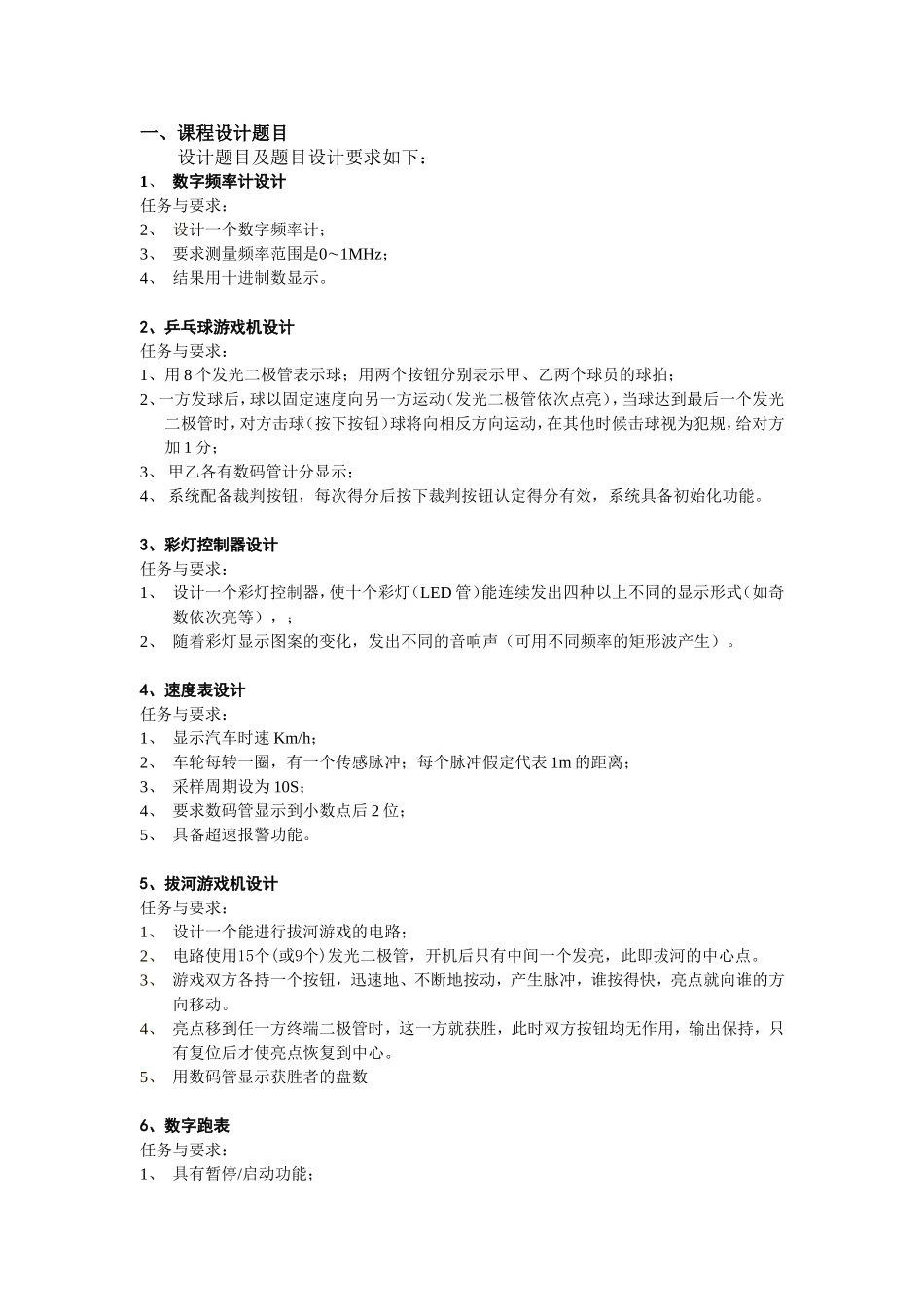

一、课程设计题目设计题目及题目设计要求如下：1、数字频率计设计任务与要求：2、设计一个数字频率计；3、要求测量频率范围是0~1MHz；4、结果用十进制数显示。2、乒乓球游戏机设计任务与要求：1、用8个发光二极管表示球；用两个按钮分别表示甲、乙两个球员的球拍；2、一方发球后，球以固定速度向另一方运动（发光二极管依次点亮），当球达到最后一个发光二极管时，对方击球（按下按钮）球将向相反方向运动，在其他时候击球视为犯规，给对方加1分；3、甲乙各有数码管计分显示；4、系统配备裁判按钮，每次得分后按下裁判按钮认定得分有效，系统具备初始化功能。3、彩灯控制器设计任务与要求：1、设计一个彩灯控制器，使十个彩灯（LED管）能连续发出四种以上不同的显示形式（如奇数依次亮等），；2、随着彩灯显示图案的变化，发出不同的音响声（可用不同频率的矩形波产生）。4、速度表设计任务与要求：1、显示汽车时速Km/h；2、车轮每转一圈，有一个传感脉冲；每个脉冲假定代表1m的距离；3、采样周期设为10S；4、要求数码管显示到小数点后2位；5、具备超速报警功能。5、拔河游戏机设计任务与要求：1、设计一个能进行拔河游戏的电路；2、电路使用15个(或9个)发光二极管，开机后只有中间一个发亮，此即拔河的中心点。3、游戏双方各持一个按钮，迅速地、不断地按动，产生脉冲，谁按得快，亮点就向谁的方向移动。4、亮点移到任一方终端二极管时，这一方就获胜，此时双方按钮均无作用，输出保持，只有复位后才使亮点恢复到中心。5、用数码管显示获胜者的盘数6、数字跑表任务与要求：1、具有暂停/启动功能；2、具有重新开始功能；3、用6个数码管分别显示百分秒、秒和分钟；4、能计两个人跑步时间，并能选择显示。7、电梯控制器设计任务与要求：1、5层电梯控制器，用5个LED显示电梯行进过程，并用数码管显示电梯当前所在楼层位置，每层电梯入口处设有上楼和下楼请求按钮，按下按钮，则相应楼层的LED亮；2、电梯到达请求楼层，相应的请求LED灯灭，电梯门打开，开门5S，电梯自动关门，继续上行（下行）；3、每层设有电梯上行和下行指示灯。8、篮球计分器设计任务与要求：1、具有24s(也可假定30s)计时、显示；2、可对计时器清零、置数、启动和暂停；3、30秒倒计时；4、两个数码管显示两队比分；5、超时报警并可解除报警。9、电子琴设计任务与要求：1、设计一个简易电子琴；2、利用一基准脉冲产生1，2，3…共7个音阶信号；3、用指示灯显示节拍；4、能产生颤音效果。10、自动售货机控制系统设计任务与要求：1、假定可出售1元和1.5元两种商品；2、投币只能投入五角和1元硬币；3、可找零。11、步进电机控制器设计任务与要求：1、设计一个有三相六拍和三相三拍两种工作方式的脉冲分配器；2、能控制反转和正转；3、能显示步数和控制电机转到预订步数。12、电子密码锁一设计任务与要求：1、设计一个密码锁的控制电路，当输入正确代码时，输出开锁信号以推动执行机构工作，用红灯亮、绿灯熄灭表示关锁，用绿灯亮、红灯熄灭表示开锁；2、在锁的控制电路中储存一个可以修改的4位代码，当开锁按钮开关（可设置成6位至8位，其中实际有效为4位，其余为虚设）的输入代码等于储存代码时，开锁；3、从第一个按钮触动后的5秒内若未将锁打开，则电路自动复位并进入自锁状态，使之无法再打开，并由扬声器发出持续20秒的报警信号。13、电子密码锁二设计任务与要求：1、具有上锁键和开锁键，每次上锁之前要先按上锁键，然后自设密码（3位），开锁时要先按开锁键，然后输入上锁时设定的密码开锁；2、用led灯亮灭代表开锁和上锁；3、密码错误报警并锁定电子锁。14、数字秒表设计任务与要求：1、计时精度达到10ms，计时范围59:59:59；2、数码管显示；3、可停止，继续，重新计数。15、数字钟设计任务与要求：1、设计一个能显示1/10秒、秒、分、时的12小时数字钟；2、熟练掌握各种计数器的使用；3、能用计数器构成十进制、六十进制、十二进制等所需进制的计数器；4、能用低位的进位输出构成高位的计数脉冲。16、电子日历设计任务与要求：1、能显示年月日和星期；2、年月日和星期都可调；3、注意闰年。17、洗衣机控制器设计...
