BBK手机模型IQC检验标准--03版VIP免费

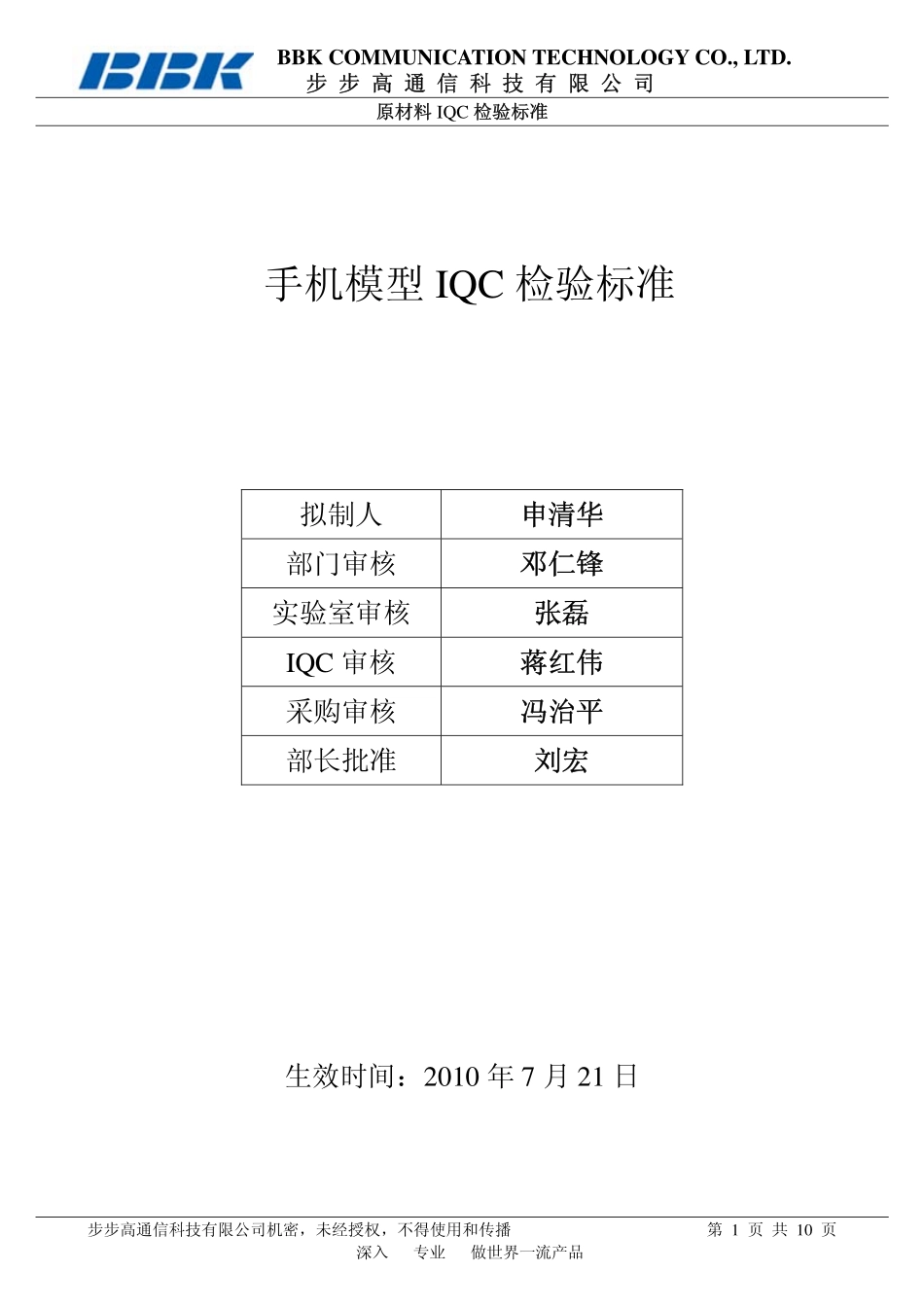

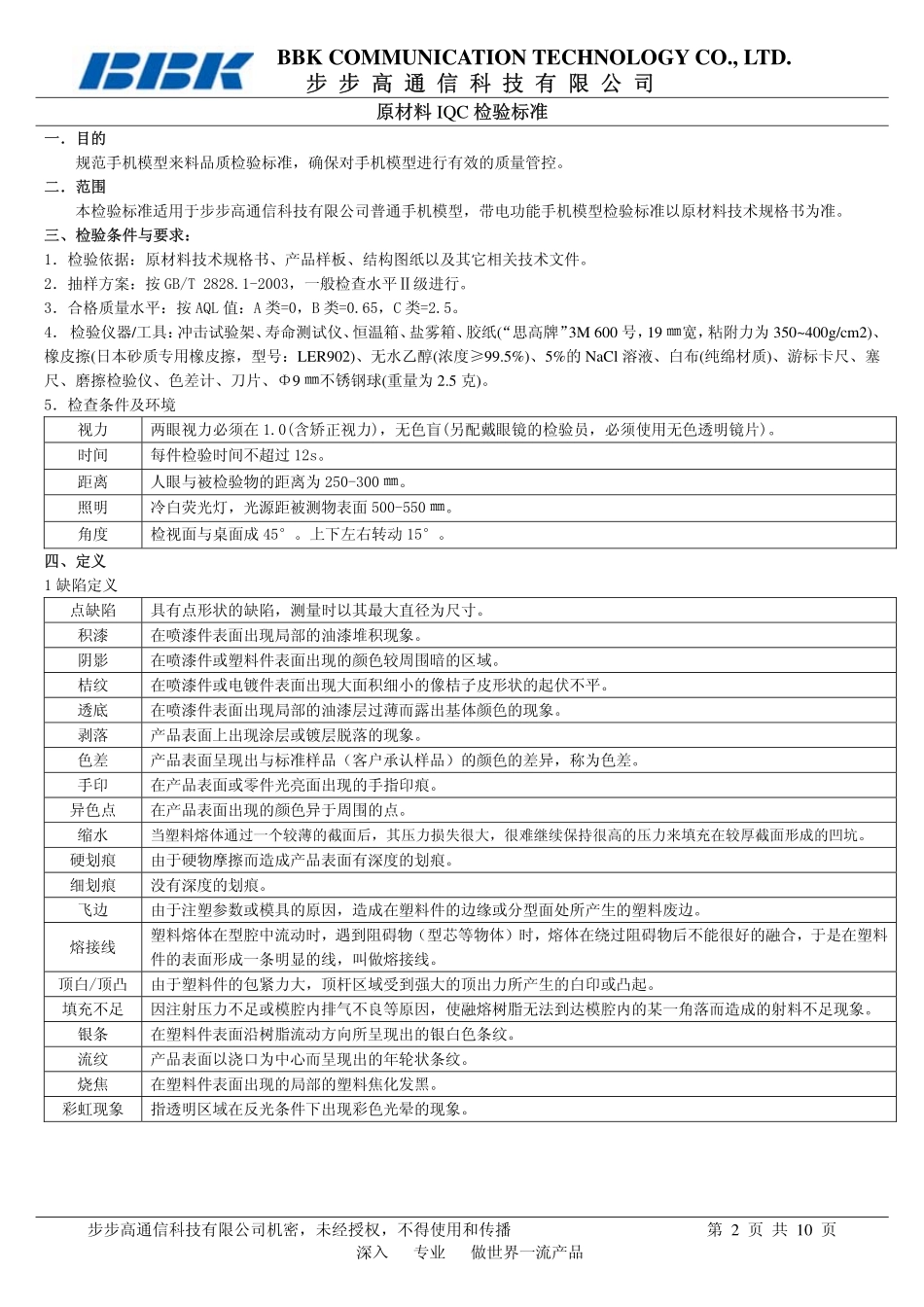

BBKCOMMUNICATIONTECHNOLOGYCO.,LTD.步步高通信科技有限公司原材料IQC检验标准步步高通信科技有限公司机密，未经授权，不得使用和传播第1页共10页深入专业做世界一流产品手机模型IQC检验标准拟制人申清华部门审核邓仁锋实验室审核张磊IQC审核蒋红伟采购审核冯治平部长批准刘宏生效时间：2010年7月21日BBKCOMMUNICATIONTECHNOLOGYCO.,LTD.步步高通信科技有限公司原材料IQC检验标准步步高通信科技有限公司机密，未经授权，不得使用和传播第2页共10页深入专业做世界一流产品一．目的规范手机模型来料品质检验标准，确保对手机模型进行有效的质量管控。二．范围本检验标准适用于步步高通信科技有限公司普通手机模型，带电功能手机模型检验标准以原材料技术规格书为准。三、检验条件与要求：1．检验依据：原材料技术规格书、产品样板、结构图纸以及其它相关技术文件。2．抽样方案：按GB/T2828.1-2003，一般检查水平Ⅱ级进行。3．合格质量水平：按AQL值：A类=0，B类=0.65，C类=2.5。4．检验仪器/工具：冲击试验架、寿命测试仪、恒温箱、盐雾箱、胶纸(“思高牌”3M600号，19㎜宽，粘附力为350~400g/cm2)、橡皮擦(日本砂质专用橡皮擦，型号：LER902)、无水乙醇(浓度≥99.5%)、5%的NaCl溶液、白布(纯绵材质)、游标卡尺、塞尺、磨擦检验仪、色差计、刀片、Φ9㎜不锈钢球(重量为2.5克)。5．检查条件及环境视力两眼视力必须在1.0(含矫正视力)，无色盲(另配戴眼镜的检验员，必须使用无色透明镜片)。时间每件检验时间不超过12s。距离人眼与被检验物的距离为250-300㎜。照明冷白荧光灯，光源距被测物表面500-550㎜。角度检视面与桌面成45°。上下左右转动15°。四、定义1缺陷定义点缺陷具有点形状的缺陷，测量时以其最大直径为尺寸。积漆在喷漆件表面出现局部的油漆堆积现象。阴影在喷漆件或塑料件表面出现的颜色较周围暗的区域。桔纹在喷漆件或电镀件表面出现大面积细小的像桔子皮形状的起伏不平。透底在喷漆件表面出现局部的油漆层过薄而露出基体颜色的现象。剥落产品表面上出现涂层或镀层脱落的现象。色差产品表面呈现出与标准样品（客户承认样品）的颜色的差异，称为色差。手印在产品表面或零件光亮面出现的手指印痕。异色点在产品表面出现的颜色异于周围的点。缩水当塑料熔体通过一个较薄的截面后，其压力损失很大，很难继续保持很高的压力来填充在较厚截面形成的凹坑。硬划痕由于硬物摩擦而造成产品表面有深度的划痕。细划痕没有深度的划痕。飞边由于注塑参数或模具的原因，造成在塑料件的边缘或分型面处所产生的塑料废边。熔接线塑料熔体在型腔中流动时，遇到阻碍物（型芯等物体）时，熔体在绕过阻碍物后不能很好的融合，于是在塑料件的表面形成一条明显的线，叫做熔接线。顶白/顶凸由于塑料件的包紧力大，顶杆区域受到强大的顶出力所产生的白印或凸起。填充不足因注射压力不足或模腔内排气不良等原因，使融熔树脂无法到达模腔内的某一角落而造成的射料不足现象。银条在塑料件表面沿树脂流动方向所呈现出的银白色条纹。流纹产品表面以浇口为中心而呈现出的年轮状条纹。烧焦在塑料件表面出现的局部的塑料焦化发黑。彩虹现象指透明区域在反光条件下出现彩色光晕的现象。BBKCOMMUNICATIONTECHNOLOGYCO.,LTD.步步高通信科技有限公司原材料IQC检验标准步步高通信科技有限公司机密，未经授权，不得使用和传播第3页共10页深入专业做世界一流产品2.手机检验面的定义Ⅰ级面手机上显示信息的重要区域，如镜片的透明区和LCD的透明区。Ⅱ级面暴露在外，正常使用时可直接看到的主要表面，如镜片的非信息显示区，键盘、翻盖、底壳、电池盖的正面，及翻盖的正反两面。Ⅲ级面暴露在外，正常使用时并不直接看到的次要表面，如面壳、底壳、电池盖及翻盖的侧面，天线的外表面等的外观面。Ⅳ级面正常使用时看不到，只有在拆卸手机模型时才能看到的零件表面。3.缺陷代码对照表缺陷代码对照表见下表。符号定义单位符号定义单位N数量个D直径㎜L长度㎜H深度㎜W宽度㎜DS距离㎜S面积㎜²补充说明：a)当缺陷的直径D≤0.10㎜且不连续时,可以不视为缺陷，数目不计。b)以下所提到的不良缺陷的数目均指单面上的不良缺陷数目...
