SVG日常维护及故障处理VIP免费

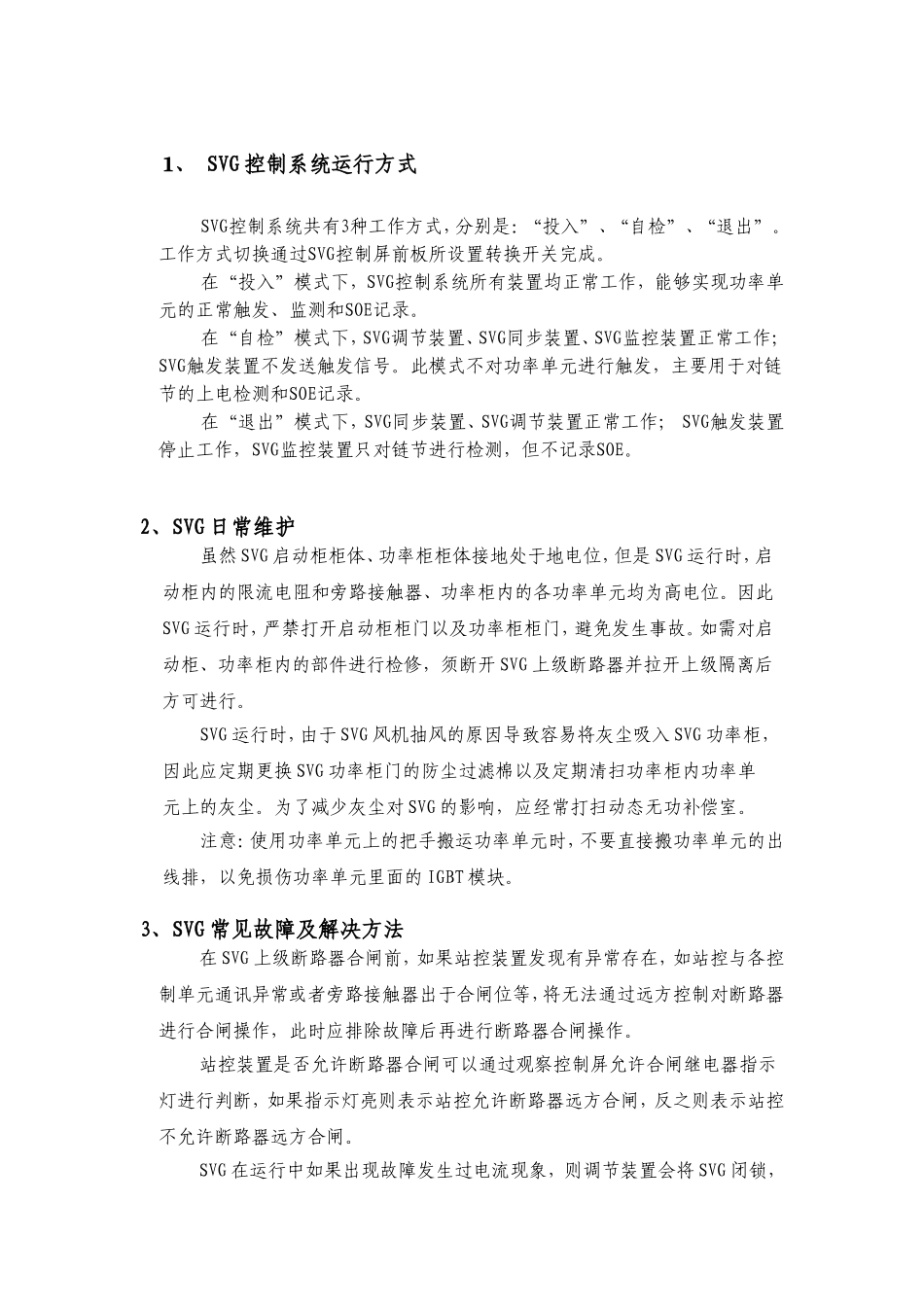

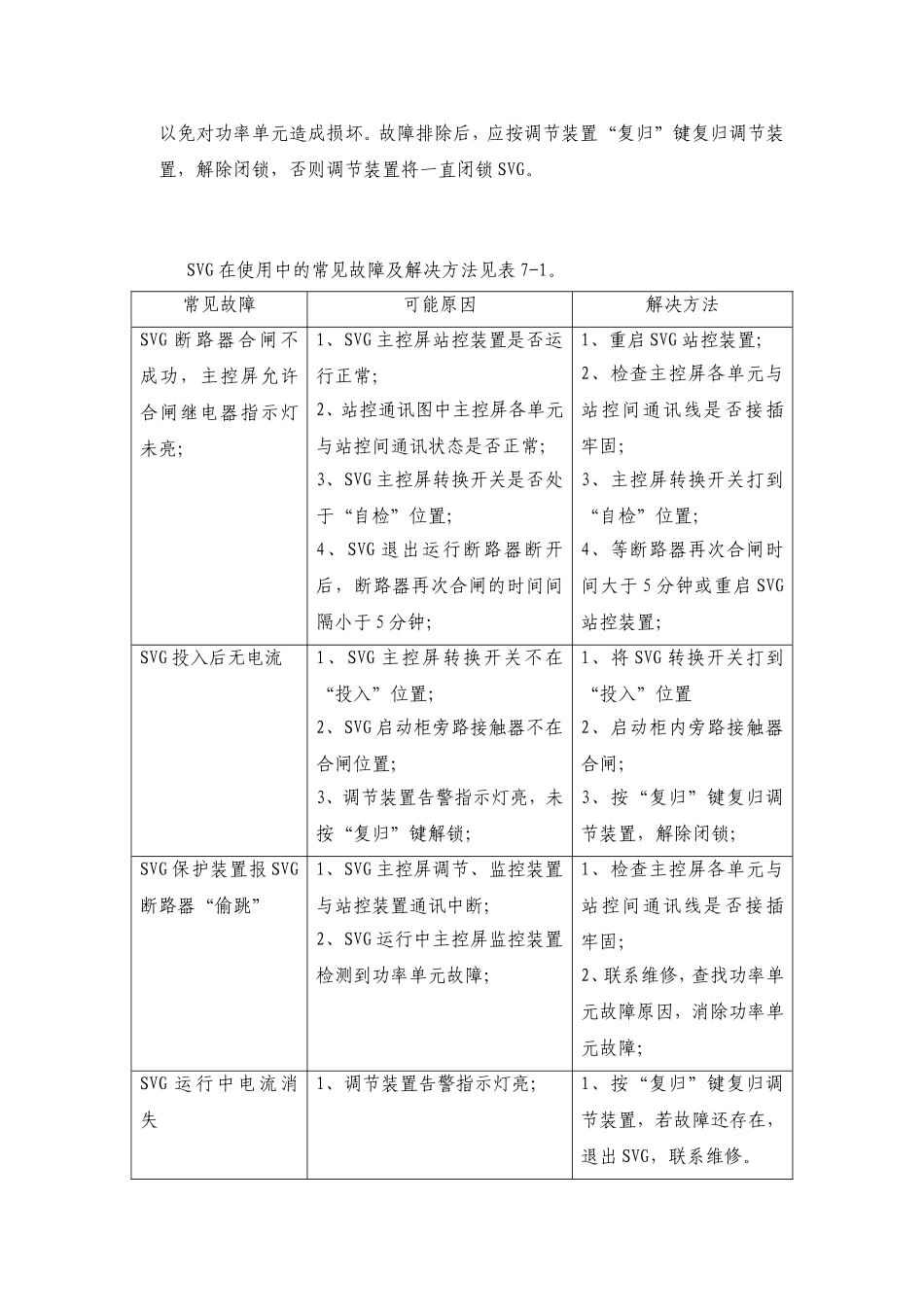

1、SVG控制系统运行方式SVG控制系统共有3种工作方式，分别是：“投入”、“自检”、“退出”。工作方式切换通过SVG控制屏前板所设置转换开关完成。在“投入”模式下，SVG控制系统所有装置均正常工作，能够实现功率单元的正常触发、监测和SOE记录。在“自检”模式下，SVG调节装置、SVG同步装置、SVG监控装置正常工作；SVG触发装置不发送触发信号。此模式不对功率单元进行触发，主要用于对链节的上电检测和SOE记录。在“退出”模式下，SVG同步装置、SVG调节装置正常工作；SVG触发装置停止工作，SVG监控装置只对链节进行检测，但不记录SOE。2、SVG日常维护虽然SVG启动柜柜体、功率柜柜体接地处于地电位，但是SVG运行时，启动柜内的限流电阻和旁路接触器、功率柜内的各功率单元均为高电位。因此SVG运行时，严禁打开启动柜柜门以及功率柜柜门，避免发生事故。如需对启动柜、功率柜内的部件进行检修，须断开SVG上级断路器并拉开上级隔离后方可进行。SVG运行时，由于SVG风机抽风的原因导致容易将灰尘吸入SVG功率柜，因此应定期更换SVG功率柜门的防尘过滤棉以及定期清扫功率柜内功率单元上的灰尘。为了减少灰尘对SVG的影响，应经常打扫动态无功补偿室。注意：使用功率单元上的把手搬运功率单元时，不要直接搬功率单元的出线排，以免损伤功率单元里面的IGBT模块。3、SVG常见故障及解决方法在SVG上级断路器合闸前，如果站控装置发现有异常存在，如站控与各控制单元通讯异常或者旁路接触器出于合闸位等，将无法通过远方控制对断路器进行合闸操作，此时应排除故障后再进行断路器合闸操作。站控装置是否允许断路器合闸可以通过观察控制屏允许合闸继电器指示灯进行判断，如果指示灯亮则表示站控允许断路器远方合闸，反之则表示站控不允许断路器远方合闸。SVG在运行中如果出现故障发生过电流现象，则调节装置会将SVG闭锁，以免对功率单元造成损坏。故障排除后，应按调节装置“复归”键复归调节装置，解除闭锁，否则调节装置将一直闭锁SVG。SVG在使用中的常见故障及解决方法见表7-1。常见故障可能原因解决方法SVG断路器合闸不成功，主控屏允许合闸继电器指示灯未亮；1、SVG主控屏站控装置是否运行正常；2、站控通讯图中主控屏各单元与站控间通讯状态是否正常；3、SVG主控屏转换开关是否处于“自检”位置；4、SVG退出运行断路器断开后，断路器再次合闸的时间间隔小于5分钟；1、重启SVG站控装置；2、检查主控屏各单元与站控间通讯线是否接插牢固；3、主控屏转换开关打到“自检”位置；4、等断路器再次合闸时间大于5分钟或重启SVG站控装置；SVG投入后无电流1、SVG主控屏转换开关不在“投入”位置；2、SVG启动柜旁路接触器不在合闸位置；3、调节装置告警指示灯亮，未按“复归”键解锁；1、将SVG转换开关打到“投入”位置2、启动柜内旁路接触器合闸；3、按“复归”键复归调节装置，解除闭锁；SVG保护装置报SVG断路器“偷跳”1、SVG主控屏调节、监控装置与站控装置通讯中断；2、SVG运行中主控屏监控装置检测到功率单元故障；1、检查主控屏各单元与站控间通讯线是否接插牢固；2、联系维修，查找功率单元故障原因，消除功率单元故障；SVG运行中电流消失1、调节装置告警指示灯亮；1、按“复归”键复归调节装置，若故障还存在，退出SVG，联系维修。表7-1SVG常见故障及解决方法4、包装、运输及存储SVG控制屏采用纸质外包装，包装主要起防划伤和警示作用，外包装设有“小心玻璃”字样面（屏体玻璃面）严禁碰撞。屏体上方装有4个起吊孔，起吊时挂对角线2个或4个，倾斜角度小于30度。运输过程中应注意防尘、防雨、防水、防潮、防震。屏体应贮存在相对湿度不大于85%的库房内，室内无酸、碱、盐及腐蚀性、爆炸性气体和灰尘、雨、雪侵害。若长期不用应保留原包装。
