abaqus常见操作问题VIP免费

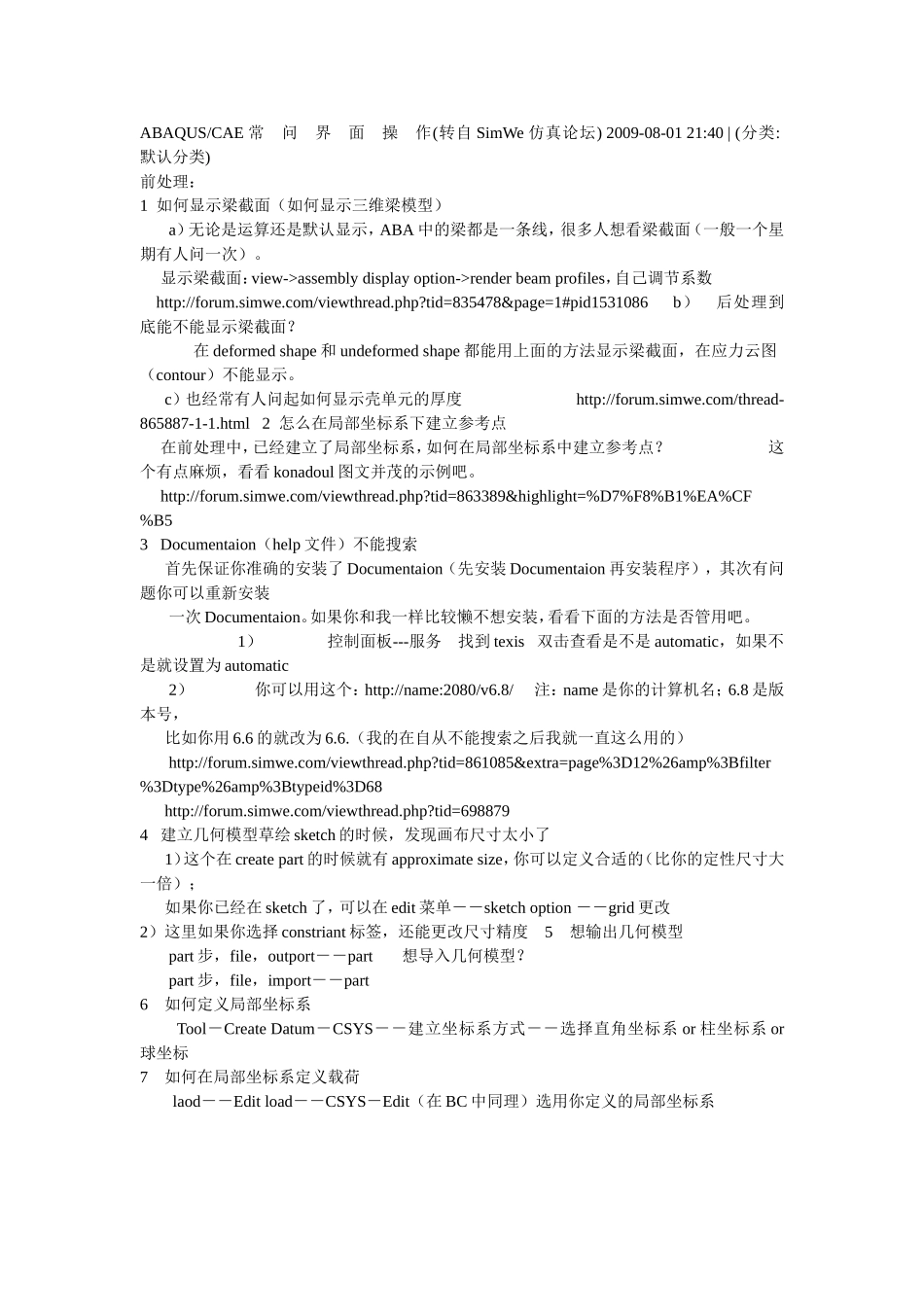

ABAQUS/CAE常问界面操作(转自SimWe仿真论坛)2009-08-0121:40|(分类:默认分类)前处理：1如何显示梁截面（如何显示三维梁模型）a）无论是运算还是默认显示，ABA中的梁都是一条线，很多人想看梁截面（一般一个星期有人问一次）。显示梁截面：view->assemblydisplayoption->renderbeamprofiles，自己调节系数http://forum.simwe.com/viewthread.php?tid=835478&page=1#pid1531086b）后处理到底能不能显示梁截面？在deformedshape和undeformedshape都能用上面的方法显示梁截面，在应力云图（contour）不能显示。c）也经常有人问起如何显示壳单元的厚度http://forum.simwe.com/thread-865887-1-1.html2怎么在局部坐标系下建立参考点在前处理中，已经建立了局部坐标系，如何在局部坐标系中建立参考点？这个有点麻烦，看看konadoul图文并茂的示例吧。http://forum.simwe.com/viewthread.php?tid=863389&highlight=%D7%F8%B1%EA%CF%B53Documentaion（help文件）不能搜索首先保证你准确的安装了Documentaion（先安装Documentaion再安装程序），其次有问题你可以重新安装一次Documentaion。如果你和我一样比较懒不想安装，看看下面的方法是否管用吧。1）控制面板---服务找到texis双击查看是不是automatic，如果不是就设置为automatic2）你可以用这个：http://name:2080/v6.8/注：name是你的计算机名；6.8是版本号，比如你用6.6的就改为6.6.（我的在自从不能搜索之后我就一直这么用的）http://forum.simwe.com/viewthread.php?tid=861085&extra=page%3D12%26amp%3Bfilter%3Dtype%26amp%3Btypeid%3D68http://forum.simwe.com/viewthread.php?tid=6988794建立几何模型草绘sketch的时候，发现画布尺寸太小了1）这个在createpart的时候就有approximatesize，你可以定义合适的（比你的定性尺寸大一倍）；如果你已经在sketch了，可以在edit菜单－－sketchoption－－grid更改2）这里如果你选择constriant标签，还能更改尺寸精度5想输出几何模型part步，file，outport－－part想导入几何模型？part步，file，import－－part6如何定义局部坐标系Tool－CreateDatum－CSYS－－建立坐标系方式－－选择直角坐标系or柱坐标系or球坐标7如何在局部坐标系定义载荷laod－－Editload－－CSYS－Edit（在BC中同理）选用你定义的局部坐标系8如何定义随变载荷amplitude这个不多说了，强烈建议看《常见问题2.0》小康大侠图示空间变载：http://forum.simwe.com/thread-867236-1-5.html（强烈推荐照此演示操作一回）http://forum.simwe.com/viewthread.php?tid=861727&highlight=%CB%E6%CA%B1%BC%E4%B1%E4%BB%AF%B5%C4%D4%D8%BA%C9設定於空間中變化的負載：A;v%|!http://forum.simwe.com/viewthrea...p;page=1#pid1556636加载梯形载荷：http://forum.simwe.com/viewthread.php?tid=870350&extra=page%3D1%26amp%3Bfilter%3Dtype%26amp%3Btypeid%3D689怎么知道模型单元数目（一共有多少个单元）在mesh步，meshverify可以查到单元类型，数目以及单元质量一目了然Query---element也可以查询的。http://forum.simwe.com/viewthread.php?tid=813860&highlight=%B5%A5%D4%AA%CA%FD%C4%BFhttp://forum.simwe.com/viewthread.php?tid=858700&highlight=%B6%E0%C9%D9%B8%F6%B5%A5%D4%AA10怎样查询某个面的面积下面是好心人给出的几种方法（有图文版），看看你喜欢那种了http://forum.simwe.com/viewthread.php?tid=855289&highlight=%C3%E6%BB%FDhttp://forum.simwe.com/viewthread.php?tid=859665&highlight=%C3%E6%BB%FD11分享一个Documentation搜索文件小技巧：1在操作过程中有疑问需要搜索Documentation文件，如果你在相关CAE界面直接按F1，这样Documentation会自动链接到相关领域，省去搜索、查找的麻烦（你搜索一个关键词，会出来一堆相关的东西，到底哪一个是你最想要的呢？）2在搜索的时候，搜索一个词组（比如hardcontact）就采用"hardcontact",如果你输入hardcontact，系统就默认为是你想搜索hard和contact，会出来很多你用不着的东西，反倒把你想要的给淹没了。加不加引号就是这个区别（注意，必须是英文输入法的引号""...
