QTZ31.5塔吊施工方案docVIP免费

QTZ31.5塔吊施工方案doc_第1页
1/9
QTZ31.5塔吊施工方案doc_第2页
2/9
QTZ31.5塔吊施工方案doc_第3页
3/9

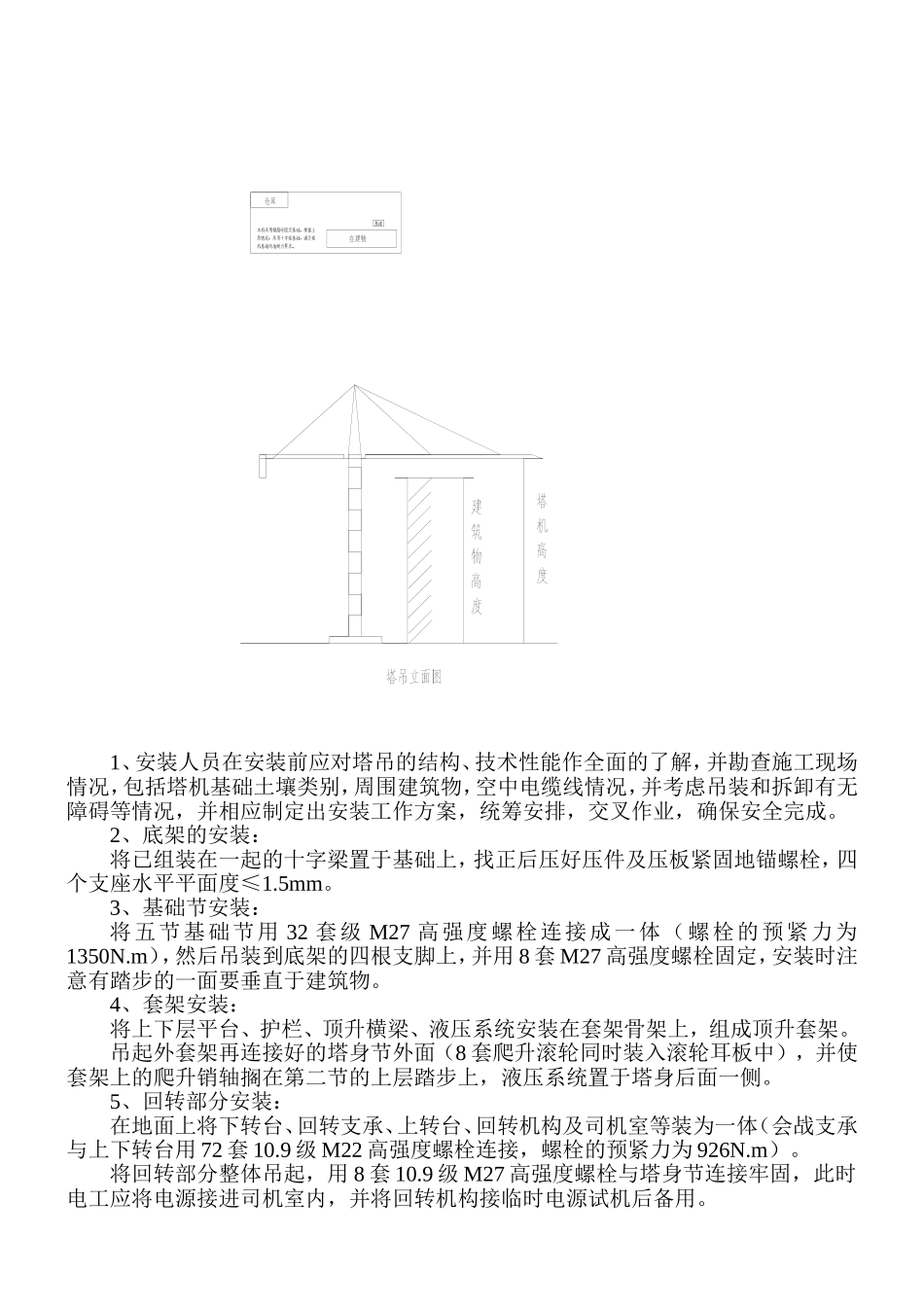

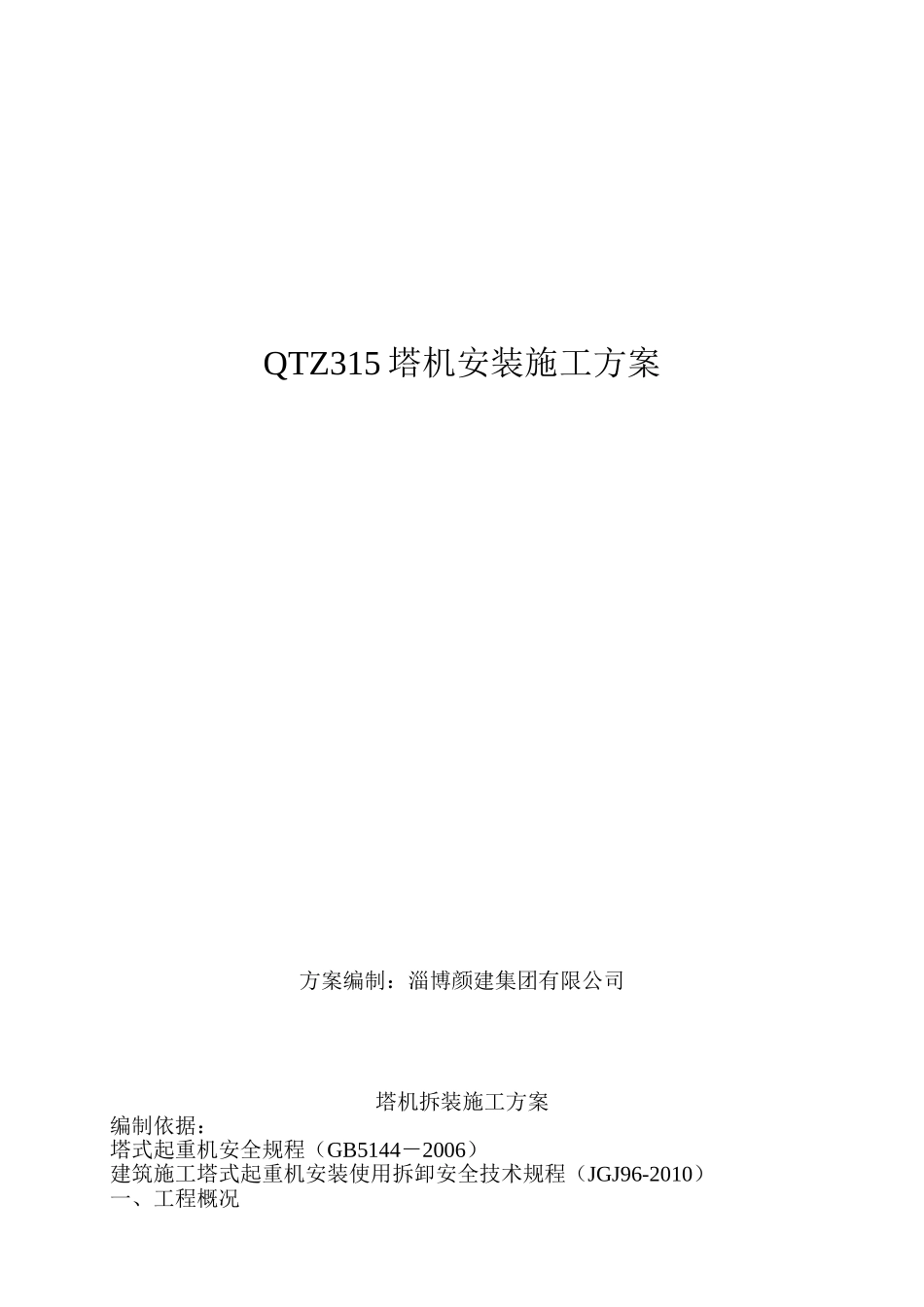

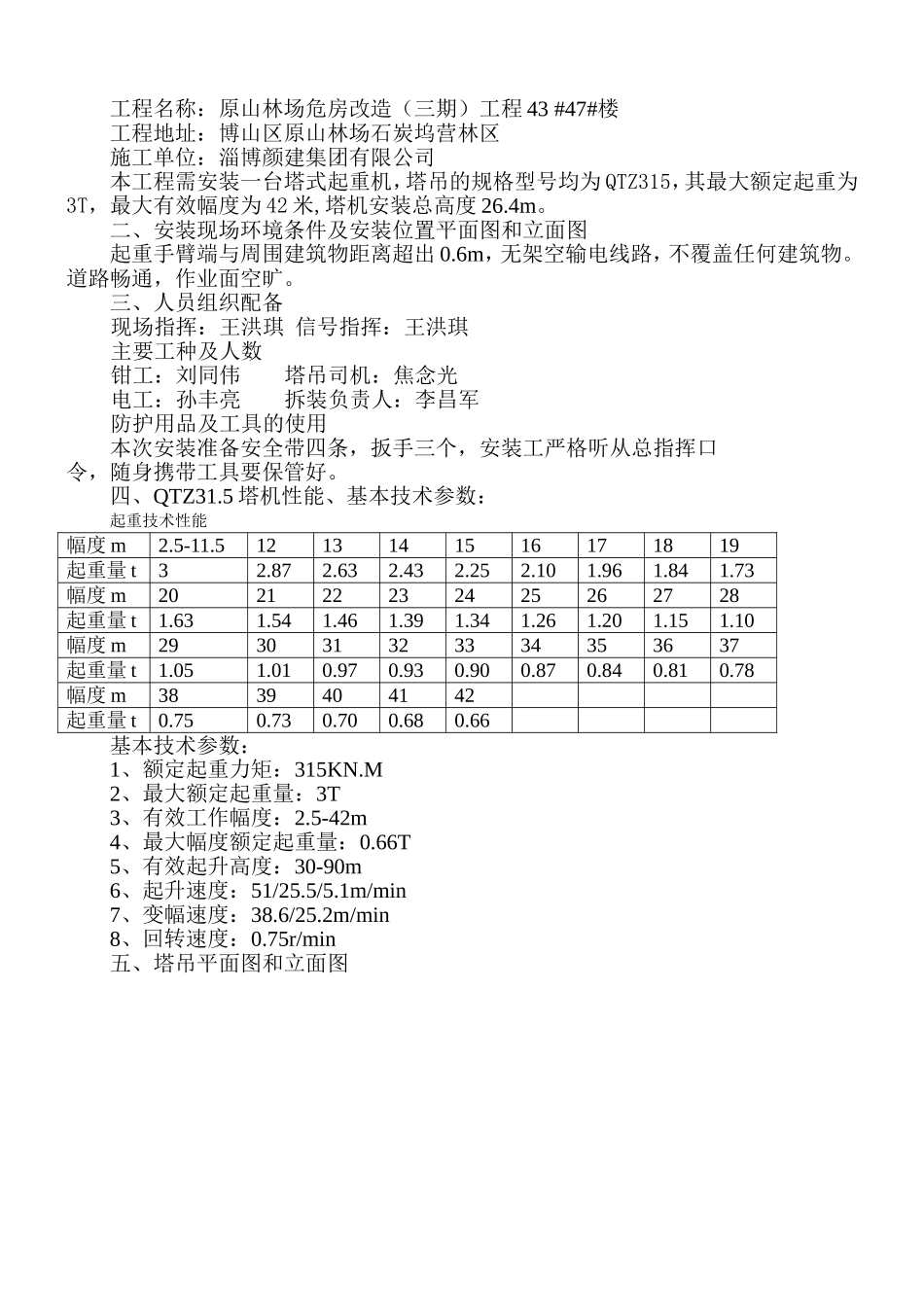

QTZ315塔机安装施工方案方案编制:淄博颜建集团有限公司塔机拆装施工方案编制依据:塔式起重机安全规程(GB5144-2006)建筑施工塔式起重机安装使用拆卸安全技术规程(JGJ96-2010)一、工程概况工程名称:原山林场危房改造(三期)工程43#47#楼工程地址:博山区原山林场石炭坞营林区施工单位:淄博颜建集团有限公司本工程需安装一台塔式起重机,塔吊的规格型号均为QTZ315,其最大额定起重为3T,最大有效幅度为42米,塔机安装总高度26.4m。二、安装现场环境条件及安装位置平面图和立面图起重手臂端与周围建筑物距离超出0.6m,无架空输电线路,不覆盖任何建筑物。道路畅通,作业面空旷。三、人员组织配备现场指挥:王洪琪信号指挥:王洪琪主要工种及人数钳工:刘同伟塔吊司机:焦念光电工:孙丰亮拆装负责人:李昌军防护用品及工具的使用本次安装准备安全带四条,扳手三个,安装工严格听从总指挥口令,随身携带工具要保管好。四、QTZ31.5塔机性能、基本技术参数:起重技术性能幅度m2.5-11.51213141516171819起重量t32.872.632.432.252.101.961.841.73幅度m202122232425262728起重量t1.631.541.461.391.341.261.201.151.10幅度m293031323334353637起重量t1.051.010.970.930.900.870.840.810.78幅度m3839404142起重量t0.750.730.700.680.66基本技术参数:1、额定起重力矩:315KN.M2、最大额定起重量:3T3、有效工作幅度:2.5-42m4、最大幅度额定起重量:0.66T5、有效起升高度:30-90m6、起升速度:51/25.5/5.1m/min7、变幅速度:38.6/25.2m/min8、回转速度:0.75r/min五、塔吊平面图和立面图1、安装人员在安装前应对塔吊的结构、技术性能作全面的了解,并勘查施工现场情况,包括塔机基础土壤类别,周围建筑物,空中电缆线情况,并考虑吊装和拆卸有无障碍等情况,并相应制定出安装工作方案,统筹安排,交叉作业,确保安全完成。2、底架的安装:将已组装在一起的十字梁置于基础上,找正后压好压件及压板紧固地锚螺栓,四个支座水平平面度≤1.5mm。3、基础节安装:将五节基础节用32套级M27高强度螺栓连接成一体(螺栓的预紧力为1350N.m),然后吊装到底架的四根支脚上,并用8套M27高强度螺栓固定,安装时注意有踏步的一面要垂直于建筑物。4、套架安装:将上下层平台、护栏、顶升横梁、液压系统安装在套架骨架上,组成顶升套架。吊起外套架再连接好的塔身节外面(8套爬升滚轮同时装入滚轮耳板中),并使套架上的爬升销轴搁在第二节的上层踏步上,液压系统置于塔身后面一侧。5、回转部分安装:在地面上将下转台、回转支承、上转台、回转机构及司机室等装为一体(会战支承与上下转台用72套10.9级M22高强度螺栓连接,螺栓的预紧力为926N.m)。将回转部分整体吊起,用8套10.9级M27高强度螺栓与塔身节连接牢固,此时电工应将电源接进司机室内,并将回转机构接临时电源试机后备用。6、塔帽安装:将塔帽平台、爬梯与塔帽主体在地面上连接牢固,平衡臂拉杆的顶部耳板及第一节拉杆与塔帽用销轴连接为一体起重臂拉杆的顶部耳板及第一节拉杆与塔帽用销轴连接为一体,随后把塔帽吊到上转台上,用四件销轴φ50×105将塔帽与上转台联接。吊装时应将塔顶垂直的一侧朝向起重臂方向。7、平衡臂安装:在平衡臂主体上安装好平台、护栏,并将起升机构、配电箱及平衡臂拉杆第二节等安装在平衡臂上,接好各部分电线。在平衡臂端部系一根长麻绳,用以控制平衡臂的方向和位置。在吊耳上系好吊索,在地面上起吊平衡臂,检查吊装的稳定性,然后起吊安装,用销轴φ50×179与上转台联接。将平衡臂尾部抬高一定角度装好平衡臂拉杆,放平后吊车摘钩。吊二块配重,放在靠近起升机构一侧的配重腔的两边,并固定防止窜动,起升机构接好电源线,试机待用。8、起重臂与起重臂拉杆的安装:用相应销轴把臂端导向轮、变幅机构、臂根导向轮、小车装配在一起,臂架第一节和第二节连接好后,装上变幅小车并固定在吊臂根部(小车安装时,小车维修吊笼应与司机室同侧),把吊臂搁置在1m高左右的支架上,使小车离地;装上小车牵引机构。所有销轴都应装上开口销且开口销必须充分张开。组合吊臂拉杆,用销轴连接后搁置在吊臂上弦杆的拉杆护...
