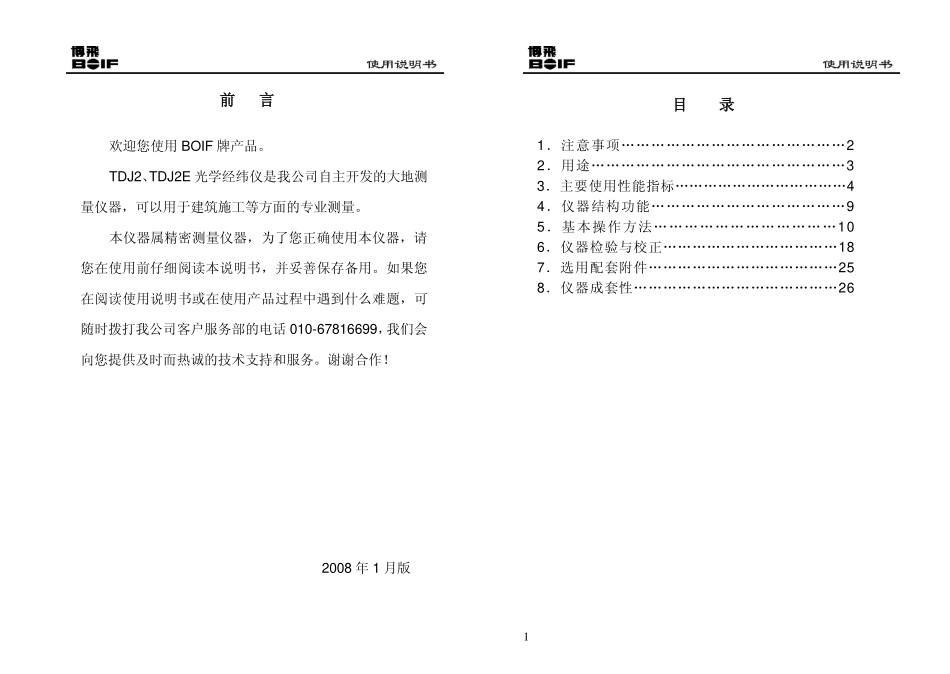

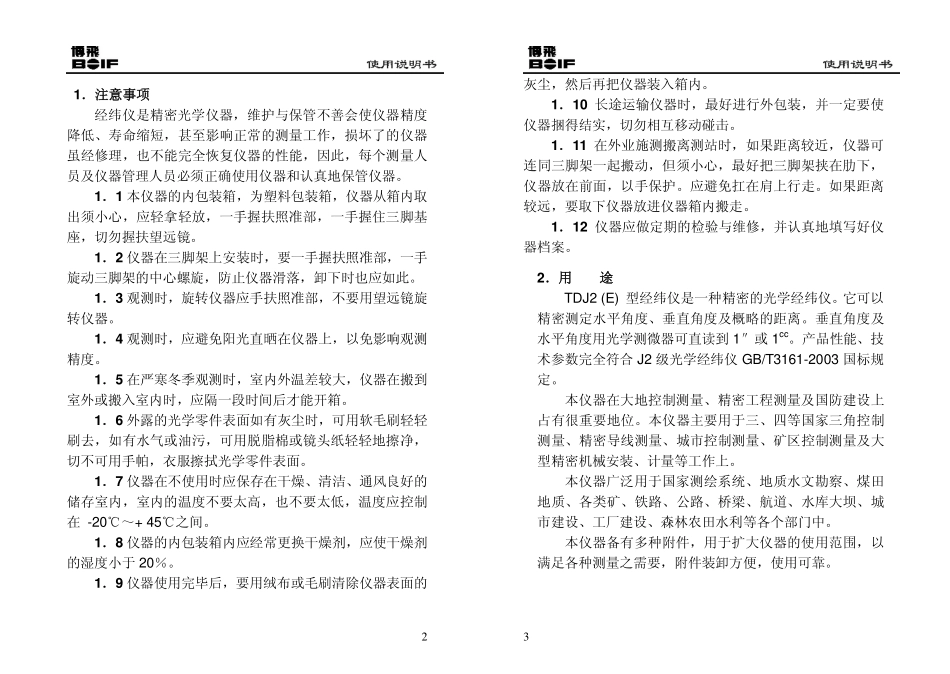

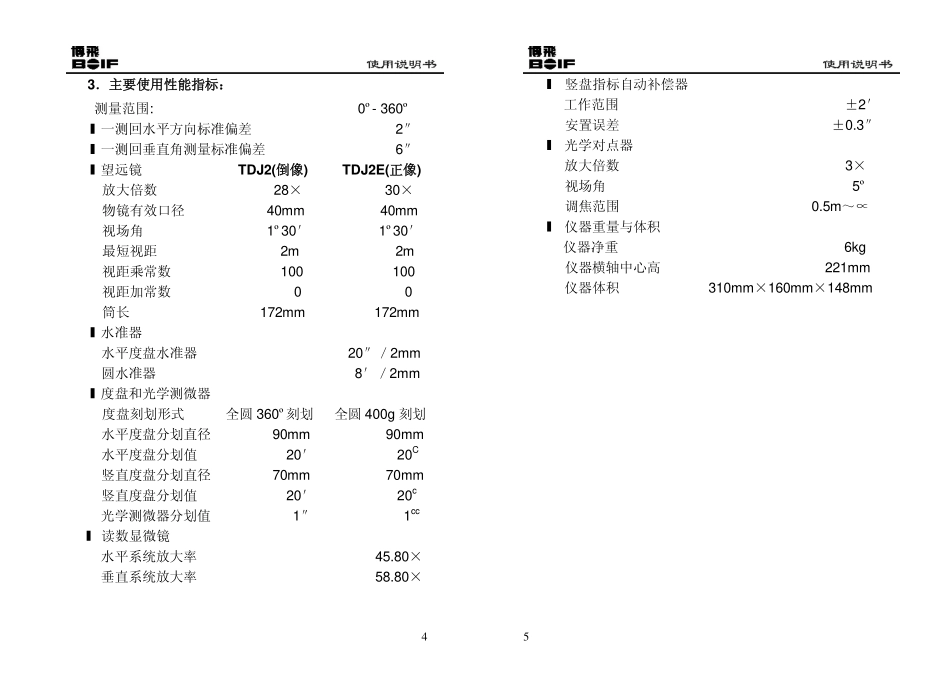

前言欢迎您使用BOIF牌产品。TDJ2、TDJ2E光学经纬仪是我公司自主开发的大地测量仪器，可以用于建筑施工等方面的专业测量。本仪器属精密测量仪器，为了您正确使用本仪器，请您在使用前仔细阅读本说明书，并妥善保存备用。如果您在阅读使用说明书或在使用产品过程中遇到什么难题，可随时拨打我公司客户服务部的电话010-67816699，我们会向您提供及时而热诚的技术支持和服务。谢谢合作！2008年1月版1目录1．注意事项………………………………………22．用途……………………………………………33．主要使用性能指标………………………………44．仪器结构功能…………………………………95．基本操作方法………………………………106．仪器检验与校正………………………………187．选用配套附件…………………………………258．仪器成套性……………………………………2621．注意事项经纬仪是精密光学仪器，维护与保管不善会使仪器精度降低、寿命缩短，甚至影响正常的测量工作，损坏了的仪器虽经修理，也不能完全恢复仪器的性能，因此，每个测量人员及仪器管理人员必须正确使用仪器和认真地保管仪器。1．1本仪器的内包装箱，为塑料包装箱，仪器从箱内取出须小心，应轻拿轻放，一手握扶照准部，一手握住三脚基座，切勿握扶望远镜。1．2仪器在三脚架上安装时，要一手握扶照准部，一手旋动三脚架的中心螺旋，防止仪器滑落，卸下时也应如此。1．3观测时，旋转仪器应手扶照准部，不要用望远镜旋转仪器。1．4观测时，应避免阳光直晒在仪器上，以免影响观测精度。1．5在严寒冬季观测时，室内外温差较大，仪器在搬到室外或搬入室内时，应隔一段时间后才能开箱。1．6外露的光学零件表面如有灰尘时，可用软毛刷轻轻刷去，如有水气或油污，可用脱脂棉或镜头纸轻轻地擦净，切不可用手帕，衣服擦拭光学零件表面。1．7仪器在不使用时应保存在干燥、清洁、通风良好的储存室内，室内的温度不要太高，也不要太低，温度应控制在-20℃～+45℃之间。1．8仪器的内包装箱内应经常更换干燥剂，应使干燥剂的湿度小于20％。1．9仪器使用完毕后，要用绒布或毛刷清除仪器表面的3灰尘，然后再把仪器装入箱内。1．10长途运输仪器时，最好进行外包装，并一定要使仪器捆得结实，切勿相互移动碰击。1．11在外业施测搬离测站时，如果距离较近，仪器可连同三脚架一起搬动，但须小心，最好把三脚架挟在肋下，仪器放在前面，以手保护。应避免扛在肩上行走。如果距离较远，要取下仪器放进仪器箱内搬走。1．12仪器应做定期的检验与维修，并认真地填写好仪器档案。2．用途TDJ2(E)型经纬仪是一种精密的光学经纬仪。它可以精密测定水平角度、垂直角度及概略的距离。垂直角度及水平角度用光学测微器可直读到1″或1cc。产品性能、技术参数完全符合J2级光学经纬仪GB/T3161-2003国标规定。本仪器在大地控制测量、精密工程测量及国防建设上占有很重要地位。本仪器主要用于三、四等国家三角控制测量、精密导线测量、城市控制测量、矿区控制测量及大型精密机械安装、计量等工作上。本仪器广泛用于国家测绘系统、地质水文勘察、煤田地质、各类矿、铁路、公路、桥梁、航道、水库大坝、城市建设、工厂建设、森林农田水利等各个部门中。本仪器备有多种附件，用于扩大仪器的使用范围，以满足各种测量之需要，附件装卸方便，使用可靠。43．主要使用性能指标：测量范围:0º-360ºl一测回水平方向标准偏差2″l一测回垂直角测量标准偏差6″l望远镜TDJ2(倒像)TDJ2E(正像)放大倍数28×30×物镜有效口径40mm40mm视场角1º30′1º30′最短视距2m2m视距乘常数100100视距加常数00筒长172mm172mml水准器水平度盘水准器20″／2mm圆水准器8′／2mml度盘和光学测微器度盘刻划形式全圆360º刻划全圆400g刻划水平度盘分划直径90mm90mm水平度盘分划值20′20C竖直度盘分划直径70mm70mm竖直度盘分划值20′20c光学测微器分划值1″1ccl读数显微镜水平系统放大率45.80×垂直系统放大率58.80×5l竖盘指标自动补偿器工作范围±2′安置误差±0.3″l光学对点器放大倍数3×视场角5º调焦范围0.5m～∝l仪器重量与体积仪器净重6kg仪器横轴中心高221mm仪器体积310mm×160mm×1...
