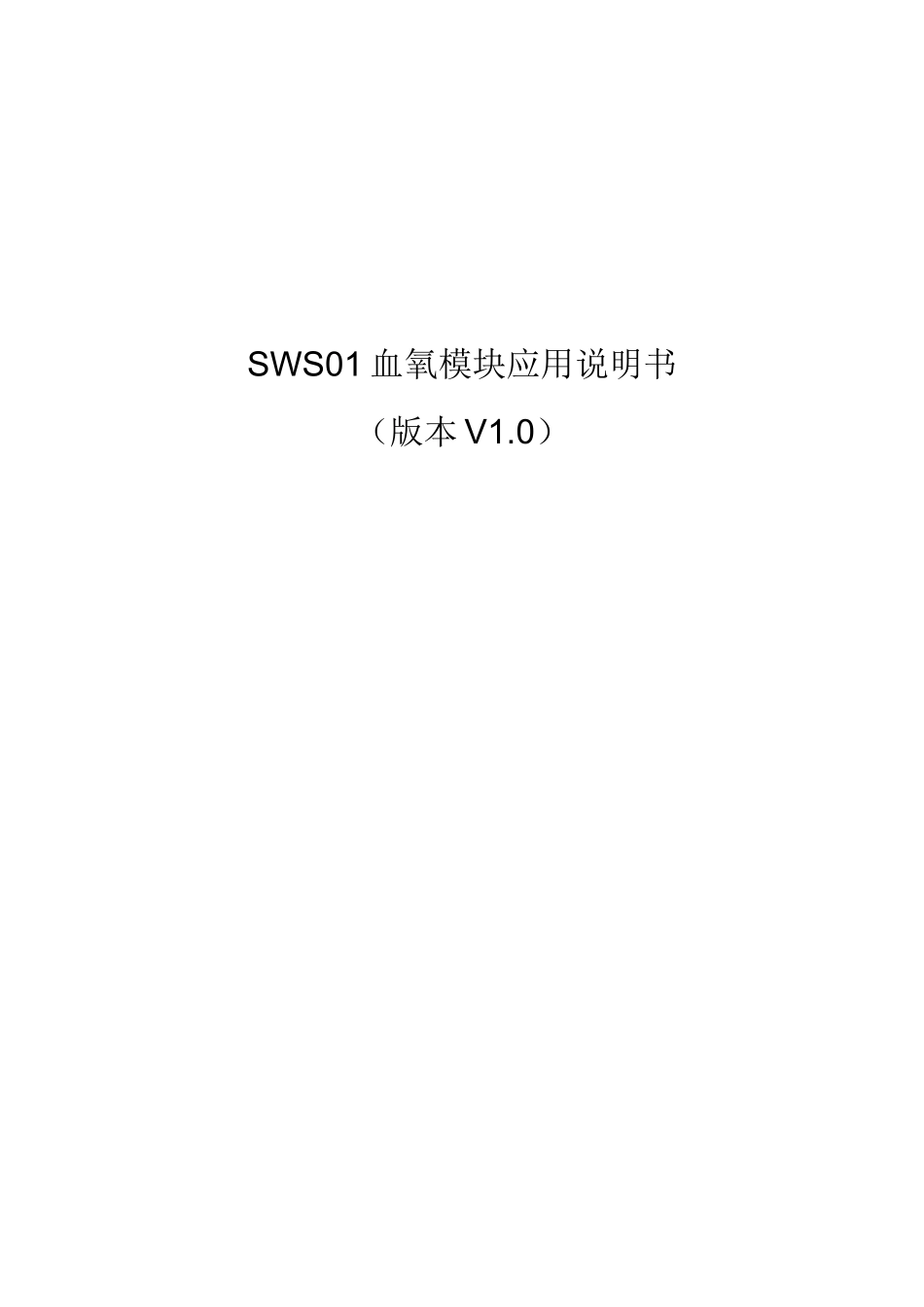

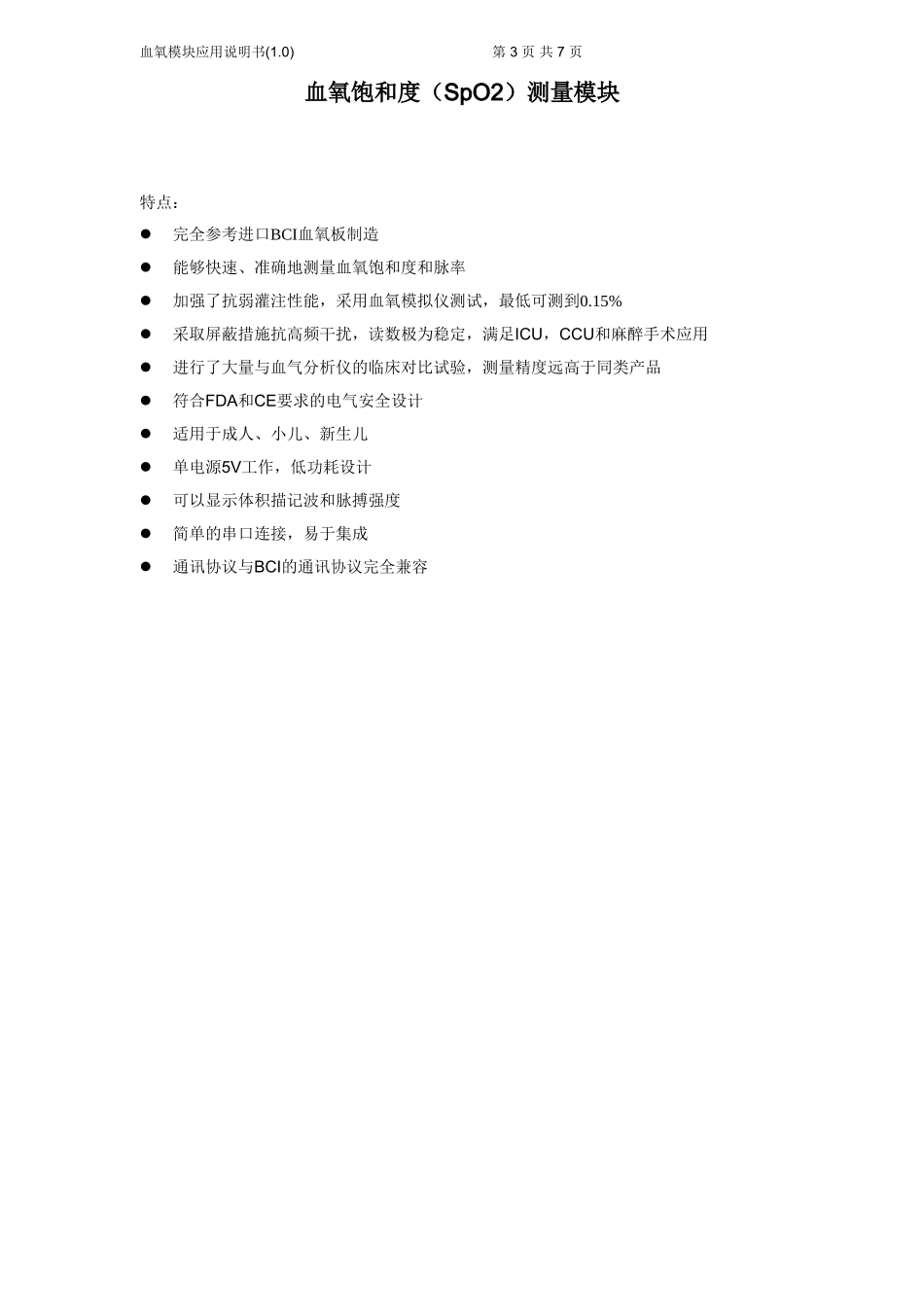

SWS01血氧模块应用说明书（版本V1.0）血氧模块应用说明书(1.0)第2页共7页血氧模块应用说明书(1.0)第3页共7页血氧饱和度（SpO2）测量模块特点：完全参考进口BCI血氧板制造能够快速、准确地测量血氧饱和度和脉率加强了抗弱灌注性能，采用血氧模拟仪测试，最低可测到0.15%采取屏蔽措施抗高频干扰，读数极为稳定，满足ICU，CCU和麻醉手术应用进行了大量与血气分析仪的临床对比试验，测量精度远高于同类产品符合FDA和CE要求的电气安全设计适用于成人、小儿、新生儿单电源5V工作，低功耗设计可以显示体积描记波和脉搏强度简单的串口连接，易于集成通讯协议与BCI的通讯协议完全兼容血氧模块应用说明书(1.0)第4页共7页1.功能1.1计算结果计算得到血氧饱和度、脉率。1.2测量单位血氧饱和度％脉率BPM1.3串口通讯RS232口，TTL电平，4800波特率1.4自检提供CPU系统及A/D自检功能2.性能指标2.1测量范围血氧饱和度0-100%脉率25~300次/分2.2分辨率：血氧饱和度1％脉率1BPM2.3测量精度血氧饱和度1%（50-100%）50%以下未定义脉率1%（25-300BPM，非心率失常状态）3.机械特性3.1长度：101mm宽度：68mm高度：18mm3.2重量：48g3.3装配：在模块的四周有5个装配孔。3.4连接：血氧模块应用说明书(1.0)第5页共7页J1为9孔标准梯形接口，用于与传感器连接，引脚定义如下：PIN1：GNDPIN2：IRLED正极（REDLED负极）PIN3：REDLED正极（IRLED负极）PIN4：GNDPIN5：PD正极PIN6：GNDPIN7：GNDPIN8：未定义PIN9：PD负极P1为两针插座，用于给模块供电。引脚定义如下：PIN1（外侧）：GNDPIN2（内侧）：＋5VJ3为通讯接口，内侧为RXD，外侧为TXD。4.电气特性输入电压：5VDC10%静态电流：<120mA测量中电流：<140mA5.可选附件BCI兼容成人指夹探头血氧模块应用说明书(1.0)第6页共7页BCI兼容耳夹探头6.环境说明6.1温度工作：0~45摄氏度储藏：-20-55摄氏度6.2湿度范围工作：30~95%储藏：10~100%6.3工作海拔高度-500-5000米6.4使用寿命主板10年，探头3年。7.满足下列标准EN865脉搏血氧计专用要求EN60601-1医用电子设备通用安全要求EN60601-1-4可编程医疗电子系统通用安全要求EN30993医疗仪器生物学评估血氧模块应用说明书(1.0)第7页共7页8.串口通讯协议8.1串口通讯设置：数据格式：起始位+8位数据位+1位停止位，奇校验；波特率：4800baud8.2模块向上位机发送的数据：发送数据：5字节格式，每秒钟60个包，第7位为同步位。字节位数据意义10～3信号强度(0～8)，表示脉搏搏动的强度41＝搜索时间太长，0=OK51＝血氧饱和度下降，0=OK61＝脉搏声音指示7同步位，为120～6体积描记图(表示脉搏波形)7同步位，为030～3棒图(表示脉搏跳动情况)41＝探头有错误，0=OK51＝搜索脉搏，0=OK6脉率第7位7同步位，为040～6脉率(前6位)7同步位，为050～6血氧饱和度7同步位，为0血氧模块应用说明书(1.0)第8页共7页8.3上位机到模块的命令：单字节命令（大写字母ASCII码），第7位为同步位0。命令功能A使体积描记图的比例和偏移与当前样本一致B设置血氧饱和度为4次平均，脉率为8秒钟平均C设置血氧饱和度为8次平均，脉率为8秒钟平均D设置血氧为16次平均，脉率为16秒平均E使本模块向上位机发送当前软件的版本号F设置血氧为16次平均，脉率为8秒平均G禁止体积描记波的自动调节血氧模块检测报告1、人体检测a、手指插入探头到血氧数据检测完成：约10秒b、手指拔出探头到血氧数据消失：约5秒（波形指示约1秒）c、探头检测：无d、波形：自动幅度调节2、准确度和弱灌注检测（采用美国ClinicalDynamics公司生产的SmartSat血氧饱和度模拟仪，序列号为SS03951612，校准有效期至2005年7月。模拟仪精度为0.5%，R曲线选择为BCI曲线。准确度测试时心率选择80BPM，脉搏强度选择2.5%）准确度测试实验结果(没有出现误差)：模拟仪设置(血氧/脉搏)模块实测(血氧/脉搏)100/80100/8099/8099/8098/8098/8097/8097/8096/8096/8095/8095/8094/8094/8093/8093/8092/8092/8091/8091/8090/8090/8085/8085/80血氧模块应用说明书(1.0)第9页共7页80/8080/8075/8075/8070/8070/8065/8065/8060/8060/8055/8055/8050/8050/80弱灌注测试（采用95％血氧值，脉率80）：模拟...
