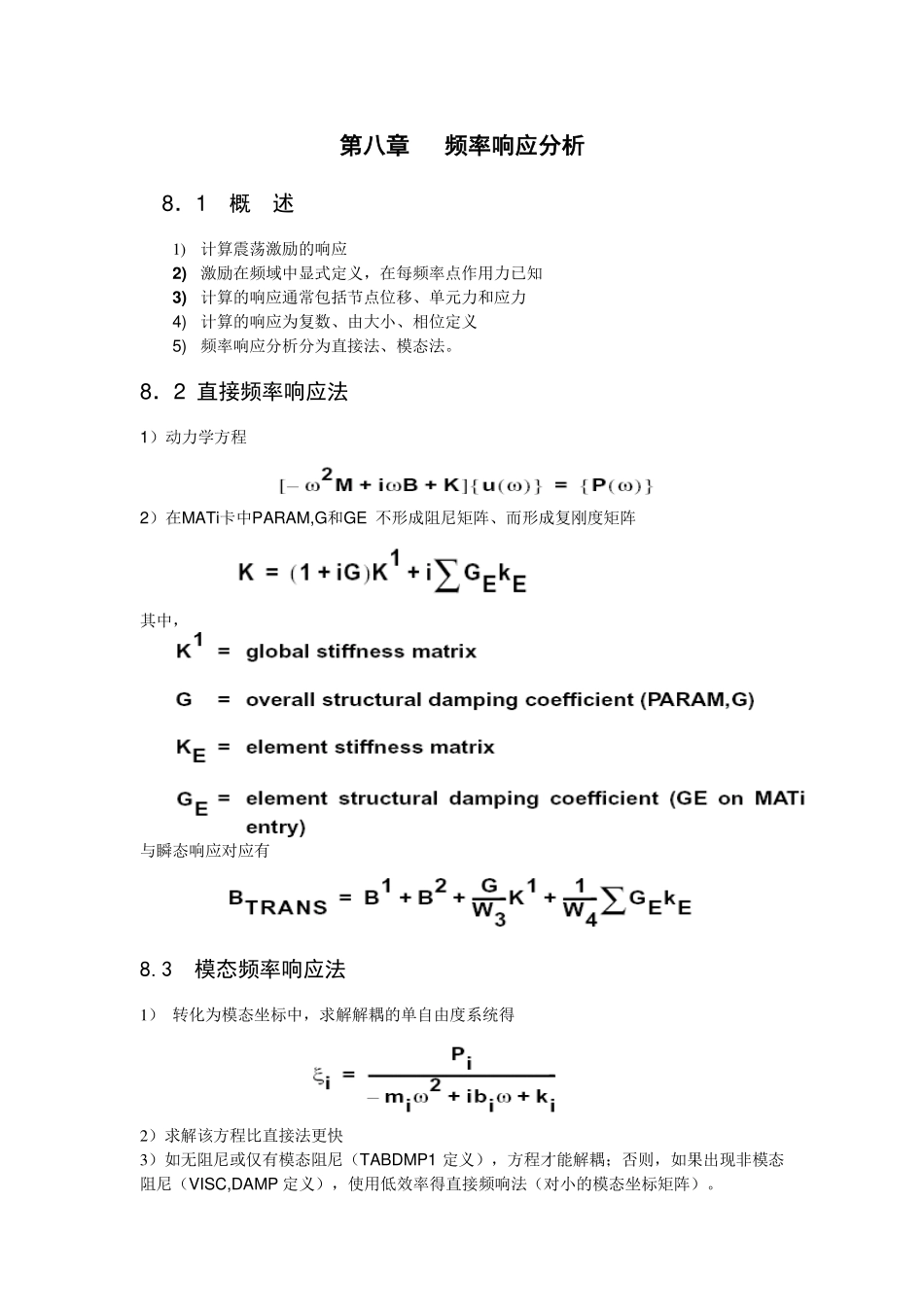

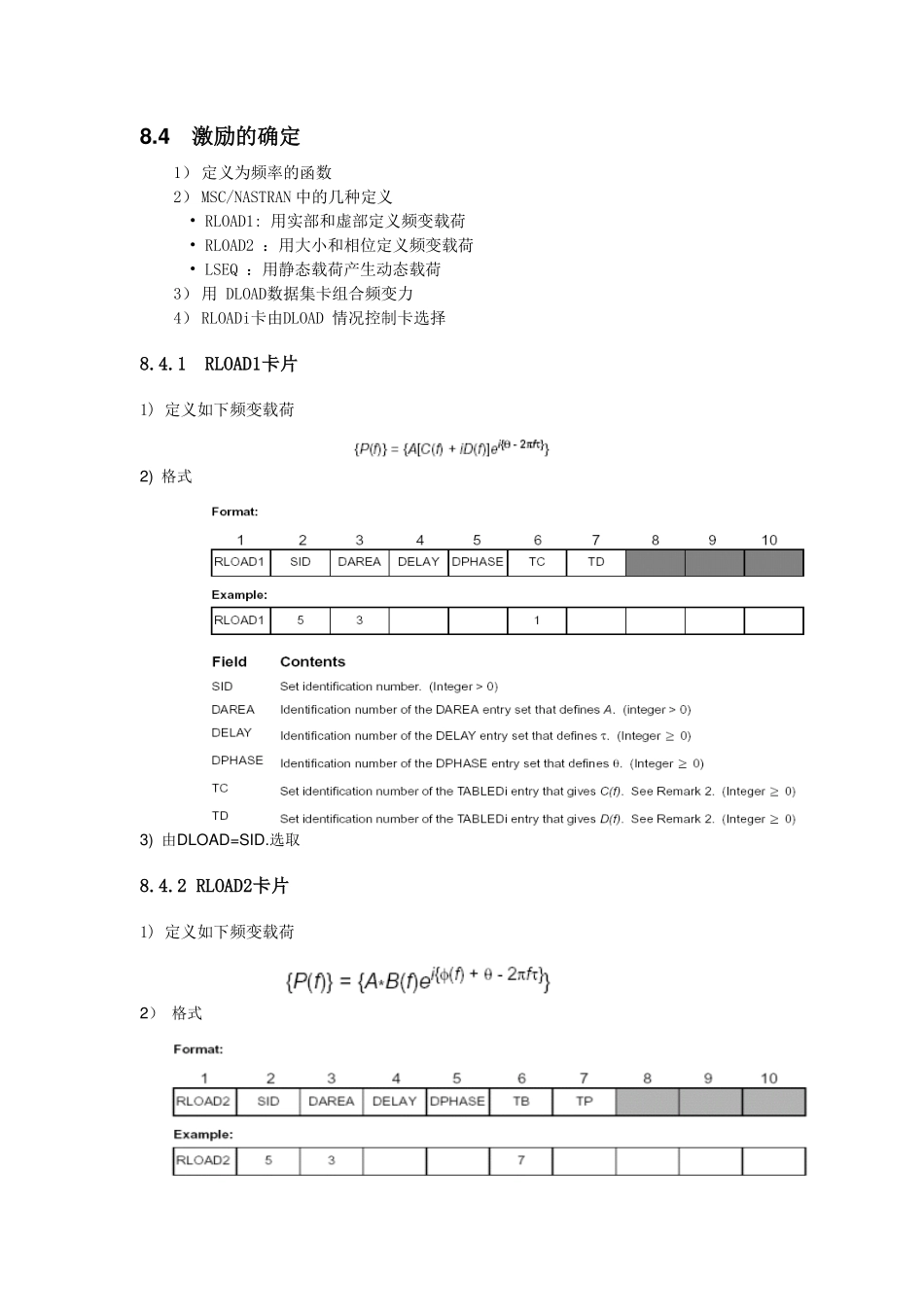

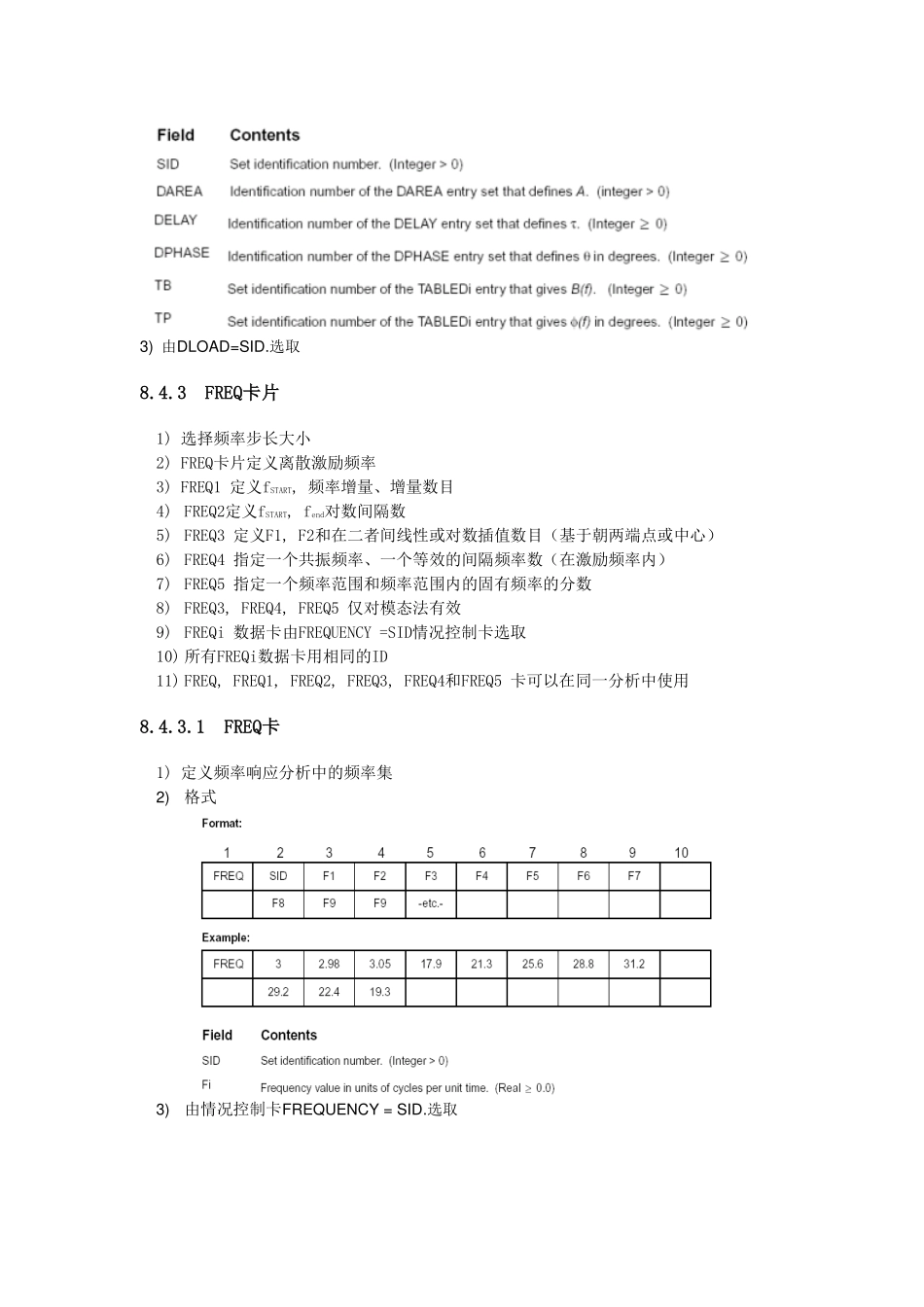

第八章频率响应分析8．1概述1)计算震荡激励的响应2)激励在频域中显式定义，在每频率点作用力已知3)计算的响应通常包括节点位移、单元力和应力4)计算的响应为复数、由大小、相位定义5)频率响应分析分为直接法、模态法。8．2直接频率响应法1）动力学方程2）在MATi卡中PARAM,G和GE不形成阻尼矩阵、而形成复刚度矩阵其中，与瞬态响应对应有8.3模态频率响应法1）转化为模态坐标中，求解解耦的单自由度系统得2）求解该方程比直接法更快3）如无阻尼或仅有模态阻尼（TABDMP1定义），方程才能解耦；否则，如果出现非模态阻尼（VISC,DAMP定义），使用低效率得直接频响法（对小的模态坐标矩阵）。8.4激励的确定1）定义为频率的函数2）MSC/NASTRAN中的几种定义•RLOAD1:用实部和虚部定义频变载荷•RLOAD2：用大小和相位定义频变载荷•LSEQ：用静态载荷产生动态载荷3）用DLOAD数据集卡组合频变力4）RLOADi卡由DLOAD情况控制卡选择8.4.1RLOAD1卡片1)定义如下频变载荷2)格式3)由DLOAD=SID.选取8.4.2RLOAD2卡片1)定义如下频变载荷2）格式3)由DLOAD=SID.选取8.4.3FREQ卡片1)选择频率步长大小2)FREQ卡片定义离散激励频率3)FREQ1定义fSTART,频率增量、增量数目4)FREQ2定义fSTART,fend对数间隔数5)FREQ3定义F1,F2和在二者间线性或对数插值数目（基于朝两端点或中心）6)FREQ4指定一个共振频率、一个等效的间隔频率数（在激励频率内）7)FREQ5指定一个频率范围和频率范围内的固有频率的分数8)FREQ3,FREQ4,FREQ5仅对模态法有效9)FREQi数据卡由FREQUENCY=SID情况控制卡选取10)所有FREQi数据卡用相同的ID11)FREQ,FREQ1,FREQ2,FREQ3,FREQ4和FREQ5卡可以在同一分析中使用8.4.3.1FREQ卡1)定义频率响应分析中的频率集2)格式3)由情况控制卡FREQUENCY=SID.选取8.4.3.2FREQ1卡1)定义频率响应问题中频率集：通过开始频率、频率增量、增量数目2)格式3)由情况控制卡FREQUENCY=SID选取4)fi=F1+DF*(i-1)5)单位：cyclesperunittime.8.4.3.3FREQ21)定义频率响应问题中频率集，通过开始频率、结束频率、对数增量数目2)格式3)由情况控制卡FREQUENCY=SID选取4)单位：cyclesperunittime5)8.3.3.4FREQ3卡1)定义频率响应问题中频率集，通过指定两模态频率间的激励频率数2)格式3)仅用于模态频率响应4)由情况控制卡FREQUENCY=SID选取5)对各种CLUSTER其中，6))例子（F1=10,F2=20,NEF=11,TYPE=LINEAR）8.3.3.5FREQ4卡1)定义频率响应问题中频率集，通过指定范围内每阶固有频率附近激励频率数2)格式3)仅用于模态频率响应4)由情况控制卡FREQUENCY=SID选取8.3.3.6FREQ5卡1)定义频率响应问题中频率集，通过指定频率范围及该范围内的位置2)格式3)如fN1为F1和F2间的固有频率，则4)仅用于模态频率响应5)由情况控制卡FREQUENCY=SID选8.5模态频率响应与直接频率响应比较注：“X”表可用8.6SORT1和SORT2输出1)SORT1输出每一激励频率点2)SORT2输出给定节点、单元的结果8.7频率响应求解控制8.7.1执行控制8.7.2情况控制8.7.3数据模型集8.7.4输出控制1）结点结果输出2）单元输出结果3）其它8.8频变弹簧和阻尼器(1)弹簧刚度和阻尼器阻尼系数为频变函数(2)CBUSH定义一般弹簧、阻尼连接(3)PBUSH定义名义上的弹簧、阻尼连接(4)PBUSHT定义变频弹簧、阻尼器的值8.8.1CBUSH卡片1）定义广义弹簧-阻尼器结构单元，可为非线性或频变2）格式8.8.2PBUSH卡片1）定义广义弹簧-阻尼器结构单元性质2）格式8.8.3PBUSHT卡片1）定义广义弹簧-阻尼器的频变或力变性质2）格式8.8.4例子SAMPLEUSINGCBUSHELEMENT$$cbush1.dat$TIME10SOL108CENDTITLE=VERIFICATIONPROBLEM,FREQ.DEP.IMPEDANCEBUSHVERSUBTITLE=SINGLEDOF,CRITICALDAMPING,3EXCITATIONFREQUENCIESECHO=BOTHSPC=1002DLOAD=1DISP=ALLFREQ=10ELFO=ALLBEGINBULK$CONVENTIONALINPUTFORMOUNTGRDSET,,,,,,,23456$PS$TIEDOWNEVERYTHINGBUTTHE1DOFGRID,11,,0.,0.,0.0$GROUND=,12,=,=,=,,$ISOLATEDDOFSPC1,100212345611$GROUNDCONM2,12,12,,1.0$THEISOLATEDMASS$$EIDPIDGAGBGO/X1X2X3CID$CBUSH1000200011120$PBUSH2000K1.0B0.0$PBUSHT2000K2001B2002$TABLED1,2001$STIFFNESSTABLE,0.90.81,1.0,1.0,1.1,1.21ENDTTABLED12002$D...
