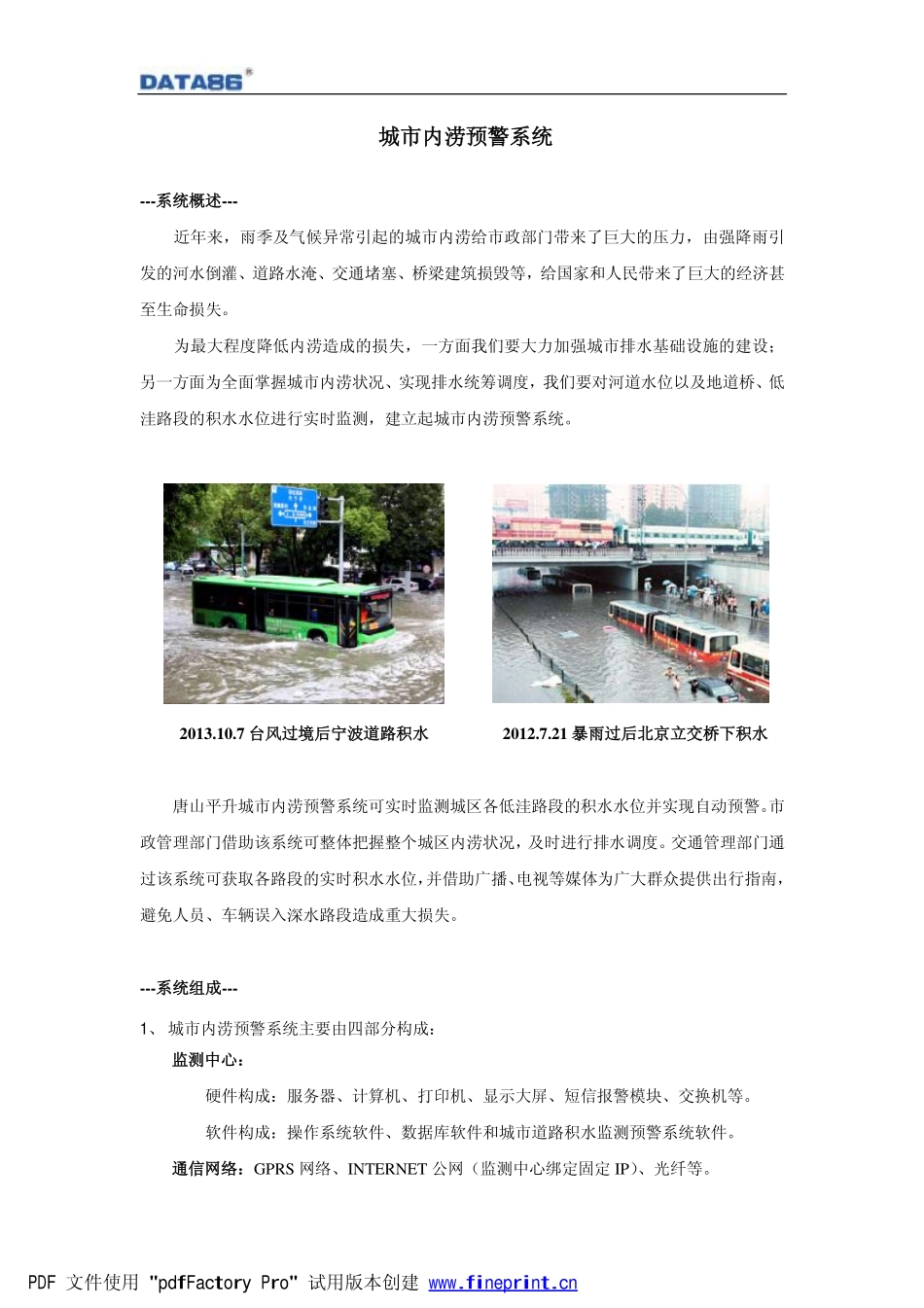

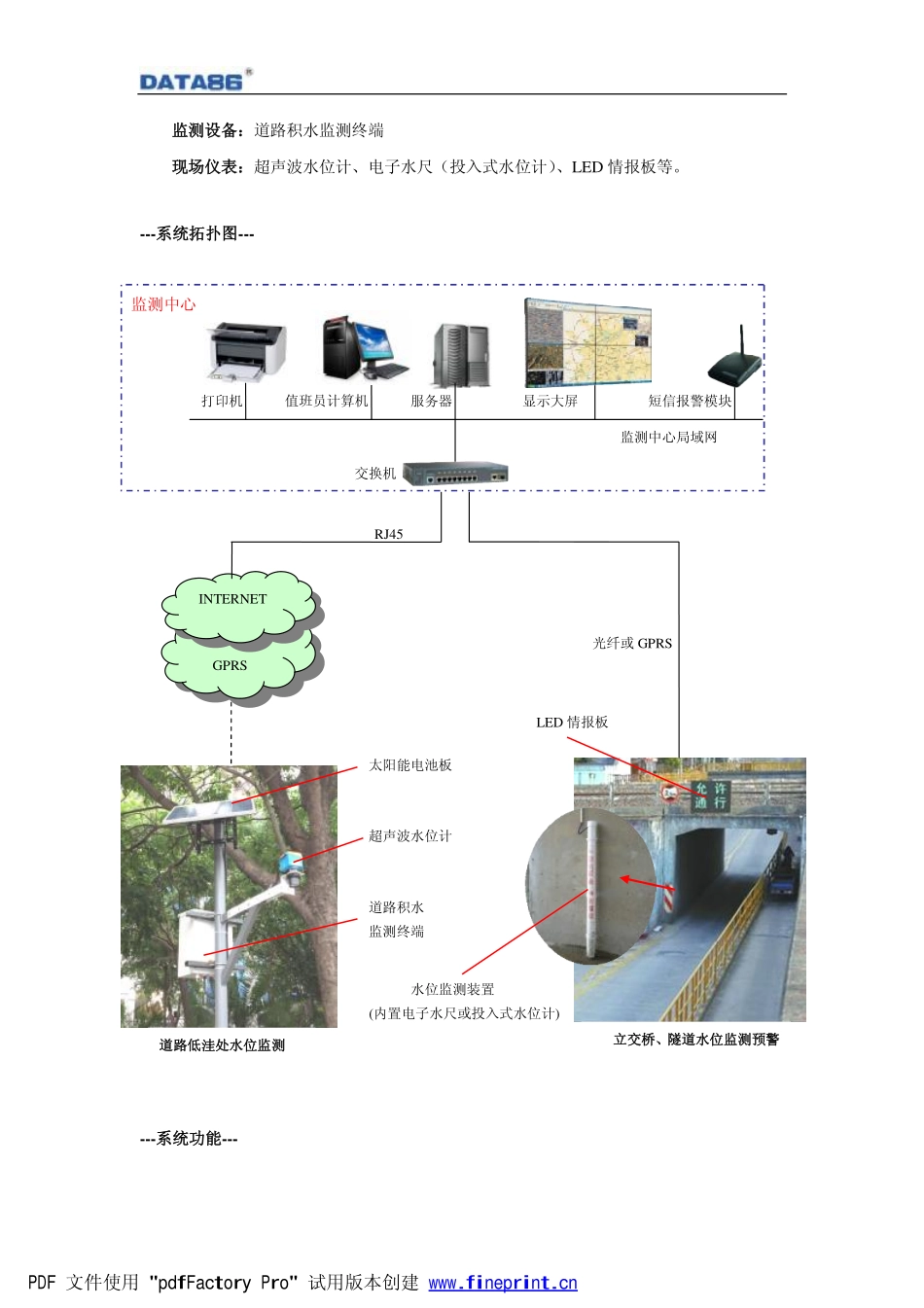

城市内涝预警系统---系统概述---近年来,雨季及气候异常引起的城市内涝给市政部门带来了巨大的压力,由强降雨引发的河水倒灌、道路水淹、交通堵塞、桥梁建筑损毁等,给国家和人民带来了巨大的经济甚至生命损失。为最大程度降低内涝造成的损失,一方面我们要大力加强城市排水基础设施的建设;另一方面为全面掌握城市内涝状况、实现排水统筹调度,我们要对河道水位以及地道桥、低洼路段的积水水位进行实时监测,建立起城市内涝预警系统。2013.10.7台风过境后宁波道路积水2012.7.21暴雨过后北京立交桥下积水唐山平升城市内涝预警系统可实时监测城区各低洼路段的积水水位并实现自动预警。市政管理部门借助该系统可整体把握整个城区内涝状况,及时进行排水调度。交通管理部门通过该系统可获取各路段的实时积水水位,并借助广播、电视等媒体为广大群众提供出行指南,避免人员、车辆误入深水路段造成重大损失。---系统组成---1、城市内涝预警系统主要由四部分构成:监测中心:硬件构成:服务器、计算机、打印机、显示大屏、短信报警模块、交换机等。软件构成:操作系统软件、数据库软件和城市道路积水监测预警系统软件。通信网络:GPRS网络、INTERNET公网(监测中心绑定固定IP)、光纤等。PDF文件使用"pdfFactoryPro"试用版本创建www.fineprint.cn监测设备:道路积水监测终端现场仪表:超声波水位计、电子水尺(投入式水位计)、LED情报板等。---系统拓扑图------系统功能---GPRSINTERNET超声波水位计道路积水监测终端太阳能电池板打印机服务器显示大屏LED情报板监测中心光纤或GPRS值班员计算机短信报警模块监测中心局域网交换机道路低洼处水位监测RJ45立交桥、隧道水位监测预警水位监测装置(内置电子水尺或投入式水位计)PDF文件使用"pdfFactoryPro"试用版本创建www.fineprint.cn◆实时监测道路低洼处、下穿式立交桥和隧道的积水水位,并通过GPRS或光纤网络远程传送至城市内涝监测预警中心。◆立交桥、隧道监测点可通过情报板自动提示(或监测中心远程手动提示)当前积水水位值或“允许通行”、“谨慎通行”、“禁止通行”等警示信息。◆立交桥、隧道积水监测点可与本地排水泵站实现联动,根据积水水位自动控制排水泵组的启停。◆监测点具备光纤通信条件时,可扩展实时视频监控功能。◆水位过高、设备异常时系统自动报警,并自动向责任人手机发送报警短信。◆系统软件具备地图展示、数据存储、数据查询、数据统计、曲线分析等功能,可导出为EXCEL报表或直接打印。◆系统软件支持OPC接口,可接入上一级综合指挥调度平台。---相关产品---城市排水监控系统http://www.data86.net/fangancsps.html排水泵站远程监控系统http://www.data86.net/fanganpaishui.html---设备安装现场---积水监测设备安装现场—广东省积水监测设备安装现场—广东省道路积水监测终端超声波水位计PDF文件使用"pdfFactoryPro"试用版本创建www.fineprint.cn积水监测设备安装现场—陕西省积水监测设备安装现场—山东省LED情报板道路积水监测终端PDF文件使用"pdfFactoryPro"试用版本创建www.fineprint.cn
