第2章 以太网链路聚合VIP免费

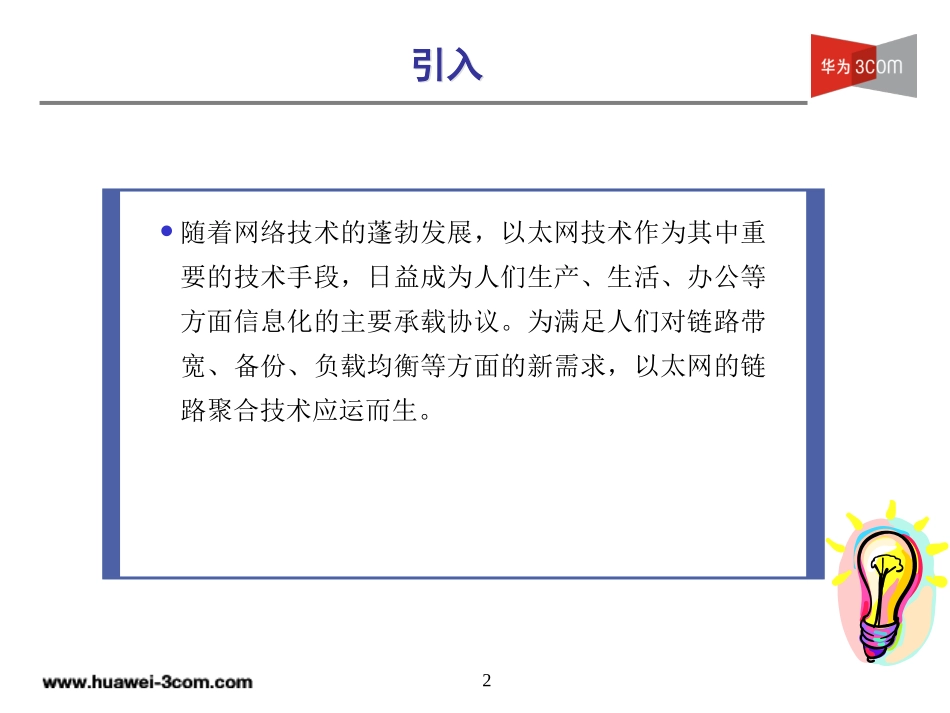

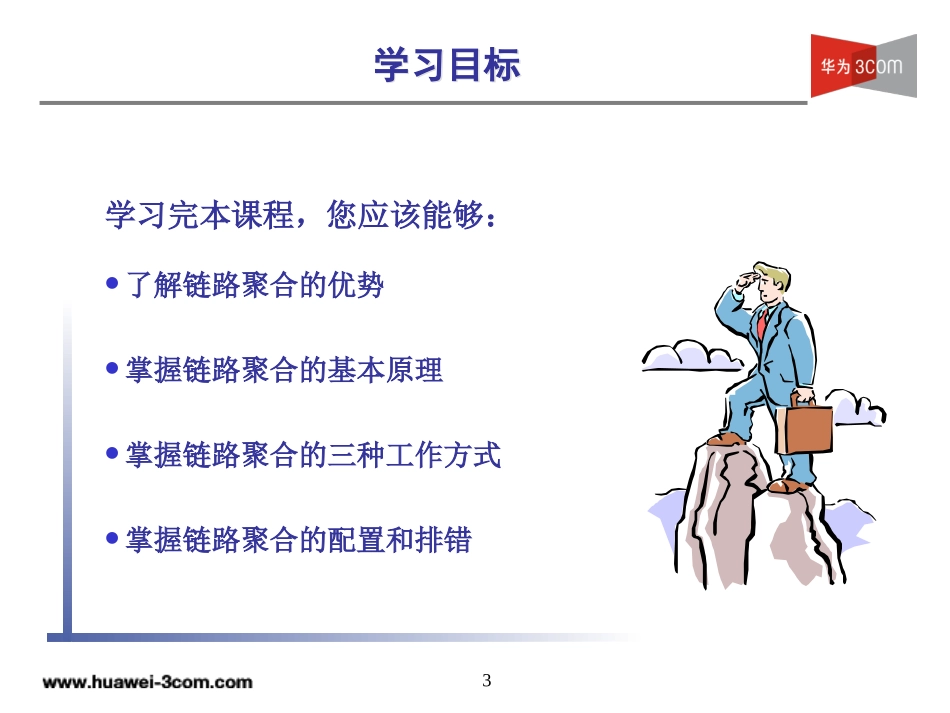

华为3Com培训中心华为华为3Com3Com公司版权所有，未经授权不得使用与传播公司版权所有，未经授权不得使用与传播第2章以太网链路聚合第2章以太网链路聚合ISSUE1.0ISSUE1.0华为3Com网络学院第三学期2引入引入随着网络技术的蓬勃发展，以太网技术作为其中重要的技术手段，日益成为人们生产、生活、办公等方面信息化的主要承载协议。为满足人们对链路带宽、备份、负载均衡等方面的新需求，以太网的链路聚合技术应运而生。3学习目标学习目标了解链路聚合的优势掌握链路聚合的基本原理掌握链路聚合的三种工作方式掌握链路聚合的配置和排错学习完本课程，您应该能够：4参考资料参考资料《IEEE802.3-2005part3》《华为3Com39系列以太网交换机操作手册》《华为3Com39系列以太网交换机命令手册》5课程内容课程内容第一节链路聚合概述第二节链路聚合工作原理第三节LACP协议第四节以太网端口汇聚配置方法第五节以太网端口汇聚显示和调试方法6第一节链路聚合概述第一节链路聚合概述链路聚合的优势链路聚合的方式和链路聚合相关的端口属性7链路聚合的定义链路聚合的定义链路聚合（LinkAggregation），有时也被称为端口汇聚，通俗的说就是把以太网交换机的多个属性相同的端口绑定，象单个端口一样使用。链路聚合使得客户能在不升级硬件的情况下，提升设备间的连接带宽，并提供链路备份和负载分担功能。思考：会有那些优势？8链路聚合的优势链路聚合的优势增加带宽：将N个端口聚合，可以得到N倍的带宽灵活提供带宽：避免了从10到100，从100到1000的固定带宽扩展规律负载分担：同时存在多条路，“自然”存在分流链路备份：不同链路之间形成天然备份关系9问题问题如果是两条链路聚合，负载分担时的流量比例一定是1：1么？10解答解答链路聚合能把数据在聚合成员中分担，聚合端口基于流进行负载分担。所以可能不是单纯流量意义上的负载分担。流的概念比较复杂，可以简单理解为在某段时间内，承载相同任务的一批数据序列。通常这些数据报文具备相同的源/目的IP等特征信息。11链路聚合的三种类型链路聚合的三种类型链路聚合有三种方式：手工聚合：由管理员通过手工命令配置哪些端口加入一个聚合组；动态聚合：由协议动态确定哪些端口加入哪个聚合组，这种方式称为动态LACP聚合，由LACP协议（LinkAggregationControlProtocol）来动态确定端口加入或离开聚合组；静态LACP聚合：由管理员手工指定哪些端口属于同一个聚合组，不过这些端口上仍然启动LACP协议，并收发处理LACP报文，一旦静态聚合组被删除，这些端口可以通过LACP动态确定加入其他某个聚合组。12几种聚合方式的优缺点对比几种聚合方式的优缺点对比协议报文交互自动侦测对端CPU/内存占用率手工聚合无无低动态聚合有有高静态聚合有有高自动侦测会带来什么好处？13和链路聚合相关的端口属性要求和链路聚合相关的端口属性要求由于链路聚合，相当于单一物理链路向多链路的扩展和复制，所以加入统一链路聚合汇聚组的端口，在相应的端口配置属性上需要具备相同的配置特性。否则会对聚合后的工作状态带来不稳定的因素。思考：那些端口因素需要考虑？14需要考虑的端口属性需要考虑的端口属性STP配置：端口的STP使能/关闭、与端口相连的链路属性（如点对点或非点对点）、STP优先级、STP开销、STP标准报文格式、报文发送速率限制、是否环路保护、是否根保护、是否为边缘端口等。QoS配置：流量限速、优先级标记、缺省的802.1p优先级、带宽保证、拥塞避免、流重定向、流量统计等。VLAN配置：端口上允许通过的VLAN、端口缺省VLANID。端口配置：对于手工和静态聚合组，要求端口的链路类型（即Trunk、Hybrid、Access类型）一致；对于动态聚合组，要求端口的速率、双工模式、链路类型一致。15课程内容课程内容第一节链路聚合概述第二节链路聚合工作原理第三节LACP协议第四节以太网端口汇聚配置方法第五节以太网端口汇聚显示和调试方法16第二节链路聚合工作原理第二节链路聚合工作原理协议基础链路聚合控制端口类型17链路聚合的相关协议架构链路聚合的相关协议架构在IEEE802.3架构中，链路聚合功能是...
