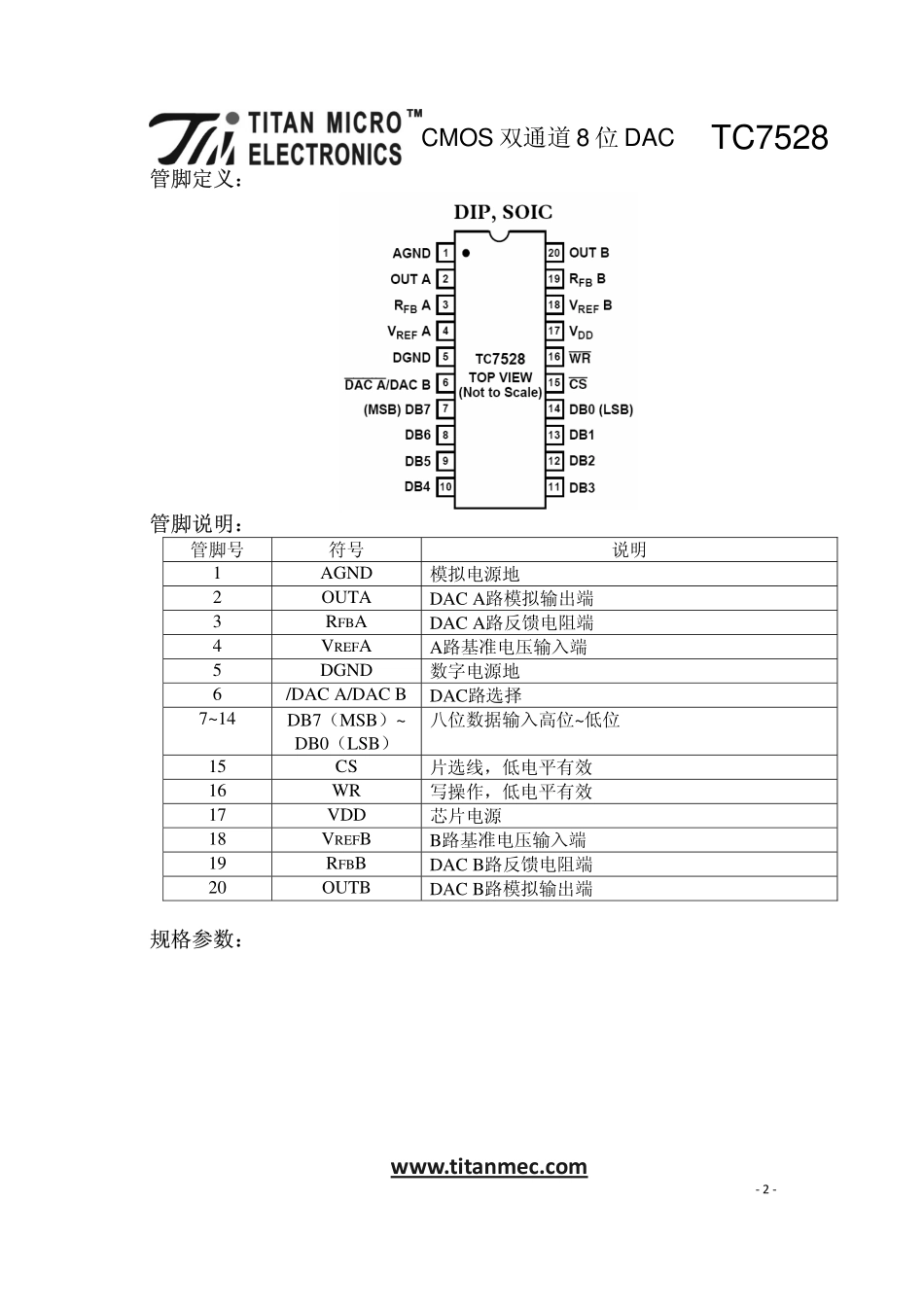

CMOS双通道8位DACTC7528www.titanmec.com‐1‐概述:TC7528是双路、8位数字—模拟转换器,TC7528设计成具有单独的片内数据锁存器,其特点包括非常紧密的DAC至DAC一致性，两通道DAC间误差匹配度不超过1%。数据通过公共输入口传送至两个DAC数据锁存器的任一个。控制输入端DACA/DACB决定哪一个DAC被加载。该器件的加载周期与随机存取存储器的写周期类似,能方便地与大多数通用微处理器总线和输出端口相接口。分段高阶位可以使最高有效位变化期间内的闪变最小,该变化期间内的闪变脉冲最强。TC7528工作电源为5V,功耗小于15mW。通过TC7528实现的2或4象限乘法功能，是许多微处理器控制的增益设置和信号控制应用的良好选择。TC7528可工作于电压方式,产生电压输出而不是电流输出。特性：·易于与微处理器接口;·片内数据锁存;·在每个A/D转换范围内具有单调性;·可与模拟器件AD7528和PM7528互换;·适合于包括与TMS320接口的数字信号处理（DSP）应用的快速控制信号;·电压方式（VOLTAGEMODE）工作;·CMOS工艺制造。应用:数字控制下的信号细微增加、滤波器、立体声电路、X-Y方向控制等功能框图:CMOS双通道8位DACTC7528www.titanmec.com‐2‐管脚定义：管脚说明：管脚号符号说明1AGND模拟电源地2OUTADACA路模拟输出端3RFBADACA路反馈电阻端4VREFAA路基准电压输入端5DGND数字电源地6/DACA/DACBDAC路选择7~14DB7（MSB）~DB0（LSB）八位数据输入高位~低位15CS片选线，低电平有效16WR写操作，低电平有效17VDD芯片电源18VREFBB路基准电压输入端19RFBBDACB路反馈电阻端20OUTBDACB路模拟输出端规格参数：CMOS双通道8位DACTC7528www.titanmec.com‐3‐最大额定范围：(TA=+25°Cunlessotherwisenoted)VDDtoAGND............................0V,+6VVDDtoDGND............................0V,+6VAGNDtoDGND........................VDD+0.3VDGNDtoAGND........................VDD+0.3VDigitalInputVoltagetoDGND.......–0.3V,VDD+0.3VVPIN2,VPIN20toAGND..............–0.3V,VDD+0.3VVREFA,VREFBtoAGND.......................±5VVRFBA,VRFBBtoAGND.......................±5VPowerDissipation(AnyPackage)to+75°C.......450mWDeratesabove+75°Cby...................6mW/°COperatingTemperatureRangeCommercial(J,K,L)Grades...........–40°Cto+85°CIndustrial(A,B,C)Grades............–40°Cto+85°CExtended(S,T,U)Grades...........–55°Cto+125°CStorageTemperature................–65°Cto+150°CLeadTemperature(Soldering,10secs)........….+300°CCMOS双通道8位DACTC7528www.titanmec.com‐4‐接口逻辑：DAC部分:两通道的DAC锁存来自公共的一路8BIT的数据.控制输入脚DACA/DACB将会选择哪一路DAC接受输入脚的8BIT数据。方式选择部分:输入脚CS,WR选择DAC的操作模式。见下图写模式部分:当CS,WR都位于低电平下时,将DAC设置成写模式。输入的8BIT数据被送到DAC上,它的模拟输出量由DB0~DB7输入数据决定。保持模式:在CS,WR任何一个变为高电平状态前,DAC保持输入的数据,在CS,WR任何一个变为高电平状态后,DAC上的数据被锁存保持,输入数据不会被送到DAC上。写电路时序逻辑：电路原理：TC7528包含两个相同的D/A转换器,DACA,DACB。每个DAC包含一个高稳定的R‐2R梯形结构和8个N‐channl电路引导开关。简单的D/A电路见下图：图1为TC7528的DACA的简化功能描述CMOS双通道8位DACTC7528www.titanmec.com‐5‐图2TC7528的等效电路，DACA锁存器加载数据为11111111模式选择表：应用信息：以下是TC7528完成2象限和4象限乘法功能，图3和图4分别为2象限和4象限乘法的电路，表1和表2总结了单极和双极操作模式的输入代码。CMOS双通道8位DACTC7528www.titanmec.com‐6‐图4双极操作模式（4象限乘法）与MCU接口信息：CMOS双通道8位DACTC7528www.titanmec.com‐7‐可编程窗口检测：在图8中显示的可编程窗口比较器，当电压加到DAC的反馈电阻端时，编程数据同时加载到器件的数据锁存器中，输入信号的范围0到‐Vref。DACA和DACB数据加载锁存最高和最低限制数据，当信号在可编程窗口内，则器件输出高电平。图8.数字可...
