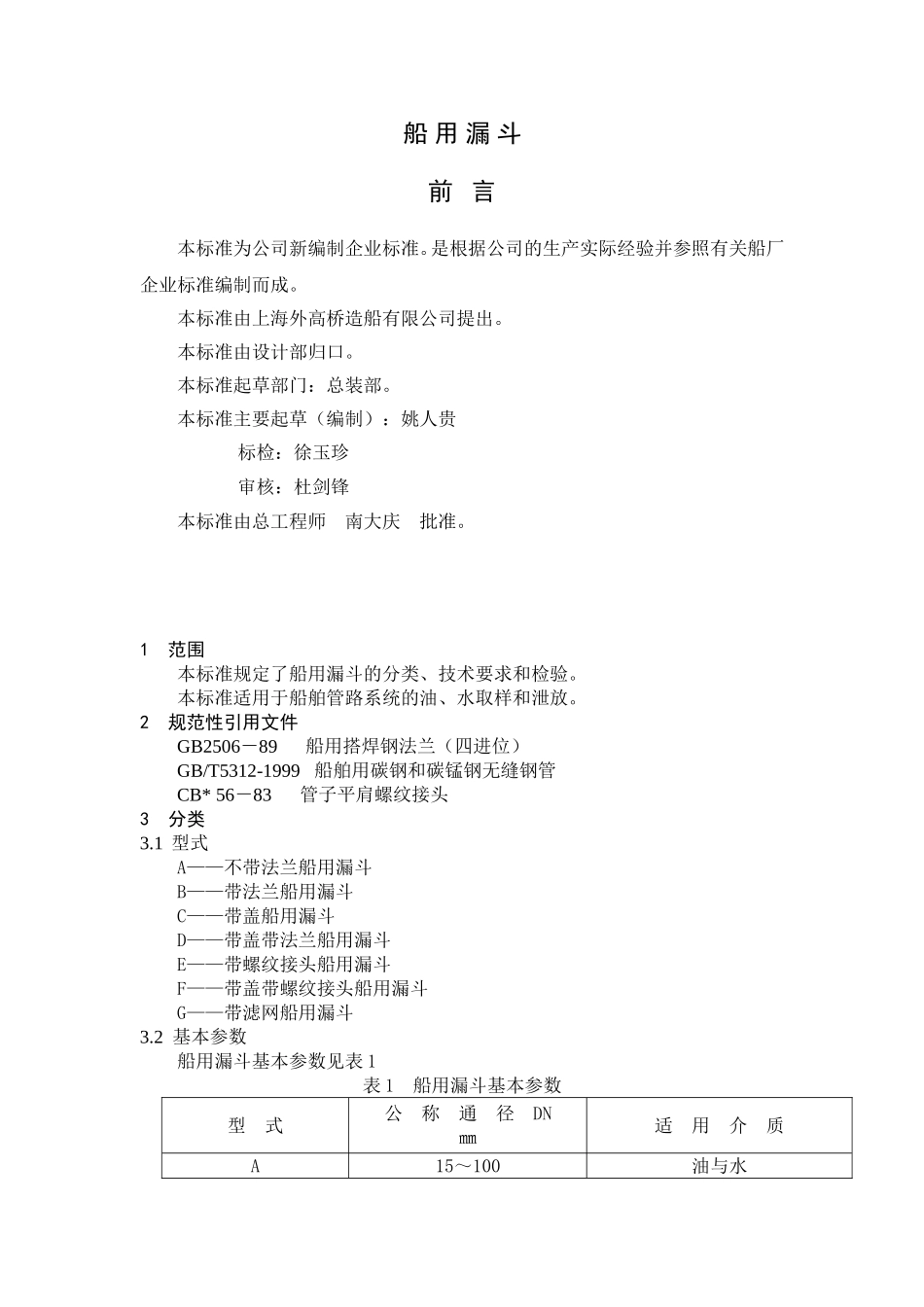

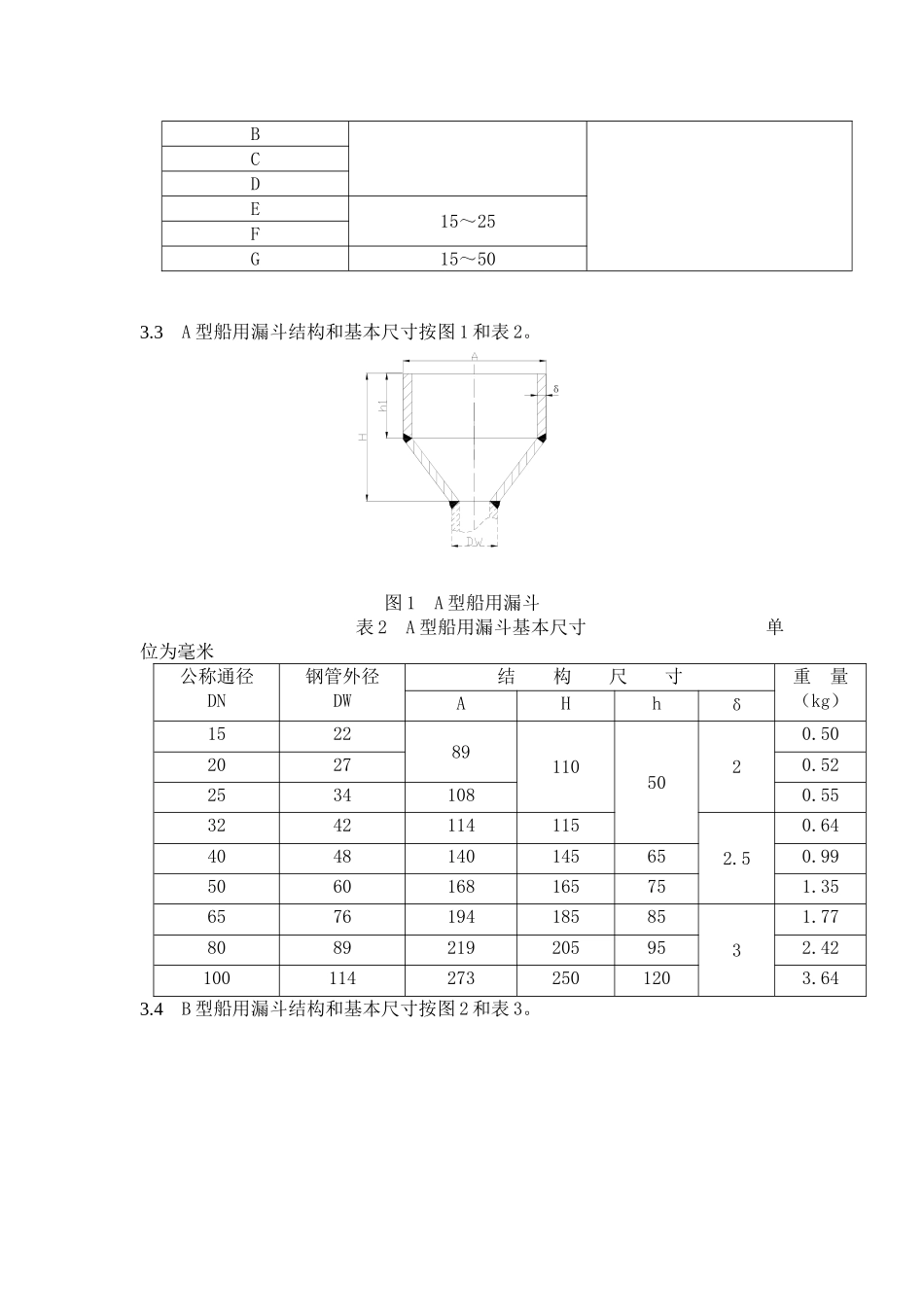

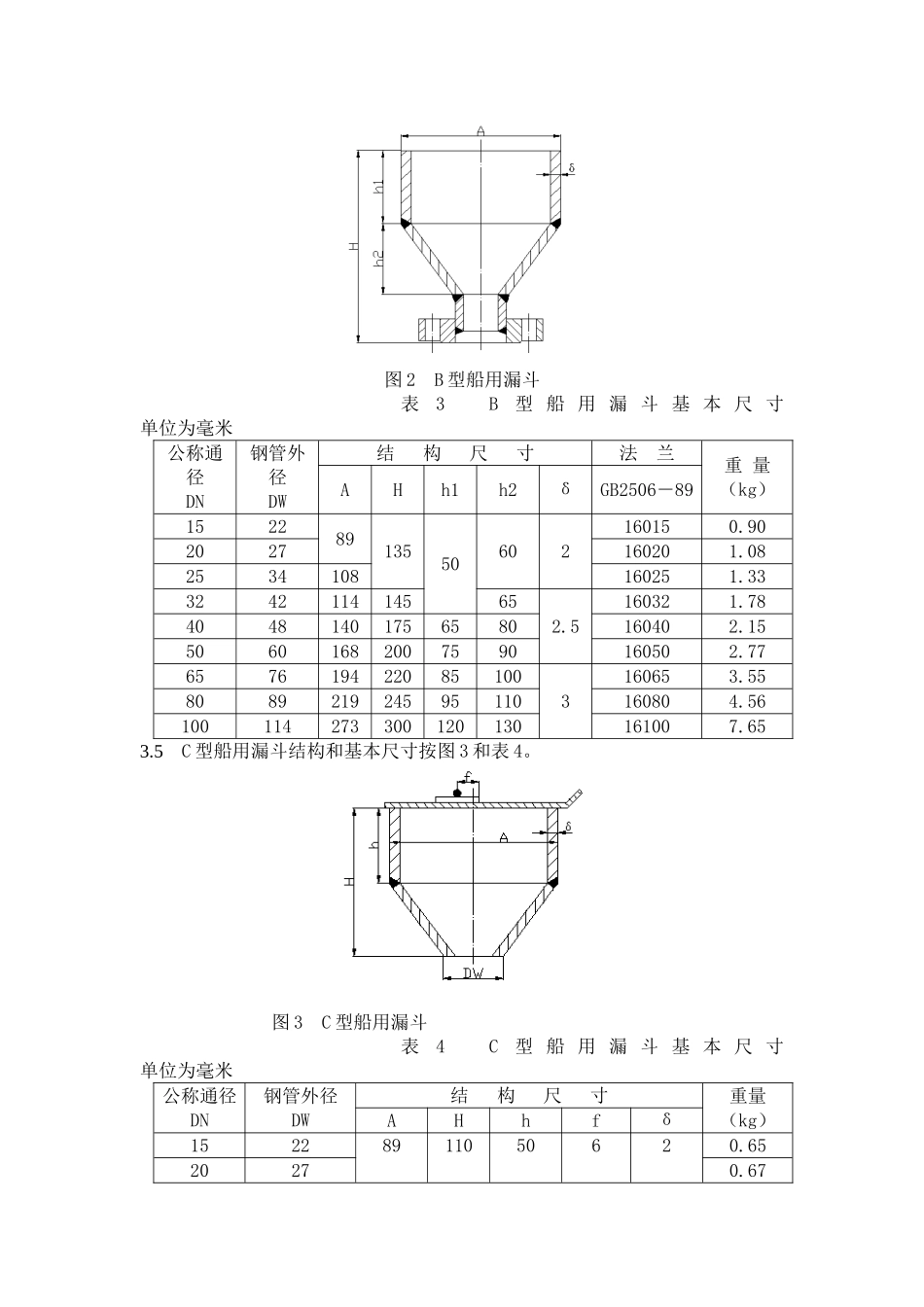

船用漏斗前言本标准为公司新编制企业标准。是根据公司的生产实际经验并参照有关船厂企业标准编制而成。本标准由上海外高桥造船有限公司提出。本标准由设计部归口。本标准起草部门：总装部。本标准主要起草（编制）：姚人贵标检：徐玉珍审核：杜剑锋本标准由总工程师南大庆批准。1范围本标准规定了船用漏斗的分类、技术要求和检验。本标准适用于船舶管路系统的油、水取样和泄放。2规范性引用文件GB2506－89船用搭焊钢法兰（四进位）GB/T5312-1999船舶用碳钢和碳锰钢无缝钢管CB*56－83管子平肩螺纹接头3分类3.1型式A——不带法兰船用漏斗B——带法兰船用漏斗C——带盖船用漏斗D——带盖带法兰船用漏斗E——带螺纹接头船用漏斗F——带盖带螺纹接头船用漏斗G——带滤网船用漏斗3.2基本参数船用漏斗基本参数见表1表1船用漏斗基本参数型式公称通径DN㎜适用介质A15～100油与水BCDE15～25FG15～503.3A型船用漏斗结构和基本尺寸按图1和表2。δ图1A型船用漏斗表2A型船用漏斗基本尺寸单位为毫米公称通径DN钢管外径DW结构尺寸重量（kg）AHhδ1522891105020.5020270.5225341080.5532421141152.50.644048140145650.995060168165751.3565761941858531.778089219205952.421001142732501203.643.4B型船用漏斗结构和基本尺寸按图2和表3。图2B型船用漏斗表3B型船用漏斗基本尺寸单位为毫米公称通径DN钢管外径DW结构尺寸法兰重量（kg）AHh1h2δGB2506－8915228913550602160150.902027160201.082534108160251.333242114145652.5160321.7840481401756580160402.1550601682007590160502.776576194220851003160653.55808921924595110160804.56100114273300120130161007.653.5C型船用漏斗结构和基本尺寸按图3和表4。图3C型船用漏斗表4C型船用漏斗基本尺寸单位为毫米公称通径DN钢管外径DW结构尺寸重量（kg）AHhfδ15228911050620.6520270.67253410880.833242114115102.50.90404814014565121.33506016816575141.836576194185851632.40808921920595183.21100114273250120204.873.6D型船用漏斗结构和基本尺寸按图4和表5。图4D型船用漏斗表5D型船用漏斗基本尺寸单位为毫米公称通径DN钢管外径DW结构尺寸法兰重量（kg）AHh1h2δGB2506－8915228913550602160150.902027160201.082534108160251.333242114145652.5160321.7840481401756580160402.1550601682007590160502.776576194220851003160653.55808921924595110160804.56100114273300120130161007.653.7E船用漏斗结构和基本尺寸按图5和表6。图5E型船用漏斗表6E型船用漏斗基本尺寸单位为毫米公称通径DN钢管外径DW结构尺寸管子螺纹接头重量（kg）AHhδCB*56-83152289110502150.622027200.672534108250.783.8F型船用漏斗结构和基本尺寸按图6和表7。图6F型船用漏斗表7F型船用漏斗基本尺寸单位为毫米公称通径DN钢管外径DW结构尺寸管子螺纹接头重量（kg）AHhδCB*56-83152289110502150.772027200.822534108251.063.9G型船用漏斗结构和基本尺寸按图7和表8。HhδDWA滤板滤网图7G型船用漏斗表8G型船用漏斗基本尺寸单位为毫米公称通径DN钢管外径DW结构尺寸重量（kg）AHhδ1522891105020.7020270.7425341080.7932421141152.50.904048140145651.275060168165751.653.4标记示例公称通径DN为25mm，法兰连接尺寸按GB2506－89船用漏斗，标记为：船用漏斗B25Q/SWS34-015-2003公称通径DN为15mm，螺纹接头连接尺寸按CB*56—83船用漏斗，标记为：船用漏斗E15Q/SWS34-015-2003公称通径DN为40mm，带滤网的船用漏斗，标记为：船用漏斗G40Q/SWS34-015-20034技术要求4.1船用漏斗材料按表9。表9船用漏斗的材料零件名称材料名称牌号标准号直管无缝钢管10GB/T5312—1999异径管碳素结构钢Q235—AGB/T700—1988法兰螺纹接头滤板滤网铜丝网30目/寸4.2船用漏斗加工焊接完后必须清除电焊风焊飞溅，做到无毛刺。4.3用于介质水的船用漏斗要镀锌，镀锌厚度为15μm，且均匀；用于介质油的船用漏斗要酸洗，并涂防锈油后包裹。4.4B型、D型的船用漏斗，法兰连接尺寸按GB2506－89《船用搭焊钢法兰（四进位）》。4.5E型、F型的船用漏斗，螺纹接头按CB*56—83《管子平肩螺纹接头》。5检验船用漏斗应由制造厂质量部门验收，并出具合格证书。6标志船用漏斗的端面上应标有本标准型号、标准号。
