车载安装手册VIP免费

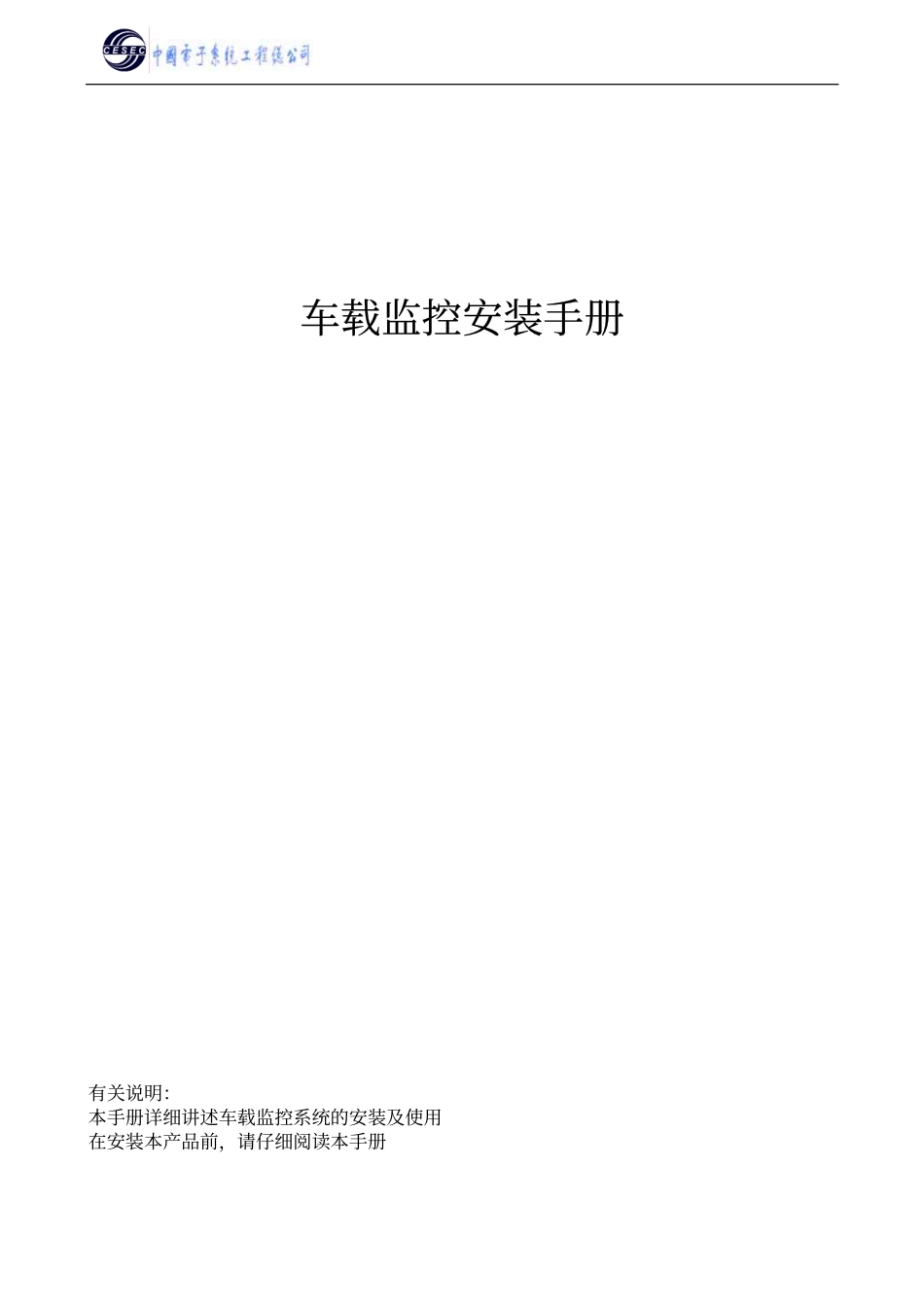

车载安装手册_第1页
1/17

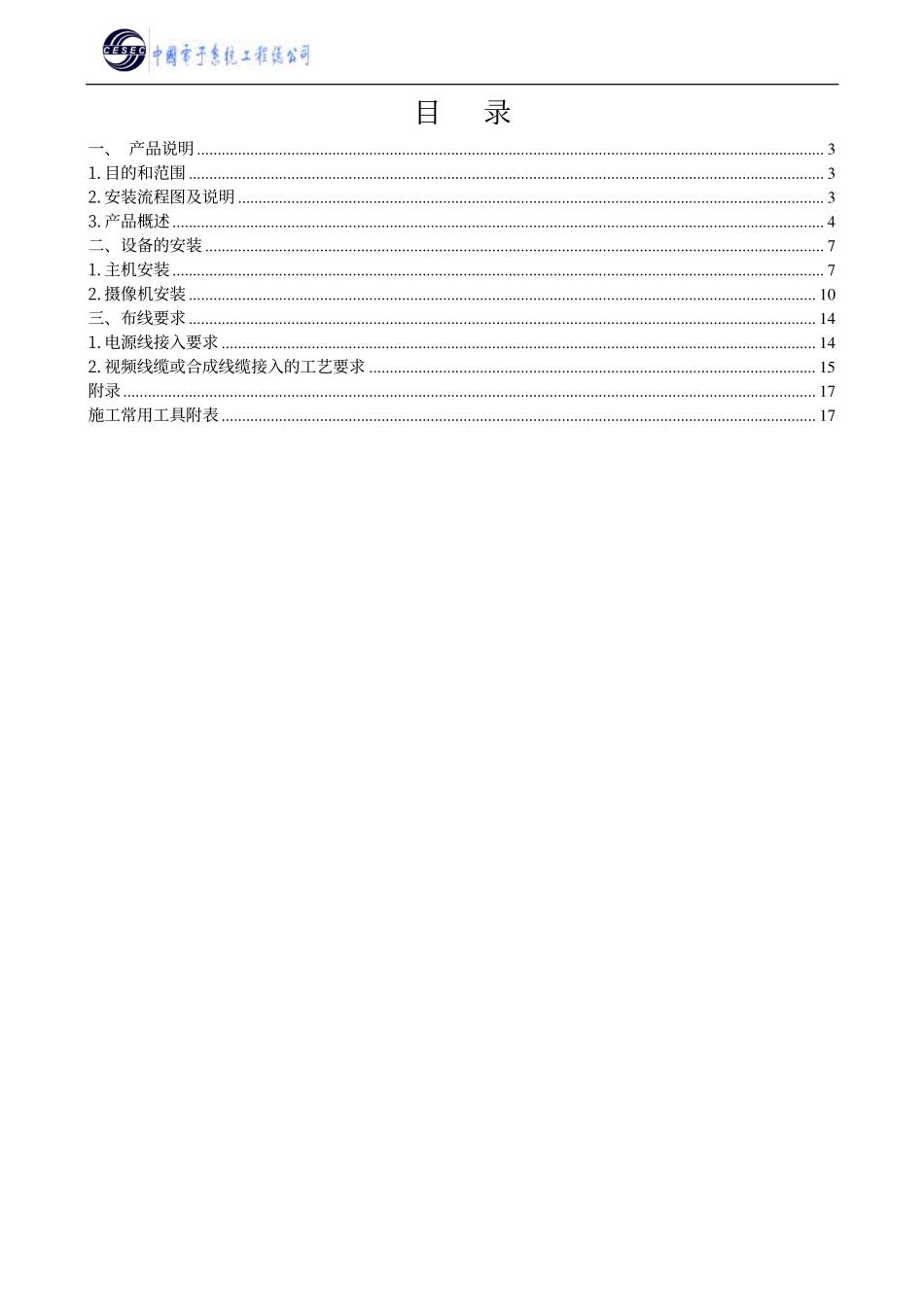

车载安装手册_第2页
2/17

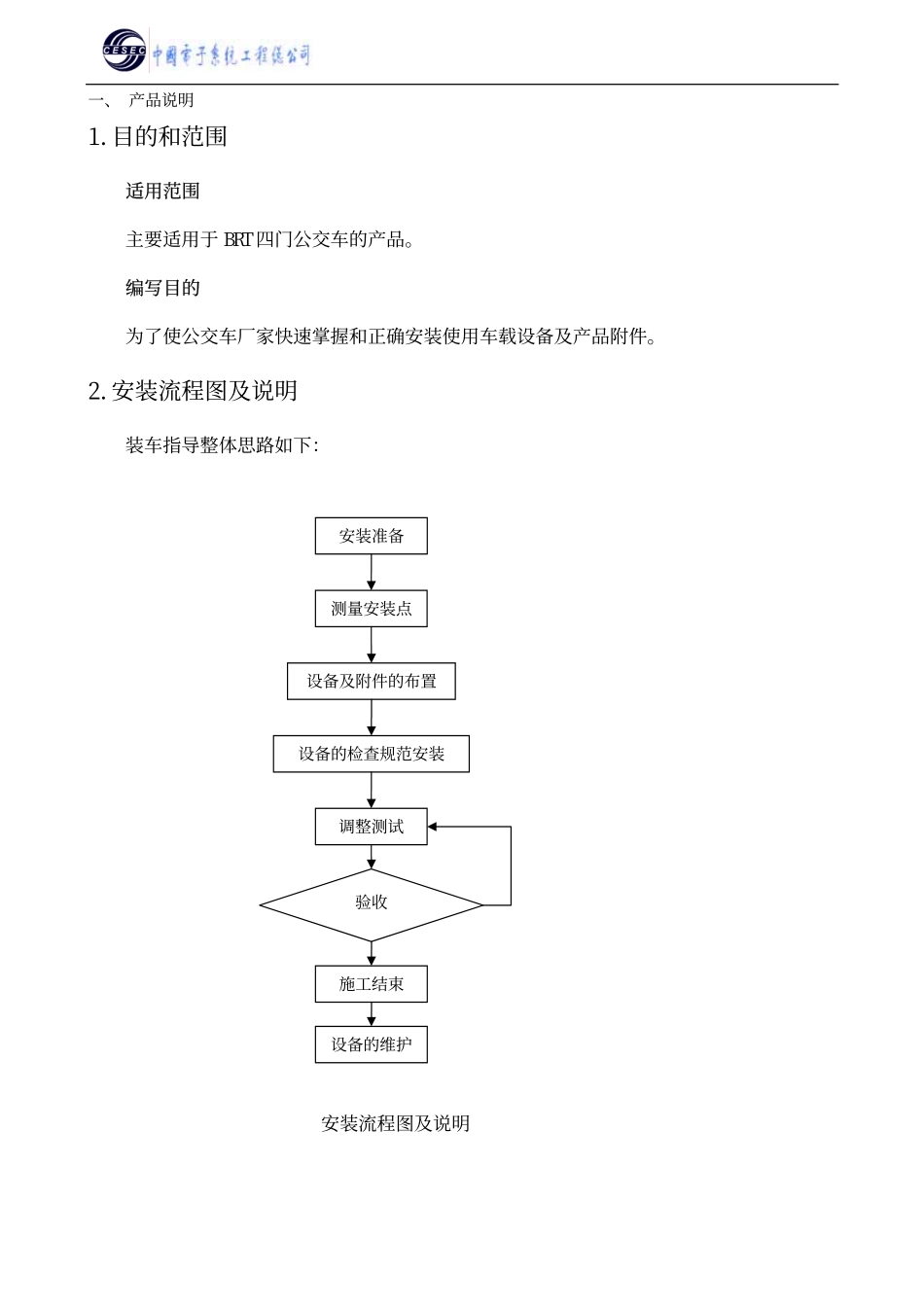

车载安装手册_第3页
3/17
车载监控安装手册有关说明:本手册详细讲述车载监控系统的安装及使用在安装本产品前,请仔细阅读本手册目录一、产品说明.........................................................................................................................................................31.目的和范围...........................................................................................................................................................32.安装流程图及说明...............................................................................................................................................33.产品概述...............................................................................................................................................................4二、设备的安装.......................................................................................................................................................71.主机安装...............................................................................................................................................................72.摄像机安装.........................................................................................................................................................10三、布线要求.........................................................................................................................................................141.电源线接入要求.................................................................................................................................................142.视频线缆或合成线缆接入的工艺要求.............................................................................................................15附录.........................................................................................................................................................................17施工常用工具附表.................................................................................................................................................17一、产品说明1.目的和范围适用范围主要适用于BRT四门公交车的产品。编写目的为了使公交车厂家快速掌握和正确安装使用车载设备及产品附件。2.安装流程图及说明装车指导整体思路如下:安装流程图及说明安装准备测量安装点调整测试设备及附件的布置验收设备的检查规范安装施工结束设备的维护3.产品概述3.1系统构成3.2主机介绍外观尺寸主机外部接口前面板序号名称1硬盘模块2通讯模块3主模块后面板序号丝印说明1DC8-36V电源输入2CanBus外接CanBus3USBUSB接口4A/V音视频输入5Panel控制面板(CP3)6Serial串口接口73G3G天线接口8GPSGPS天线接口9Ethernet网络接口10Amplifier功放接口二、设备的安装1.主机安装1.1技术要求熟悉产品使用手册,熟悉产品安装规范。熟悉机动车辆电气线路和机动车结构,熟悉车内安装技能。1.2安装要求:第一:带硬盘存储设备需要水平安装安装,车载主机指示灯一面朝车头方向。第二:设备安装要无缝接触,固定螺丝(m6)必须拧紧(注:托盘和主机之间,避免在震动时会产生离位现象)。第三:安装期间禁止暴力安装与拆除避免对主机造成破坏。主机安装连接图请参照(图2-1)(图2-2):图2-1主机与安装配件连接图图2-2主机平装固定安装方式4个固定螺丝必须加垫片,固定牢固,以免造成松动脱落,加重主机震动导致硬盘和主机的损坏主机电源航空头与电源线航空头连接此保险为7.5A4个固定螺丝必须加垫片,固定牢固,以免造成松动脱落加重主机震动4个固定螺丝必须加垫片,固定牢固,以免造成松动脱落,加重主机震动导致硬盘和主机的损...
