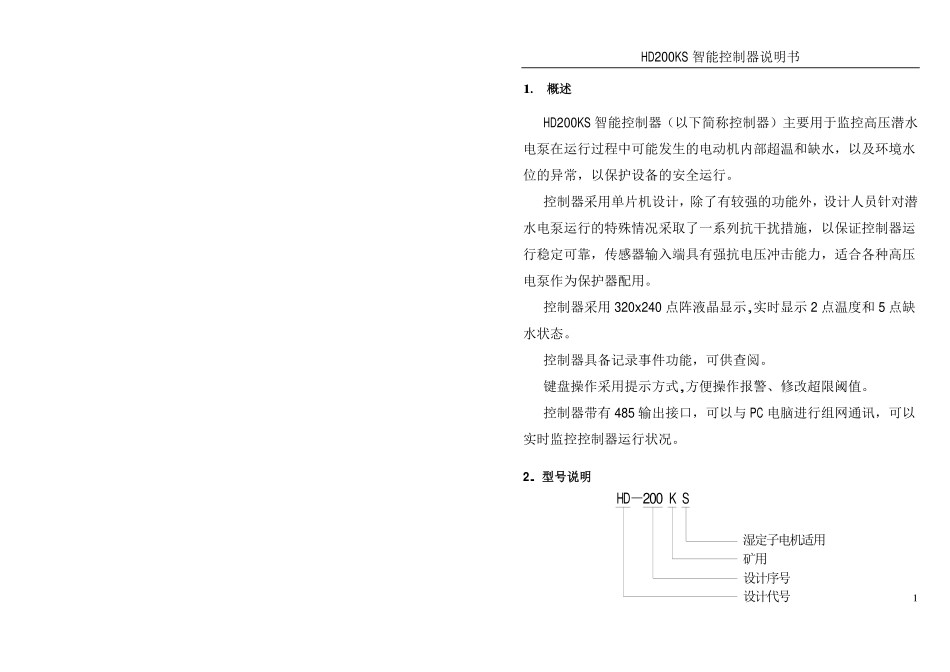

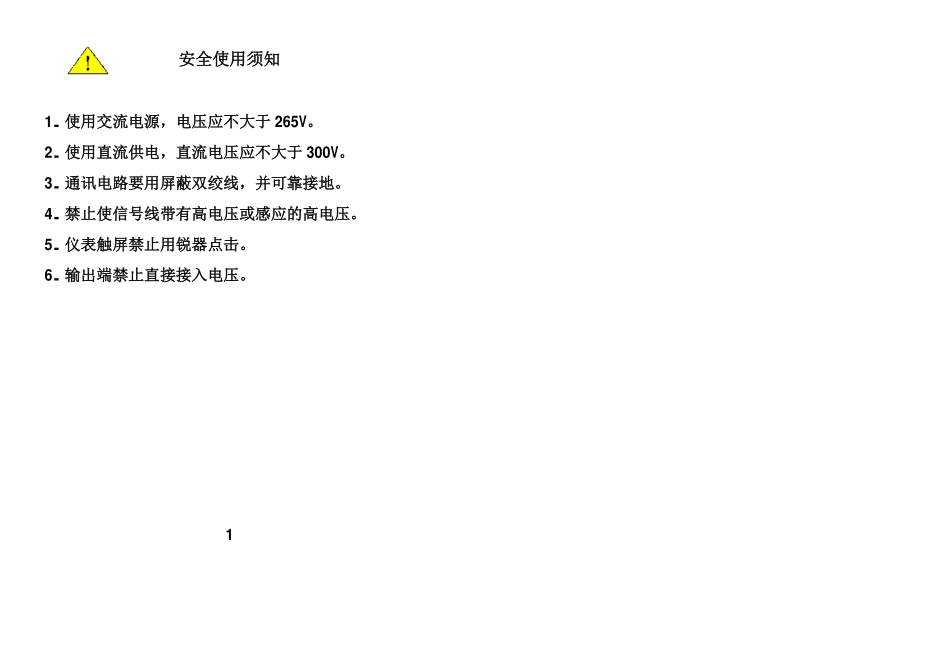

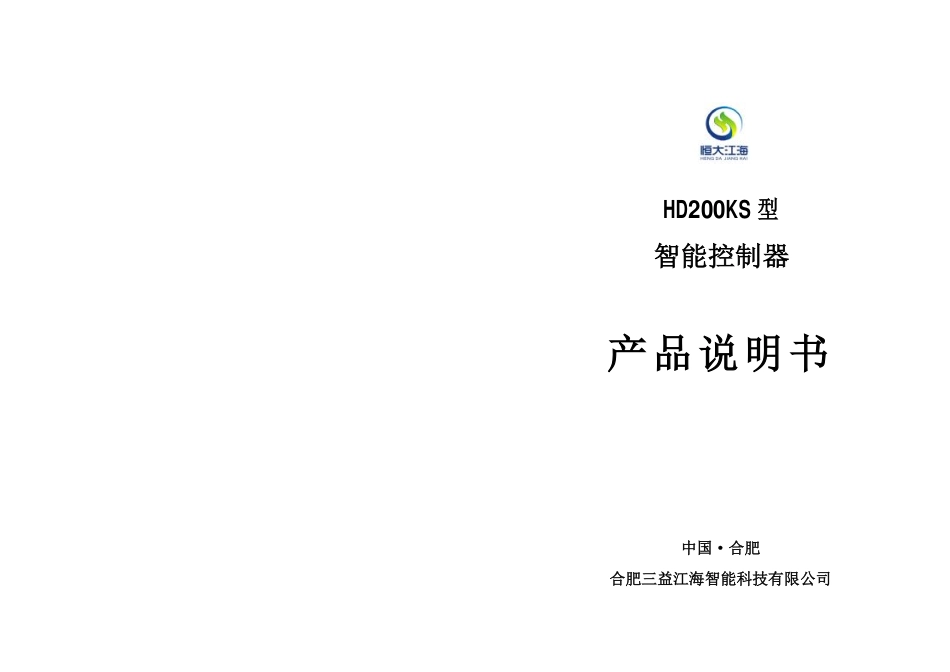

产品说明书中国·合肥合肥三益江海智能科技有限公司HD200KS型智能控制器安全使用须知1.使用交流电源，电压应不大于265V。2.使用直流供电，直流电压应不大于300V。3.通讯电路要用屏蔽双绞线，并可靠接地。4.禁止使信号线带有高电压或感应的高电压。5.仪表触屏禁止用锐器点击。6.输出端禁止直接接入电压。1HD200KS智能控制器说明书1HD－200KS设计序号设计代号矿用湿定子电机适用1.概述HD200KS智能控制器（以下简称控制器）主要用于监控高压潜水电泵在运行过程中可能发生的电动机内部超温和缺水，以及环境水位的异常，以保护设备的安全运行。控制器采用单片机设计，除了有较强的功能外，设计人员针对潜水电泵运行的特殊情况采取了一系列抗干扰措施，以保证控制器运行稳定可靠，传感器输入端具有强抗电压冲击能力，适合各种高压电泵作为保护器配用。控制器采用320x240点阵液晶显示,实时显示2点温度和5点缺水状态。控制器具备记录事件功能，可供查阅。键盘操作采用提示方式,方便操作报警、修改超限阈值。控制器带有485输出接口，可以与PC电脑进行组网通讯，可以实时监控控制器运行状况。2.型号说明HD200KS智能控制器说明书23.工作模式仪表有二种运行模式：监控模式和监测模式。监控模式●实时显示电泵内部温度，提供两点温度检测（用符号A、B表示）这两点温度可互为备用（以下简称两点温度）。●可以分别对两点的报警温度值进行数字设定，以提供连锁保护。●当两点温度中任意一点超限或有上水位、下水位、缺水1、缺水2、开机水位报警时，控制器显示报警。●上述温度超限或报警的同时，对应的继电器KS、KJ闭合触点输出，供外部电路连锁或联接指示器和报警器用。●在自动复位状态时，故障排除后，自动复位解除报警。●在非自动复位状态时故障排除后需按前面板复位菜单后才可解除报警。按钮复位（后面板有复位端子输出，供外接复位按钮）。监测模式●实时显示电泵两点温度（用符号A、B表示）共两点的温度（以下简称两点温度）。●可以分别对两点的报警温度值进行数字设定，以提供连锁保护。恒大自控集团合肥三益江海智能科技有限公司地址：中国安徽合肥创新产业园A4楼（合肥望江西路800号）工厂地址：中国安徽合肥双凤工业开发区金沪路2号销售公司：0551-5205206、5205218（fax）售后服务热线：0551-5205222邮编：231131HengdaAutomaticCoutrolGroupHefeiSanyiJianghaiIntelligentTechnologyCo.,Ltd.Address:HefeiInnovationindustrialPark,Anhui,ChinaPlantaddress:No.2,JinHuRoad,HefeiShuangfengEconomicDevelopmentZoneMarketingcenter:0551-5205206,5205218（fax）Aftersalesservicehotline:0551-5205222Postalcode:231131HD200KS智能控制器说明书18表外壳自行修理，用户如需修理请及时与本公司市场部联系，本公司将及时给予解决。HD200KS智能控制器说明书3●当两点温度中任意一点超限或有上水位、下水位、缺水1、缺水2、开机水位报警时，控制器显示报警。4.主要设计指标●温度显示范围：0-200℃。●A/B2点温度的极限温度设定范围：0-200℃。●温度显示误差：不大于±2℃。●控制模式：监控/监测运行模式本地键盘或远程遥控切换。●温度显示误差修正方式：键操作或远程遥调。●温度传感器规格：Pt100不大于2%。●水导电阻：小于51KΩ。●数据和事件记录及保存时间。n电机累计运行时间：60000小时（循环）n事件：200次循环（记录事件类别、日期和时间）●通讯接口n接口类型：RS485n通讯规约：MODBUS-RTUn波特率：1200、2400、4800、9600bpsn1位起始位，8位数据位，1位停止位●报警及控制继电器触点容量：5A／250VAC10A／28VDC●使用电源电压：65～255V(AC/DC)●环境要求n工作温／湿度－10℃～＋50℃5～95％RHn存储温度－20℃～＋80℃HD200KS智能控制器说明书4n其他无腐蚀气体场所5.主要功能●显示及查阅中文人机界面，历史显示及查阅。●报警A/B超温、上水位、下水位、缺水1、缺水2、开机水位报警闪烁显示及报警无源触点输出。●控制温度超限或上水位、下水位、缺水1、缺水2、开机水位报警，仪表继电器依据判据条件动作。继电器控制判别依据1.A路温度超限：继电器KS闭合输出2.B路温度超...
