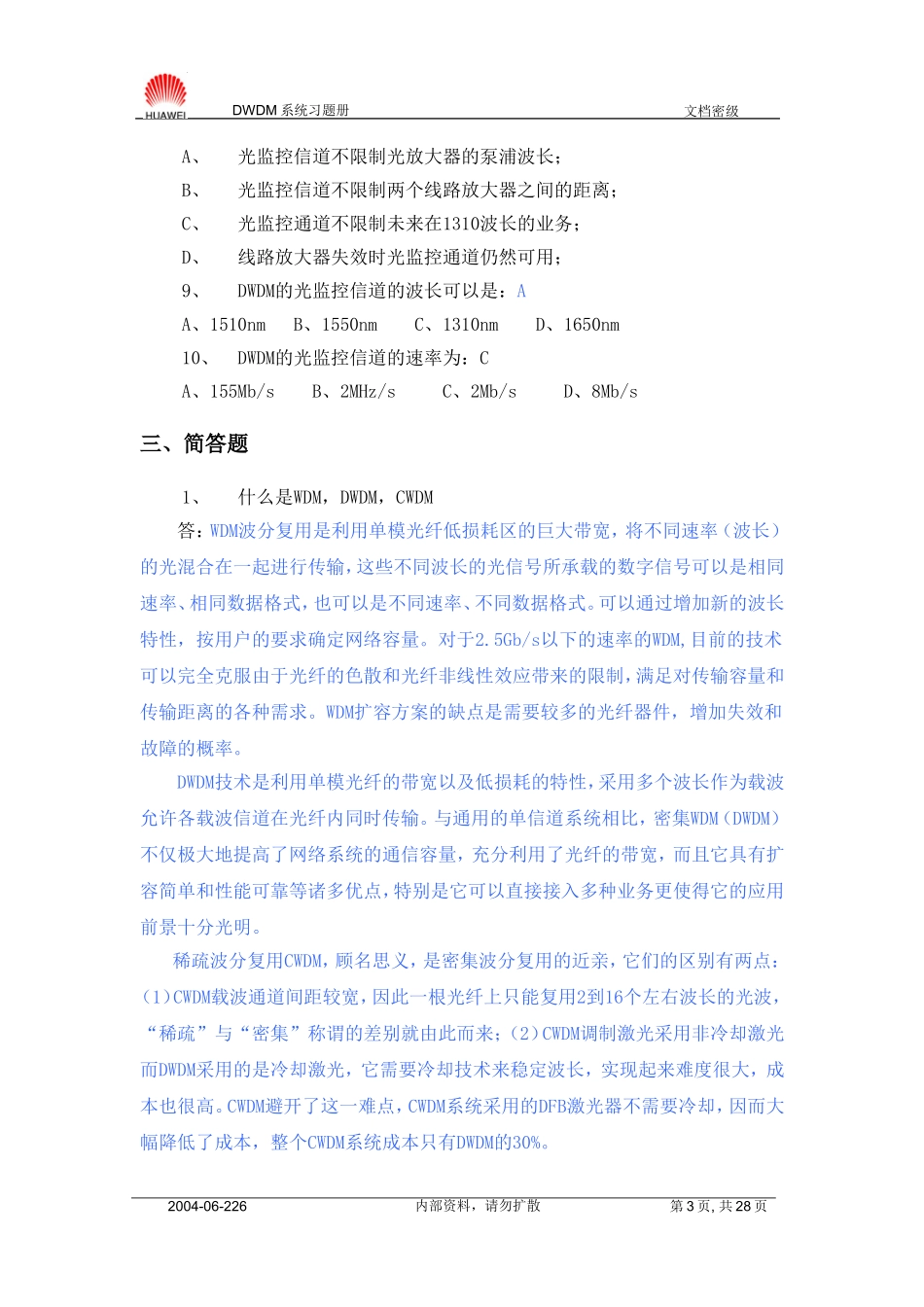

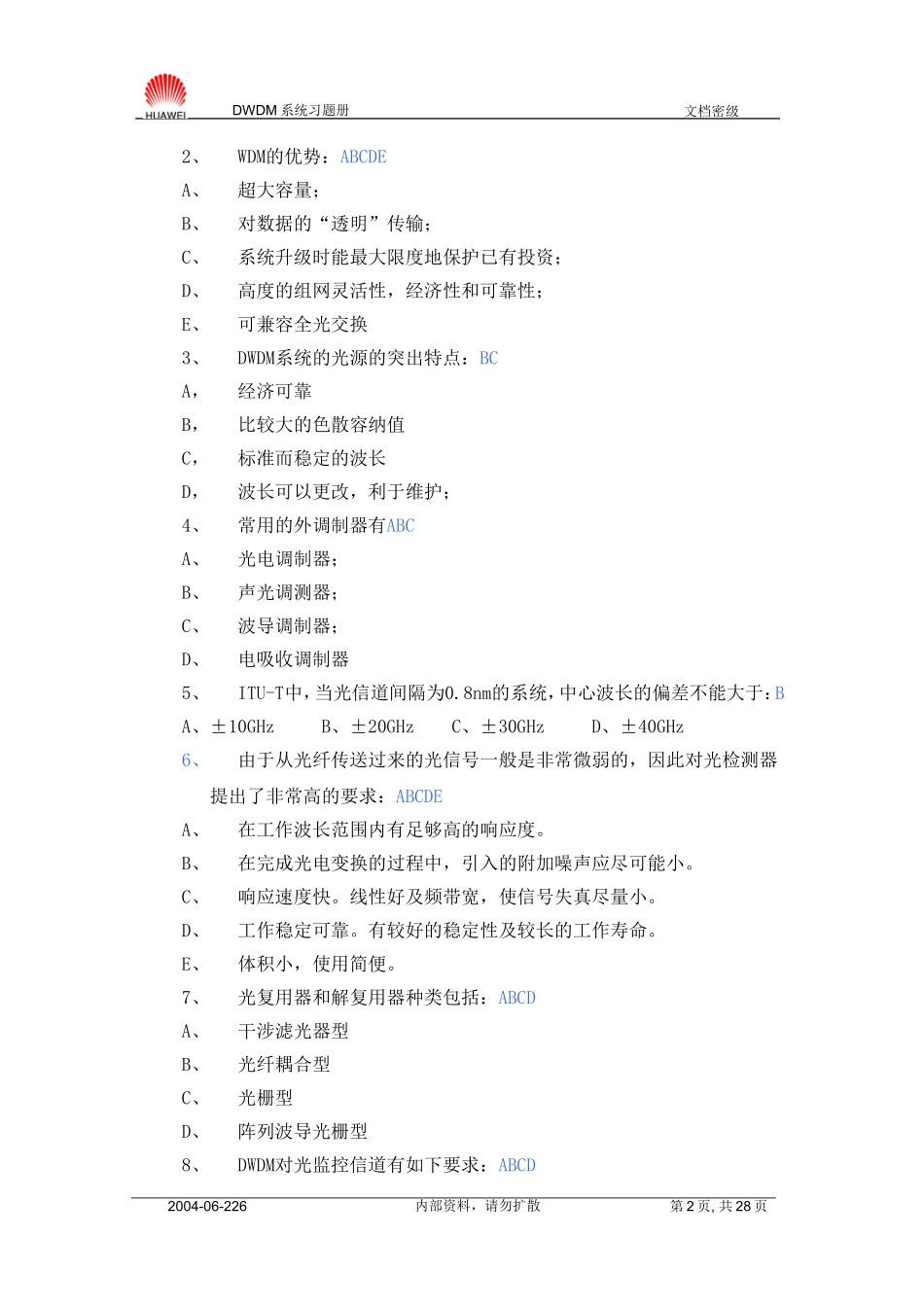

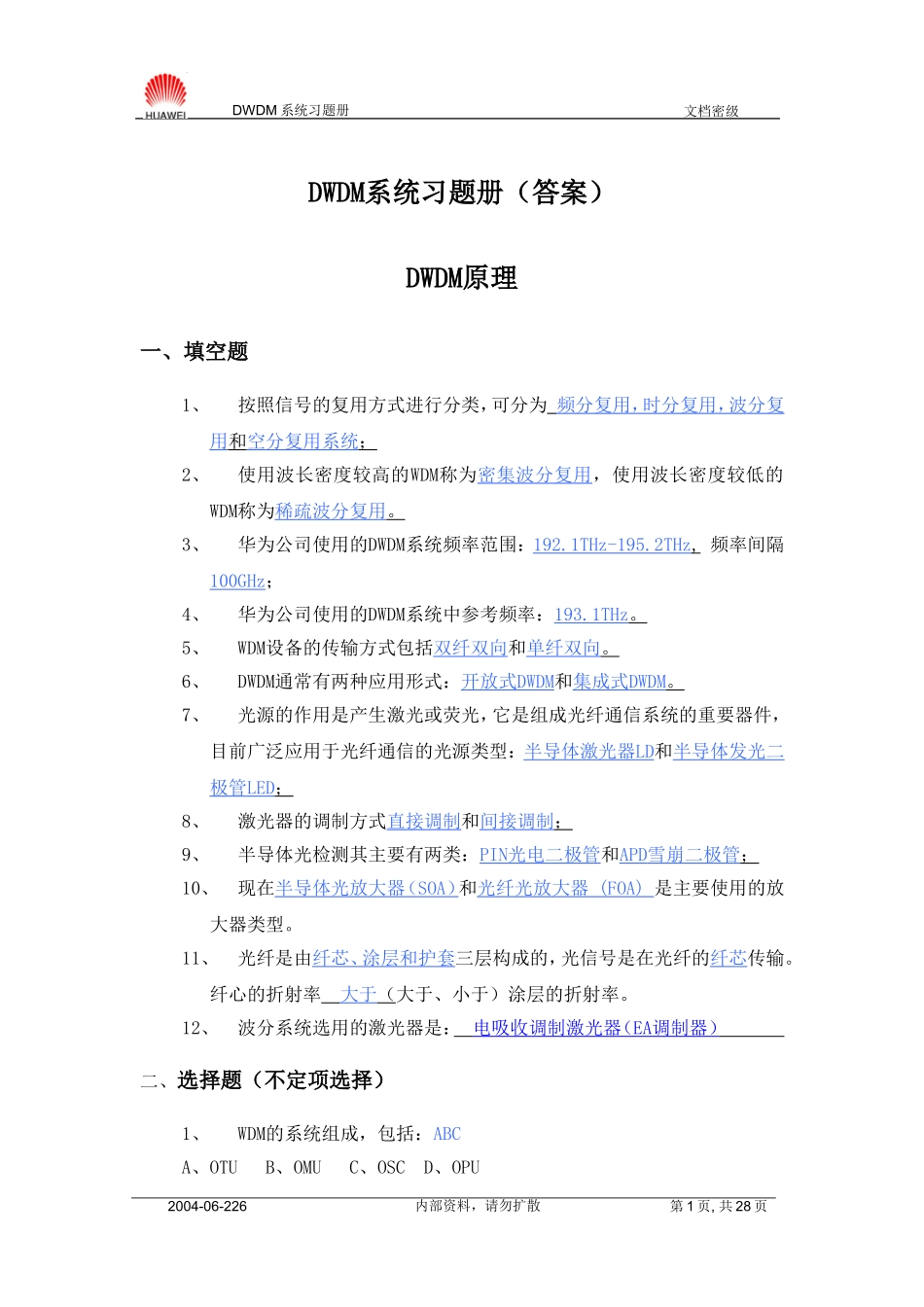

DWDM系统习题册文档密级DWDM系统习题册（答案）DWDM原理一、填空题1、按照信号的复用方式进行分类，可分为频分复用，时分复用，波分复用和空分复用系统；2、使用波长密度较高的WDM称为密集波分复用，使用波长密度较低的WDM称为稀疏波分复用。3、华为公司使用的DWDM系统频率范围：192.1THz-195.2THz,频率间隔100GHz；4、华为公司使用的DWDM系统中参考频率：193.1THz。5、WDM设备的传输方式包括双纤双向和单纤双向。6、DWDM通常有两种应用形式：开放式DWDM和集成式DWDM。7、光源的作用是产生激光或荧光，它是组成光纤通信系统的重要器件，目前广泛应用于光纤通信的光源类型：半导体激光器LD和半导体发光二极管LED；8、激光器的调制方式直接调制和间接调制；9、半导体光检测其主要有两类：PIN光电二极管和APD雪崩二极管；10、现在半导体光放大器（SOA）和光纤光放大器(FOA)是主要使用的放大器类型。11、光纤是由纤芯、涂层和护套三层构成的，光信号是在光纤的纤芯传输。纤心的折射率大于（大于、小于）涂层的折射率。12、波分系统选用的激光器是：电吸收调制激光器（EA调制器）二、选择题（不定项选择）1、WDM的系统组成，包括：ABCA、OTUB、OMUC、OSCD、OPU2004-06-226内部资料，请勿扩散第1页,共28页DWDM系统习题册文档密级2、WDM的优势：ABCDEA、超大容量；B、对数据的“透明”传输；C、系统升级时能最大限度地保护已有投资；D、高度的组网灵活性，经济性和可靠性；E、可兼容全光交换3、DWDM系统的光源的突出特点：BCA，经济可靠B，比较大的色散容纳值C，标准而稳定的波长D，波长可以更改，利于维护；4、常用的外调制器有ABCA、光电调制器；B、声光调测器；C、波导调制器；D、电吸收调制器5、ITU-T中，当光信道间隔为0.8nm的系统，中心波长的偏差不能大于：BA、±10GHzB、±20GHzC、±30GHzD、±40GHz6、由于从光纤传送过来的光信号一般是非常微弱的，因此对光检测器提出了非常高的要求：ABCDEA、在工作波长范围内有足够高的响应度。B、在完成光电变换的过程中，引入的附加噪声应尽可能小。C、响应速度快。线性好及频带宽，使信号失真尽量小。D、工作稳定可靠。有较好的稳定性及较长的工作寿命。E、体积小，使用简便。7、光复用器和解复用器种类包括：ABCDA、干涉滤光器型B、光纤耦合型C、光栅型D、阵列波导光栅型8、DWDM对光监控信道有如下要求：ABCD2004-06-226内部资料，请勿扩散第2页,共28页DWDM系统习题册文档密级A、光监控信道不限制光放大器的泵浦波长；B、光监控信道不限制两个线路放大器之间的距离；C、光监控通道不限制未来在1310波长的业务；D、线路放大器失效时光监控通道仍然可用；9、DWDM的光监控信道的波长可以是：AA、1510nmB、1550nmC、1310nmD、1650nm10、DWDM的光监控信道的速率为：CA、155Mb/sB、2MHz/sC、2Mb/sD、8Mb/s三、简答题1、什么是WDM，DWDM，CWDM答：WDM波分复用是利用单模光纤低损耗区的巨大带宽，将不同速率（波长）的光混合在一起进行传输，这些不同波长的光信号所承载的数字信号可以是相同速率、相同数据格式，也可以是不同速率、不同数据格式。可以通过增加新的波长特性，按用户的要求确定网络容量。对于2.5Gb/s以下的速率的WDM,目前的技术可以完全克服由于光纤的色散和光纤非线性效应带来的限制，满足对传输容量和传输距离的各种需求。WDM扩容方案的缺点是需要较多的光纤器件，增加失效和故障的概率。DWDM技术是利用单模光纤的带宽以及低损耗的特性，采用多个波长作为载波允许各载波信道在光纤内同时传输。与通用的单信道系统相比，密集WDM（DWDM）不仅极大地提高了网络系统的通信容量，充分利用了光纤的带宽，而且它具有扩容简单和性能可靠等诸多优点，特别是它可以直接接入多种业务更使得它的应用前景十分光明。稀疏波分复用CWDM，顾名思义，是密集波分复用的近亲，它们的区别有两点：（1）CWDM载波通道间距较宽，因此一根光纤上只能复用2到16个左右波长的光波，“稀疏”与“密集”称谓的差别就由此而来；（2）CWDM调制激光采用非冷却激光而DWDM采用的是冷却激光，它需要冷却技术来稳定波长，实现起来难度很大，成本也很高。CWDM避开了这一...
