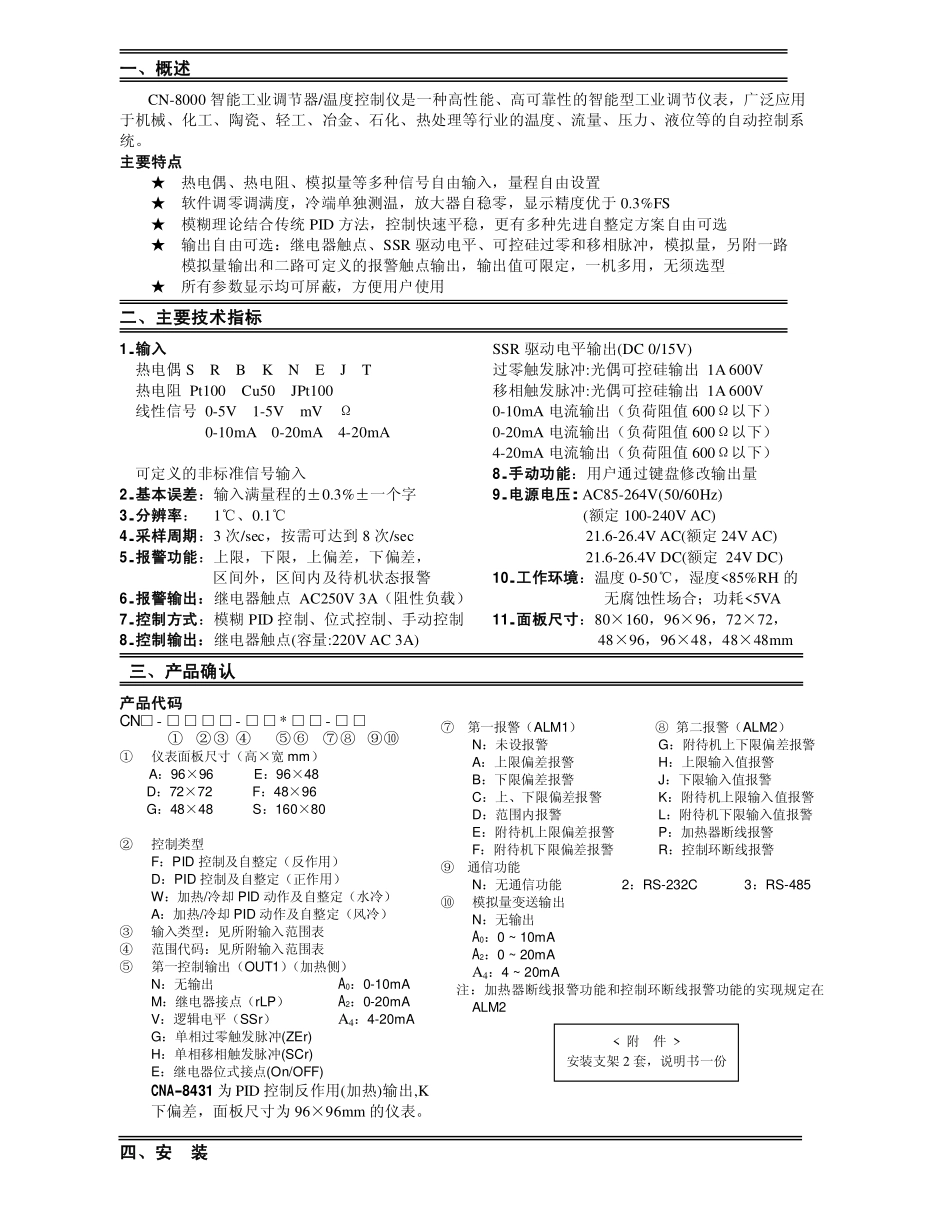

说明书一、概述CN-8000智能工业调节器/温度控制仪是一种高性能、高可靠性的智能型工业调节仪表，广泛应用于机械、化工、陶瓷、轻工、冶金、石化、热处理等行业的温度、流量、压力、液位等的自动控制系统。主要特点★热电偶、热电阻、模拟量等多种信号自由输入，量程自由设置★软件调零调满度，冷端单独测温，放大器自稳零，显示精度优于0.3%FS★模糊理论结合传统PID方法，控制快速平稳，更有多种先进自整定方案自由可选★输出自由可选：继电器触点、SSR驱动电平、可控硅过零和移相脉冲，模拟量，另附一路模拟量输出和二路可定义的报警触点输出，输出值可限定，一机多用，无须选型★所有参数显示均可屏蔽，方便用户使用二、主要技术指标1.输入SSR驱动电平输出(DC0/15V)热电偶SRBKNEJT过零触发脉冲:光偶可控硅输出1A600V热电阻Pt100Cu50JPt100移相触发脉冲:光偶可控硅输出1A600V线性信号0-5V1-5VmVΩ0-10mA电流输出（负荷阻值600Ω以下）0-10mA0-20mA4-20mA0-20mA电流输出（负荷阻值600Ω以下）4-20mA电流输出（负荷阻值600Ω以下）可定义的非标准信号输入8.手动功能：用户通过键盘修改输出量2.基本误差：输入满量程的±0.3%±一个字9.电源电压:AC85-264V(50/60Hz)3.分辨率：1℃、0.1℃(额定100-240VAC)4.采样周期：3次/sec，按需可达到8次/sec21.6-26.4VAC(额定24VAC)5.报警功能：上限，下限，上偏差，下偏差，21.6-26.4VDC(额定24VDC)区间外，区间内及待机状态报警10.工作环境：温度0-50℃，湿度<85%RH的6.报警输出：继电器触点AC250V3A（阻性负载）无腐蚀性场合；功耗<5VA7.控制方式：模糊PID控制、位式控制、手动控制11.面板尺寸：80×160，96×96，72×72，8.控制输出：继电器触点(容量:220VAC3A)48×96，96×48，48×48mm三、产品确认产品代码CN□-□□□□-□□*□□-□□①②③④⑤⑥⑦⑧⑨⑩①仪表面板尺寸（高×宽mm）A：96×96E：96×48D：72×72F：48×96G：48×48S：160×80②控制类型F：PID控制及自整定（反作用）D：PID控制及自整定（正作用）W：加热/冷却PID动作及自整定（水冷）A：加热/冷却PID动作及自整定（风冷）③输入类型：见所附输入范围表④范围代码：见所附输入范围表⑤第一控制输出（OUT1）（加热侧）N：无输出A0：0-10mAM：继电器接点（rLP）A2：0-20mAV：逻辑电平（SSr）A4：4-20mAG：单相过零触发脉冲(ZEr)H：单相移相触发脉冲(SCr)E：继电器位式接点(On/OFF)CNA-8431为PID控制反作用(加热)输出,K分度号,量程0～400℃,第一输出为继电器,带上偏差报警和下偏差，面板尺寸为96×96mm的仪表。四、安装⑦第一报警（ALM1）⑧第二报警（ALM2）N：未设报警G：附待机上下限偏差报警A：上限偏差报警H：上限输入值报警B：下限偏差报警J：下限输入值报警C：上、下限偏差报警K：附待机上限输入值报警D：范围内报警L：附待机下限输入值报警E：附待机上限偏差报警P：加热器断线报警F：附待机下限偏差报警R：控制环断线报警⑨通信功能N：无通信功能2：RS-232C3：RS-485⑩模拟量变送输出N：无输出A0：0~10mAA2：0~20mAA4：4~20mA注：加热器断线报警功能和控制环断线报警功能的实现规定在ALM2<附件>安装支架2套，说明书一份4.1注意事项（1）仪表安装于以下环境�大气压力：86~106kPa�环境温度：0~50℃�相对湿度：45~85%RH（2）安装时应注意以下情况�环境温度的急剧变化可能引起的结露�腐蚀性、易燃气体�直接震动或冲击主体结构�水、油、化学品、烟雾或蒸汽污染�过多的灰尘、盐份或金属粉未�空调直吹�阳光的直射�热辐射积聚之处外形与盘面开孔尺寸表单位：mm型号面板尺寸H×B壳体尺寸h×b×L开孔尺寸h'×b'CNZ80×16076×152×65(76+1)×(152+1)CNS160×80152×76×65(152+1)×(76+1)CNA96×9692×92×100(92+1)×(92+1)CND72×7268×68×100(68+1)×(68+1)CNE96×4892×44×100(92+1)×(44+1)CNF48×9644×92×100(44+1)×(92+1)CNG48×4844×44×100(44+1)×(44+1)五、接线5.1接线注意⑴热电偶输入，应使用对应的补偿导线。⑵热电阻输入，应使用低电阻且无差别的三根导线。⑶输入信号线应远离仪器电源线，动力电源线，和负荷线以避免产生杂讯干扰。⑷仪器电源...
