S7-200系列PLC系统概述VIP免费

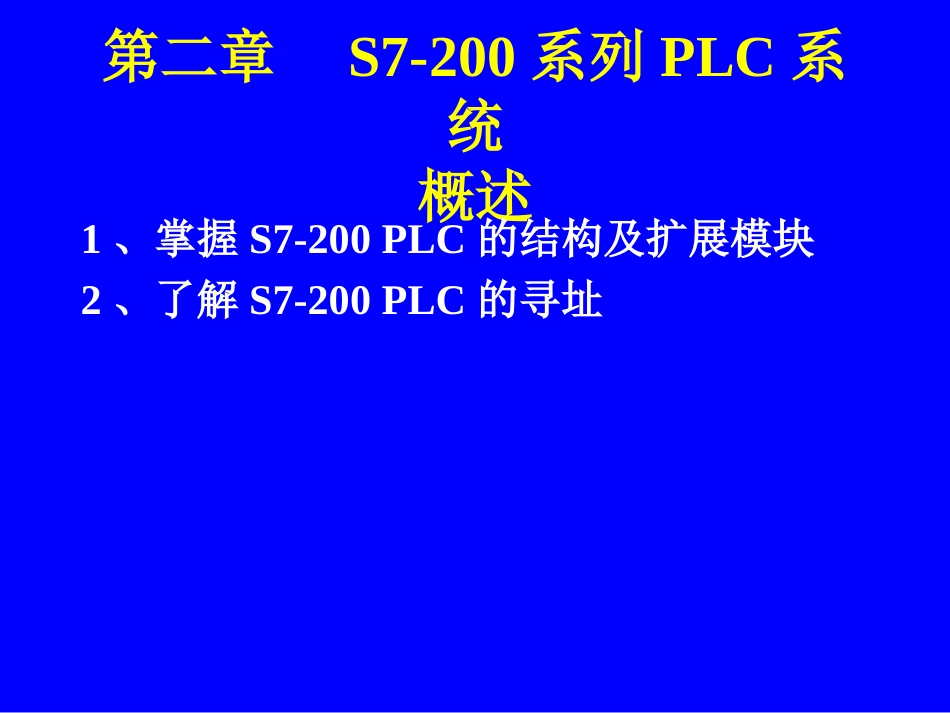

S7-200系列PLC系统概述_第1页
1/8

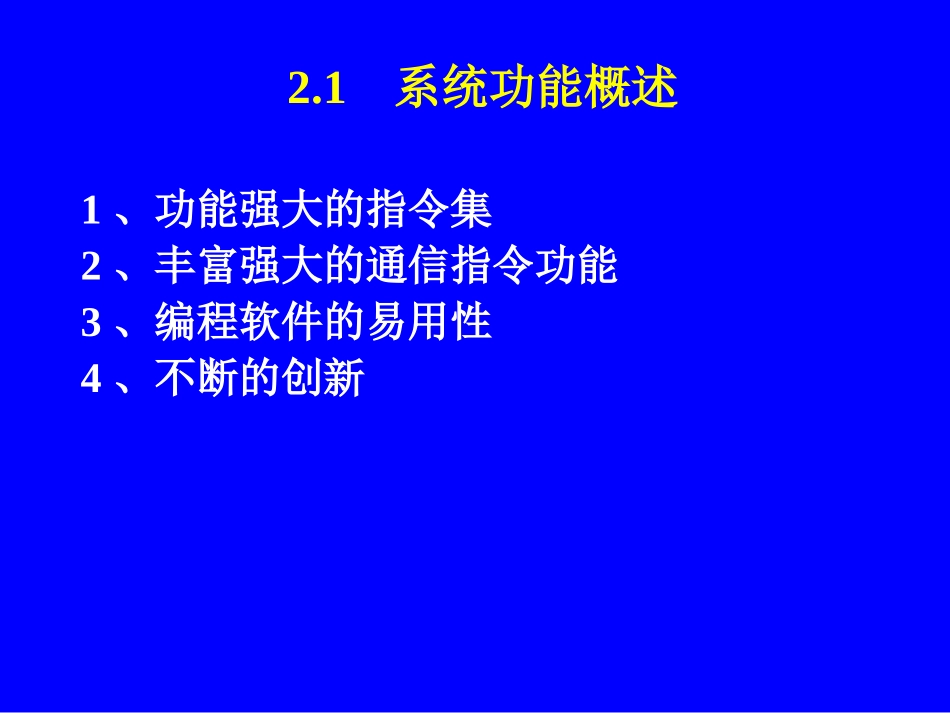

S7-200系列PLC系统概述_第2页
2/8

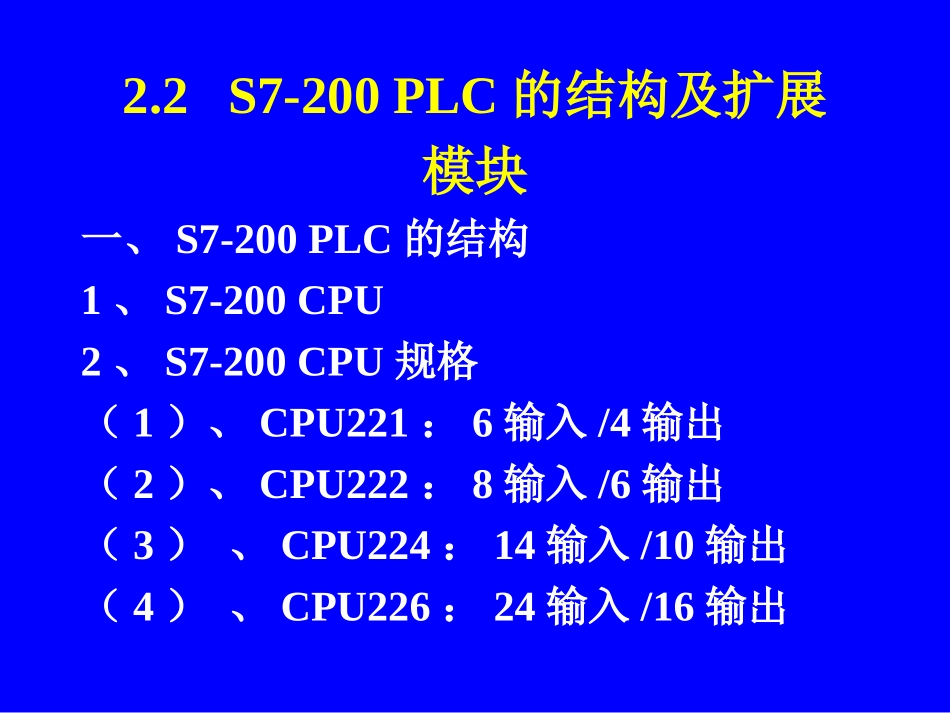

S7-200系列PLC系统概述_第3页
3/8
第二章S7-200系列PLC系统概述1、掌握S7-200PLC的结构及扩展模块2、了解S7-200PLC的寻址2.1系统功能概述1、功能强大的指令集2、丰富强大的通信指令功能3、编程软件的易用性4、不断的创新2.2S7-200PLC的结构及扩展模块一、S7-200PLC的结构1、S7-200CPU2、S7-200CPU规格(1)、CPU221:6输入/4输出(2)、CPU222:8输入/6输出(3)、CPU224:14输入/10输出(4)、CPU226:24输入/16输出(5)、CPU226XM:其在用户程序存储容量和数据存储容量上进行了扩展,其它同、CPU226。3、S7-200CPU技术规范二、扩展模块1、I/O扩展模块(1)、输入扩展模块EM221有两种:8点DC输入,8点AC输入(2)、输出扩展模块EM222有三种:8点DC晶体管输出,8点AC输出、8点DC输出(3)、输入/输出混合扩展模块EM223有六种:4点(8点、16点)DC输入/4点(8点、16点)DC输出,4点(8点、16点)DC输入/4点(8点、16点)继电器输出2、功能扩展模块(1)、模拟量输入/输出扩展模块(2)、特殊功能模块3、I/O点数扩展和编址2.3S7-200PLC的寻址一、数据长度二、寻址方式1、直接寻址2、间接寻址三、各数据存储区寻址1、输入过程映像寄存器2、输出过程映像寄存器3、变量存储区4、位存储区5、局部变量存储区6、特殊存储器7、定时器存储区8、计数器存储区9、累加器10、高速计数器11、模拟量输入12、模拟量输出
