AutoCAD2007第04讲 使用AutoCAD绘制直线VIP免费

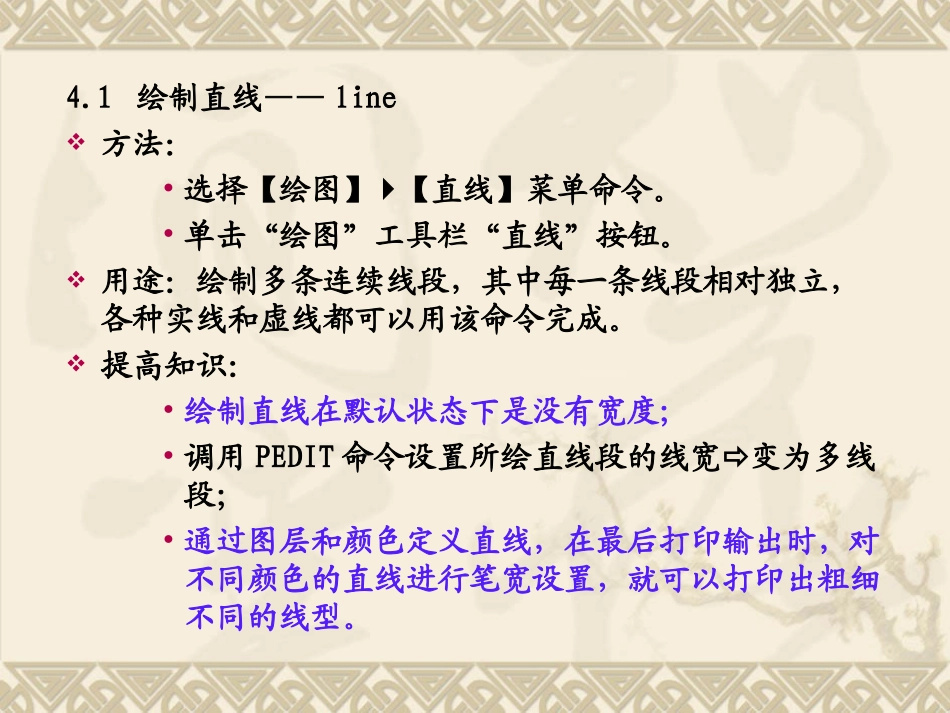

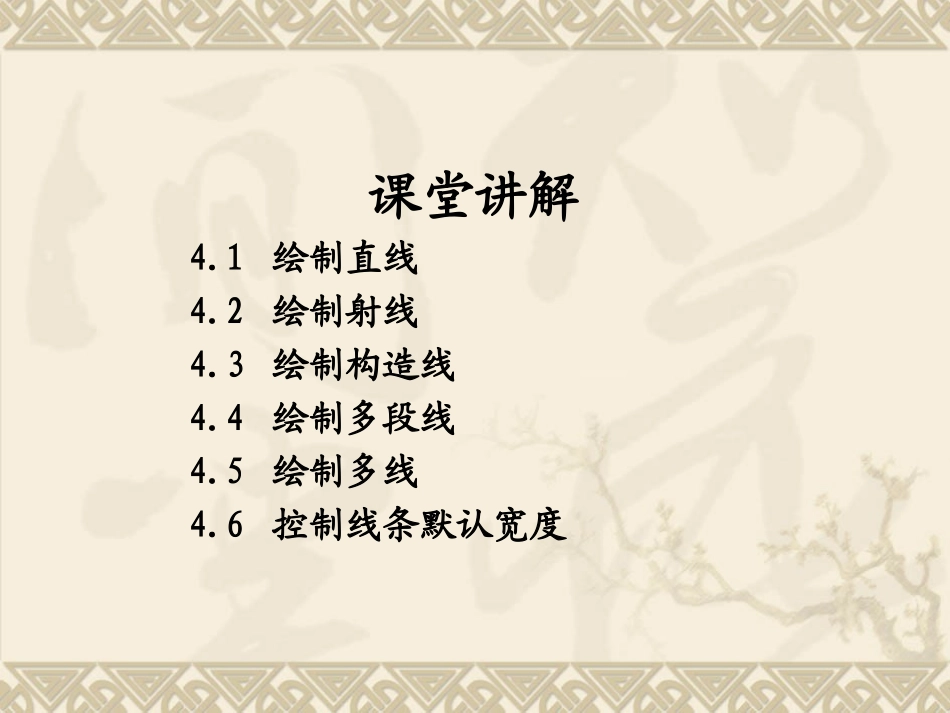

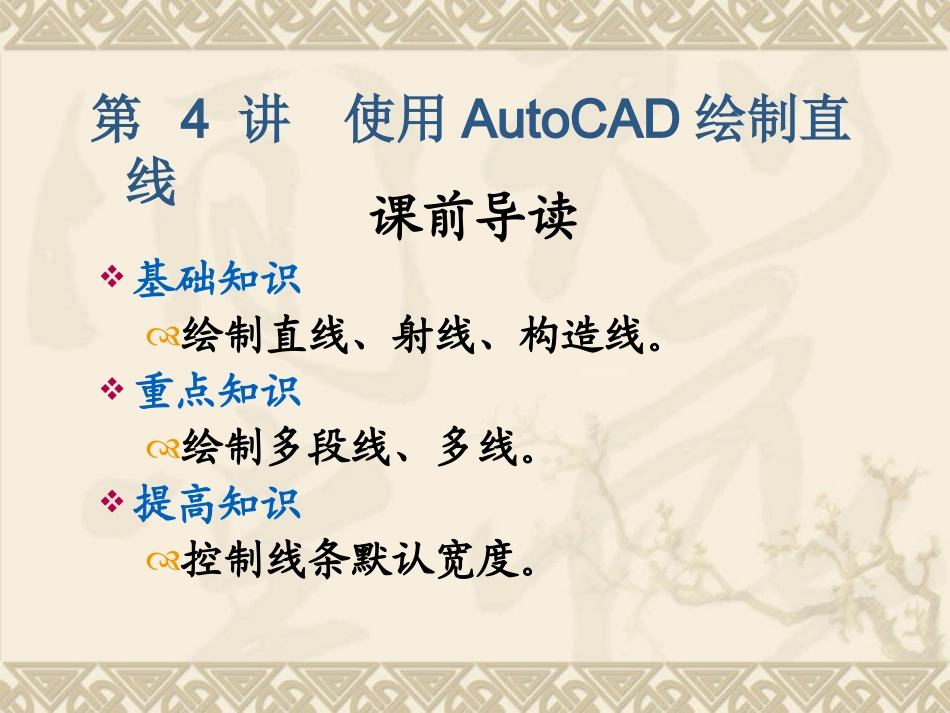

课前导读基础知识绘制直线、射线、构造线。重点知识绘制多段线、多线。提高知识控制线条默认宽度。第4讲使用AutoCAD绘制直线课堂讲解4.1绘制直线4.2绘制射线4.3绘制构造线4.4绘制多段线4.5绘制多线4.6控制线条默认宽度4.1绘制直线——line方法：•选择【绘图】【直线】菜单命令。•单击“绘图”工具栏“直线”按钮。用途：绘制多条连续线段，其中每一条线段相对独立，各种实线和虚线都可以用该命令完成。提高知识：•绘制直线在默认状态下是没有宽度；•调用PEDIT命令设置所绘直线段的线宽变为多线段；•通过图层和颜色定义直线，在最后打印输出时，对不同颜色的直线进行笔宽设置，就可以打印出粗细不同的线型。4.2绘制射线——ray方法：选择【绘图】【射线】。用途：绘制从一个方向无限延伸的射线。提高知识用作绘图辅助线时，集中绘制在某图层，将来输出图形时，可以将该图层关闭可用TRIM、ROTATE等编辑命令进行编辑。4.3绘制构造线——xline-xl方法：单击“绘图”工具栏中的“构造线”按钮用途：绘制向两个方向无限延伸的结构线，通常用作绘制图形过程中的辅助线。绘制：绘制水平或垂直的构造线以指定角度方式绘制构造线：注意角度使用构造线等分对象4.4绘制多段线——pline-pl方法：单击“绘图”工具栏中的“多段线”按钮用途：用于绘制包括若干直线段和圆弧的多段线，整条多段线可以作为一个实体统一进行编辑。提高知识设置多线段宽度，对绘制箭头等特殊形体很有用。绘制直线编辑多段线•选择[修改][对象][多段线]菜单命令。•单击“修改II”工具栏中的按钮。•在命令行中执行PEDIT（PE）命令。AAB注意：若用户不选择“闭合”选项来闭合多段线，而是直接捕捉多段线的起点来闭合多段线，则此时多段线的端点与起点处不会完成闭合，而会出现锯齿。BPEDIT命令各选项含义如下：多条：选择该项可选择多条多段线，则同时对其进行各种编辑操作。打开/闭合：选择该项可闭合或打开多段线对象。当所选多段线是封闭的，则该项变为“打开”，可以重新打开多段线；若所选多段线是打开的，则该项变为“闭合”，可以对多段线进行闭合操作。PEDIT命令各选项含义如下：合并：可将相连的直线段或者弧线段连成一条多段线，该项在多段线是“打开”状态时可用。宽度：该项主要用于修改多段线新的线性宽度。拟合：创建圆弧拟合多段线（由圆弧连接每对顶点的平滑曲线）。该曲线通过多段线的所有顶点并使用指定的切线方向。样条曲线：对多段线进行样条拟合，它是由多段线顶点控制生成的样条曲线，该曲线不一定经过这些顶点，因此，拟合曲线更显光滑。等等4.5绘制多线（1）设置多线样式•方法1：【格式】【多线样式】菜单命令。•方法2：MLSTYLE命令。•设置多线样式。如指定在多线中单线的数量和每条单线的性质，包括单线间的距离、颜色、线型、实体背景填充和端头样式等参数。•举例：设置240墙线（2）绘制多线：MLINE（ML）命令（3）编辑多线•多线是一个整体，除可以将其作为一个整体编辑外，不能使用trim、extend等命令对其进行编辑，对其特征只能用MLEDIT命令编辑。•专门的编辑命令——多线编辑工具（MLEDIT）。注意：在编辑多线时，选择第一条多线与选择第二条多线的顺序不同，则编辑的结果也会不同。4.6控制线条默认宽度系统默认的线条宽度是Bylayer，Bylayer也可由用户来控制其具体线宽，主要介绍控制线条默认宽度的方法。（1）通过对话框控制线条宽度方法：选择【格式】【线宽】菜单命令（2）通过命令行控制线条宽度方法：命令行输入LWegiht（LW）命令注:默认宽度一般设置为绘图标准中的细线宽度.系统默认线宽选择当前线宽选中，显示线宽选择系统默认线宽房屋建筑统一标准中规定:图线的宽度b，宜从下列线宽系列中选取:2.0、1.4、1.0、0.7、0.5、0.35mm。每个图样，应根据复杂程度与比例大小，先选定基本线宽b，再选用表3.0.1中相应的线宽组。三、上机练习1.绘制窗平面本例将绘制窗的平面图形，其长为1500，宽为240。其中，窗平面的外框宽度为2，由多段线命令绘制；框内线条的宽度为1，由直...
