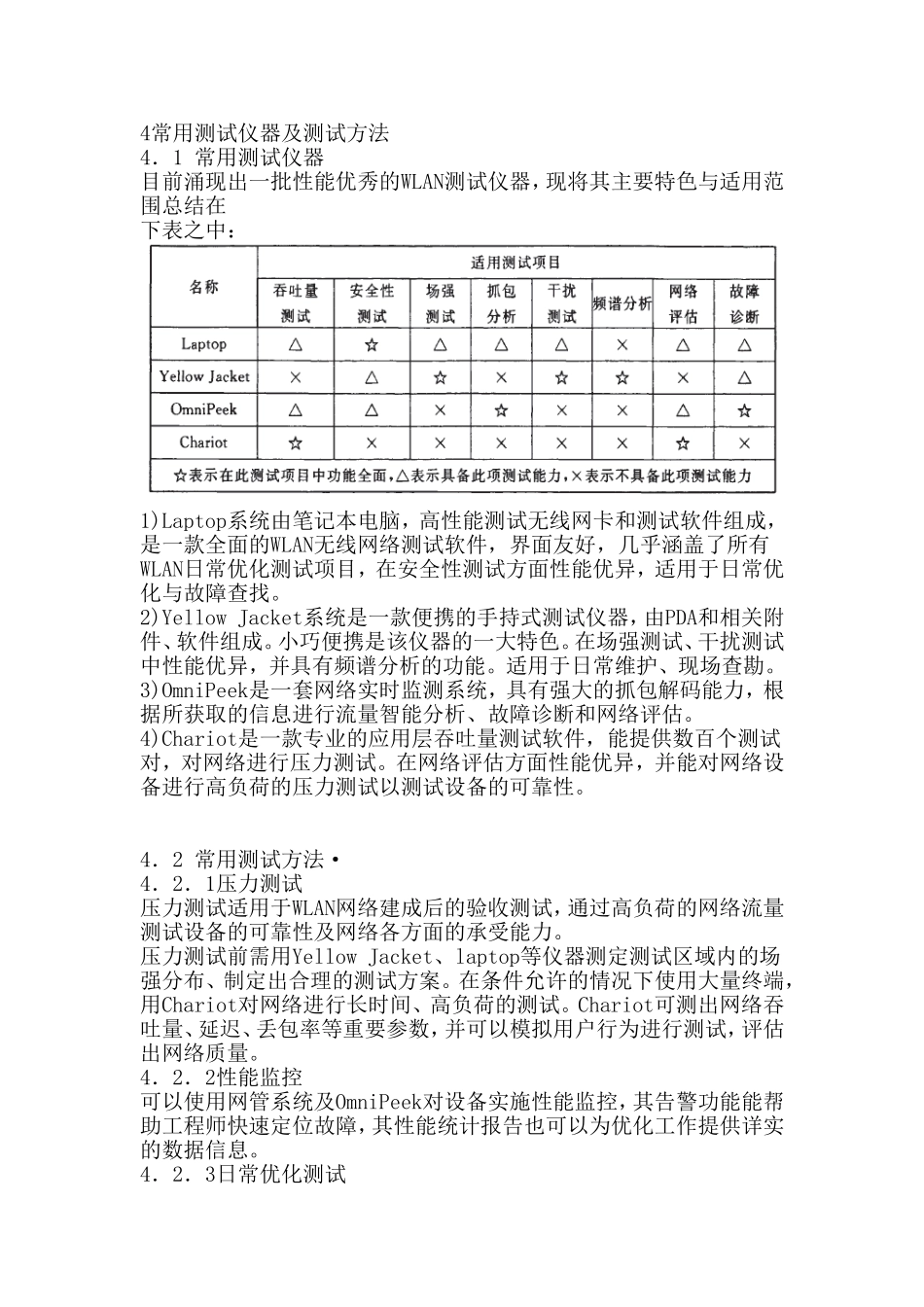

4常用测试仪器及测试方法4．1常用测试仪器目前涌现出一批性能优秀的WLAN测试仪器，现将其主要特色与适用范围总结在下表之中：1)Laptop系统由笔记本电脑，高性能测试无线网卡和测试软件组成，是一款全面的WLAN无线网络测试软件，界面友好，几乎涵盖了所有WLAN日常优化测试项目，在安全性测试方面性能优异，适用于日常优化与故障查找。2)YellowJacket系统是一款便携的手持式测试仪器，由PDA和相关附件、软件组成。小巧便携是该仪器的一大特色。在场强测试、干扰测试中性能优异，并具有频谱分析的功能。适用于日常维护、现场查勘。3)OmniPeek是一套网络实时监测系统，具有强大的抓包解码能力，根据所获取的信息进行流量智能分析、故障诊断和网络评估。4)Chariot是一款专业的应用层吞吐量测试软件，能提供数百个测试对，对网络进行压力测试。在网络评估方面性能优异，并能对网络设备进行高负荷的压力测试以测试设备的可靠性。4．2常用测试方法·4．2．1压力测试压力测试适用于WLAN网络建成后的验收测试，通过高负荷的网络流量测试设备的可靠性及网络各方面的承受能力。压力测试前需用YellowJacket、laptop等仪器测定测试区域内的场强分布、制定出合理的测试方案。在条件允许的情况下使用大量终端，用Chariot对网络进行长时间、高负荷的测试。Chariot可测出网络吞吐量、延迟、丢包率等重要参数，并可以模拟用户行为进行测试，评估出网络质量。4．2．2性能监控可以使用网管系统及OmniPeek对设备实施性能监控，其告警功能能帮助工程师快速定位故障，其性能统计报告也可以为优化工作提供详实的数据信息。4．2．3日常优化测试日常优化测试包括：网络ping包成功率测试、网络ping包时延测试、AP间切换成功SIM卡认证接人成功率测试、SIM卡认证下线成功率测试、MAC地址认证接人成功测试，FTP上下行速率测试，网站访问成功测试，网站访问首页刷新时延测试，WEB认证接入成功测试，WEB认证接入时延测试，WEB认证下线成功测试，SIM卡认证接入成功率测试，SIM卡认证下线成功率测试，MAC地址认证加入成功率测试，多SSlD系统接入成功率测试、强制Info页面推送成功率测试、lnfo系统认证成功率测试、官方网站首页显示时长测试、通过Info访问公网成功率测试、FTP下载速率对比测试测试、网站访问时延对比测试测试、场强信噪比干扰检测等。可利用第三方评估测试软件进行自动化的脚本测试。一旦在测试中发现问题，可以用YellowJacket、laptop现场定位问题，如不能解决，可以详细记录测试日志配合性能报表及OmniPeek系统进行分析。5WLAN日常优化中的常见问题5．1隐藏站点问题5．1．1远近效应无线通信网络存在着“远近效应”，即在各STA均以相同功率发射信号时，AP接受到近处STA的发射功率将远远大于远处STA的发射功率，这样近处大功率信号对远处小功率信号产生很强的干扰，使之无法正常通信。WLAN网络为了避免“远近效应”而使用了CSMA／CA(载波监听多址接入／碰撞避免)机制。其原理是设备在开始新的发送前必须先监听介质，如果介质上有信息正在传输，该无线客户端将不会发送信息。这样就能有效的克服“远近效应”。5．2．2隐藏站点由于WLAN采用了CSMA／CA机制，会带来一个新的问题——隐藏站点。隐藏站点问题是在无线局域网上遭遇到一个STA不能侦测一个或STA已经被联人无线局域网的情况。STAl与STA2都在AP的通信范围内，同时向AP发送数据，但由于STAl并不能监听到STA2的载波，这样就造成了传输介质上的冲突，导致吞吐量下降：如果遇到这样的问题，应首先使用测试工具定位发生问题的AP及STA。有两种方法可以解决这个问题：1)移动STA2)然后调整AP中的RTS／CTS设置RTS／CTS协议的原理如下图所示：如STAl欲向AP发送数据，必先发送RTS帧提醒AP，随后AP应答CTS，阻止在AP覆盖范围内的所有站点发送数据(但不包括STAl)，当STA2收到CTS后，不向B发送数据而避免了冲突即，在AP周围的所有STA中只有STAl能发送数据。这样就有效的避免了隐藏站点的问题。但如果这个隐藏站点在网络吞吐量上拥有较小的冲突，那么激活RTS／CTS可能会对吞吐量造成负面影响。所以除非怀疑无线单元内含有隐藏结点，否则对于大多数网络，不需要启用...
