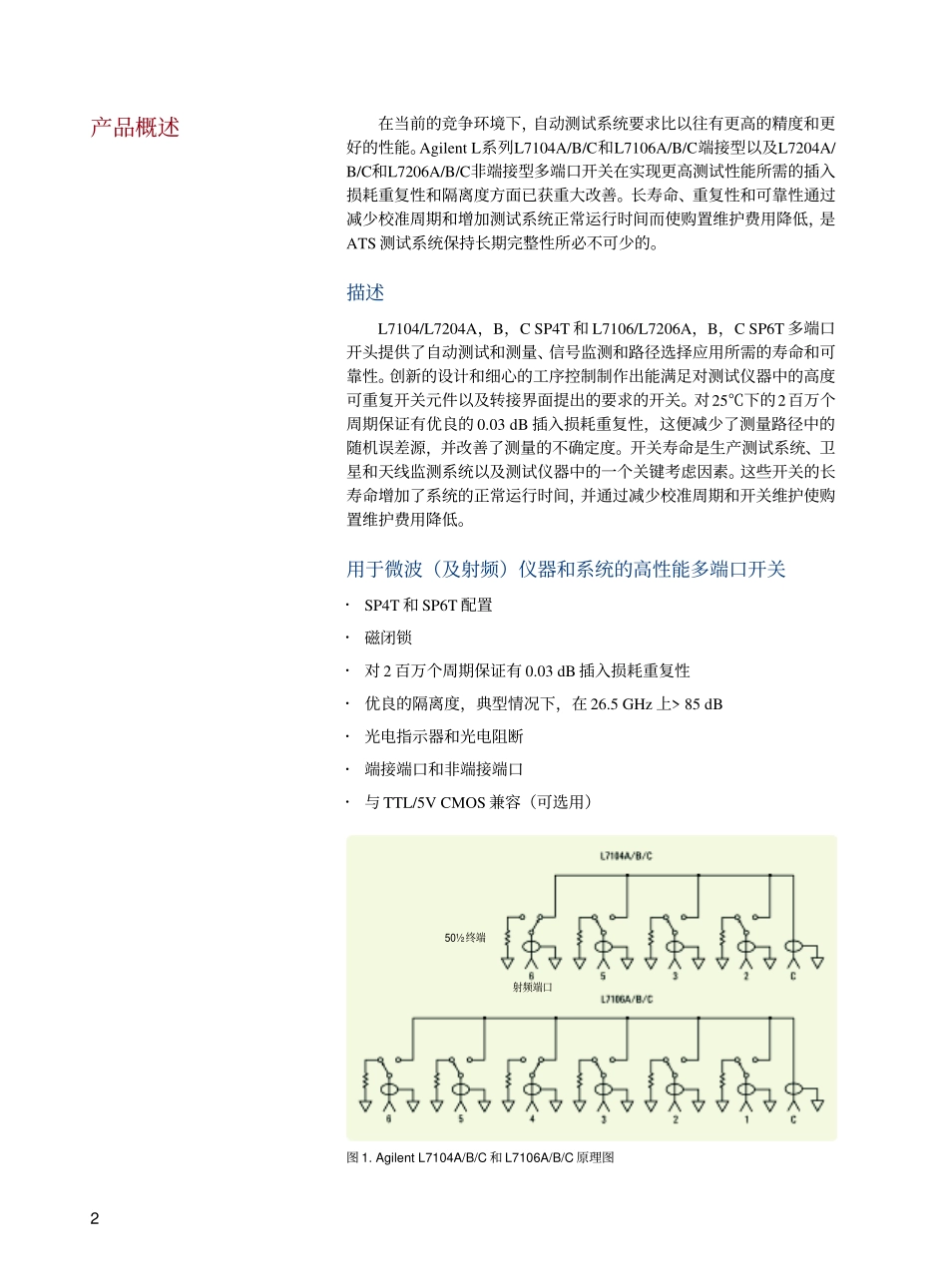

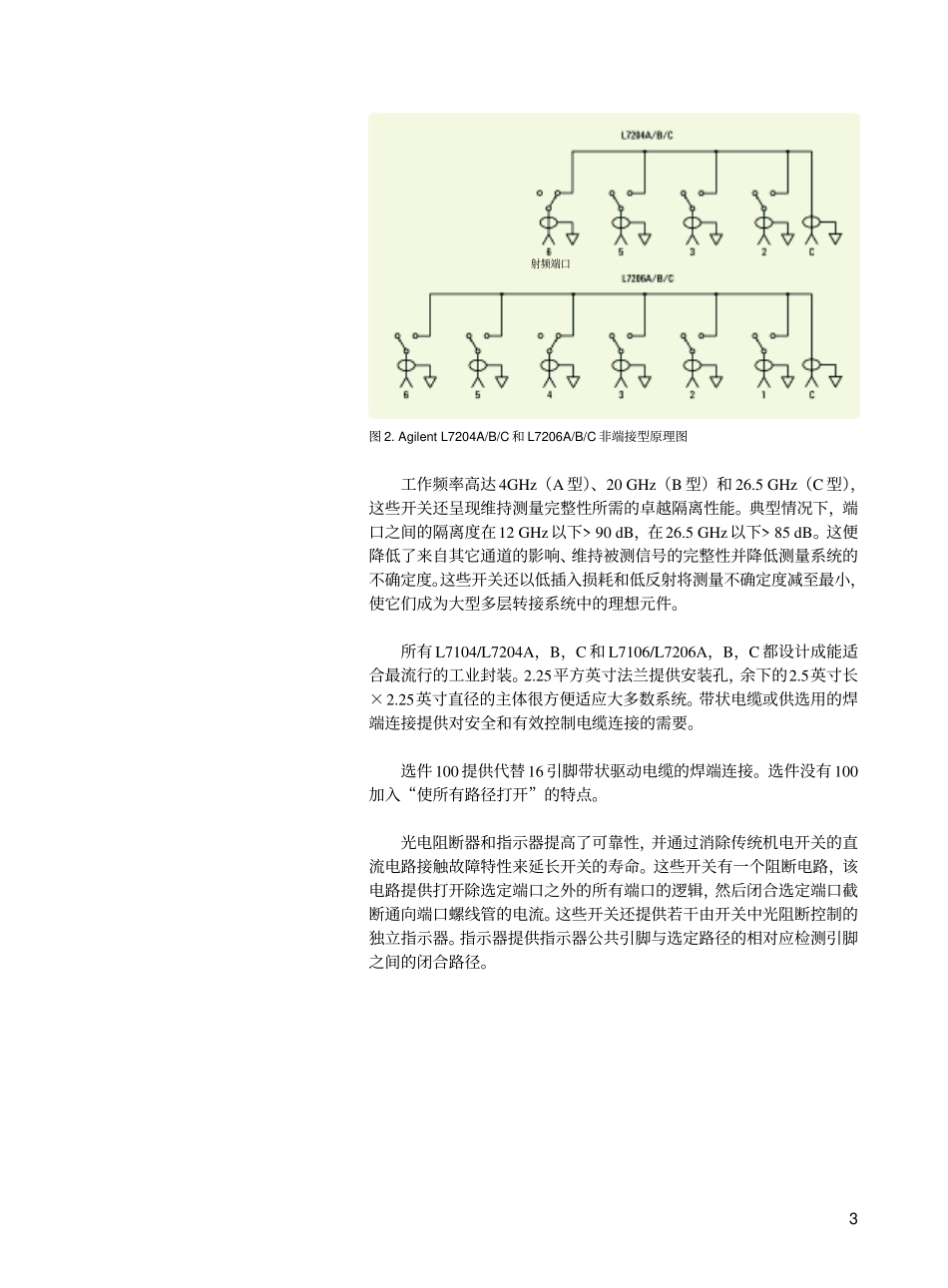

AgilentL系列多端口机电同轴开关L7104A/B/C和L7106A/B/C端接型L7204A/B/C和L7206A/B/C非端接型DC~4GHz，DC~20GHz，DC~26.5GHz技术概述以适中价格提供的高性能多端口开关保证的0.03dB重复性确保了精度，并减少整个2百万个周期工作寿命内的校准周期不一致的隔离度使测量精度最高，并改善系统动态范围经济的价格将预算约束减至最小···2在当前的竞争环境下，自动测试系统要求比以往有更高的精度和更好的性能。AgilentL系列L7104A/B/C和L7106A/B/C端接型以及L7204A/B/C和L7206A/B/C非端接型多端口开关在实现更高测试性能所需的插入损耗重复性和隔离度方面已获重大改善。长寿命、重复性和可靠性通过减少校准周期和增加测试系统正常运行时间而使购置维护费用降低，是ATS测试系统保持长期完整性所必不可少的。描述L7104/L7204A，B，CSP4T和L7106/L7206A，B，CSP6T多端口开头提供了自动测试和测量、信号监测和路径选择应用所需的寿命和可靠性。创新的设计和细心的工序控制制作出能满足对测试仪器中的高度可重复开关元件以及转接界面提出的要求的开关。对25℃下的2百万个周期保证有优良的0.03dB插入损耗重复性，这便减少了测量路径中的随机误差源，并改善了测量的不确定度。开关寿命是生产测试系统、卫星和天线监测系统以及测试仪器中的一个关键考虑因素。这些开关的长寿命增加了系统的正常运行时间，并通过减少校准周期和开关维护使购置维护费用降低。用于微波（及射频）仪器和系统的高性能多端口开关SP4T和SP6T配置磁闭锁对2百万个周期保证有0.03dB插入损耗重复性优良的隔离度，典型情况下，在26.5GHz上>85dB光电指示器和光电阻断端接端口和非端接端口与TTL/5VCMOS兼容（可选用）产品概述·······图1.AgilentL7104A/B/C和L7106A/B/C原理图50½终端射频端口3工作频率高达4GHz（A型）、20GHz（B型）和26.5GHz（C型），这些开关还呈现维持测量完整性所需的卓越隔离性能。典型情况下，端口之间的隔离度在12GHz以下>90dB，在26.5GHz以下>85dB。这便降低了来自其它通道的影响、维持被测信号的完整性并降低测量系统的不确定度。这些开关还以低插入损耗和低反射将测量不确定度减至最小，使它们成为大型多层转接系统中的理想元件。所有L7104/L7204A，B，C和L7106/L7206A，B，C都设计成能适合最流行的工业封装。2.25平方英寸法兰提供安装孔，余下的2.5英寸长×2.25英寸直径的主体很方便适应大多数系统。带状电缆或供选用的焊端连接提供对安全和有效控制电缆连接的需要。选件100提供代替16引脚带状驱动电缆的焊端连接。选件没有100加入“使所有路径打开”的特点。光电阻断器和指示器提高了可靠性，并通过消除传统机电开关的直流电路接触故障特性来延长开关的寿命。这些开关有一个阻断电路，该电路提供打开除选定端口之外的所有端口的逻辑，然后闭合选定端口截断通向端口螺线管的电流。这些开关还提供若干由开关中光阻断控制的独立指示器。指示器提供指示器公共引脚与选定路径的相对应检测引脚之间的闭合路径。图2.AgilentL7204A/B/C和L7206A/B/C非端接型原理图射频端口4多端口开关在许多应用中得到应用，使系统的灵活性提高，并使系统的设计简化。信号路径选择最简单的信号路径选择方案采取单一输入到多个输出的形式。这些矩阵常用在分析仪的前面，以顺序方式对若干二端口器件进行测量或对多端口器件进行测试。在监视应用中，多端口开关可用来选择截获信号的最佳天线。两种方法均可用来实现单一输入到多个输出的布置。传统上，在要求隔离度大于60dB之处，采用由SPDT开关组成的树矩阵。虽然这样能给出大的隔离度，但要以较多的开关为代价（图3）。这些开关在26.5GHz处通常具有大于85dB的隔口间隔离度，从而无需使用树矩阵来获取大隔离度（图4）。除减少元件数之外，路径长度也较短，因而插入损耗较小，再者，路径有相等长度，故相移恒定不变。全通路转接全通路转接系统具有使多个输入信号同时向多个端口传送的灵活性。全通路转接矩阵被用在通用测试系统中，以便提供信号向多个不同被测件以及激励和分析仪器来回传送的灵活路径选择。传统上，还采用了利用单极双掷和交叉开关的交叉点矩阵，以便...
