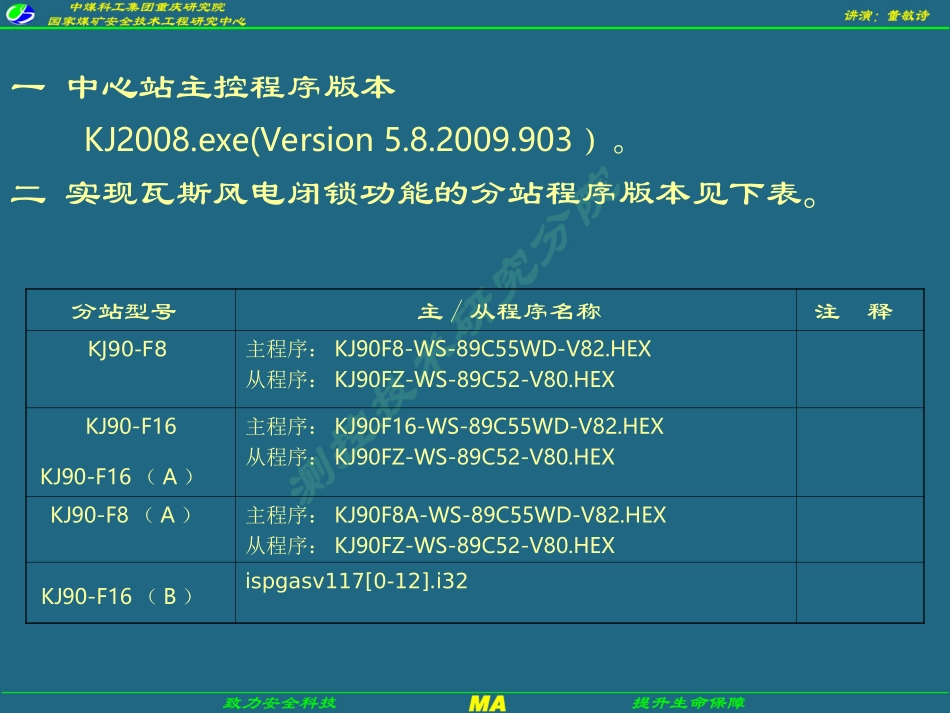

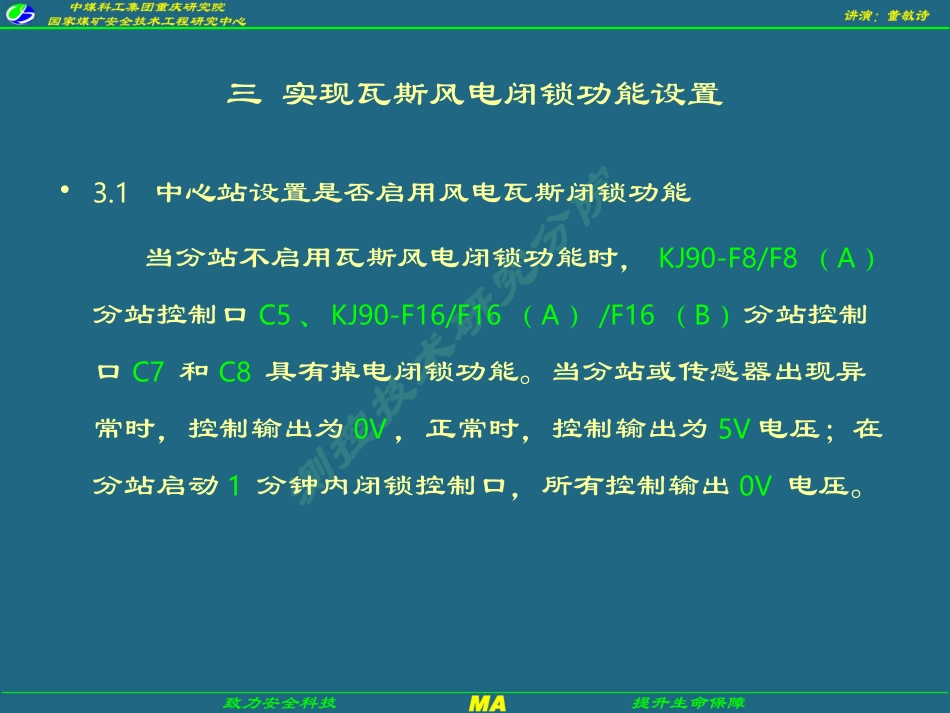

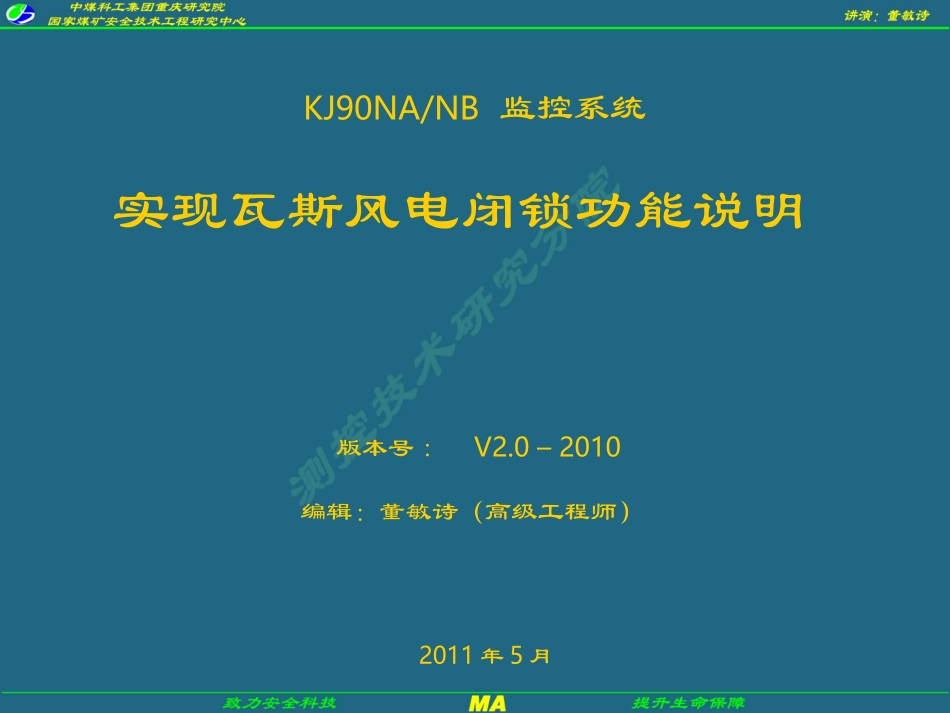

KJ90NA/NB监控系统实现瓦斯风电闭锁功能说明版本号:V2.0–2010编辑：董敏诗（高级工程师）2011年5月一中心站主控程序版本KJ2008.exe(Version5.8.2009.903）。二实现瓦斯风电闭锁功能的分站程序版本见下表。分站型号主/从程序名称注释KJ90-F8主程序：KJ90F8-WS-89C55WD-V82.HEX从程序：KJ90FZ-WS-89C52-V80.HEXKJ90-F16KJ90-F16（A）主程序：KJ90F16-WS-89C55WD-V82.HEX从程序：KJ90FZ-WS-89C52-V80.HEXKJ90-F8（A）主程序：KJ90F8A-WS-89C55WD-V82.HEX从程序：KJ90FZ-WS-89C52-V80.HEXKJ90-F16（B）ispgasv117[0-12].i32三实现瓦斯风电闭锁功能设置•3.1中心站设置是否启用风电瓦斯闭锁功能当分站不启用瓦斯风电闭锁功能时，KJ90-F8/F8（A）分站控制口C5、KJ90-F16/F16（A）/F16（B）分站控制口C7和C8具有掉电闭锁功能。当分站或传感器出现异常时，控制输出为0V，正常时，控制输出为5V电压；在分站启动1分钟内闭锁控制口，所有控制输出0V电压。3.1中心站设置是否启用风电瓦斯闭锁功能（续）•当分站启用瓦斯风电闭锁功能后，KJ90-F8/F8（A）分站控制口C5、KJ90-F16/F16（A）/F16（B）分站控制口C7和C8专用于风机闭锁控制，不具有掉电闭锁功能。当分站异常、异常—正常、正常—异常过程中控制输出为0V电压，只有当接掘进工作面或掘进工作面回风流中的甲烷传感器超出3%，且局部通风机处于停止运行时，对局部通风机进行闭锁使之不能启动，当接掘进工作面或掘进工作面回风流中的甲烷传感器降到1.5%以下时，自动解锁。3.2启动软件控制—控制逻辑—瓦斯风电闭锁，输入密码，如下图所示：上图操作请按照以下步骤进行设置：•①每台分站可以设置一套瓦斯风电闭锁逻辑或4套风电闭锁逻辑。在测点定义中，定义参与瓦斯风电闭锁的开关量及模拟量。•②选择需要设置瓦斯风电闭锁的分站号。•③按获取分站版本信息按钮，获取在用分站版本及协议信息。•④再次选择需要设置瓦斯风电闭锁的分站号。•⑤在风机类型选项中选择掘进工作面使用风机个数，既关联开关量的个数，选择开关量对应通道号。•⑥选择参与瓦斯风电闭锁中判断风机开停状态的开停传感器所接通道号，并选择对应的控制输出通道。•⑦选择是否关联模拟量，如果不关联，只是开停组成控制逻辑，例如选择双风机，没关联模拟量，当双风机都处于停止状态时，会闭锁风机使之不能启动；关联模拟量后，开关量作为一个控制条件，模拟量作为另一个控制条件。上图操作请按照以下步骤进行设置（续）：•⑧选择参与瓦斯风电闭锁的模拟通道，按添加关联按钮，注意当选择的关联模拟量有一个不正常时，如果风电闭锁处于控制输出状态，即使其它传感器处于正常状态，控制输出也不会恢复，只有当所有参与的模拟量都处于正常状态，且满足解锁条件时，自动解锁。如果发现选择错误，误将不需要参与风电闭锁的传感器选入参与中，可以在模拟量关联信息中选择不需要的传感器通道，按删除关联按钮，可以将不需要的传感器删除。•⑨在设置完成后一定记住按下保存并下发按钮，分站收到中心站下发的信息后会将设置信息存储在分站中，如果需要删除设置的瓦斯风电闭锁信息，按删除并停用按钮。•⑩对多路风机设置，第二、第三设置同第一路设置，但只有第一路可以设置成瓦斯风电闭锁，另外几路只能设置为风电闭锁。3.3传感器通道配置•参与实现瓦斯风电闭锁功能配置的模拟量及开关量传感器通道号均可以任意选择。•模拟量信号输入口------接掘进工作面中的甲烷传感器:多个通道任选,如A01/A02；•模拟量信号输入口------接掘进工作面回风流中的甲烷传感器:多个通道任选,如A03/A04；•模拟量信号输入口------接被串掘进工作面入风流中的甲烷传感器：任选1通道,如A05；•开关量信号输入口------接风筒风量开关传感器:任选1通道,如D06；•开关量信号输入口------接局部通风机设备开停传感器：任选1通道,如D07。3.4控制口选择•目前分站可以设置一套瓦斯风电闭锁逻辑。•对局部通风机进行闭锁使之不能起动的输出控制口为分站内程序设定，不能变动，其中KJ90-F8/F8（A）分站1个（控制口C5），KJ90-F16/F16（A）/F16（B）分站2个（控制口C7和C8），其他控制口可任意选择。•控...
