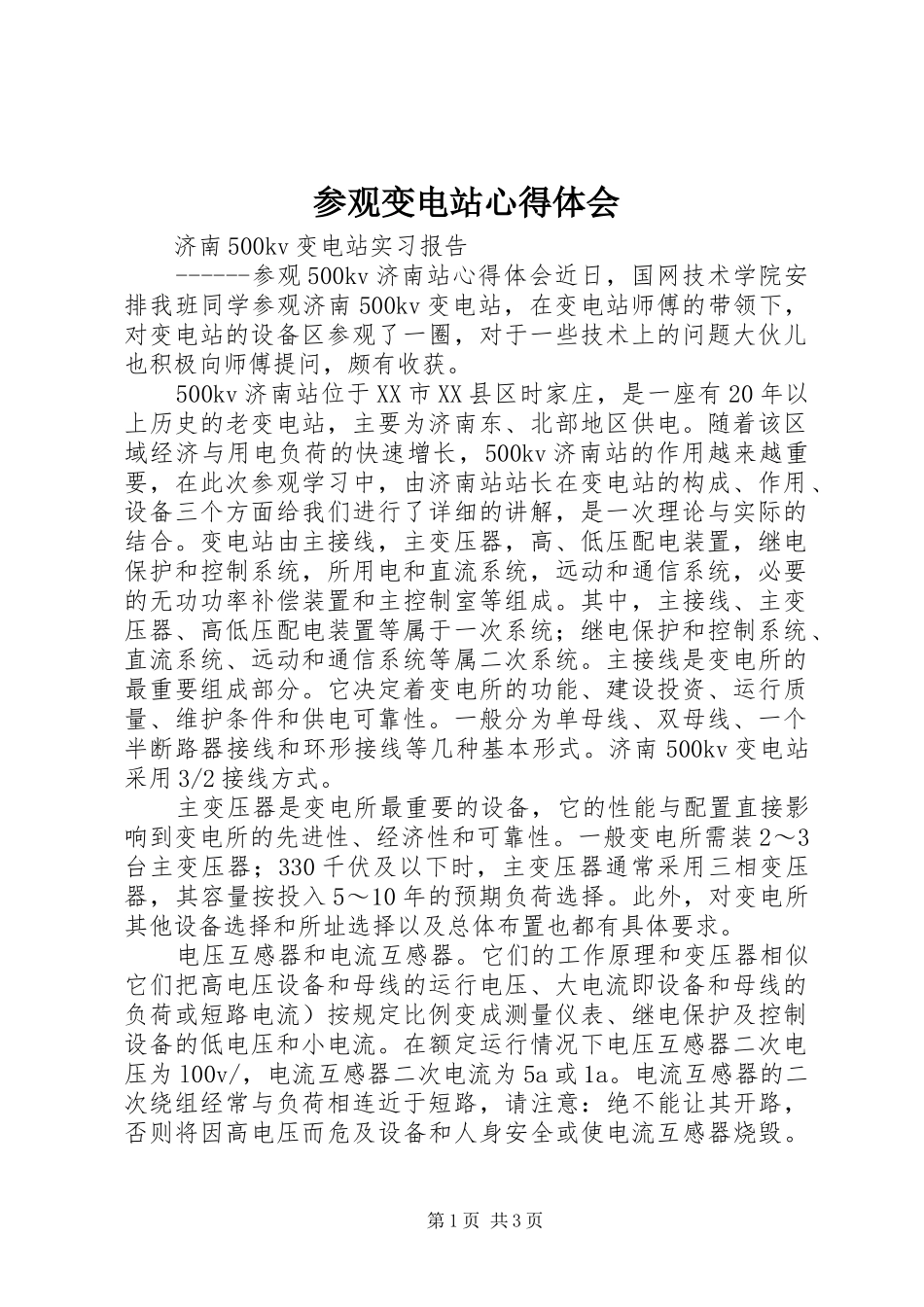

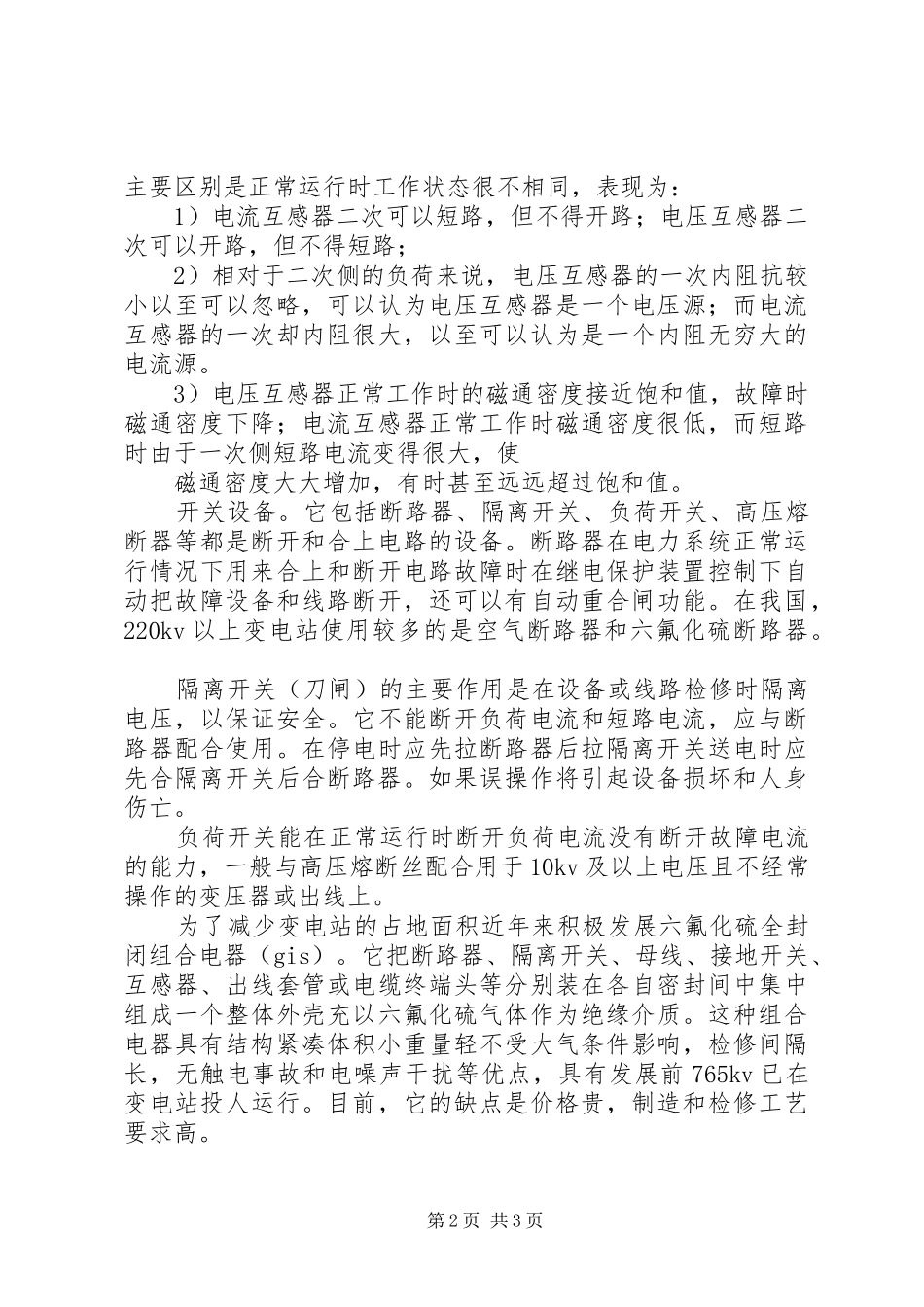

参观变电站心得体会济南500kv变电站实习报告------参观500kv济南站心得体会近日，国网技术学院安排我班同学参观济南500kv变电站，在变电站师傅的带领下，对变电站的设备区参观了一圈，对于一些技术上的问题大伙儿也积极向师傅提问，颇有收获。500kv济南站位于XX市XX县区时家庄，是一座有20年以上历史的老变电站，主要为济南东、北部地区供电。随着该区域经济与用电负荷的快速增长，500kv济南站的作用越来越重要，在此次参观学习中，由济南站站长在变电站的构成、作用、设备三个方面给我们进行了详细的讲解，是一次理论与实际的结合。变电站由主接线，主变压器，高、低压配电装置，继电保护和控制系统，所用电和直流系统，远动和通信系统，必要的无功功率补偿装置和主控制室等组成。其中，主接线、主变压器、高低压配电装置等属于一次系统；继电保护和控制系统、直流系统、远动和通信系统等属二次系统。主接线是变电所的最重要组成部分。它决定着变电所的功能、建设投资、运行质量、维护条件和供电可靠性。一般分为单母线、双母线、一个半断路器接线和环形接线等几种基本形式。济南500kv变电站采用3/2接线方式。主变压器是变电所最重要的设备，它的性能与配置直接影响到变电所的先进性、经济性和可靠性。一般变电所需装2～3台主变压器；330千伏及以下时，主变压器通常采用三相变压器，其容量按投入5～10年的预期负荷选择。此外，对变电所其他设备选择和所址选择以及总体布置也都有具体要求。电压互感器和电流互感器。它们的工作原理和变压器相似它们把高电压设备和母线的运行电压、大电流即设备和母线的负荷或短路电流）按规定比例变成测量仪表、继电保护及控制设备的低电压和小电流。在额定运行情况下电压互感器二次电压为l00v/，电流互感器二次电流为5a或1a。电流互感器的二次绕组经常与负荷相连近于短路，请注意：绝不能让其开路，否则将因高电压而危及设备和人身安全或使电流互感器烧毁。第1页共3页主要区别是正常运行时工作状态很不相同，表现为：1）电流互感器二次可以短路，但不得开路；电压互感器二次可以开路，但不得短路；2）相对于二次侧的负荷来说，电压互感器的一次内阻抗较小以至可以忽略，可以认为电压互感器是一个电压源；而电流互感器的一次却内阻很大，以至可以认为是一个内阻无穷大的电流源。3）电压互感器正常工作时的磁通密度接近饱和值，故障时磁通密度下降；电流互感器正常工作时磁通密度很低，而短路时由于一次侧短路电流变得很大，使磁通密度大大增加，有时甚至远远超过饱和值。开关设备。它包括断路器、隔离开关、负荷开关、高压熔断器等都是断开和合上电路的设备。断路器在电力系统正常运行情况下用来合上和断开电路故障时在继电保护装置控制下自动把故障设备和线路断开，还可以有自动重合闸功能。在我国，220kv以上变电站使用较多的是空气断路器和六氟化硫断路器。隔离开关（刀闸）的主要作用是在设备或线路检修时隔离电压，以保证安全。它不能断开负荷电流和短路电流，应与断路器配合使用。在停电时应先拉断路器后拉隔离开关送电时应先合隔离开关后合断路器。如果误操作将引起设备损坏和人身伤亡。负荷开关能在正常运行时断开负荷电流没有断开故障电流的能力，一般与高压熔断丝配合用于10kv及以上电压且不经常操作的变压器或出线上。为了减少变电站的占地面积近年来积极发展六氟化硫全封闭组合电器（gis）。它把断路器、隔离开关、母线、接地开关、互感器、出线套管或电缆终端头等分别装在各自密封间中集中组成一个整体外壳充以六氟化硫气体作为绝缘介质。这种组合电器具有结构紧凑体积小重量轻不受大气条件影响，检修间隔长，无触电事故和电噪声干扰等优点，具有发展前765kv已在变电站投人运行。目前，它的缺点是价格贵，制造和检修工艺要求高。第2页共3页变电站还装有防雷设备，主要有避雷针和避雷器避雷针是为了防止变电站遭受直接雷击将雷电对其自身放电把雷电流引入大地。在变电站附近的线路上落雷时雷电波会沿导线进入变电站，产生过电压。另外，断路器操作等也会引起过电压。避雷器的作用是当过电压超过一定限值时，自动对地放电降低电压保护设...
