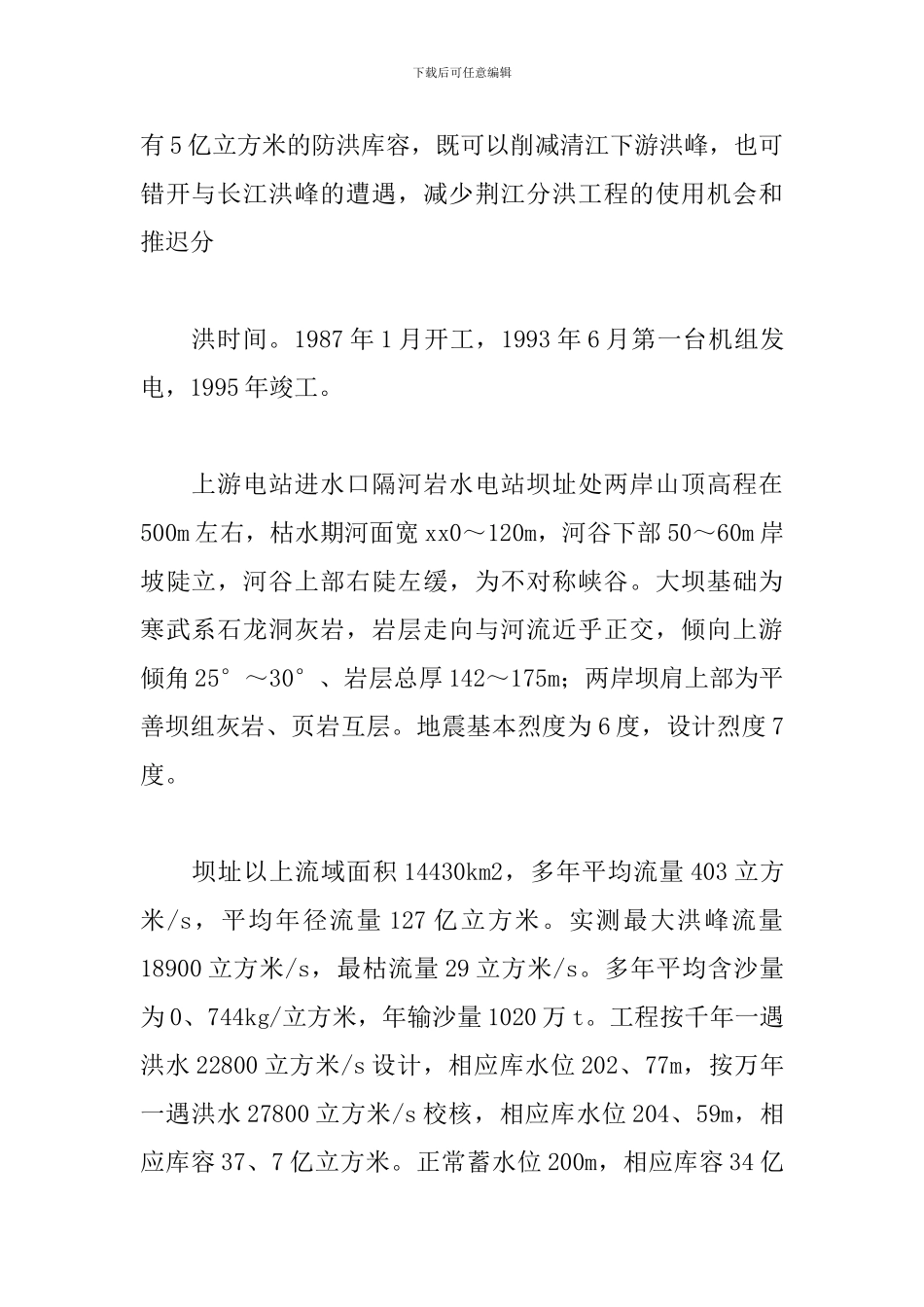

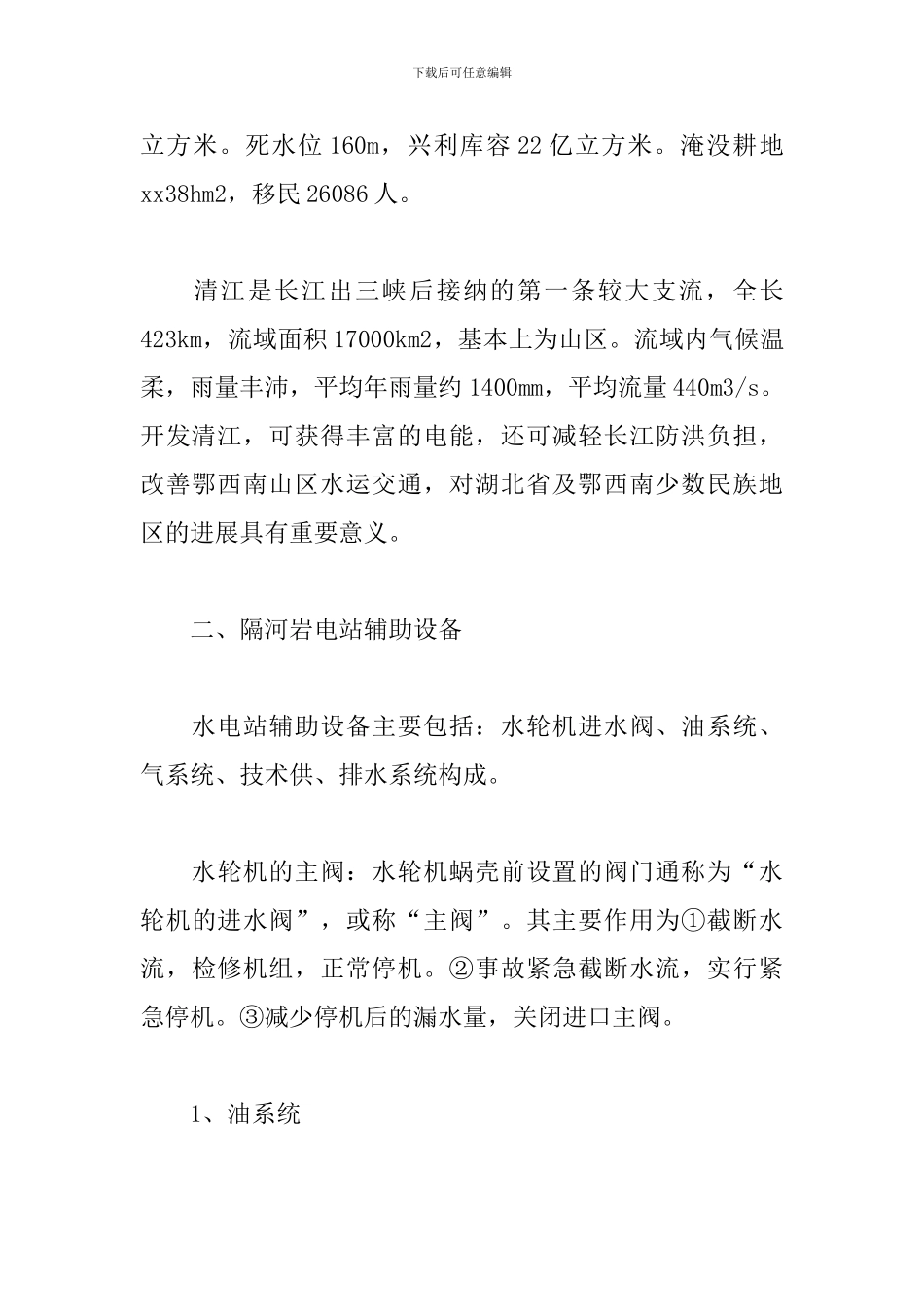

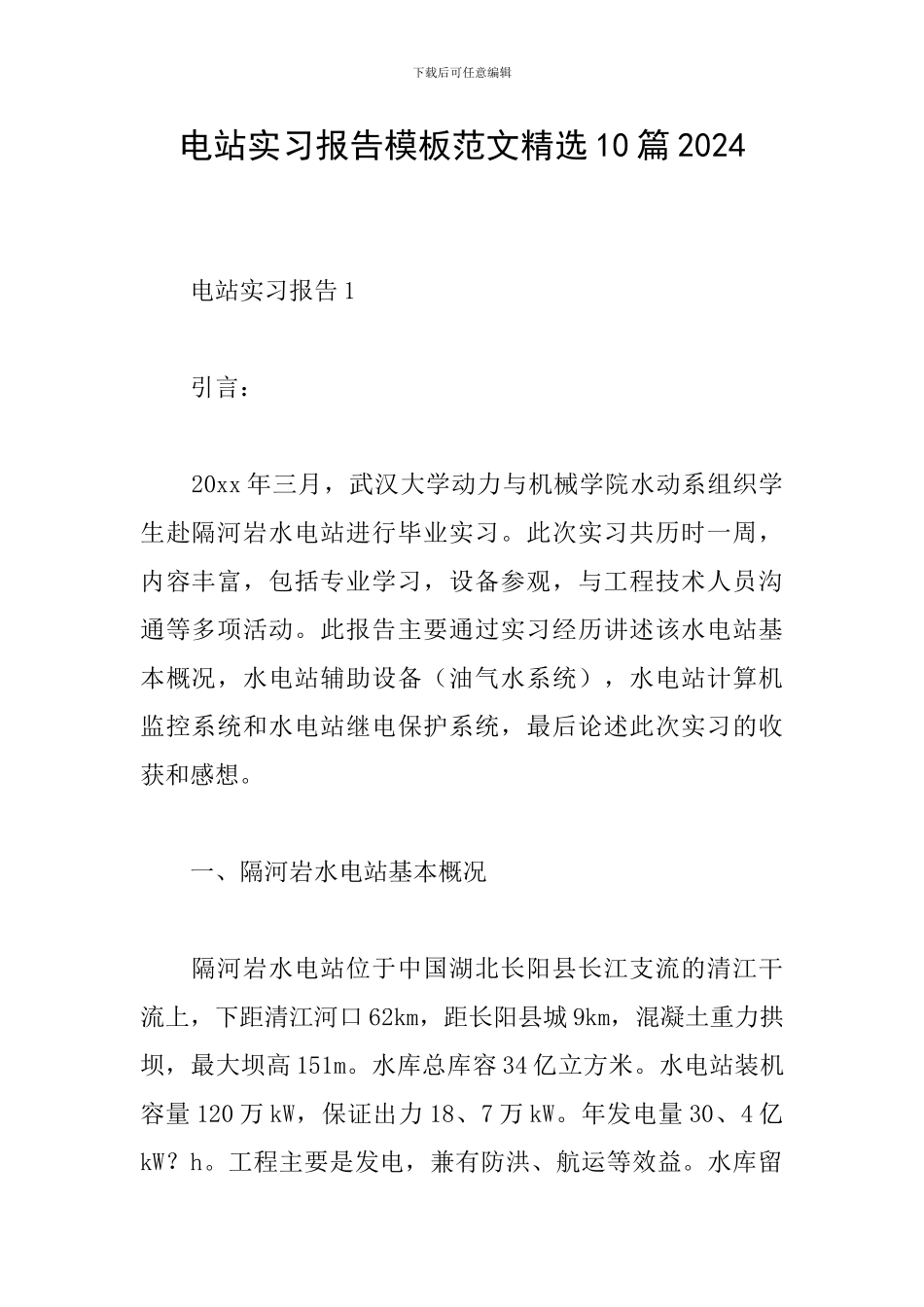

下载后可任意编辑电站实习报告模板范文精选10篇2024电站实习报告1引言：20xx年三月，武汉大学动力与机械学院水动系组织学生赴隔河岩水电站进行毕业实习。此次实习共历时一周，内容丰富，包括专业学习，设备参观，与工程技术人员沟通等多项活动。此报告主要通过实习经历讲述该水电站基本概况，水电站辅助设备（油气水系统），水电站计算机监控系统和水电站继电保护系统，最后论述此次实习的收获和感想。一、隔河岩水电站基本概况隔河岩水电站位于中国湖北长阳县长江支流的清江干流上，下距清江河口62km，距长阳县城9km，混凝土重力拱坝，最大坝高151m。水库总库容34亿立方米。水电站装机容量120万kW，保证出力18、7万kW。年发电量30、4亿kW？h。工程主要是发电，兼有防洪、航运等效益。水库留下载后可任意编辑有5亿立方米的防洪库容，既可以削减清江下游洪峰，也可错开与长江洪峰的遭遇，减少荆江分洪工程的使用机会和推迟分洪时间。1987年1月开工，1993年6月第一台机组发电，1995年竣工。上游电站进水口隔河岩水电站坝址处两岸山顶高程在500m左右，枯水期河面宽xx0～120m，河谷下部50～60m岸坡陡立，河谷上部右陡左缓，为不对称峡谷。大坝基础为寒武系石龙洞灰岩，岩层走向与河流近乎正交，倾向上游倾角25°～30°、岩层总厚142～175m；两岸坝肩上部为平善坝组灰岩、页岩互层。地震基本烈度为6度，设计烈度7度。坝址以上流域面积14430km2，多年平均流量403立方米/s，平均年径流量127亿立方米。实测最大洪峰流量18900立方米/s，最枯流量29立方米/s。多年平均含沙量为0、744kg/立方米，年输沙量1020万t。工程按千年一遇洪水22800立方米/s设计，相应库水位202、77m，按万年一遇洪水27800立方米/s校核，相应库水位204、59m，相应库容37、7亿立方米。正常蓄水位200m，相应库容34亿下载后可任意编辑立方米。死水位160m，兴利库容22亿立方米。淹没耕地xx38hm2，移民26086人。清江是长江出三峡后接纳的第一条较大支流，全长423km，流域面积17000km2，基本上为山区。流域内气候温柔，雨量丰沛，平均年雨量约1400mm，平均流量440m3/s。开发清江，可获得丰富的电能，还可减轻长江防洪负担，改善鄂西南山区水运交通，对湖北省及鄂西南少数民族地区的进展具有重要意义。二、隔河岩电站辅助设备水电站辅助设备主要包括：水轮机进水阀、油系统、气系统、技术供、排水系统构成。水轮机的主阀：水轮机蜗壳前设置的阀门通称为“水轮机的进水阀”，或称“主阀”。其主要作用为①截断水流，检修机组，正常停机。②事故紧急截断水流，实行紧急停机。③减少停机后的漏水量，关闭进口主阀。1、油系统下载后可任意编辑油系统：水电站各机组的用油由管路联成的一个油的互通、循环的网络，即为“油系统”，包括：油管、储油油分析及用油设备。油的种类主要有透平油和绝缘油两种。透平油的作用包括：（1）润滑作用：透平油可在轴承间或滑动部分形成油膜，以润滑油的液体摩擦代替固体干摩擦，从而减少设备的发热与磨损，保证设备的安全运行。（2）散热作用：机组转动部件因摩擦所消耗的功转变为热量，会使油和设备的温度升高，润滑油在对流作用下可将这部分热量传导给冷却水。（3）液压操作：水电厂的调速系统、主阀以及油、气、水系统管路上的液压阀等，都需要用高压油来操作，透平油则可用作传递能量的工作介质。绝缘油的作用包括：（1）绝缘作用：由于绝缘油的绝缘强度比空气大得多，用油作绝缘介质可提高电器设备运行的可靠性，并且缩小下载后可任意编辑设备的尺寸。（2）散热作用：变压器的运行时，其线圈通过强大的电流，会产生大量的热量。变压器内不断循环着的绝缘油可不断地将线圈内的热量吸收，并在循环过程中进行冷却保证变压器的安全运行。（3）消弧作用：当油开关切断电力负荷时，在动、静触头间产生温度很高的电弧。油开关内的绝缘油在电弧的作用下即产生大量的氢气体吹向电弧，将电弧快速冷却熄灭。透平油和绝缘油的性质完全不同，因此水电站都有两套独立的供油系统。隔河岩水电站每台机组轴承及油压装置总用油量为12、2m3、为设备供、排油及进行油处理，设置了透平油系统。透平油罐室及油处理室...
