幕墙工程03施工工艺VIP免费

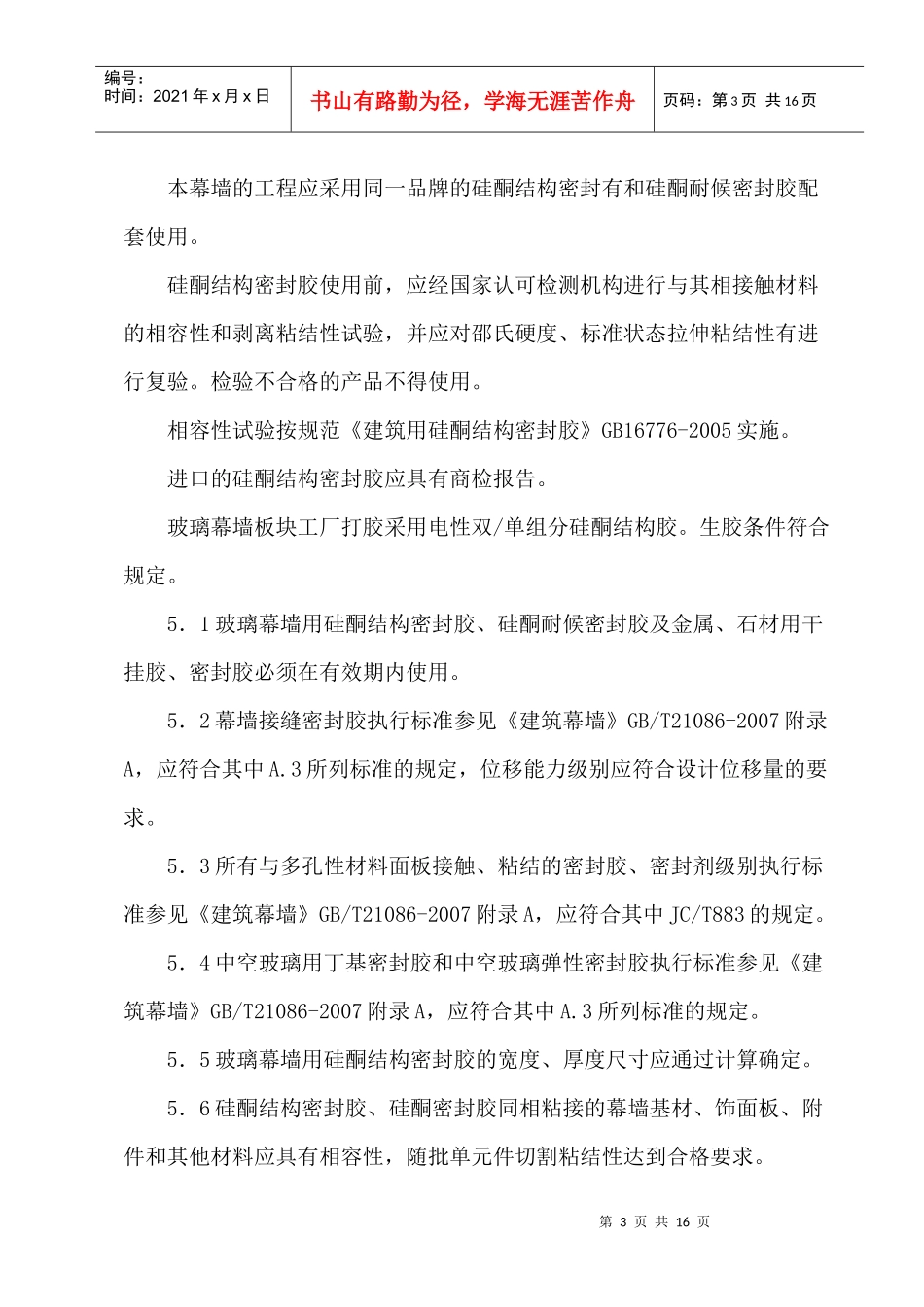

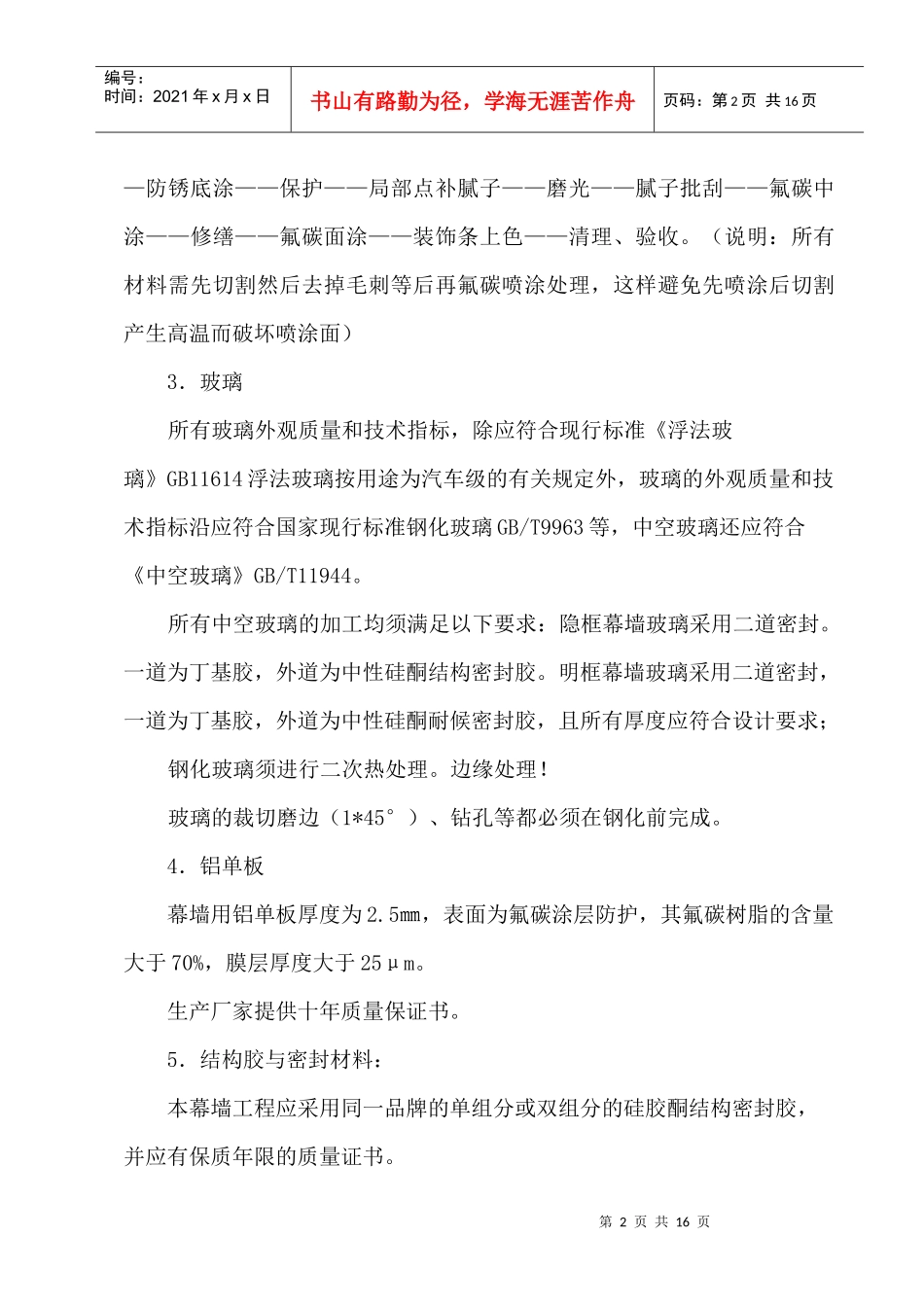

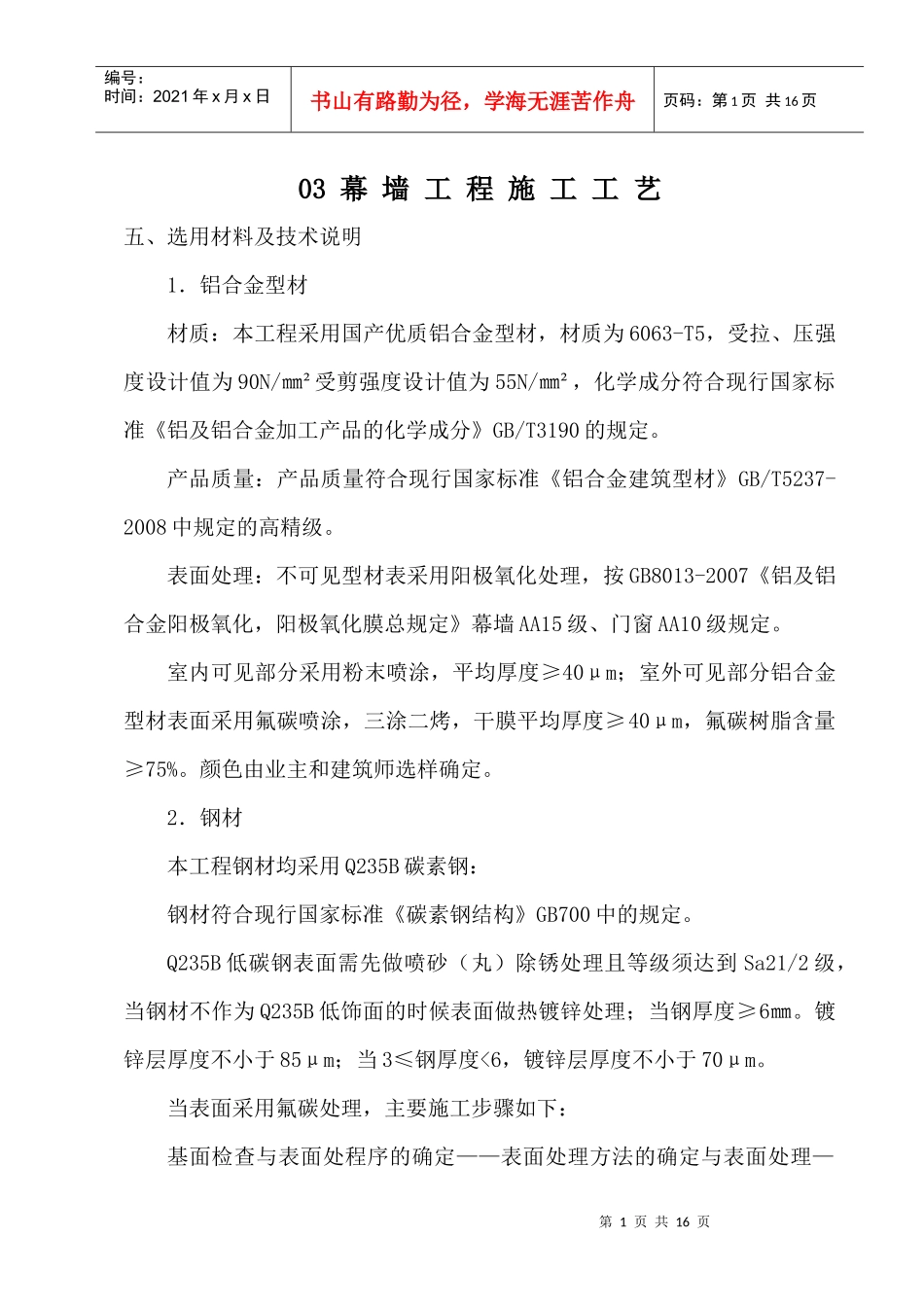

第1页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共16页03幕墙工程施工工艺五、选用材料及技术说明1．铝合金型材材质：本工程采用国产优质铝合金型材，材质为6063-T5，受拉、压强度设计值为90N/㎜²受剪强度设计值为55N/㎜²，化学成分符合现行国家标准《铝及铝合金加工产品的化学成分》GB/T3190的规定。产品质量：产品质量符合现行国家标准《铝合金建筑型材》GB/T5237-2008中规定的高精级。表面处理：不可见型材表采用阳极氧化处理，按GB8013-2007《铝及铝合金阳极氧化，阳极氧化膜总规定》幕墙AA15级、门窗AA10级规定。室内可见部分采用粉末喷涂，平均厚度≥40μm；室外可见部分铝合金型材表面采用氟碳喷涂，三涂二烤，干膜平均厚度≥40μm，氟碳树脂含量≥75%。颜色由业主和建筑师选样确定。2．钢材本工程钢材均采用Q235B碳素钢：钢材符合现行国家标准《碳素钢结构》GB700中的规定。Q235B低碳钢表面需先做喷砂（丸）除锈处理且等级须达到Sa21/2级，当钢材不作为Q235B低饰面的时候表面做热镀锌处理；当钢厚度≥6㎜。镀锌层厚度不小于85μm；当3≤钢厚度<6，镀锌层厚度不小于70μm。当表面采用氟碳处理，主要施工步骤如下：基面检查与表面处程序的确定——表面处理方法的确定与表面处理—第2页共16页第1页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共16页—防锈底涂——保护——局部点补腻子——磨光——腻子批刮——氟碳中涂——修缮——氟碳面涂——装饰条上色——清理、验收。（说明：所有材料需先切割然后去掉毛刺等后再氟碳喷涂处理，这样避免先喷涂后切割产生高温而破坏喷涂面）3．玻璃所有玻璃外观质量和技术指标，除应符合现行标准《浮法玻璃》GB11614浮法玻璃按用途为汽车级的有关规定外，玻璃的外观质量和技术指标沿应符合国家现行标准钢化玻璃GB/T9963等，中空玻璃还应符合《中空玻璃》GB/T11944。所有中空玻璃的加工均须满足以下要求：隐框幕墙玻璃采用二道密封。一道为丁基胶，外道为中性硅酮结构密封胶。明框幕墙玻璃采用二道密封，一道为丁基胶，外道为中性硅酮耐候密封胶，且所有厚度应符合设计要求；钢化玻璃须进行二次热处理。边缘处理！玻璃的裁切磨边（1*45°）、钻孔等都必须在钢化前完成。4．铝单板幕墙用铝单板厚度为2.5㎜，表面为氟碳涂层防护，其氟碳树脂的含量大于70%，膜层厚度大于25μm。生产厂家提供十年质量保证书。5．结构胶与密封材料：本幕墙工程应采用同一品牌的单组分或双组分的硅胶酮结构密封胶，并应有保质年限的质量证书。第3页共16页第2页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共16页本幕墙的工程应采用同一品牌的硅酮结构密封有和硅酮耐候密封胶配套使用。硅酮结构密封胶使用前，应经国家认可检测机构进行与其相接触材料的相容性和剥离粘结性试验，并应对邵氏硬度、标准状态拉伸粘结性有进行复验。检验不合格的产品不得使用。相容性试验按规范《建筑用硅酮结构密封胶》GB16776-2005实施。进口的硅酮结构密封胶应具有商检报告。玻璃幕墙板块工厂打胶采用电性双/单组分硅酮结构胶。生胶条件符合规定。5．1玻璃幕墙用硅酮结构密封胶、硅酮耐候密封胶及金属、石材用干挂胶、密封胶必须在有效期内使用。5．2幕墙接缝密封胶执行标准参见《建筑幕墙》GB/T21086-2007附录A，应符合其中A.3所列标准的规定，位移能力级别应符合设计位移量的要求。5．3所有与多孔性材料面板接触、粘结的密封胶、密封剂级别执行标准参见《建筑幕墙》GB/T21086-2007附录A，应符合其中JC/T883的规定。5．4中空玻璃用丁基密封胶和中空玻璃弹性密封胶执行标准参见《建筑幕墙》GB/T21086-2007附录A，应符合其中A.3所列标准的规定。5．5玻璃幕墙用硅酮结构密封胶的宽度、厚度尺寸应通过计算确定。5．6硅酮结构密封胶、硅酮密封胶同相粘接的幕墙基材、饰面板、附件和其他材料应具有相容性，随批单元件切割粘结性达到合格要求。第4页共16页第3页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共16页幕墙用中性硅酮结构密封胶及酸性硅酮结构密封...
