《模拟电子技术基础》模拟试卷3参考答案VIP免费

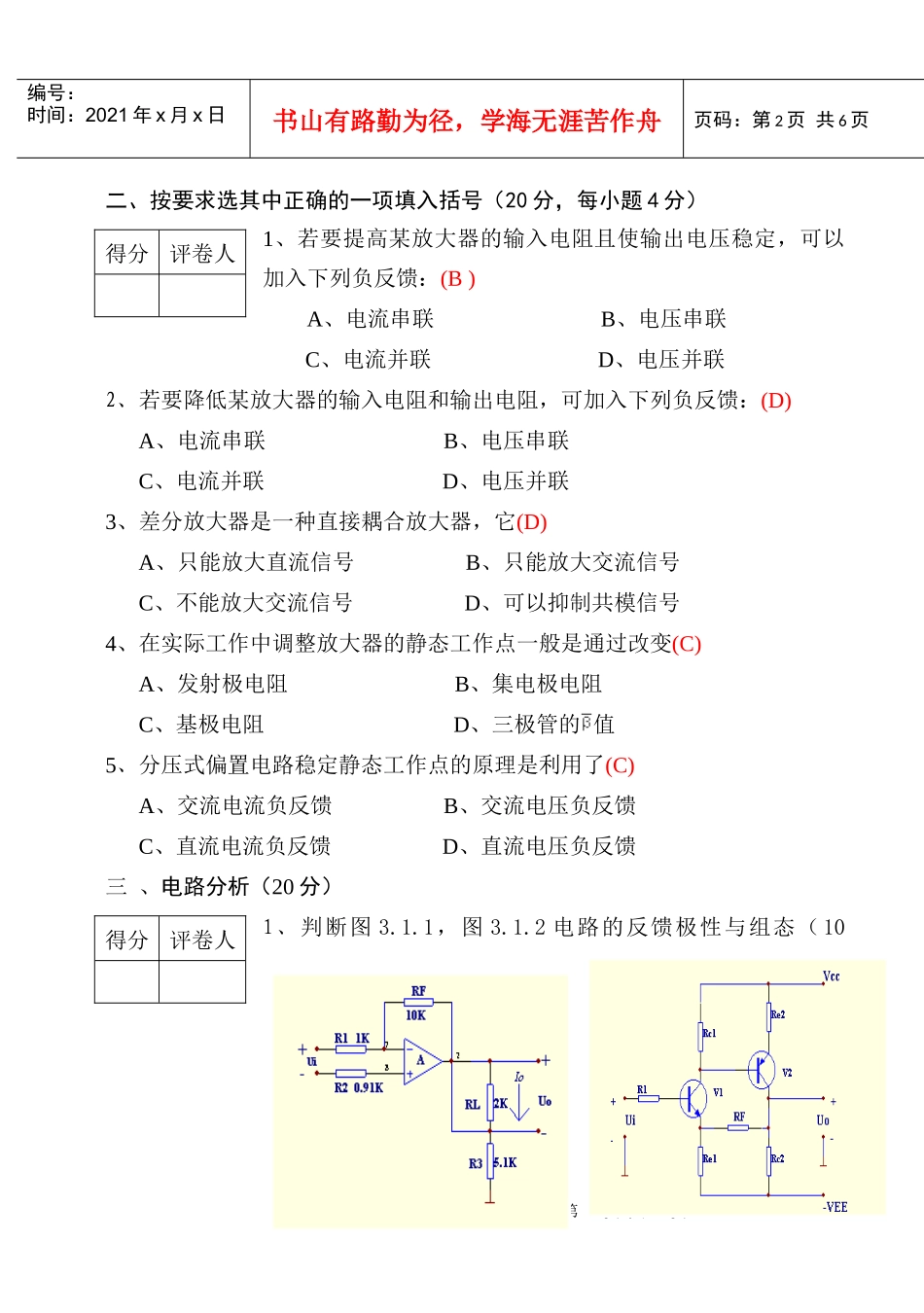

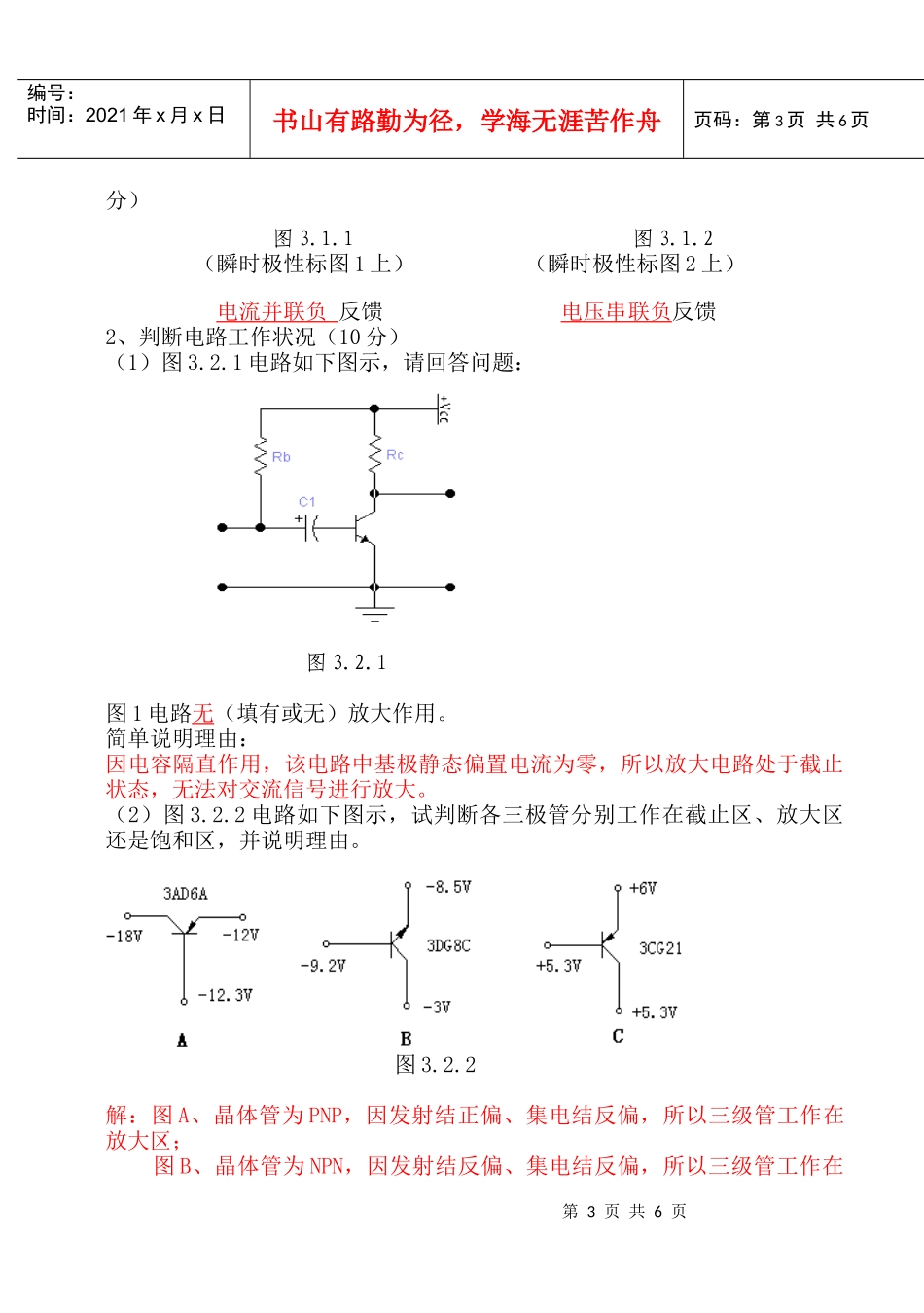

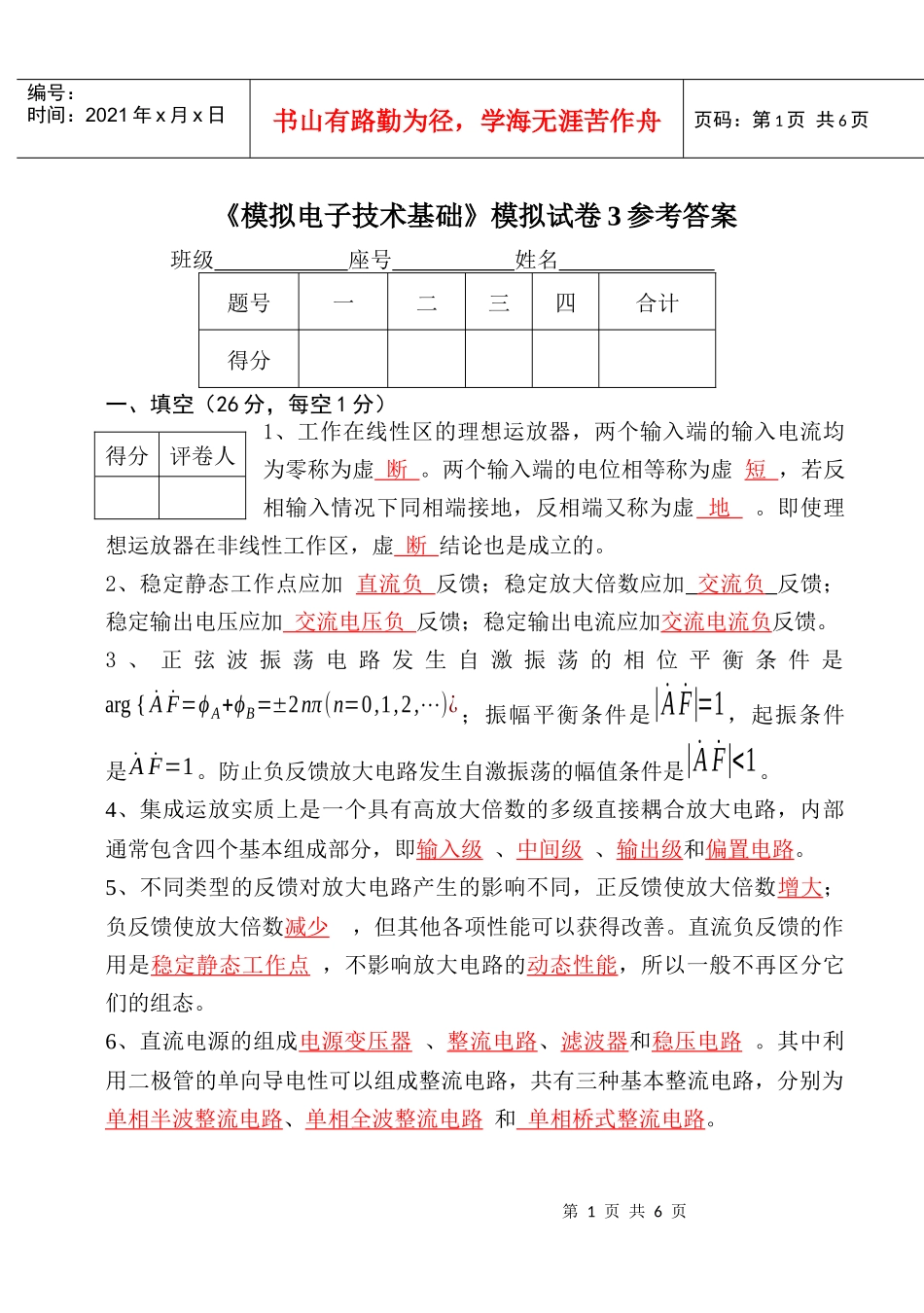

第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共6页《模拟电子技术基础》模拟试卷3参考答案班级座号姓名题号一二三四合计得分一、填空（26分，每空1分）1、工作在线性区的理想运放器，两个输入端的输入电流均为零称为虚断。两个输入端的电位相等称为虚短，若反相输入情况下同相端接地，反相端又称为虚地。即使理想运放器在非线性工作区，虚断结论也是成立的。2、稳定静态工作点应加直流负反馈；稳定放大倍数应加交流负反馈；稳定输出电压应加交流电压负反馈；稳定输出电流应加交流电流负反馈。3、正弦波振荡电路发生自激振荡的相位平衡条件是arg{˙A˙F=ϕA+ϕB=±2nπ(n=0,1,2,⋯)¿；振幅平衡条件是|˙A˙F|=1，起振条件是˙A˙F=1。防止负反馈放大电路发生自激振荡的幅值条件是|˙A˙F|<1。4、集成运放实质上是一个具有高放大倍数的多级直接耦合放大电路，内部通常包含四个基本组成部分，即输入级、中间级、输出级和偏置电路。5、不同类型的反馈对放大电路产生的影响不同，正反馈使放大倍数增大；负反馈使放大倍数减少，但其他各项性能可以获得改善。直流负反馈的作用是稳定静态工作点，不影响放大电路的动态性能，所以一般不再区分它们的组态。6、直流电源的组成电源变压器、整流电路、滤波器和稳压电路。其中利用二极管的单向导电性可以组成整流电路，共有三种基本整流电路，分别为单相半波整流电路、单相全波整流电路和单相桥式整流电路。得分评卷人第2页共6页第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共6页二、按要求选其中正确的一项填入括号（20分，每小题4分）1、若要提高某放大器的输入电阻且使输出电压稳定，可以加入下列负反馈：(B)A、电流串联B、电压串联C、电流并联D、电压并联2、若要降低某放大器的输入电阻和输出电阻，可加入下列负反馈：(D)A、电流串联B、电压串联C、电流并联D、电压并联3、差分放大器是一种直接耦合放大器，它(D)A、只能放大直流信号B、只能放大交流信号C、不能放大交流信号D、可以抑制共模信号4、在实际工作中调整放大器的静态工作点一般是通过改变(C)A、发射极电阻B、集电极电阻C、基极电阻D、三极管的值5、分压式偏置电路稳定静态工作点的原理是利用了(C)A、交流电流负反馈B、交流电压负反馈C、直流电流负反馈D、直流电压负反馈三、电路分析（20分）1、判断图3.1.1，图3.1.2电路的反馈极性与组态（10得分评卷人得分评卷人第3页共6页第2页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共6页分）图3.1.1图3.1.2（瞬时极性标图1上）（瞬时极性标图2上）电流并联负反馈电压串联负反馈2、判断电路工作状况（10分）（1）图3.2.1电路如下图示，请回答问题：图3.2.1图1电路无（填有或无）放大作用。简单说明理由：因电容隔直作用，该电路中基极静态偏置电流为零，所以放大电路处于截止状态，无法对交流信号进行放大。（2）图3.2.2电路如下图示，试判断各三极管分别工作在截止区、放大区还是饱和区，并说明理由。图3.2.2解：图A、晶体管为PNP，因发射结正偏、集电结反偏，所以三级管工作在放大区；图B、晶体管为NPN，因发射结反偏、集电结反偏，所以三级管工作在第4页共6页第3页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共6页截止区；图C、晶体管为PNP，因发射结正偏、集电结偏置电压为零伏，所以三级管工作在临界饱和区；四、电路分析和计算（34分）1、如下图所示的电压串联负反馈电路中，假设集成运放的开环电压放大倍数A=100000，电阻R1=2KΩ，RF=18KΩ。（15分）1)估算反馈系数和反馈深度；2)估算闭环放大倍数；3)如果开环电压放大倍数的相对变化量为±10%，求闭环电压放大倍数的相对变化量。图4.1解：该电路为电压串联负反馈电路，1）反馈系数为F=R1R1+RF=22+18=0.1；反馈深度为1+AF≈10000。2）因反馈类型为电压串联负反馈，所以闭环放大倍数即为闭环电压放大倍数。Af=A1+AF=1000001+100000×0.1≈103）因dAA=±10%，所以闭环电压放大倍数的相对变化量为得分评卷人第5页共6页第4页共6页编号：时间：2021年x月...
