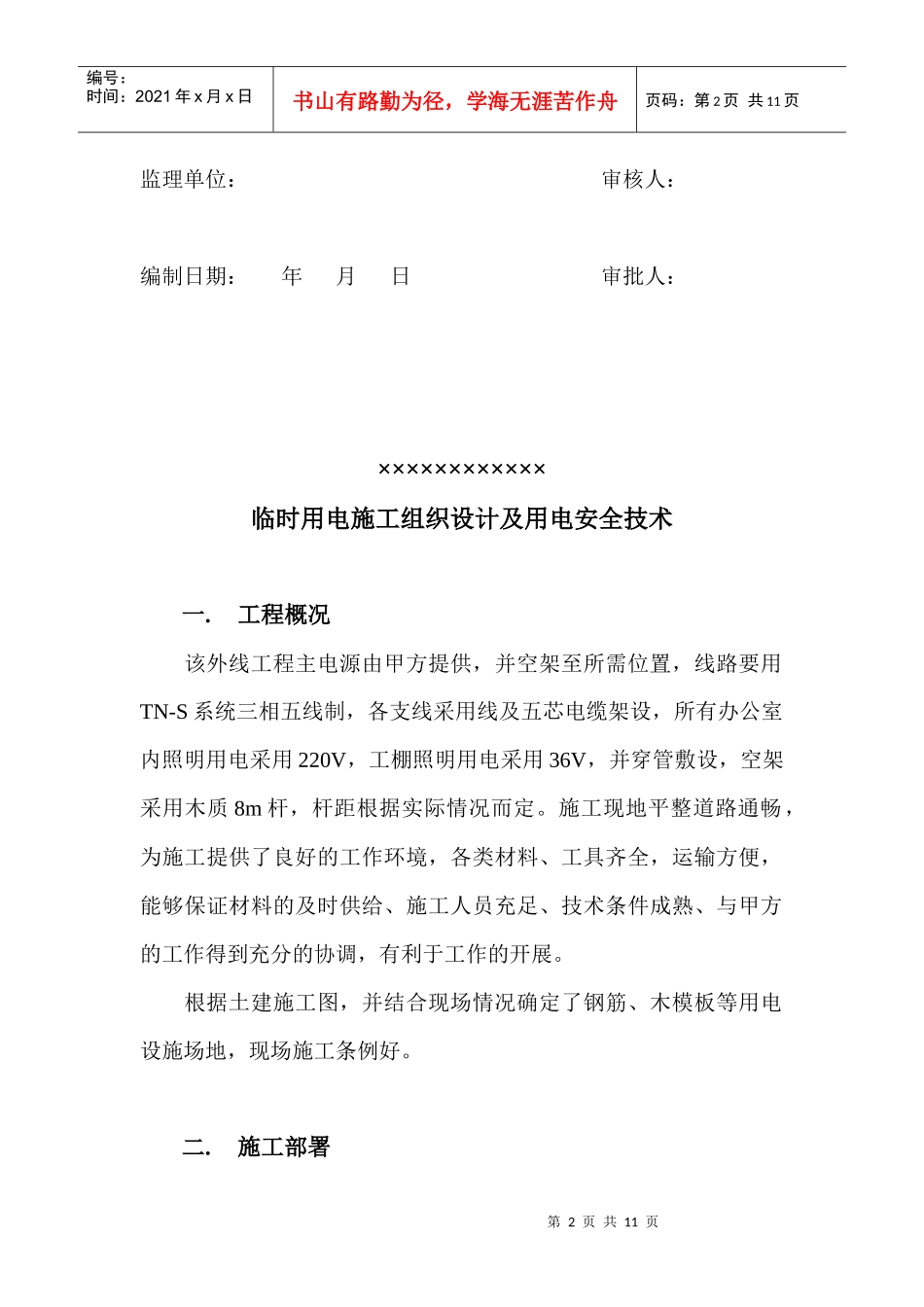

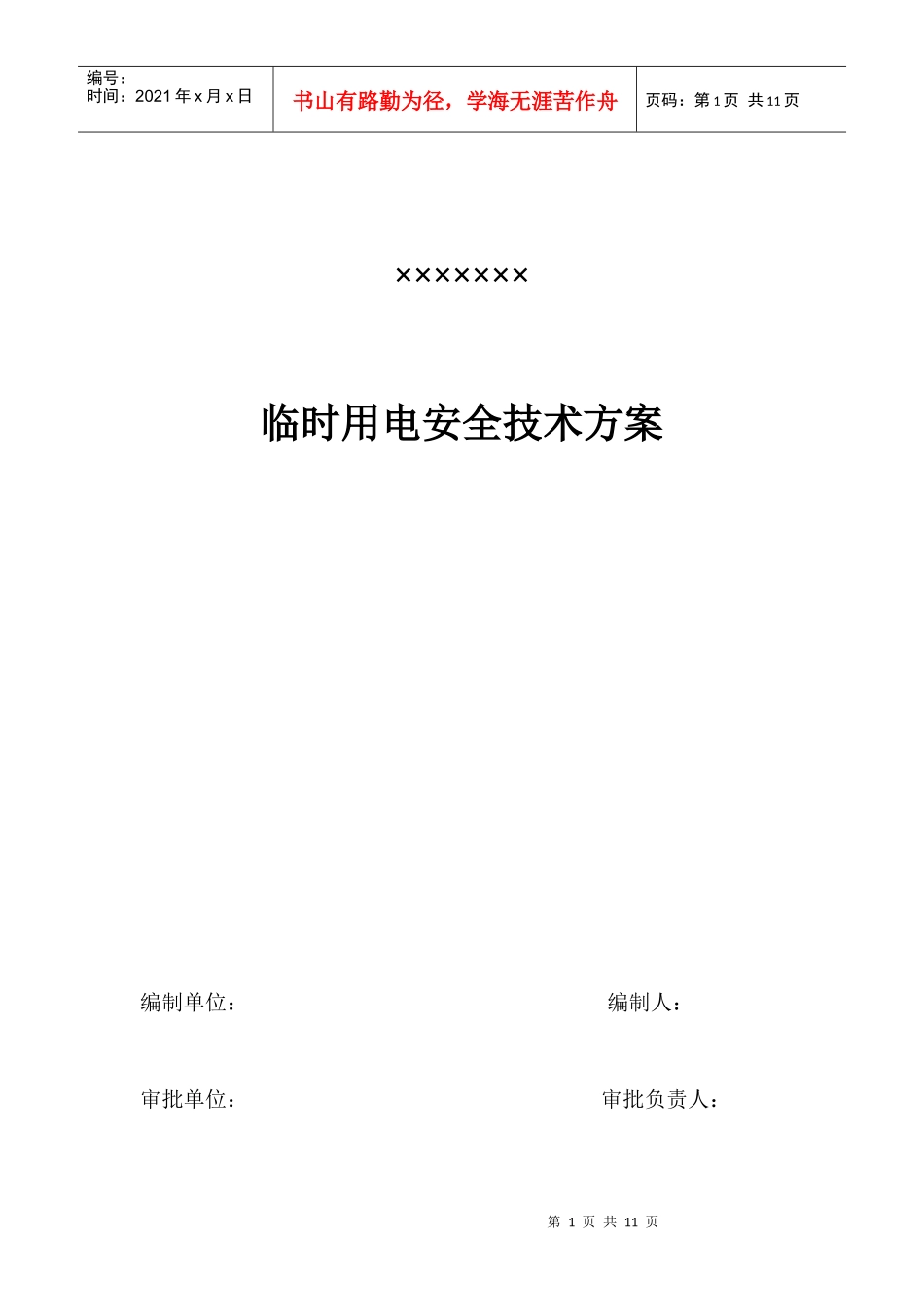

第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共11页×××××××临时用电安全技术方案编制单位：编制人：审批单位：审批负责人：第2页共11页第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共11页监理单位：审核人：编制日期：年月日审批人：××××××××××××临时用电施工组织设计及用电安全技术一.工程概况该外线工程主电源由甲方提供，并空架至所需位置，线路要用TN-S系统三相五线制，各支线采用线及五芯电缆架设，所有办公室内照明用电采用220V，工棚照明用电采用36V，并穿管敷设，空架采用木质8m杆，杆距根据实际情况而定。施工现地平整道路通畅，为施工提供了良好的工作环境，各类材料、工具齐全，运输方便，能够保证材料的及时供给、施工人员充足、技术条件成熟、与甲方的工作得到充分的协调，有利于工作的开展。根据土建施工图，并结合现场情况确定了钢筋、木模板等用电设施场地，现场施工条例好。二.施工部署第3页共11页第2页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共11页1.施工依据及任务该工程电施现场根据，（JGJ46-88）设计，为保障现场施工临时用电的安全，加强施工用电管理。决定采用三路主线，线径小，架设方便，分别为OA、OB、OC三段的临时线路及各用电设施的电箱及照明安装。2.施工组织机构为了确保组织规范安装、安全如期完成，由现场指挥部全面综合管理。公司有关部门和负责人定期到施工现场检查指导、监控和布置落定工作。为了便于工程施工快而不乱、管理有条序，现场施工负责人和单位工程的负责人实和行岗位责任制，加强各施工单位之间交叉作业的协调，确保工程达到标准和按计划完成3.施工安排及进度为了保证工程质量，施工人员持证上岗分为①定位挖坑；②安装瓷瓶、立杆；③放线绑扎；④电箱制作四个小组，为了配合好土建施工用电，从施工图及现场的实际情况，工作中可根据实际情况进行穿插作业，确保土建施工及时用电。4.架设操作时应注意的主要技术及安全问题：①每档距内每条线不得有二个或二个以上的结头。并联接牢固；②对易损坏电线、电缆处采取防护措施；③在每转角杆及终端杆设制拉线；④埋杆牢固；第4页共11页第3页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共11页⑤上杆时应使用安全带；⑥如雨天施工应采取防滑措施或暂停施工；⑦完工后认真检查保护接零及接地情况；5.临电施工主要工具。①测量接地摇表；②紧线钳；③手电钻；④电工常用工具。三.各支路配电导线截面的选择：按允许电流损失计算导线截S（mm²）功率因数COSΦ=0.86、效率η=0.81、系数K、0.71.OA段线路主要用电设备、照明功率、数量钢筋切断弯曲机（7.5KW/台）：1台钢筋调直机：1台电焊机7.5KW/台：2台介木机3W/台：2台照明：10KW搅拌站20KW/台：2台总功率PP=1×7.5×1+7.5×2+3×2+20×2+10=86KW第5页共11页第4页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共11页按允许电流选择：I=1000KP/1.732×380×COSΦ×η=86×1000×0.7/1.732×380×0.86×0.81=131.00A选取截面mm²2.OB段线路主要用电设备、照明功率、数量卷扬机7.5KW/台：4台砂浆机4KW/台：6台电焊机7.5KW/台：1台振动机棒、平板振动器1.1KW/台:10台木工电锯3KW/台：3台大太阳灯3.5KW/支：6支小太阳灯0.5Kw支搅拌机7.5KW/台：3台总功率PP=4×6+1.1×4+7.5×4+3×7.5×2+3.5×6+7.5×2+0.5×15=126(A)按允许电流选择I=1000KP/1.732×380×COSФ×η=0.7×126×1000/1.732×380×0.86×0.81+192.36A选取S+70mm²3.OC段线路主要用电设备、照明功率、数量OB、OC段线路主要用电设备、照明功率、数量相同。选取S=70mm²第6页共11页第5页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共11页四.用电安全技术措施：1.用电系统的选择：TN-S系统。①TN-S系统设计要求设置保护接零系统电气设备的金属外壳必须与专用保护零线连接。②保护零线EP必须采用绿/黄双色线，在任何情况下不准使用绿/黄色线作负荷线。③保护零线不...
