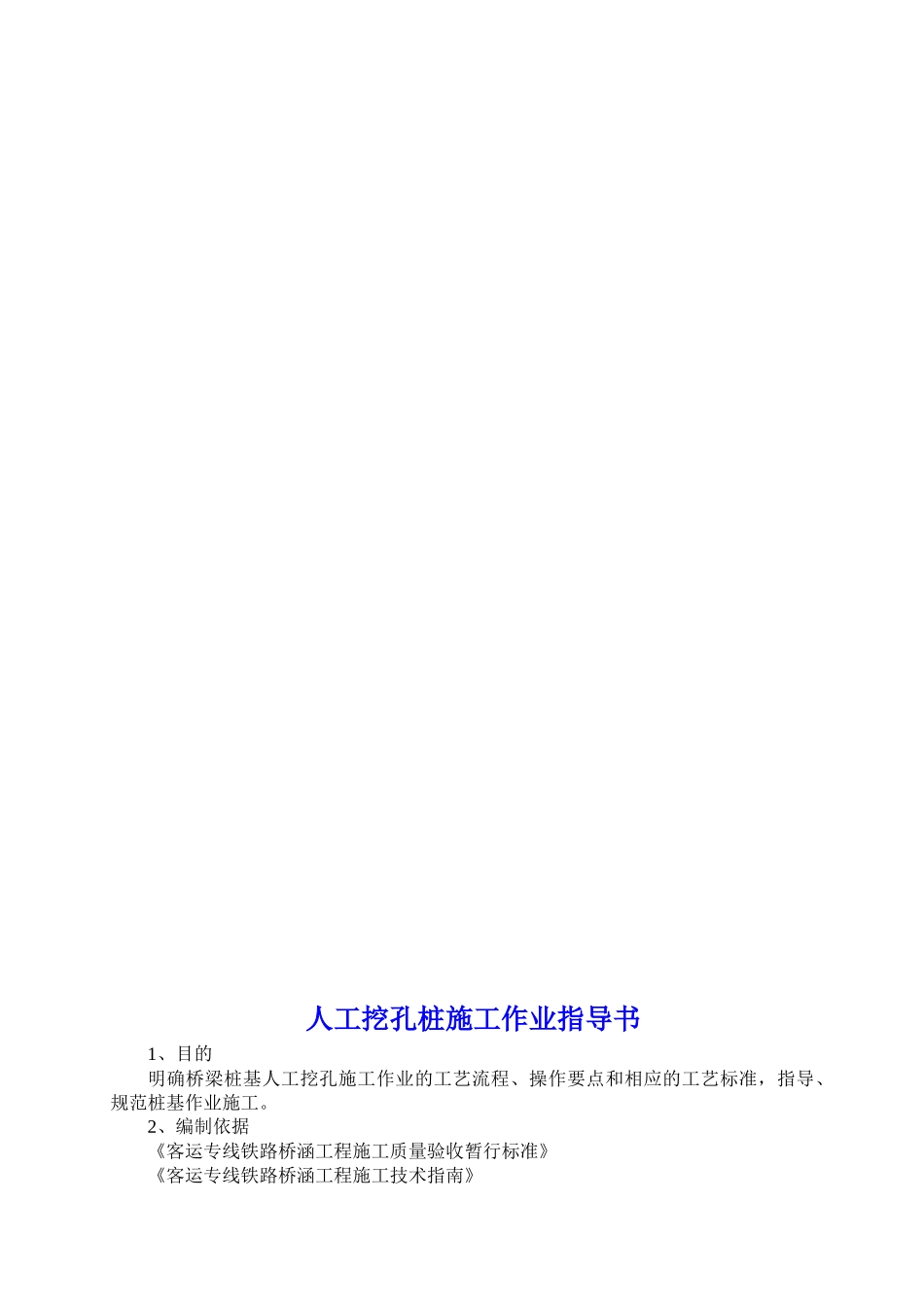

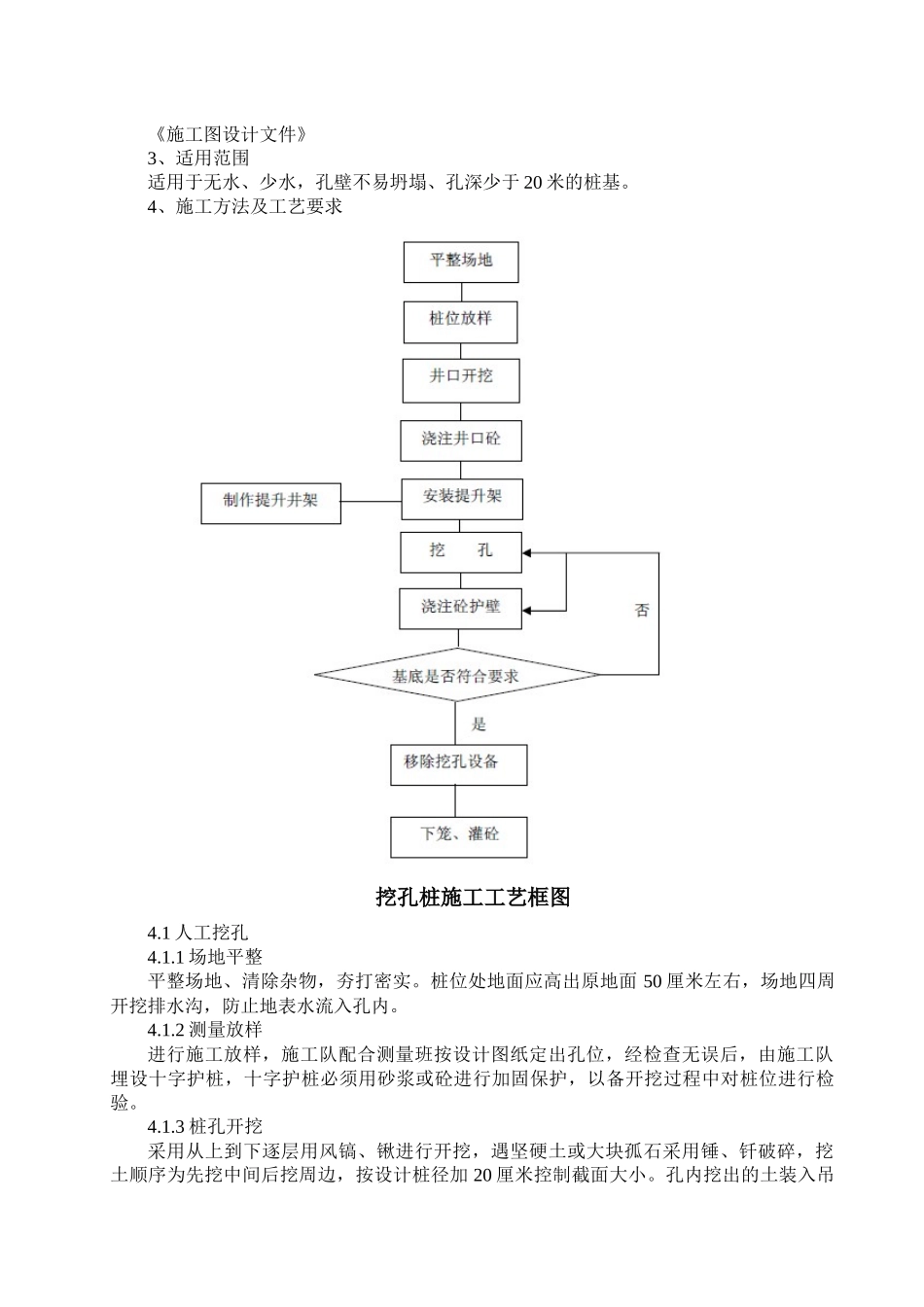

桥梁篇人工挖孔桩施工作业指导书1、目的明确桥梁桩基人工挖孔施工作业的工艺流程、操作要点和相应的工艺标准，指导、规范桩基作业施工。2、编制依据《客运专线铁路桥涵工程施工质量验收暂行标准》《客运专线铁路桥涵工程施工技术指南》《施工图设计文件》3、适用范围适用于无水、少水，孔壁不易坍塌、孔深少于20米的桩基。4、施工方法及工艺要求挖孔桩施工工艺框图4.1人工挖孔4.1.1场地平整平整场地、清除杂物，夯打密实。桩位处地面应高出原地面50厘米左右，场地四周开挖排水沟，防止地表水流入孔内。4.1.2测量放样进行施工放样，施工队配合测量班按设计图纸定出孔位，经检查无误后，由施工队埋设十字护桩，十字护桩必须用砂浆或砼进行加固保护，以备开挖过程中对桩位进行检验。4.1.3桩孔开挖采用从上到下逐层用风镐、锹进行开挖，遇坚硬土或大块孤石采用锤、钎破碎，挖土顺序为先挖中间后挖周边，按设计桩径加20厘米控制截面大小。孔内挖出的土装入吊桶，采用自制提升设备将渣土垂直运输到地面，堆积到指定地点，防止污染环境。注意挖孔过程中，不必将孔壁修成光面，要使孔壁稍有凹凸不平，以增加桩的摩擦力。4.1.4护壁施工对岩层、较坚硬密实土层，不透水，开挖后短期不会坍孔的，可不设护壁，其它土质情况下，必须施作护壁，保持孔壁稳定，以策安全。护壁拟采用现浇模注混凝土护壁，混凝土标号与桩身设计标号相同。第一节混凝土护壁高1.0m,径向厚度为25cm，高出地面30cm锁口宽50cm，使其成为井口围圈，以阻挡井上土石及其它物体滚入井下伤人，并且便于挡水和定位。等厚度护壁如下图所示。该方法适用于各类土层，每挖掘1.0m深时，即立模灌注一次混凝土护壁。平均厚度15cm。两节护壁之间留10～15cm的空隙，以便混凝土的灌筑施工。混凝土搅拌应采用搅拌机集中拌制,坍落度宜为14厘米左右。模板不需光滑平整，以利于与桩体混凝土的联结。为了进一步提高柱身砼与护壁的粘结，也为了砼入模方便，护壁方式可采用喇叭错台状护壁。护壁砼的施工，采取自制的钢模板。钢模板面板的厚度不得小于3mm，浇注混凝土时拆上节，支下节，自上而下周转使用。模板间用U形卡连接，上下设两道6～8号槽钢圈顶紧；钢圈由两半圆圈组成，用螺栓连接，不另设支撑，以便浇注混凝土和下节挖土操作。4.1.5、人工挖孔允许偏差和检验方法：序号项目允许偏差（mm）检验方法1顶面位置50mm测量检查2孔位中心50mm倾斜度0.5%4.2钢筋的制作与安装4.2.1对于较短的桩基，钢筋笼宜制作成整体，一次吊装就位。对于孔深较大的桩基，钢筋笼需要现场焊接的，钢筋笼分段长度不宜少于18米，以减少现场焊接工作量。现场焊接须采用单面帮条焊接。4.2.2制作时，按设计尺寸做好加强箍筋，标出主筋的位置。把主筋摆放在平整的工作平台上，并标出加强筋的位置。焊接时，使加强筋上任一主筋的标记对准主筋中部的加强筋标记，扶正加强筋，并用木制直角板校正加强筋与主筋的垂直度，然后点焊。在一根主筋上焊好全部加强筋后，用机具或人转动骨架，将其余主筋逐根照上法焊好，然后吊起骨架搁于支架上，套入盘筋，按设计位置布置好螺旋筋并绑扎于主筋上，点焊牢固。4.2.3钢筋骨架保护层的设置方法：钢筋笼主筋接头采用双面搭接焊，每一截面上接头数量不超过50%，加强箍筋与主筋连接全部焊接。钢筋笼的材料、加工、接头和安装，砼垫块砼垫块主筋4.515910910符合要求。钢筋骨架的保护层厚度可用焊接钢筋“耳朵”或转动混凝土垫块，见右图。设置密度按竖向每隔2m设一道，每一道沿圆周布置8个。4.2.4骨架的运输无论采取何种方法运输骨架，都不得使骨架变形，当骨架长度在6m以内时可用两部平板车直接运输。当长度超过6米时，应在平板车上加托架。如用钢管焊成一个或几个托架用翻斗车牵引，可运输各种长度的钢筋笼，或用炮架车采用翻斗车牵引或人工推，也可运输一般长度的钢筋笼。4.2.5骨架的起吊和就位钢筋笼制作完成后，骨架安装采用汽车吊装，为了保证骨架起吊时不变形，对于长骨架，起吊前应在加强骨架内焊接三角支撑，以加强其刚度。采用两点吊装时，第一吊点设在骨架的下部，第二点设在骨架长度的中点到上三分点之间。对于长骨架，起吊前应在...
