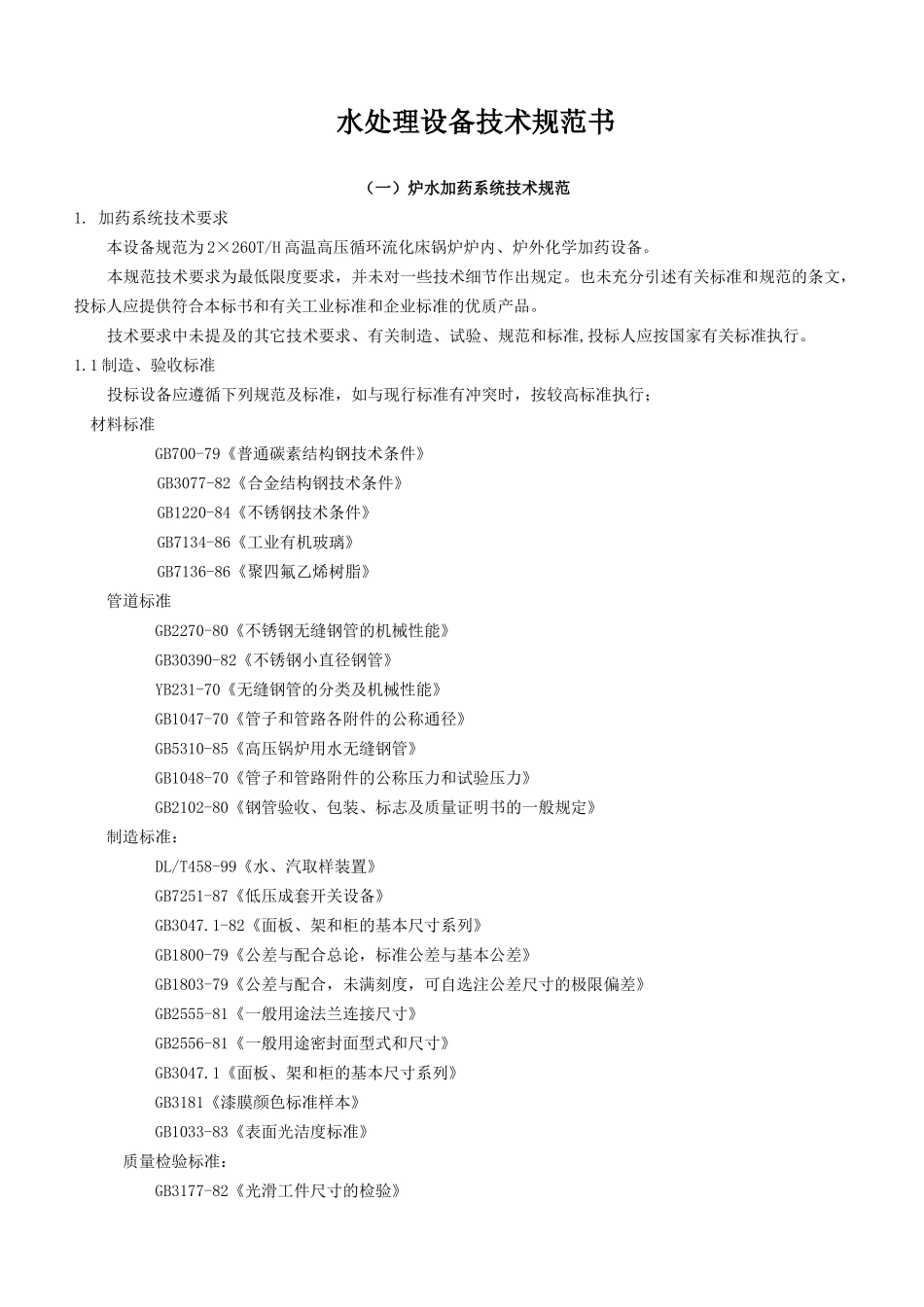

水处理设备技术规范书（一）炉水加药系统技术规范1.加药系统技术要求本设备规范为2×260T/H高温高压循环流化床锅炉炉内、炉外化学加药设备。本规范技术要求为最低限度要求，并未对一些技术细节作出规定。也未充分引述有关标准和规范的条文，投标人应提供符合本标书和有关工业标准和企业标准的优质产品。技术要求中未提及的其它技术要求、有关制造、试验、规范和标准,投标人应按国家有关标准执行。1.1制造、验收标准投标设备应遵循下列规范及标准，如与现行标准有冲突时，按较高标准执行；材料标准GB700-79《普通碳素结构钢技术条件》GB3077-82《合金结构钢技术条件》GB1220-84《不锈钢技术条件》GB7134-86《工业有机玻璃》GB7136-86《聚四氟乙烯树脂》管道标准GB2270-80《不锈钢无缝钢管的机械性能》GB30390-82《不锈钢小直径钢管》YB231-70《无缝钢管的分类及机械性能》GB1047-70《管子和管路各附件的公称通径》GB5310-85《高压锅炉用水无缝钢管》GB1048-70《管子和管路附件的公称压力和试验压力》GB2102-80《钢管验收、包装、标志及质量证明书的一般规定》制造标准：DL/T458-99《水、汽取样装置》GB7251-87《低压成套开关设备》GB3047.1-82《面板、架和柜的基本尺寸系列》GB1800-79《公差与配合总论，标准公差与基本公差》GB1803-79《公差与配合，未满刻度，可自选注公差尺寸的极限偏差》GB2555-81《一般用途法兰连接尺寸》GB2556-81《一般用途密封面型式和尺寸》GB3047.1《面板、架和柜的基本尺寸系列》GB3181《漆膜颜色标准样本》GB1033-83《表面光洁度标准》质量检验标准：GB3177-82《光滑工件尺寸的检验》GB1958-80《形状和位置公差检测规定》GB2649-89《焊接接头机械性能试验取样方法》GB2650-89《焊接接头冲击试验法》GB2651-89《焊接接头拉伸试验法》DL/T457-91《水、汽取样装置》(2009)JB928-67《焊缝射线探伤标准》1.2技术要求1.2.1集装式炉内加磷酸盐装置一套该系统由2箱3泵组成，每个计量箱体容积1.0立方米，材质为不锈钢，附有电动搅拌器及液位计等配件，配有3台液压隔膜式计量泵（16MPa，50L/H，2用1备）及磷酸盐固体溶解器。系统中的溶液箱、搅拌器、磁性翻柱式液位计、计量泵、过滤器、稳压器、管道、阀门、电控柜、表计、框架底座等均由卖方成套供货。除设备底座外，其它部分材质即过流部分的材质均为不锈钢材质。系统所需的电源电缆全部由卖方提供，买方只负责提供水源和电源到成套设备接口处。计量泵厂家：米顿罗（美国）。磁性翻柱式液位计厂家：安徽天康（集团）股份有限公司。变频器厂家：AB。1.2.2集装式给水加氨装置一套该装置由2箱3泵组成，计量箱体容积1.0立方米，材质为不锈钢，附有电动搅拌器及液位计等配件,配有3台液压隔膜式计量泵（1.0MPa，50L/H，2用1备）。系统中的溶液箱、搅拌器、磁性翻柱式液位计、计量泵、过滤器、稳压器、管道、阀门、电控柜、表计、框架底座等均由卖方成套供货。系统内部的电源电缆全部由卖方提供，买方只负责提供水源和电源到成套设备接口处。计量泵厂家：浙江爱力浦。磁性翻柱式液位计厂家：安徽天康（集团）股份有限公司。变频器厂家：AB。1.2.3集装式给水加联氨装置一套该装置由2箱3泵组成，计量箱体容积1.0立方米，材质为不锈钢，附有电动搅拌器及液位计等配件,配有3台液压隔膜式计量泵（1.0MPa，50L/H，2用1备）。系统中的溶液箱、搅拌器、磁性翻柱式液位计、联氨抽液泵、计量泵、过滤器、稳压器、管道、阀门、电控柜、表计、框架底座等均由卖方成套供货。系统内部的电源电缆全部由卖方提供，买方只负责提供水源和电源到成套设备接口处。计量泵厂家：浙江爱力浦。磁性翻柱式液位计厂家：安徽天康（集团）股份有限公司。1.2.4加药系统设备附件：附件中的液位计具有远传功能，满足数据采集系统的要求。供方按以下格式，对两套加药装置的附件进行分别填定：<1>加氨系统：型号：JYN-2装置外形尺寸：3500*2500*2400mm设备净重：≈1.5t运行重量：≈3.0t溶液箱规格：φ1000*1500mm溶液箱容积：1m³溶液箱材质：SUS304液位计型号：CFB-1.0液位计材质：UPVC磁翻板电动搅拌器型式：摆线针轮，立式搅拌电动搅拌器转速：125r/mi...
