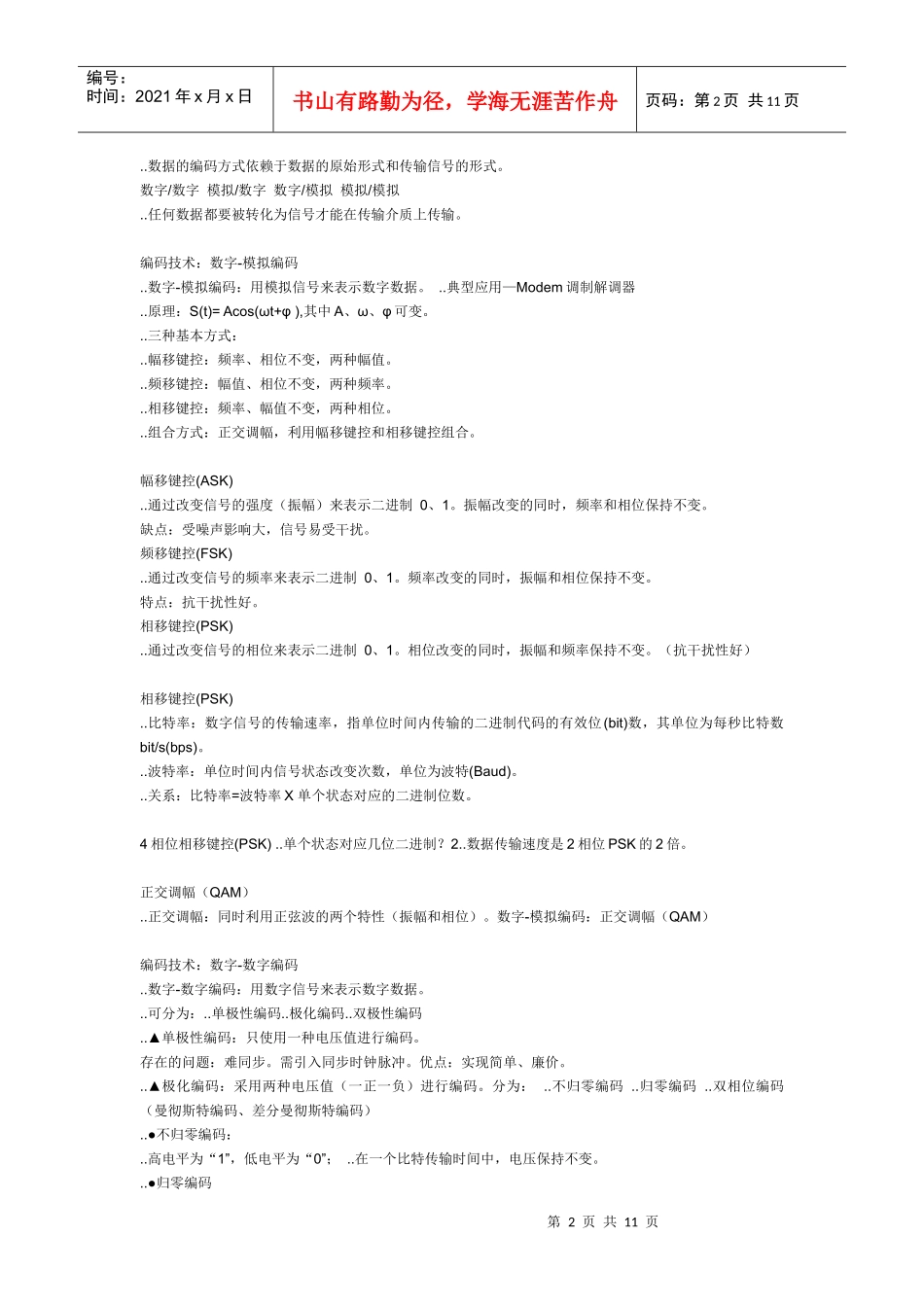

第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共11页数据通信基础知识(重要概念、技术).数据通信的基本概念–数据:模拟数据、数字数据；–信号:模拟信号、数字信号；周期信号、非周期信号.信号编码技术–数字/数字、模拟/数字、数字/模拟、模拟/模拟.数据传输模式–按信号流向：单工、半双工、全双工–按信号特点：基带、频带–按传输顺序：串行传输（异步、同步）、并行传输.传输媒介–有线传输介质、无线传输介质.差错控制–错误检测–错误纠正.多点传输中–数据交换技术：线路交换、报文交换、分组交换–链路复用技术：频分复用、时分复用、波分复用.数据通信设备–终端设备–互连设备数据信号..模拟数据：在某个区间产生连续的值。例如：声音、视频、大多数用传感器收集的数据（温度和压力等）都是连续值。..数字数据：指产生离散的值。例如：文本信息和整数。2.1.2模拟信号..是一种连续变化的电磁波，可以按照不同频率在各种介质上传输。..正弦波是模拟信号的最基本形式，是一个非常平滑的振动曲线。..一个正弦波可以用三个特性来描述：振幅、频率和相位。2.1.3数字信号..数字信号指离散的一系列电脉冲。如计算机所使用的二进制代码“0”和“1”。描述数字信号的两个术语：..位的间距：发送一个信号位所需要的时间。..位的速率：每秒钟所发送的位数，通常简写为bps(bitspersecond)。..模拟：波动性；持续变化；易受噪音干扰；不易衰减；..数字：离散性；跃变性；不易受干扰，可靠性高；易衰减；较为便宜；..数据：是信息的表示形式。分为：数字数据（文本）、模拟数据（语音、视频）。..信号:是数据的物理表现。分为：数字信号、模拟信号..数据必须被转化为电磁信号、光信号才能传输。编码技术第2页共11页第1页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共11页..数据的编码方式依赖于数据的原始形式和传输信号的形式。数字/数字模拟/数字数字/模拟模拟/模拟..任何数据都要被转化为信号才能在传输介质上传输。编码技术：数字-模拟编码..数字-模拟编码：用模拟信号来表示数字数据。..典型应用—Modem调制解调器..原理：S(t)=Acos(ωt+φ),其中A、ω、φ可变。..三种基本方式：..幅移键控：频率、相位不变，两种幅值。..频移键控：幅值、相位不变，两种频率。..相移键控：频率、幅值不变，两种相位。..组合方式：正交调幅，利用幅移键控和相移键控组合。幅移键控(ASK)..通过改变信号的强度（振幅）来表示二进制0、1。振幅改变的同时，频率和相位保持不变。缺点：受噪声影响大，信号易受干扰。频移键控(FSK)..通过改变信号的频率来表示二进制0、1。频率改变的同时，振幅和相位保持不变。特点：抗干扰性好。相移键控(PSK)..通过改变信号的相位来表示二进制0、1。相位改变的同时，振幅和频率保持不变。（抗干扰性好）相移键控(PSK)..比特率：数字信号的传输速率，指单位时间内传输的二进制代码的有效位(bit)数，其单位为每秒比特数bit/s(bps)。..波特率：单位时间内信号状态改变次数，单位为波特(Baud)。..关系：比特率=波特率X单个状态对应的二进制位数。4相位相移键控(PSK)..单个状态对应几位二进制？2..数据传输速度是2相位PSK的2倍。正交调幅（QAM）..正交调幅：同时利用正弦波的两个特性（振幅和相位）。数字-模拟编码：正交调幅（QAM）编码技术：数字-数字编码..数字-数字编码：用数字信号来表示数字数据。..可分为：..单极性编码..极化编码..双极性编码..▲单极性编码：只使用一种电压值进行编码。存在的问题：难同步。需引入同步时钟脉冲。优点：实现简单、廉价。..▲极化编码：采用两种电压值（一正一负）进行编码。分为：..不归零编码..归零编码..双相位编码（曼彻斯特编码、差分曼彻斯特编码）..●不归零编码：..高电平为“1”，低电平为“0”；..在一个比特传输时间中，电压保持不变。..●归零编码第3页共11页第2页共11页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共11页..1:正电压到零的跳变。..0:负电压到零的跳变。..存在问题：每比特位需两次信号变化，增加占用的带宽。...
