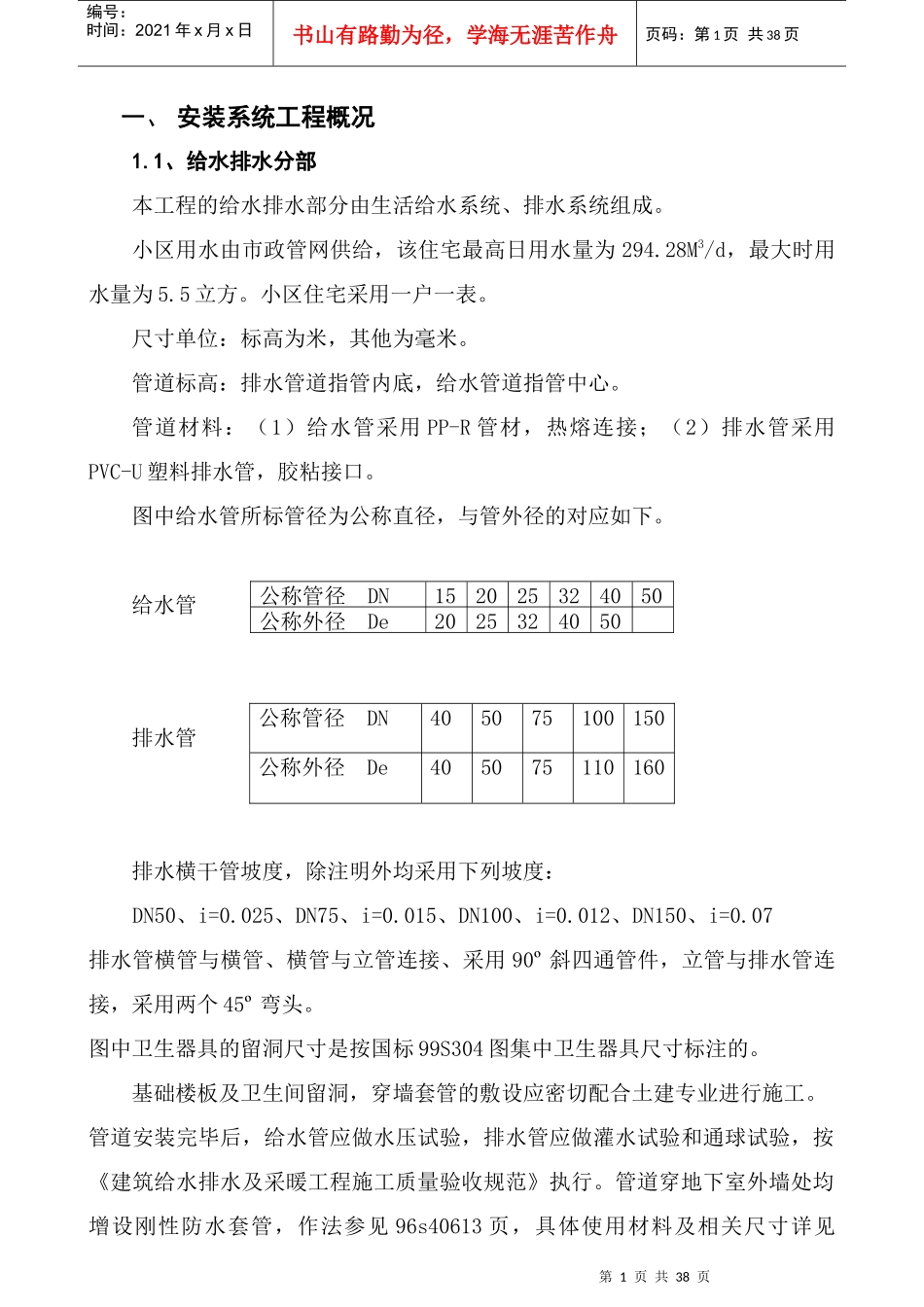

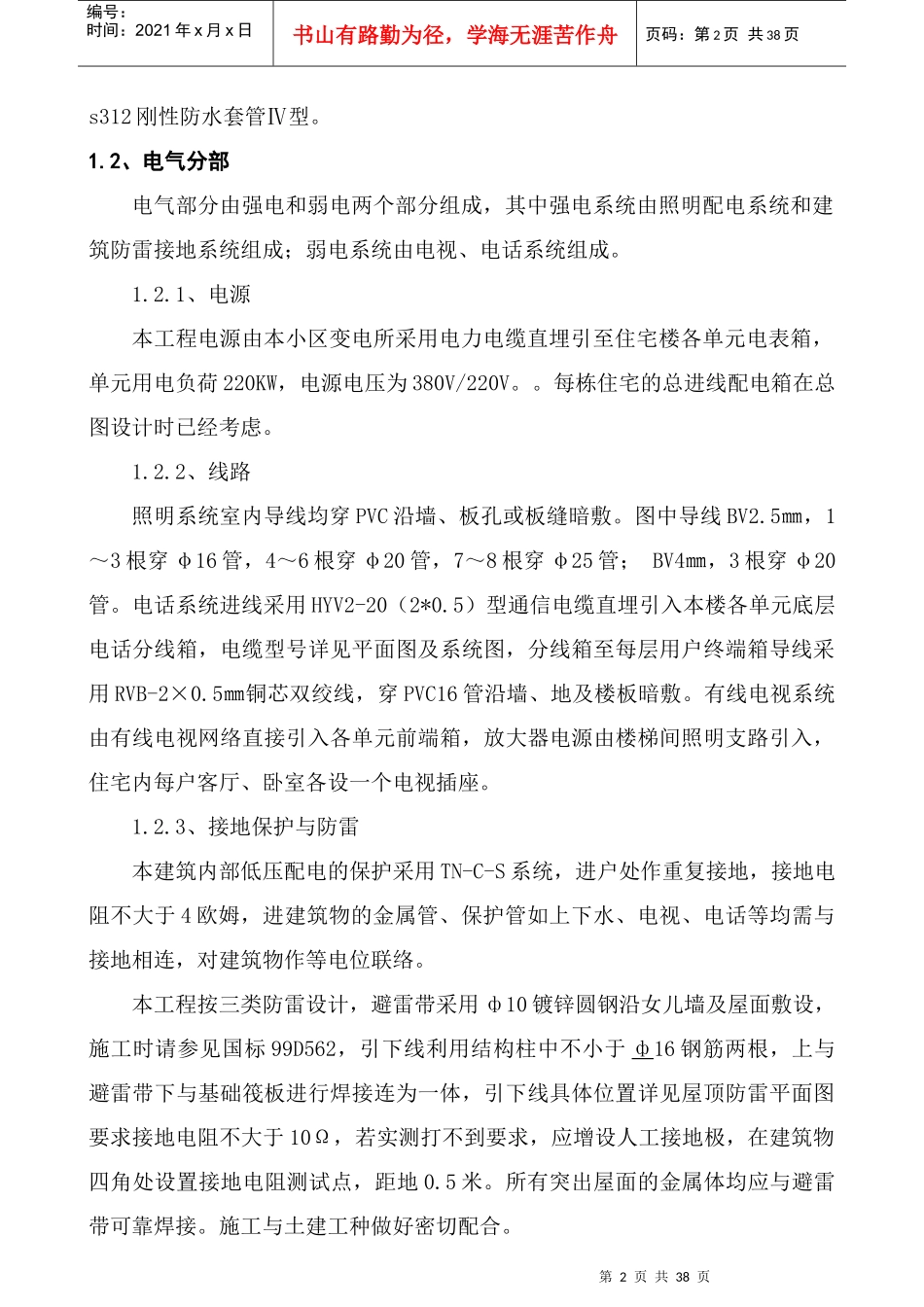

第1页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共38页一、安装系统工程概况1.1、给水排水分部本工程的给水排水部分由生活给水系统、排水系统组成。小区用水由市政管网供给，该住宅最高日用水量为294.28M3/d，最大时用水量为5.5立方。小区住宅采用一户一表。尺寸单位：标高为米，其他为毫米。管道标高：排水管道指管内底，给水管道指管中心。管道材料：（1）给水管采用PP-R管材，热熔连接；（2）排水管采用PVC-U塑料排水管，胶粘接口。图中给水管所标管径为公称直径，与管外径的对应如下。给水管排水管排水横干管坡度，除注明外均采用下列坡度：DN50、i=0.025、DN75、i=0.015、DN100、i=0.012、DN150、i=0.07排水管横管与横管、横管与立管连接、采用90º斜四通管件，立管与排水管连接，采用两个45º弯头。图中卫生器具的留洞尺寸是按国标99S304图集中卫生器具尺寸标注的。基础楼板及卫生间留洞，穿墙套管的敷设应密切配合土建专业进行施工。管道安装完毕后，给水管应做水压试验，排水管应做灌水试验和通球试验，按《建筑给水排水及采暖工程施工质量验收规范》执行。管道穿地下室外墙处均增设刚性防水套管，作法参见96s40613页，具体使用材料及相关尺寸详见公称管径DN152025324050公称外径De2025324050公称管径DN405075100150公称外径De405075110160第2页共38页第1页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共38页s312刚性防水套管Ⅳ型。1.2、电气分部电气部分由强电和弱电两个部分组成，其中强电系统由照明配电系统和建筑防雷接地系统组成；弱电系统由电视、电话系统组成。1.2.1、电源本工程电源由本小区变电所采用电力电缆直埋引至住宅楼各单元电表箱，单元用电负荷220KW，电源电压为380V/220V。。每栋住宅的总进线配电箱在总图设计时已经考虑。1.2.2、线路照明系统室内导线均穿PVC沿墙、板孔或板缝暗敷。图中导线BV2.5㎜，1～3根穿φ16管，4～6根穿φ20管，7～8根穿φ25管；BV4㎜，3根穿φ20管。电话系统进线采用HYV2-20（2*0.5）型通信电缆直埋引入本楼各单元底层电话分线箱，电缆型号详见平面图及系统图，分线箱至每层用户终端箱导线采用RVB-2×0.5㎜铜芯双绞线，穿PVC16管沿墙、地及楼板暗敷。有线电视系统由有线电视网络直接引入各单元前端箱，放大器电源由楼梯间照明支路引入，住宅内每户客厅、卧室各设一个电视插座。1.2.3、接地保护与防雷本建筑内部低压配电的保护采用TN-C-S系统，进户处作重复接地，接地电阻不大于4欧姆，进建筑物的金属管、保护管如上下水、电视、电话等均需与接地相连，对建筑物作等电位联络。本工程按三类防雷设计，避雷带采用ф10镀锌圆钢沿女儿墙及屋面敷设，施工时请参见国标99D562，引下线利用结构柱中不小于ф16钢筋两根，上与避雷带下与基础筏板进行焊接连为一体，引下线具体位置详见屋顶防雷平面图要求接地电阻不大于10Ω，若实测打不到要求，应增设人工接地极，在建筑物四角处设置接地电阻测试点，距地0.5米。所有突出屋面的金属体均应与避雷带可靠焊接。施工与土建工种做好密切配合。第3页共38页第2页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共38页二、安装工程使用的有关规范、规程及标准图集1、《建筑给水排水及采暖工程施工质量验收规范》（GB50242-2002）2、《建筑排水硬聚氯乙烯管管道工程及技术规程》（CJJ/T29-98）3、冷水龙头洗涤盆安装图（99S304-7）4、污水池安装图（乙型）（99S304-16）5《陶瓷片密封龙头托架式洗脸盆安装图》（99S304-27）6、《单管管件淋浴安装图》（99S342-96）7、《自闭式冲洗阀蹲式大便器安装图》（99S304-83）8、《建筑排水用硬聚乙烯管道安装》（96S406-5,8,10,13～27）9、《蘑菇型通气帽配件及安装图》（92S220-52）11、建筑排水用硬聚氯乙烯（PVC-U）管道安装96S406（02S404-18）13、S312刚性防水套管部分电气部分14、等电位联结安装（97SD567）15、接地装置安装第4页共38页第3页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共38页（86D563）16、建筑物防雷设施安装...
